环氧树脂固化剂项目建议书VIP免费

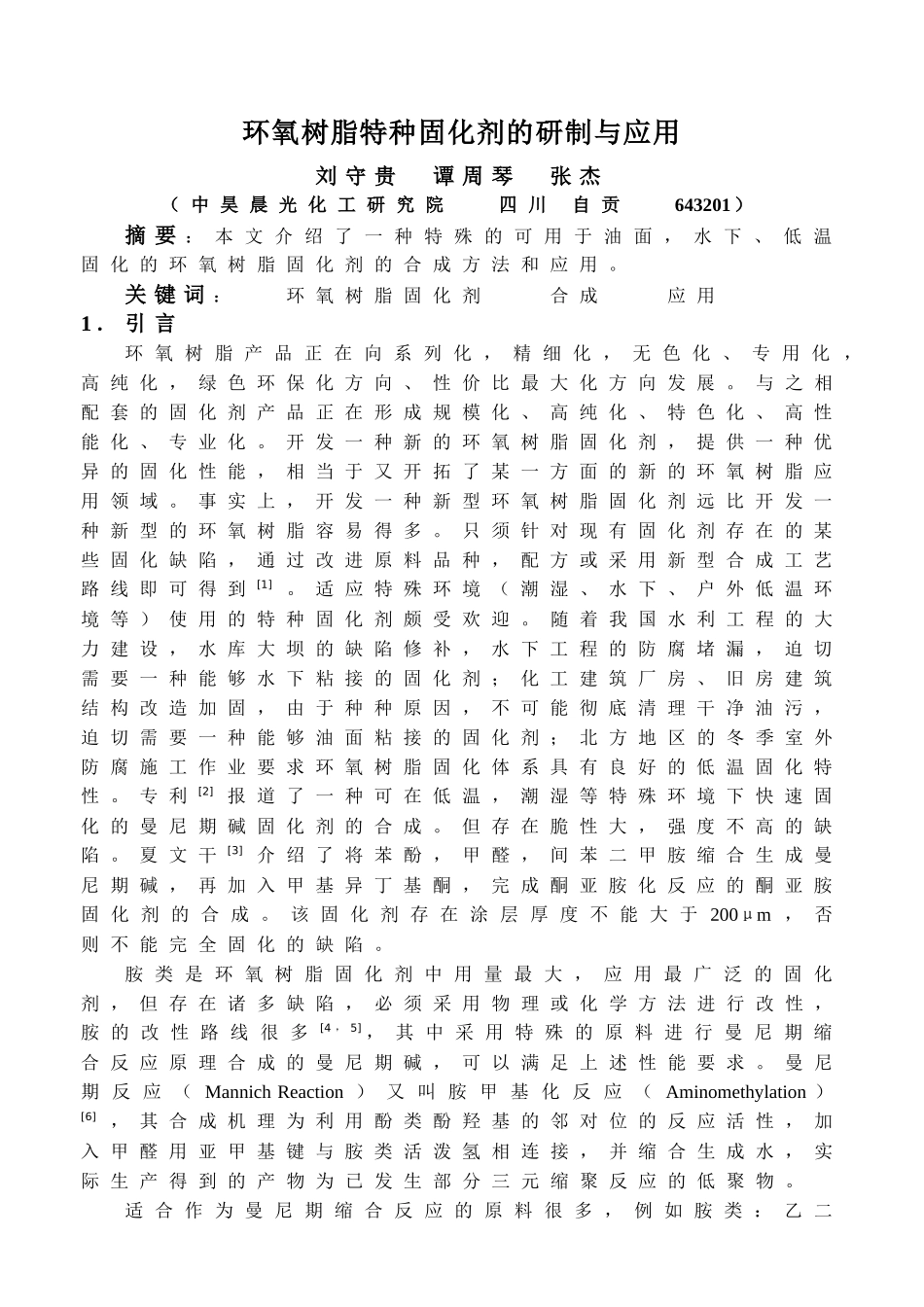

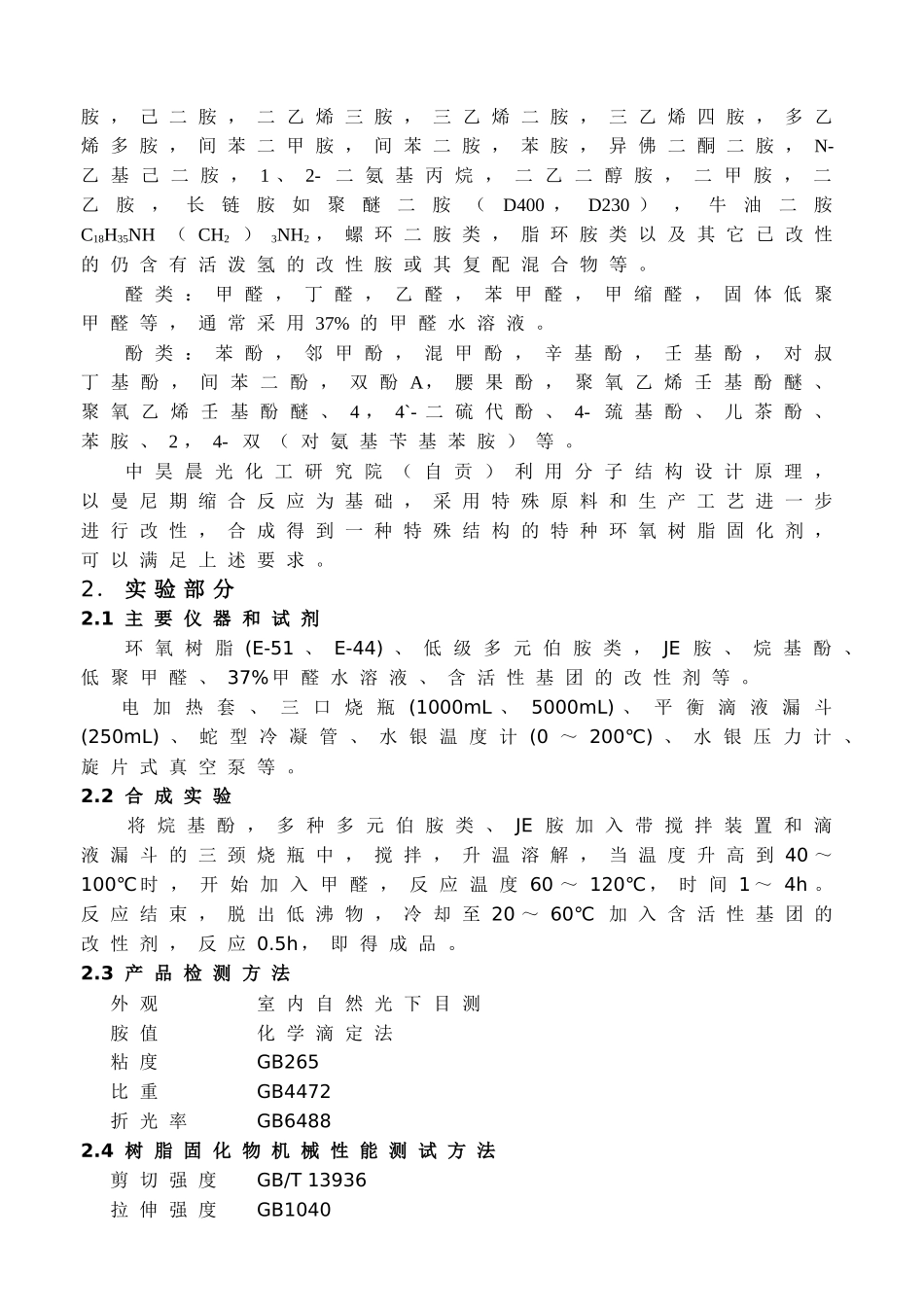

环氧树脂特种固化剂的研制与应用刘守贵谭周琴张杰（中昊晨光化工研究院四川自贡643201）摘要：本文介绍了一种特殊的可用于油面，水下、低温固化的环氧树脂固化剂的合成方法和应用。关键词：环氧树脂固化剂合成应用1．引言环氧树脂产品正在向系列化，精细化，无色化、专用化，高纯化，绿色环保化方向、性价比最大化方向发展。与之相配套的固化剂产品正在形成规模化、高纯化、特色化、高性能化、专业化。开发一种新的环氧树脂固化剂，提供一种优异的固化性能，相当于又开拓了某一方面的新的环氧树脂应用领域。事实上，开发一种新型环氧树脂固化剂远比开发一种新型的环氧树脂容易得多。只须针对现有固化剂存在的某些固化缺陷，通过改进原料品种，配方或采用新型合成工艺路线即可得到[1]。适应特殊环境（潮湿、水下、户外低温环境等）使用的特种固化剂颇受欢迎。随着我国水利工程的大力建设，水库大坝的缺陷修补，水下工程的防腐堵漏，迫切需要一种能够水下粘接的固化剂；化工建筑厂房、旧房建筑结构改造加固，由于种种原因，不可能彻底清理干净油污，迫切需要一种能够油面粘接的固化剂；北方地区的冬季室外防腐施工作业要求环氧树脂固化体系具有良好的低温固化特性。专利[2]报道了一种可在低温，潮湿等特殊环境下快速固化的曼尼期碱固化剂的合成。但存在脆性大，强度不高的缺陷。夏文干[3]介绍了将苯酚，甲醛，间苯二甲胺缩合生成曼尼期碱，再加入甲基异丁基酮，完成酮亚胺化反应的酮亚胺固化剂的合成。该固化剂存在涂层厚度不能大于200μm，否则不能完全固化的缺陷。胺类是环氧树脂固化剂中用量最大，应用最广泛的固化剂，但存在诸多缺陷，必须采用物理或化学方法进行改性，胺的改性路线很多[4，5]，其中采用特殊的原料进行曼尼期缩合反应原理合成的曼尼期碱，可以满足上述性能要求。曼尼期反应（MannichReaction）又叫胺甲基化反应（Aminomethylation）[6]，其合成机理为利用酚类酚羟基的邻对位的反应活性，加入甲醛用亚甲基键与胺类活泼氢相连接，并缩合生成水，实际生产得到的产物为已发生部分三元缩聚反应的低聚物。适合作为曼尼期缩合反应的原料很多，例如胺类：乙二胺，己二胺，二乙烯三胺，三乙烯二胺，三乙烯四胺，多乙烯多胺，间苯二甲胺，间苯二胺，苯胺，异佛二酮二胺，N-乙基己二胺，1、2-二氨基丙烷，二乙二醇胺，二甲胺，二乙胺，长链胺如聚醚二胺（D400，D230），牛油二胺C18H35NH（CH2）3NH2，螺环二胺类，脂环胺类以及其它已改性的仍含有活泼氢的改性胺或其复配混合物等。醛类：甲醛，丁醛，乙醛，苯甲醛，甲缩醛，固体低聚甲醛等，通常采用37%的甲醛水溶液。酚类：苯酚，邻甲酚，混甲酚，辛基酚，壬基酚，对叔丁基酚，间苯二酚，双酚A，腰果酚，聚氧乙烯壬基酚醚、聚氧乙烯壬基酚醚、4，4`-二硫代酚、4-巯基酚、儿茶酚、苯胺、2，4-双（对氨基苄基苯胺）等。中昊晨光化工研究院（自贡）利用分子结构设计原理，以曼尼期缩合反应为基础，采用特殊原料和生产工艺进一步进行改性，合成得到一种特殊结构的特种环氧树脂固化剂，可以满足上述要求。2．实验部分2.1主要仪器和试剂环氧树脂(E-51、E-44)、低级多元伯胺类，JE胺、烷基酚、低聚甲醛、37%甲醛水溶液、含活性基团的改性剂等。电加热套、三口烧瓶(1000mL、5000mL)、平衡滴液漏斗(250mL)、蛇型冷凝管、水银温度计(0～200℃)、水银压力计、旋片式真空泵等。2.2合成实验将烷基酚，多种多元伯胺类、JE胺加入带搅拌装置和滴液漏斗的三颈烧瓶中，搅拌，升温溶解，当温度升高到40～100℃时，开始加入甲醛，反应温度60～120℃，时间1～4h。反应结束，脱出低沸物，冷却至20～60℃加入含活性基团的改性剂，反应0.5h，即得成品。2.3产品检测方法外观室内自然光下目测胺值化学滴定法粘度GB265比重GB4472折光率GB64882.4树脂固化物机械性能测试方法剪切强度GB/T13936拉伸强度GB1040第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页弯曲强度GB9341抗压强度GB1041-92邵氏硬度GB2411-803．结果与讨论3.1产品指标数据3.1.1外观淡黄色透明粘稠液体3.1.2胺值（mgKOH/g）550～7503.1.3粘度（mPas2...
