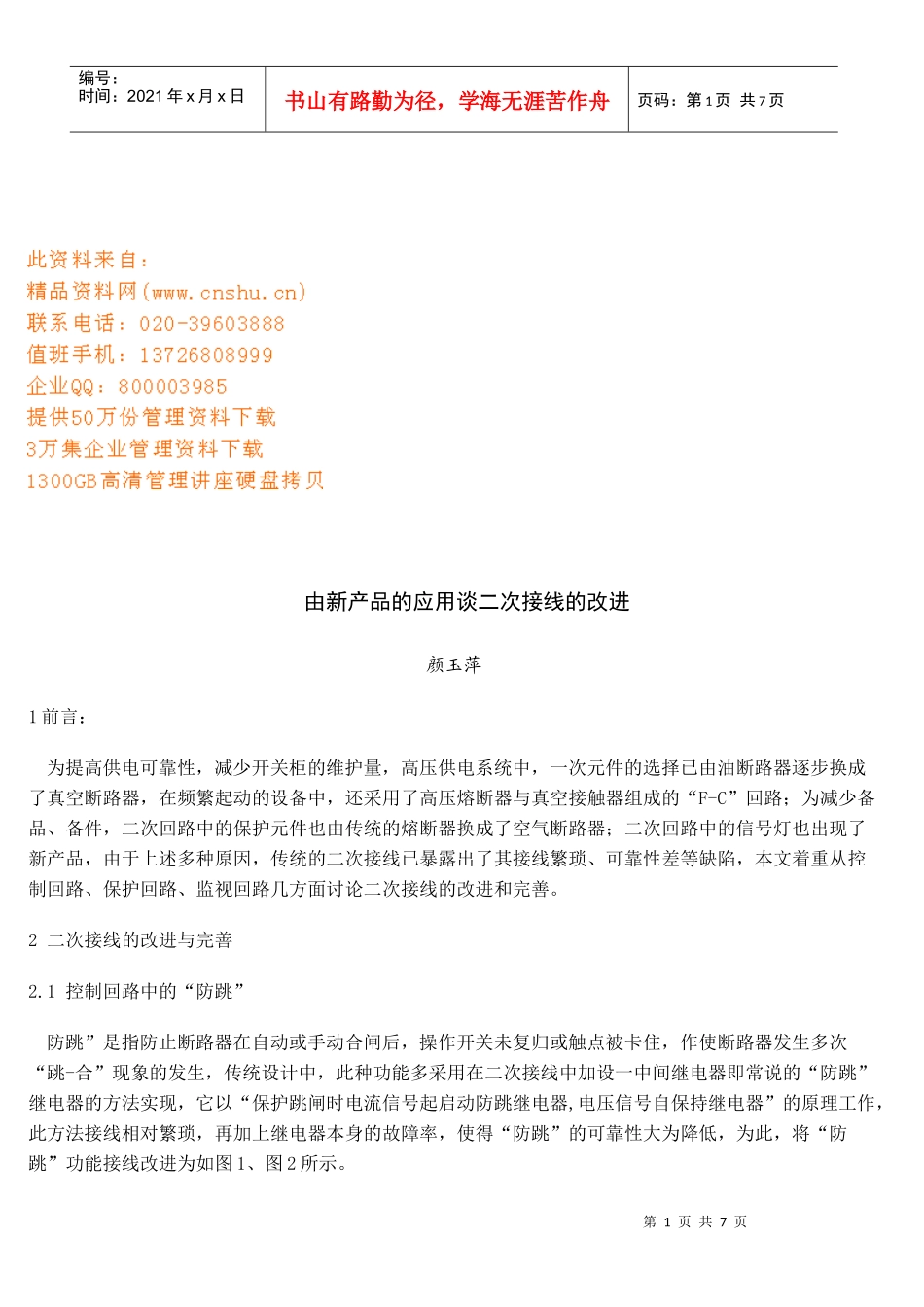

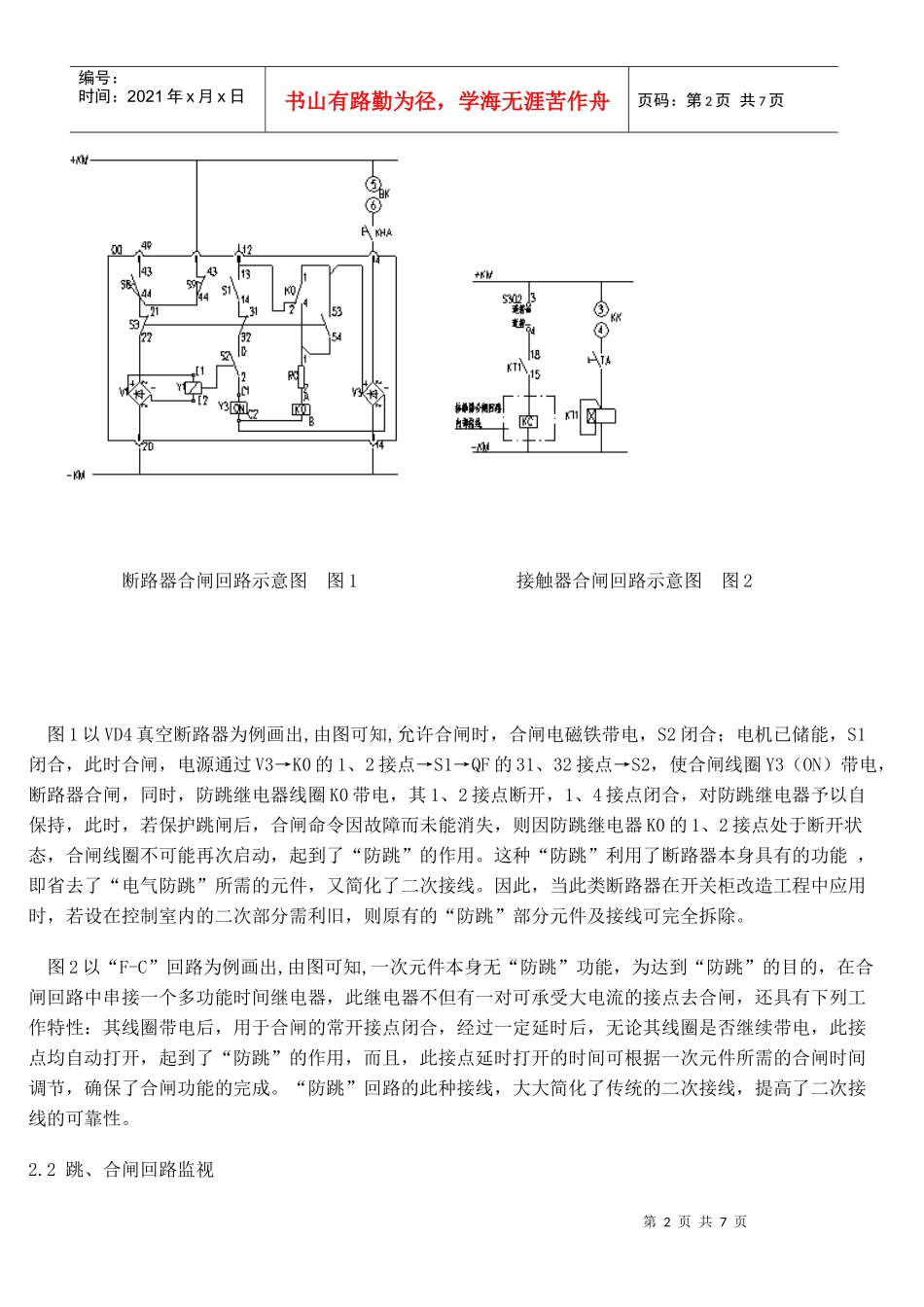

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页由新产品的应用谈二次接线的改进颜玉萍1前言：为提高供电可靠性，减少开关柜的维护量，高压供电系统中，一次元件的选择已由油断路器逐步换成了真空断路器，在频繁起动的设备中，还采用了高压熔断器与真空接触器组成的“F-C”回路；为减少备品、备件，二次回路中的保护元件也由传统的熔断器换成了空气断路器；二次回路中的信号灯也出现了新产品，由于上述多种原因，传统的二次接线已暴露出了其接线繁琐、可靠性差等缺陷，本文着重从控制回路、保护回路、监视回路几方面讨论二次接线的改进和完善。2二次接线的改进与完善2.1控制回路中的“防跳”防跳”是指防止断路器在自动或手动合闸后，操作开关未复归或触点被卡住，作使断路器发生多次“跳-合”现象的发生，传统设计中，此种功能多采用在二次接线中加设一中间继电器即常说的“防跳”继电器的方法实现，它以“保护跳闸时电流信号起启动防跳继电器,电压信号自保持继电器”的原理工作，此方法接线相对繁琐，再加上继电器本身的故障率，使得“防跳”的可靠性大为降低，为此，将“防跳”功能接线改进为如图1、图2所示。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页断路器合闸回路示意图图1接触器合闸回路示意图图2图1以VD4真空断路器为例画出,由图可知,允许合闸时，合闸电磁铁带电，S2闭合；电机已储能，S1闭合，此时合闸，电源通过V3→K0的1、2接点→S1→QF的31、32接点→S2，使合闸线圈Y3（ON）带电，断路器合闸，同时，防跳继电器线圈K0带电，其1、2接点断开，1、4接点闭合，对防跳继电器予以自保持，此时，若保护跳闸后，合闸命令因故障而未能消失，则因防跳继电器K0的1、2接点处于断开状态，合闸线圈不可能再次启动，起到了“防跳”的作用。这种“防跳”利用了断路器本身具有的功能，即省去了“电气防跳”所需的元件，又简化了二次接线。因此，当此类断路器在开关柜改造工程中应用时，若设在控制室内的二次部分需利旧，则原有的“防跳”部分元件及接线可完全拆除。图2以“F-C”回路为例画出,由图可知,一次元件本身无“防跳”功能，为达到“防跳”的目的，在合闸回路中串接一个多功能时间继电器，此继电器不但有一对可承受大电流的接点去合闸，还具有下列工作特性：其线圈带电后，用于合闸的常开接点闭合，经过一定延时后，无论其线圈是否继续带电，此接点均自动打开，起到了“防跳”的作用，而且，此接点延时打开的时间可根据一次元件所需的合闸时间调节，确保了合闸功能的完成。“防跳”回路的此种接线，大大简化了传统的二次接线，提高了二次接线的可靠性。2.2跳、合闸回路监视第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页传统的跳合闸回路中的闪光报警，均采用闪光继电器来实现，其接线如图3所示。指示回路示意图由图可知，要实现闪光，在系统设计中必须要有闪光继电器、直流母线、闪光母线，当KK开关不对应时，回路接通闪光继电器，使指示灯闪光。这种接线存在下列诸多缺陷：（1）闪光母线易对地绝缘不良或接地，使信号灯无法闪光，影响实际操作。且此类故障发生后，因闪光母线较长，查找故障点很困难，尤其对多年运行的老厂，这种问题更为突出。（2）因闪光母线几乎连接着所有的公用设备，当部分设备停电检修时，闪光母线不允许停电，使得停电检修不能完全实现，存在安全隐患。（3）闪光继电器需要有额定工作电流，工作信号灯电流必须大于这个值才能正常工作，这就使得信号灯发热厉害，既影响了灯的寿命，又耗能。同时，更值得注意的是，若一次元件采用的是真空断路器，因其跳、合闸回路所需电流均很小，将指示灯串在跳、合闸回路中，断路器跳闸后,合闸回路监视灯亮,合闸线圈通过的电流及可能大于断路器合闸电流，引起断路器跳跃；断路器合闸后，跳闸回路监视灯亮,跳闸线圈通过的电流及可能大于跳闸电流，引起断路器“误跳”，这一点，在改造工程中更为重要，因为，需要改造的开关柜，多为油断路器，采用的是电磁操作机构，其跳、合闸电...
