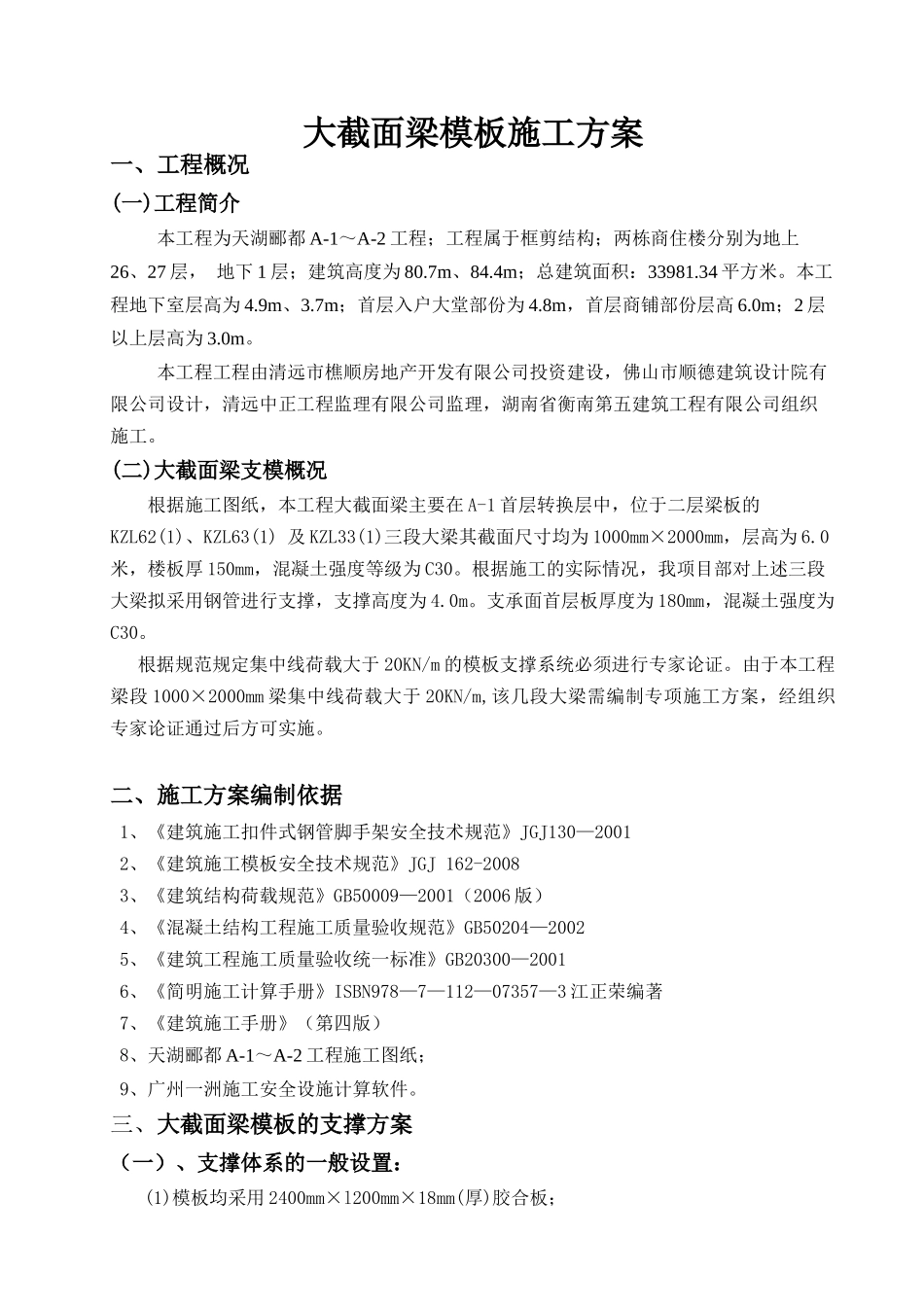

大截面梁模板施工方案一、工程概况(一)工程简介本工程为天湖郦都A-1～A-2工程；工程属于框剪结构；两栋商住楼分别为地上26、27层，地下1层；建筑高度为80.7m、84.4m；总建筑面积：33981.34平方米。本工程地下室层高为4.9m、3.7m；首层入户大堂部份为4.8m，首层商铺部份层高6.0m；2层以上层高为3.0m。本工程工程由清远市樵顺房地产开发有限公司投资建设，佛山市顺德建筑设计院有限公司设计，清远中正工程监理有限公司监理，湖南省衡南第五建筑工程有限公司组织施工。(二)大截面梁支模概况根据施工图纸，本工程大截面梁主要在A-1首层转换层中，位于二层梁板的KZL62(1)、KZL63(1)及KZL33(1)三段大梁其截面尺寸均为1000mm×2000mm，层高为6.0米，楼板厚150mm，混凝土强度等级为C30。根据施工的实际情况，我项目部对上述三段大梁拟采用钢管进行支撑，支撑高度为4.0m。支承面首层板厚度为180mm，混凝土强度为C30。根据规范规定集中线荷载大于20KN/m的模板支撑系统必须进行专家论证。由于本工程梁段1000×2000mm梁集中线荷载大于20KN/m,该几段大梁需编制专项施工方案，经组织专家论证通过后方可实施。二、施工方案编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20012、《建筑施工模板安全技术规范》JGJ162-20083、《建筑结构荷载规范》GB50009—2001（2006版）4、《混凝土结构工程施工质量验收规范》GB50204—20025、《建筑工程施工质量验收统一标准》GB20300—20016、《简明施工计算手册》ISBN978—7—112—07357—3江正荣编著7、《建筑施工手册》（第四版）8、天湖郦都A-1～A-2工程施工图纸；9、广州一洲施工安全设施计算软件。三、大截面梁模板的支撑方案（一）、支撑体系的一般设置：(1)模板均采用2400mm×l200mm×18mm(厚)胶合板；(2)支撑系统：选用∮48×3.Omm的钢管；(3)纵横水平拉杆：选用∮48×3.Omm钢管竖向最大间距不超过1.500mm；模板支撑系统的纵横水平拉杆利用已完成的柱或剪力墙的砼结构作临时支撑点。立杆顶端自由高度不超过200mm，离地面200mm高设一道扫地横杆。(4)纵横向剪刀撑：在支架四边、主梁底两侧与中间每隔4根立杆设置一道纵向剪刀撑，由底至顶连续布置，剪刀撑跨度不小于3跨，并不小于6m，纵向每15m设一道。在支架两端及中间每隔四排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。所有钢管连接均采用配套扣件连接。（二）、大截面梁模板的设置：1000mm×2000mm梁段:（1）面板为18mm胶合板；（2）第一层龙骨（梁底木方）为80×80mm，间距@250mm；第二层龙骨（托梁木方）为双木方，规格为80×80mm，间距为500mm；（3）支撑采用直径Φ48mm，壁厚3mm的钢管，立杆钢管纵向@500mm，钢管横向@500mm，立杆步距为1.1m，梁底承重立杆为3根，钢管底部加木方垫座，垫座为2000×80×80mm；（4）梁侧面板为18mm胶合板，梁竖肋（主楞木方）为80×80mm，间距为300mm，竖肋设4排φ12的对拉螺栓，对拉螺栓水平间距为竖肋的2倍间距。四、施工前的准备工作4.1技术准备在施工前进行图纸会审及完善施工组织设计方案这两项工作，并组织施工人员认真学习施工图纸、会审记录、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。4.2物资准备(1)材料准备：本工程中主要材料有48×3.0mm钢管、80×80×2000木方、φ12的对拉螺栓、1.83×0.915×0.018模板及扣件等。确保材料质量合格，货源充足，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。同时对各种进场材料进行抽检试验并附有新钢管应有产品质量合格证；其质量检验报告及其钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定，质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差应符合规范的规定；钢管必须涂有防不锈漆；新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝大螺栓必须更换；新、旧扣件均应进行防锈处理。组长华秋...
