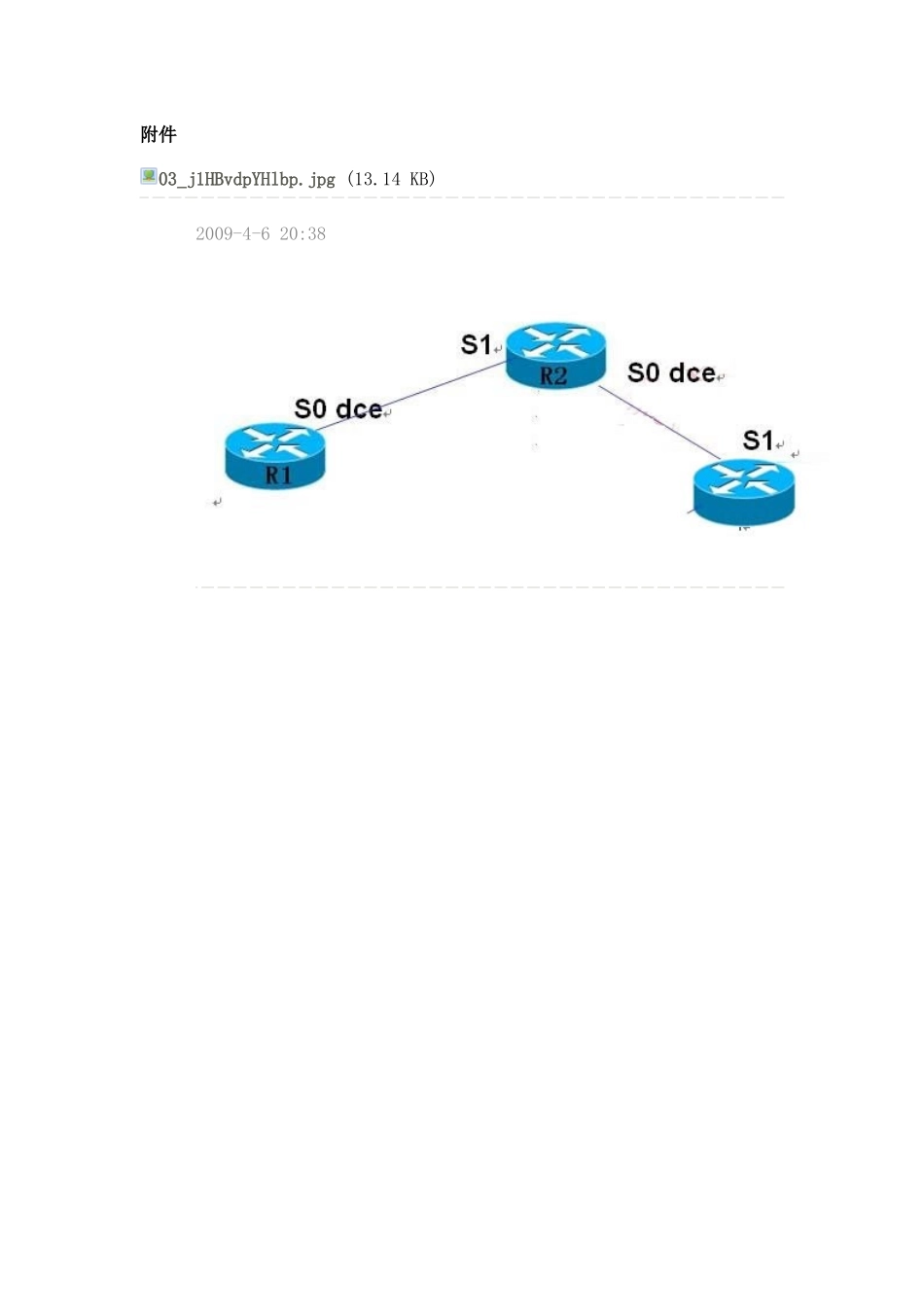

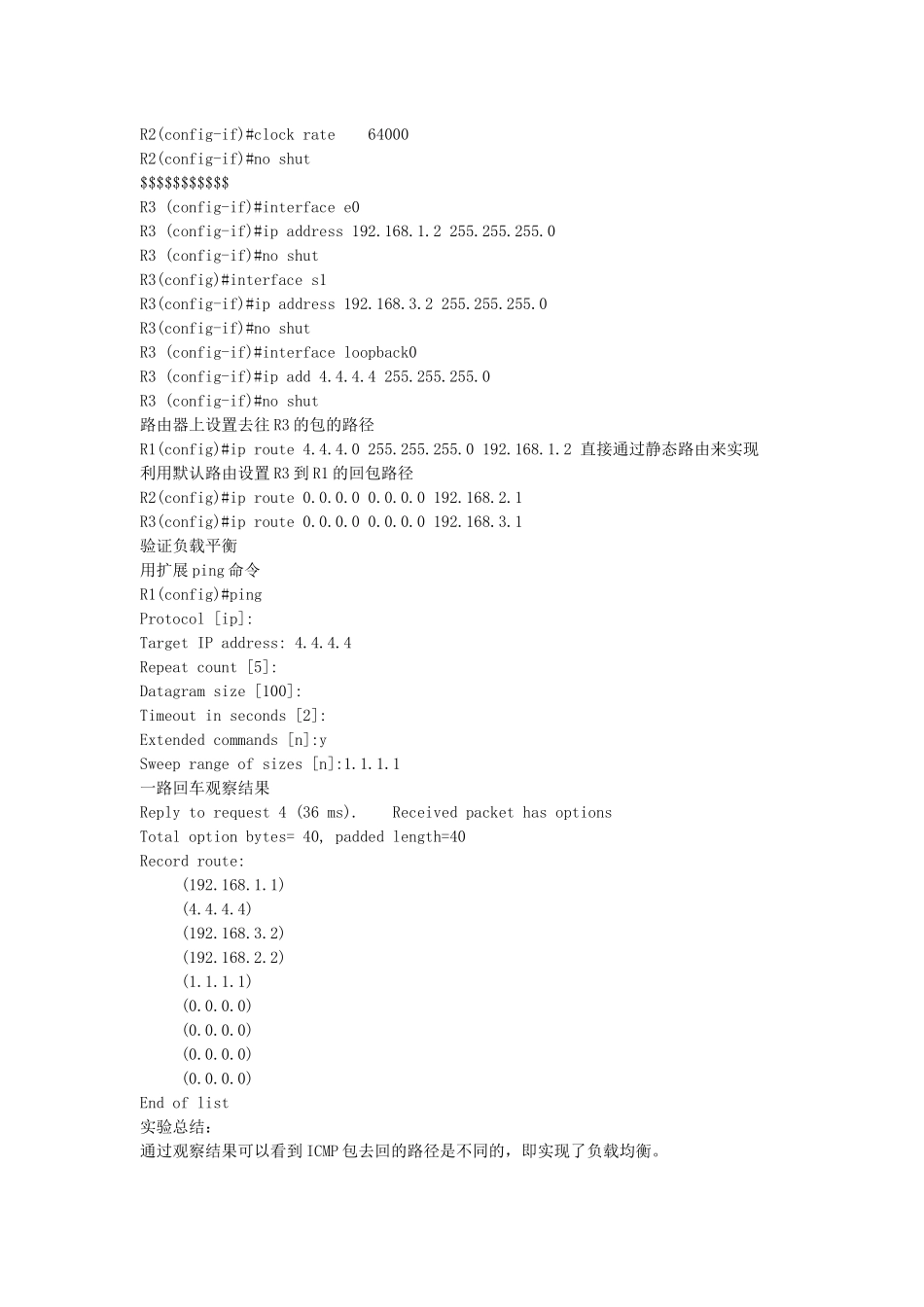

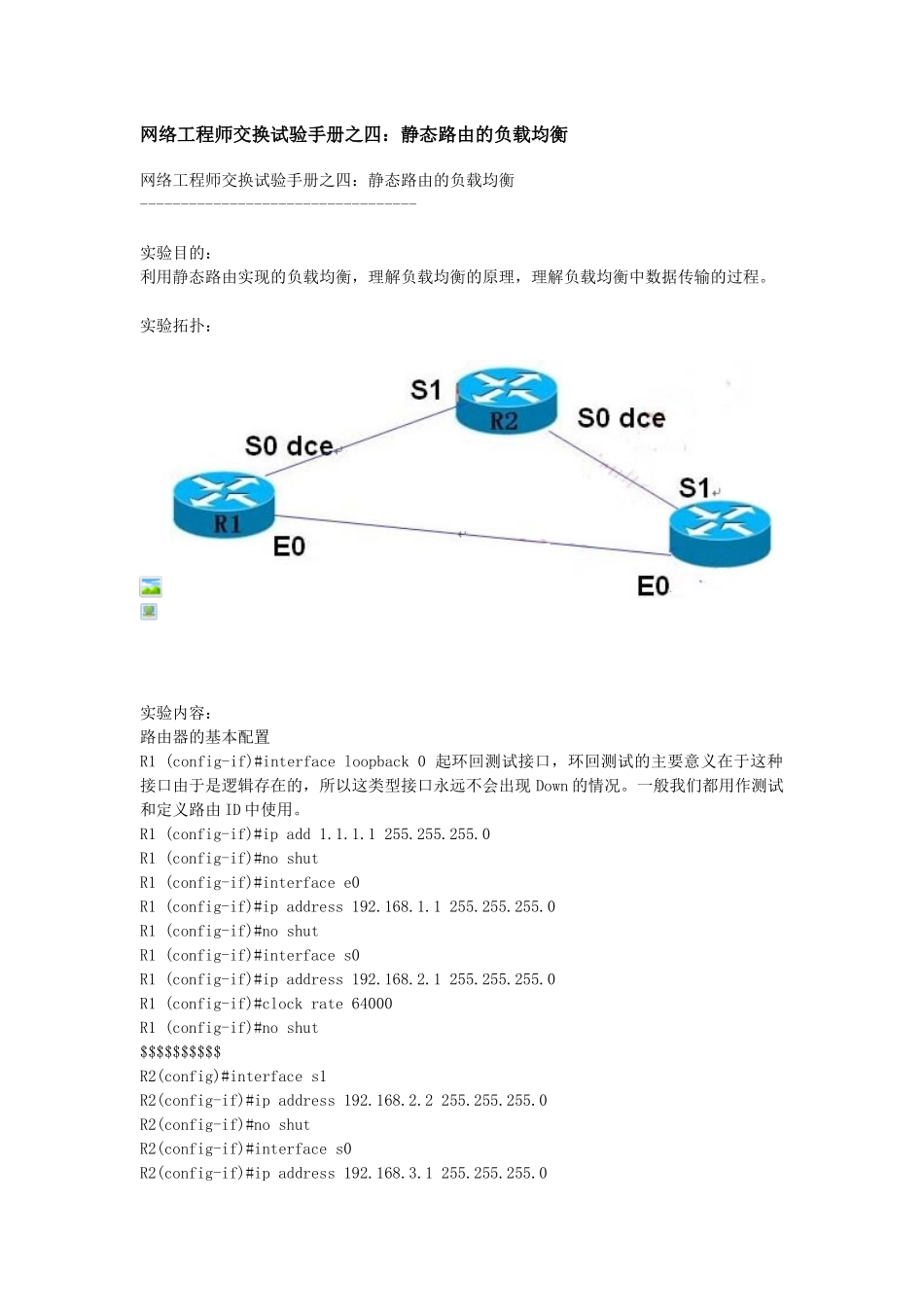

网络工程师交换试验手册之四：静态路由的负载均衡网络工程师交换试验手册之四：静态路由的负载均衡----------------------------------实验目的：利用静态路由实现的负载均衡，理解负载均衡的原理，理解负载均衡中数据传输的过程。实验拓扑：实验内容：路由器的基本配置R1(config-if)#interfaceloopback0起环回测试接口，环回测试的主要意义在于这种接口由于是逻辑存在的，所以这类型接口永远不会出现Down的情况。一般我们都用作测试和定义路由ID中使用。R1(config-if)#ipadd1.1.1.1255.255.255.0R1(config-if)#noshutR1(config-if)#interfacee0R1(config-if)#ipaddress192.168.1.1255.255.255.0R1(config-if)#noshutR1(config-if)#interfaces0R1(config-if)#ipaddress192.168.2.1255.255.255.0R1(config-if)#clockrate64000R1(config-if)#noshut$$$$$$$$$$R2(config)#interfaces1R2(config-if)#ipaddress192.168.2.2255.255.255.0R2(config-if)#noshutR2(config-if)#interfaces0R2(config-if)#ipaddress192.168.3.1255.255.255.0R2(config-if)#clockrate64000R2(config-if)#noshut$$$$$$$$$$$R3(config-if)#interfacee0R3(config-if)#ipaddress192.168.1.2255.255.255.0R3(config-if)#noshutR3(config)#interfaces1R3(config-if)#ipaddress192.168.3.2255.255.255.0R3(config-if)#noshutR3(config-if)#interfaceloopback0R3(config-if)#ipadd4.4.4.4255.255.255.0R3(config-if)#noshut路由器上设置去往R3的包的路径R1(config)#iproute4.4.4.0255.255.255.0192.168.1.2直接通过静态路由来实现利用默认路由设置R3到R1的回包路径R2(config)#iproute0.0.0.00.0.0.0192.168.2.1R3(config)#iproute0.0.0.00.0.0.0192.168.3.1验证负载平衡用扩展ping命令R1(config)#pingProtocol[ip]:TargetIPaddress:4.4.4.4Repeatcount[5]:Datagramsize[100]:Timeoutinseconds[2]:Extendedcommands[n]:ySweeprangeofsizes[n]:1.1.1.1一路回车观察结果Replytorequest4(36ms).ReceivedpackethasoptionsTotaloptionbytes=40,paddedlength=40Recordroute:(192.168.1.1)(4.4.4.4)(192.168.3.2)(192.168.2.2)(1.1.1.1)(0.0.0.0)(0.0.0.0)(0.0.0.0)(0.0.0.0)Endoflist实验总结：通过观察结果可以看到ICMP包去回的路径是不同的，即实现了负载均衡。附件03_j1HBvdpYHlbp.jpg(13.14KB)2009-4-620:38
