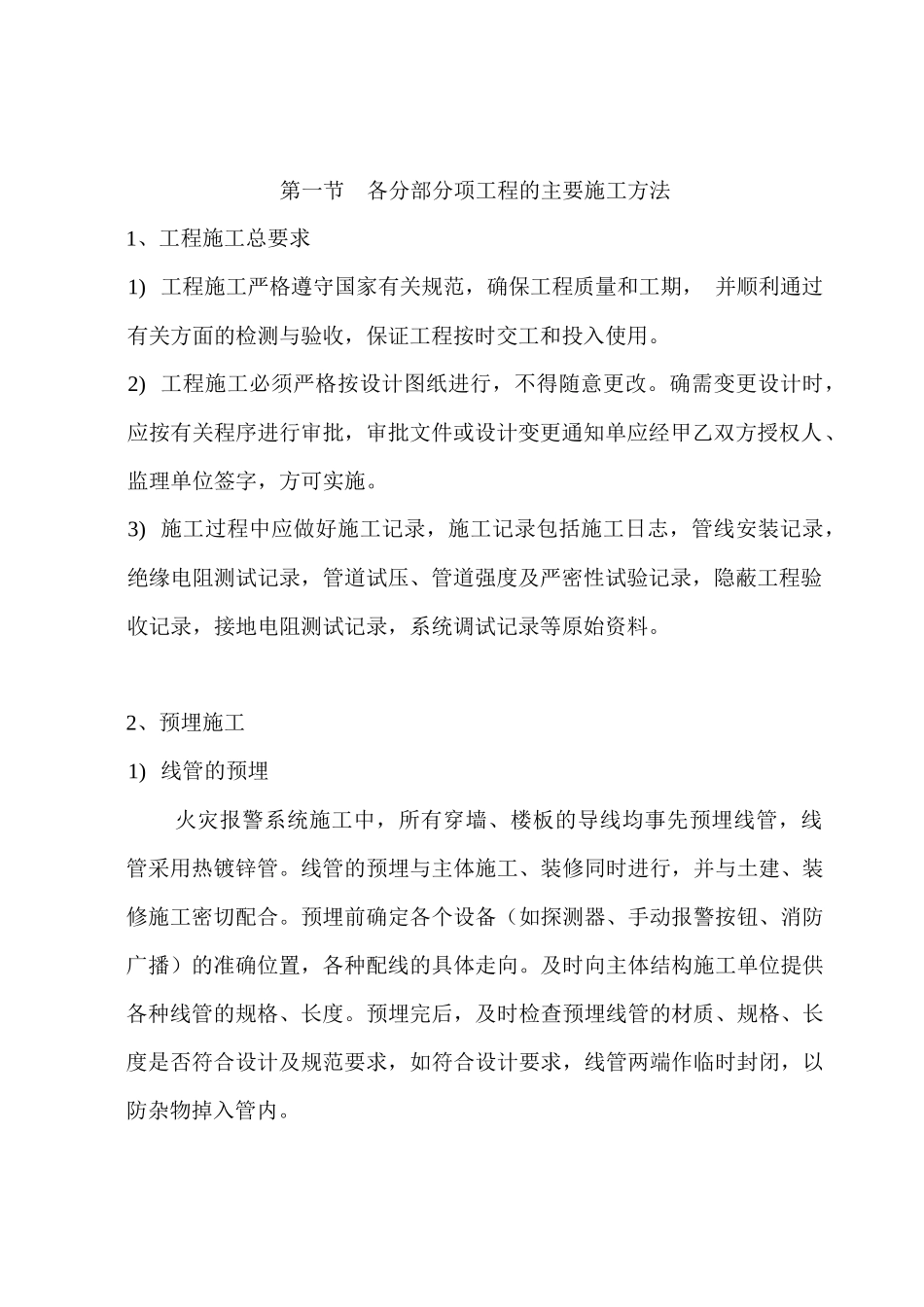

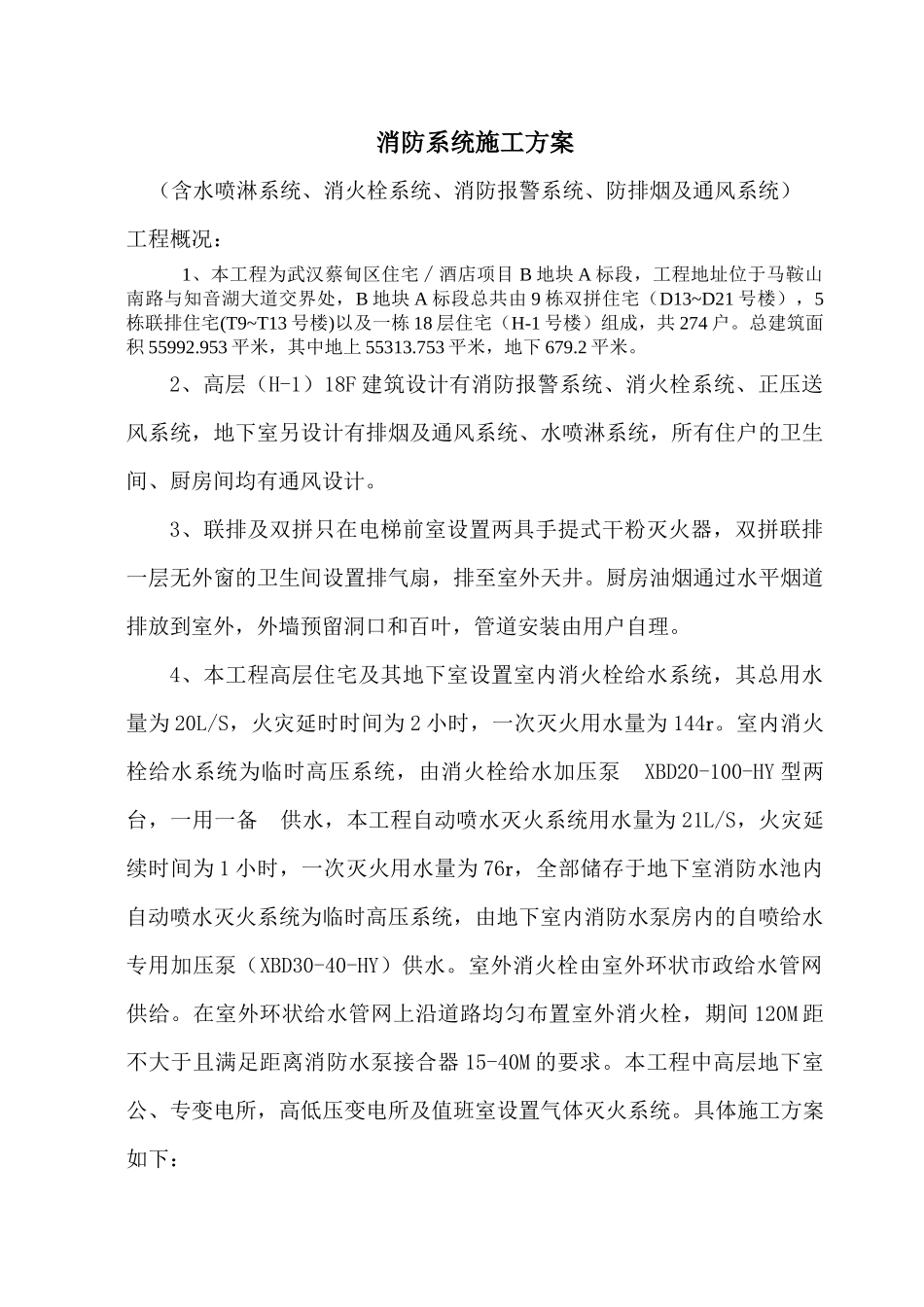

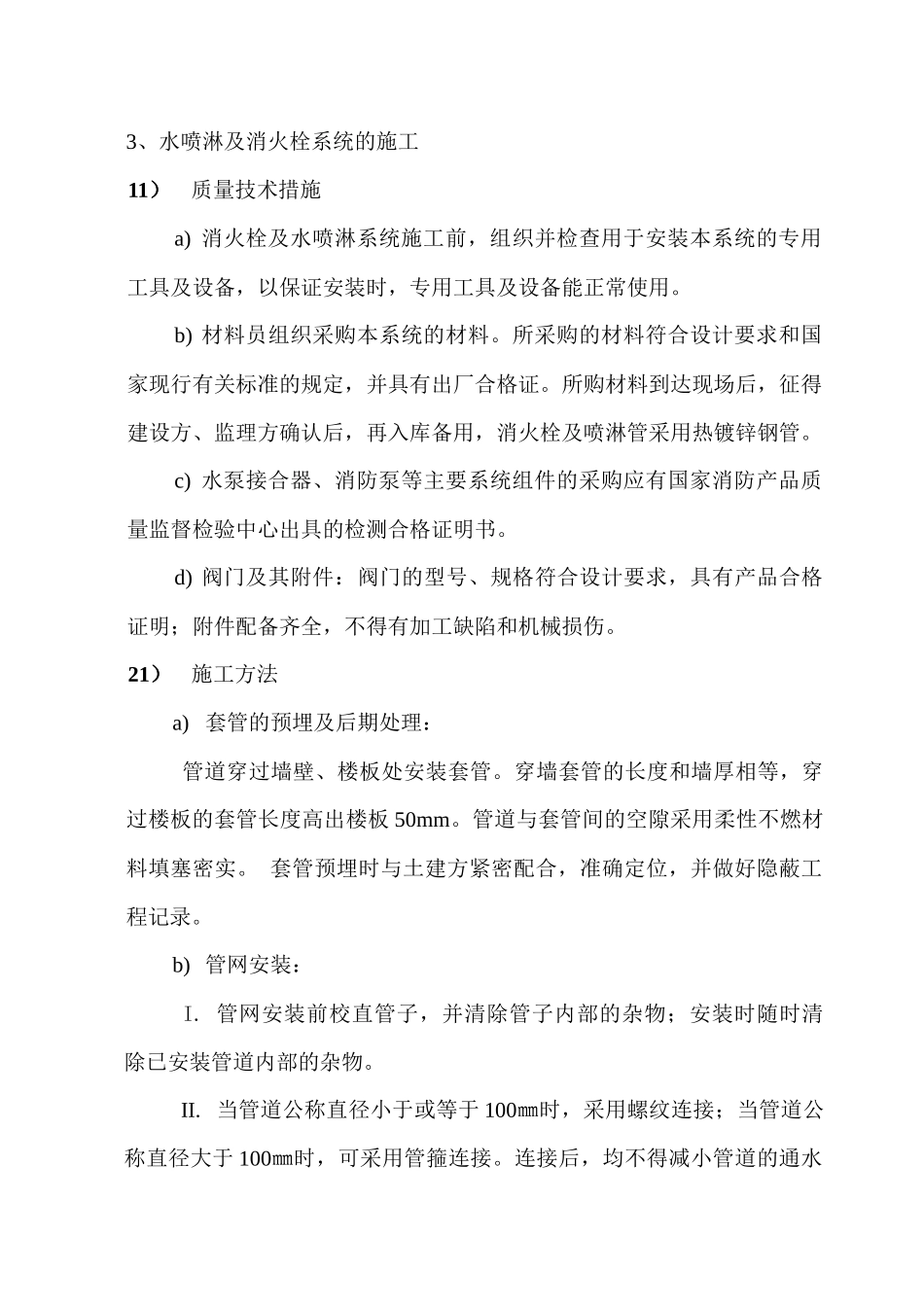

消防系统施工方案（含水喷淋系统、消火栓系统、消防报警系统、防排烟及通风系统）工程概况：1、本工程为武汉蔡甸区住宅∕酒店项目B地块A标段，工程地址位于马鞍山南路与知音湖大道交界处，B地块A标段总共由9栋双拼住宅（D13~D21号楼），5栋联排住宅(T9~T13号楼)以及一栋18层住宅（H-1号楼）组成，共274户。总建筑面积55992.953平米，其中地上55313.753平米，地下679.2平米。2、高层（H-1）18F建筑设计有消防报警系统、消火栓系统、正压送风系统，地下室另设计有排烟及通风系统、水喷淋系统，所有住户的卫生间、厨房间均有通风设计。3、联排及双拼只在电梯前室设置两具手提式干粉灭火器，双拼联排一层无外窗的卫生间设置排气扇，排至室外天井。厨房油烟通过水平烟道排放到室外，外墙预留洞口和百叶，管道安装由用户自理。4、本工程高层住宅及其地下室设置室内消火栓给水系统，其总用水量为20L/S，火灾延时时间为2小时，一次灭火用水量为144。室内消火栓给水系统为临时高压系统，由消火栓给水加压泵XBD20-100-HY型两台，一用一备供水，本工程自动喷水灭火系统用水量为21L/S，火灾延续时间为1小时，一次灭火用水量为76，全部储存于地下室消防水池内自动喷水灭火系统为临时高压系统，由地下室内消防水泵房内的自喷给水专用加压泵（XBD30-40-HY）供水。室外消火栓由室外环状市政给水管网供给。在室外环状给水管网上沿道路均匀布置室外消火栓，期间120M距不大于且满足距离消防水泵接合器15-40M的要求。本工程中高层地下室公、专变电所，高低压变电所及值班室设置气体灭火系统。具体施工方案如下：第一节各分部分项工程的主要施工方法1、工程施工总要求1)工程施工严格遵守国家有关规范，确保工程质量和工期，并顺利通过有关方面的检测与验收，保证工程按时交工和投入使用。2)工程施工必须严格按设计图纸进行，不得随意更改。确需变更设计时，应按有关程序进行审批，审批文件或设计变更通知单应经甲乙双方授权人、监理单位签字，方可实施。3)施工过程中应做好施工记录，施工记录包括施工日志，管线安装记录，绝缘电阻测试记录，管道试压、管道强度及严密性试验记录，隐蔽工程验收记录，接地电阻测试记录，系统调试记录等原始资料。2、预埋施工1)线管的预埋火灾报警系统施工中，所有穿墙、楼板的导线均事先预埋线管，线管采用热镀锌管。线管的预埋与主体施工、装修同时进行，并与土建、装修施工密切配合。预埋前确定各个设备（如探测器、手动报警按钮、消防广播）的准确位置，各种配线的具体走向。及时向主体结构施工单位提供各种线管的规格、长度。预埋完后，及时检查预埋线管的材质、规格、长度是否符合设计及规范要求，如符合设计要求，线管两端作临时封闭，以防杂物掉入管内。3、水喷淋及消火栓系统的施工11）质量技术措施a)消火栓及水喷淋系统施工前，组织并检查用于安装本系统的专用工具及设备，以保证安装时，专用工具及设备能正常使用。b)材料员组织采购本系统的材料。所采购的材料符合设计要求和国家现行有关标准的规定，并具有出厂合格证。所购材料到达现场后，征得建设方、监理方确认后，再入库备用，消火栓及喷淋管采用热镀锌钢管。c)水泵接合器、消防泵等主要系统组件的采购应有国家消防产品质量监督检验中心出具的检测合格证明书。d)阀门及其附件：阀门的型号、规格符合设计要求，具有产品合格证明；附件配备齐全，不得有加工缺陷和机械损伤。21）施工方法a)套管的预埋及后期处理：管道穿过墙壁、楼板处安装套管。穿墙套管的长度和墙厚相等，穿过楼板的套管长度高出楼板50mm。管道与套管间的空隙采用柔性不燃材料填塞密实。套管预埋时与土建方紧密配合，准确定位，并做好隐蔽工程记录。b)管网安装：I.管网安装前校直管子，并清除管子内部的杂物；安装时随时清除已安装管道内部的杂物。II.当管道公称直径小于或等于100㎜时，采用螺纹连接；当管道公称直径大于100㎜时，可采用管箍连接。连接后，均不得减小管道的通水横断面面积。III.螺纹连接的密封填料均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，将连接处外部清理干净。IV.当管道变径时，...
