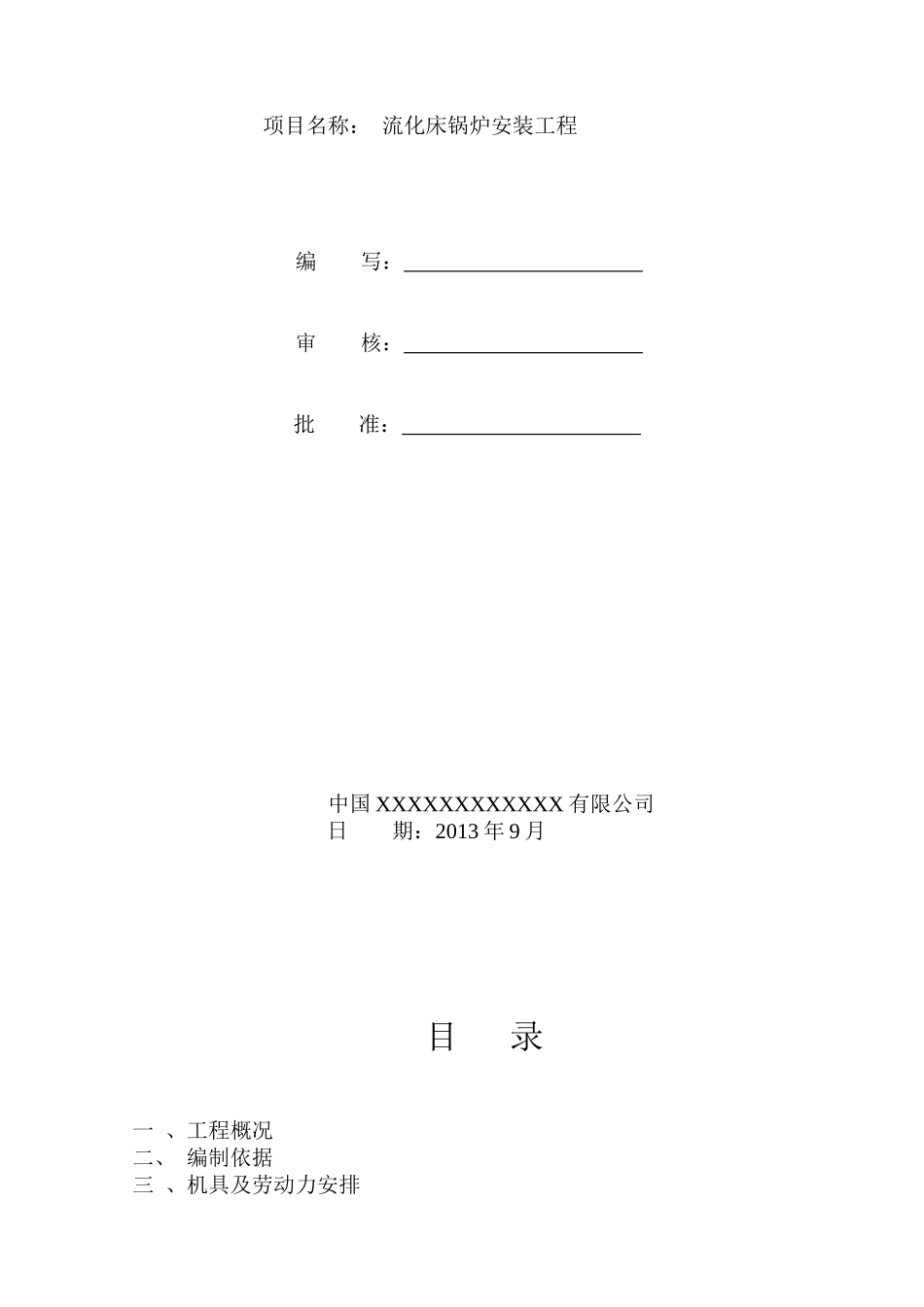

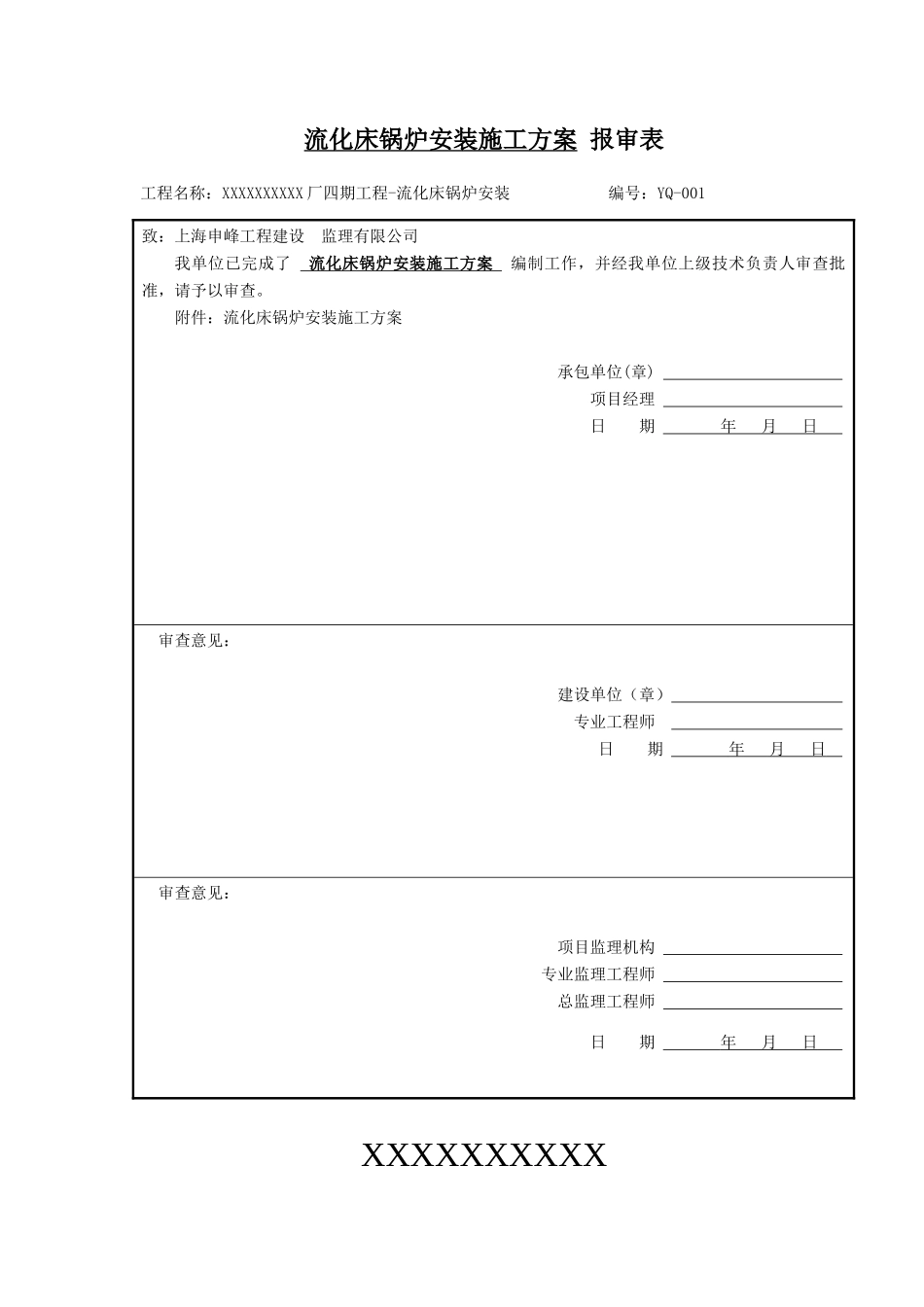

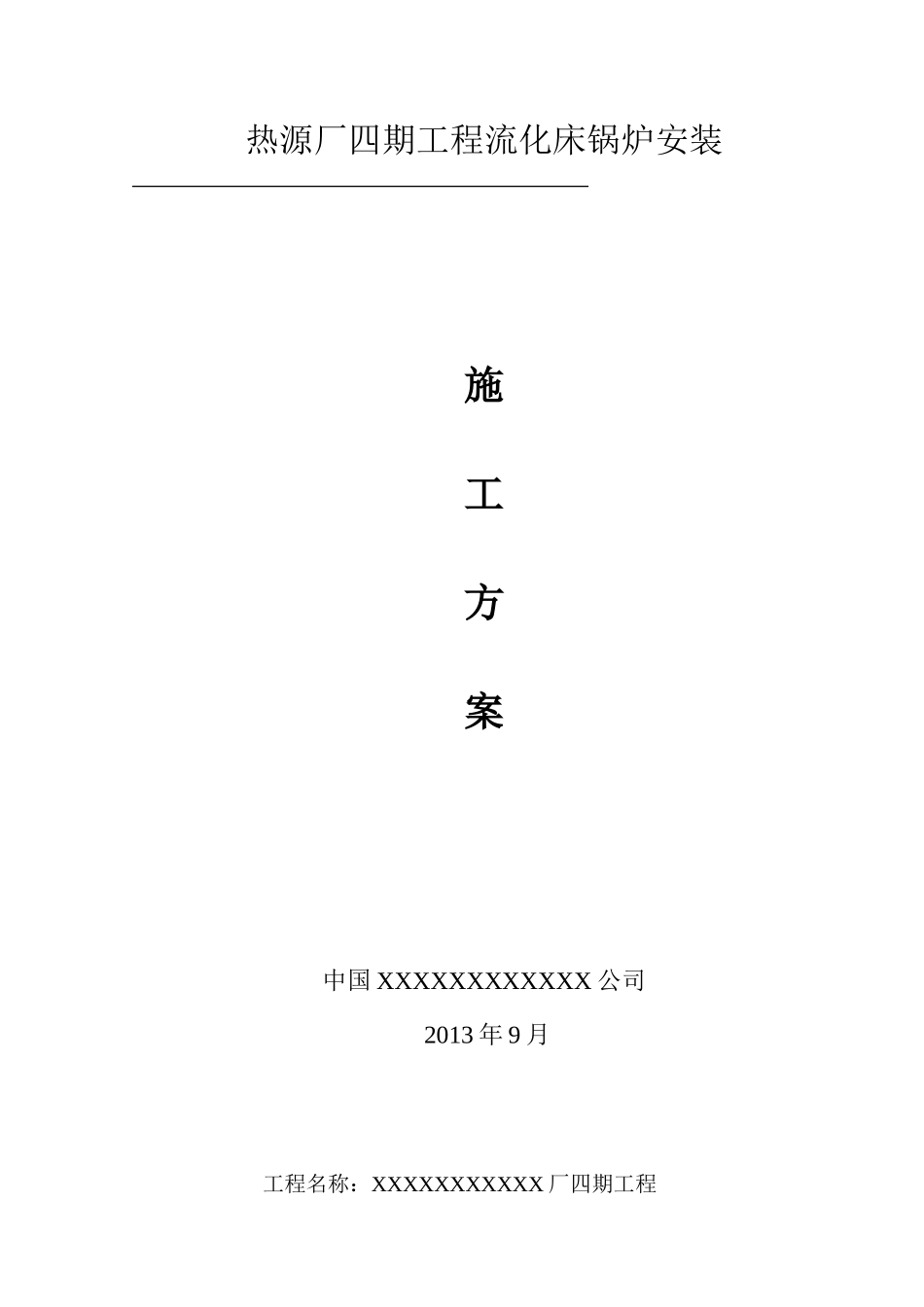

流化床锅炉安装施工方案报审表工程名称：XXXXXXXXXX厂四期工程-流化床锅炉安装编号：YQ-001致：上海申峰工程建设监理有限公司我单位已完成了流化床锅炉安装施工方案编制工作，并经我单位上级技术负责人审查批准，请予以审查。附件：流化床锅炉安装施工方案承包单位(章)项目经理日期年月日审查意见：建设单位（章）专业工程师日期年月日审查意见：项目监理机构专业监理工程师总监理工程师日期年月日XXXXXXXXXX热源厂四期工程流化床锅炉安装施工方案中国XXXXXXXXXXXX公司2013年9月工程名称：XXXXXXXXXXX厂四期工程项目名称：流化床锅炉安装工程编写：审核：批准：中国XXXXXXXXXXXX有限公司日期：2013年9月目录一、工程概况二、编制依据三、机具及劳动力安排四、锅炉安装程序及主要施工方法五、焊接技术要求六、炉墙砌筑七、烘炉、煮炉、冲管八、严密性试验、安全阀调整、72小时试运行九、质量保证措施十、安全文明施工措施一、工程概况1.1概况1.1.1工程名称：1.1.2工程范围：1.1.3工程地点：1.1.4工程特点：TG-75/5.29-M12系列锅炉采用前吊后支相结合的固定方式，锅炉运转层标高为7m。锅炉采用单锅筒、自然循环、集中下降管、平衡通风、绝热式旋风气固分离器、∏型布置的燃煤循环流化床燃烧方式，对流竖井烟道内布置对流受热面。主要有下列部件组成：锅炉钢架、锅筒、膜式水冷壁、空气预热器、省煤器、过热器、分离器、布风装置、梯子平台、本体管路。该锅炉系散装到货、现场组装，零部件数量繁多；焊接施工质量要求高，现场施工场地与土建单位交叉作业的特点。1.2主要技术参数1.2.1锅炉型号：TG-75/5.29-M12过热蒸汽流量75t/h过热蒸汽出口压力5.29Mpa过热蒸汽出口温度485℃锅筒工作压力5.63Mpa给水温度150℃锅筒排烟温度132℃排烟处过量空气系数1.27燃料消耗量14200Kg/h设计热效率89.42%锅炉安全稳定运行的工况范围80%～100%1.2.2锅炉基本尺寸炉膛宽度(两侧水冷壁中心线间距离)6230mm炉膛深度（前后水冷壁中心线间距离）3130mm锅筒中心标高29500mm锅炉钢架左右两柱中心线间距离7500mm锅炉钢架前后两柱中心线间距离13400mm二、编制依据2.1TSGG0001-2012《锅炉安全技术监察规程》2.2DL5190.2-2012《电力设计施工技术规范第2部分锅炉机组》2.3DL/T869-2012《火力发电厂焊接技术规程》2.4DL/T5210.2-2009《电力建设施工质量验收及评价规程第2部分锅炉机组》2.5GB50205-2001《钢结构工程施工质量验收规范》2.6GB/T12145-2008《火力发电机组及蒸汽动力设备水汽质量》2.7DL612《电力工业锅炉压力容器监察规程》电力工业部2.8JB/T6696《电站锅炉技术条件》三、机具及劳动力安排3.1锅炉施工机具配备见下表序号名称规格型号单位数量备注1履带吊50T台12汽车吊25T台13平板汽车10T台14交流焊机BX-500台155氩弧焊机WS-400台196型材切割机φ400台17空气压缩机0.9m3/min台18电动试压泵4D-SY40/25台19台钻φ16台110经纬仪台211水平仪台112角向向磨光机手提式φ100台1013远红处烘箱ZYHC-30台114对讲机5KM对815X射线探伤机2505台116行灯变压器1KVA24W台117气割装置HG01-30套618焊接量规0-60°0-20mm把219焊条保温筒2kg个1520摇表500V台121阀门试验台自制台122千斤顶16t个323千斤顶30t个324手拉葫芦HAS5个1025手拉葫芦HAS3个1726手拉葫芦HAS2个2827钢盘尺50m把428钢盘尺30m把529弹簧秤10kg把23.2劳动力安排为确保各控制点的完成，降低劳力成本，拟对现场劳动力实行动态管理，同时要求各施工人员打破工种界限，一专多能，减少窝工，管理上尽量均衡生产，减少施工联箱定位安装W基础验础W钢架安装H汽包安装H焊工技能考试H受热面通球W合金钢光谱分析W受热面安装W焊材质量证明书W本体水压试验H烘煮炉W燃烧设备、附属设备安装汽包内部装置安装W筑炉H高峰持续时间。本工程开工准备和竣工验收最少人数是35人，最高峰为80人。四、锅炉安装程序及主要施工方法4.1锅炉安装程序4.2钢架组合安装4.2.1基础验收锅炉安装前应，应在业主的组织下，由业主、土建施工单位、施工监理、锅炉安装单位一起对锅炉基础进行验收。4.2.1.1锅炉设备基础尺寸允许偏差如下序号检查项目允许偏差值mm备注1锅炉基础外形尺寸+20~02基础标高0...
