古建筑施工方案VIP免费

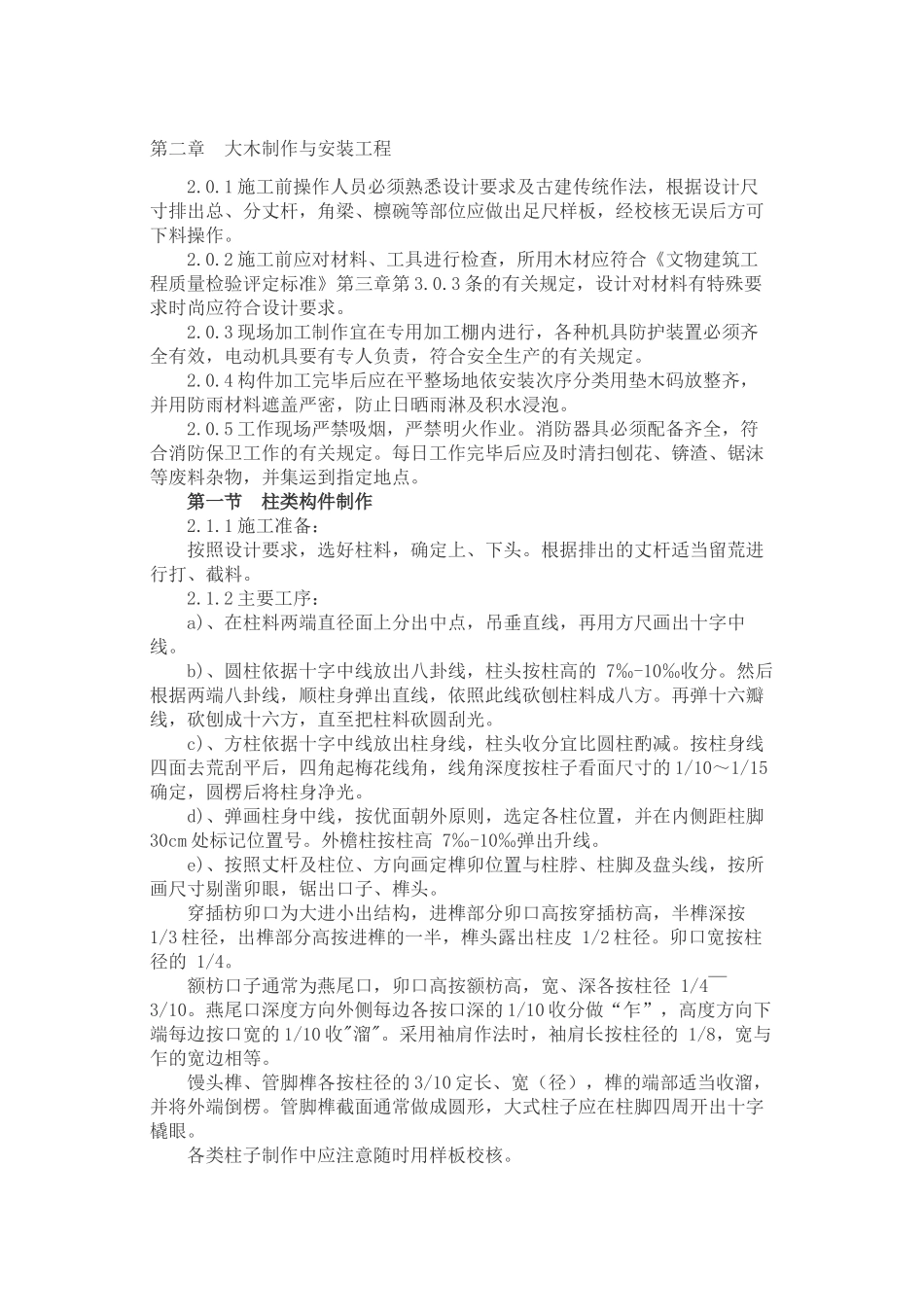

第二章大木制作与安装工程2.0.1施工前操作人员必须熟悉设计要求及古建传统作法，根据设计尺寸排出总、分丈杆，角梁、檩碗等部位应做出足尺样板，经校核无误后方可下料操作。2.0.2施工前应对材料、工具进行检查，所用木材应符合《文物建筑工程质量检验评定标准》第三章第3.0.3条的有关规定，设计对材料有特殊要求时尚应符合设计要求。2.0.3现场加工制作宜在专用加工棚内进行，各种机具防护装置必须齐全有效，电动机具要有专人负责，符合安全生产的有关规定。2.0.4构件加工完毕后应在平整场地依安装次序分类用垫木码放整齐，并用防雨材料遮盖严密，防止日晒雨淋及积水浸泡。2.0.5工作现场严禁吸烟，严禁明火作业。消防器具必须配备齐全，符合消防保卫工作的有关规定。每日工作完毕后应及时清扫刨花、锛渣、锯沫等废料杂物，并集运到指定地点。第一节柱类构件制作2.1.1施工准备：按照设计要求，选好柱料，确定上、下头。根据排出的丈杆适当留荒进行打、截料。2.1.2主要工序：a)、在柱料两端直径面上分出中点，吊垂直线，再用方尺画出十字中线。b)、圆柱依据十字中线放出八卦线，柱头按柱高的7‰-10‰收分。然后根据两端八卦线，顺柱身弹出直线，依照此线砍刨柱料成八方。再弹十六瓣线，砍刨成十六方，直至把柱料砍圆刮光。c)、方柱依据十字中线放出柱身线，柱头收分宜比圆柱酌减。按柱身线四面去荒刮平后，四角起梅花线角，线角深度按柱子看面尺寸的1/10～1/15确定，圆楞后将柱身净光。d)、弹画柱身中线，按优面朝外原则，选定各柱位置，并在内侧距柱脚30cm处标记位置号。外檐柱按柱高7‰-10‰弹出升线。e)、按照丈杆及柱位、方向画定榫卯位置与柱脖、柱脚及盘头线，按所画尺寸剔凿卯眼，锯出口子、榫头。穿插枋卯口为大进小出结构，进榫部分卯口高按穿插枋高，半榫深按1/3柱径，出榫部分高按进榫的一半，榫头露出柱皮1/2柱径。卯口宽按柱径的1/4。额枋口子通常为燕尾口，卯口高按额枋高，宽、深各按柱径1/4￣3/10。燕尾口深度方向外侧每边各按口深的1/10收分做“乍”，高度方向下端每边按口宽的1/10收"溜"。采用袖肩作法时，袖肩长按柱径的1/8，宽与乍的宽边相等。馒头榫、管脚榫各按柱径的3/10定长、宽（径），榫的端部适当收溜，并将外端倒楞。管脚榫截面通常做成圆形，大式柱子应在柱脚四周开出十字橇眼。各类柱子制作中应注意随时用样板校核。2.1.3质量要求：应符合《文物建筑工程质量检验评定标准》第三章第一节的规定。第二节梁类构件制作2.2.1施工准备：按照设计要求，选好木料，根据排出的丈杆适当留荒进行打、截料。2.2.2主要工序：a)、在梁两端画出迎头立线（中线），依据立线方出平水线(檩底皮线)、抬头线、熊背线及梁底线、两肋线（梁的宽窄线）。b)、将两端各线分别弹在梁身各面。按线将梁身去荒刮平，再用分丈杆点出梁头外端线及各步架中线，用方尺勾画到梁的各面。c)、画出各部位榫、卯及海眼、瓜柱眼、檩碗、鼻子和垫板口子线。d)、凿海眼、瓜柱眼，剔檩碗，刻垫板口子，刨光梁身，截梁头。海眼的四周要铲出八字楞，瓜柱眼视需要做单眼或双眼，眼长按瓜柱侧面宽，深按眼长的1/3。梁头鼻子宽按粱头宽的1/2，两侧檩碗要与檩的弧度相符。加工完成后复弹中线、平水线、抬头线。按各面宽度1/10圆楞，梁头上面及两边刮出八字楞。在梁背上标写构件部位及名称。e)、依照样板在老角梁上、下面弹出顺身中线，点画出各搭交檩的老中及里、外由中线，再用斜檩碗样板画出檩碗，然后锯挖檩碗，凿暗销眼，钻角梁钉孔，加工角梁头尾。f)、按样板制作仔角梁。钻角梁钉孔，加工梁头梁尾，锯挖檩碗。在两侧金檩外由中的外金盘线至老角梁头六椽径处剔凿翼角椽槽。复弹各线，标记位置号。2.2.3质量要求：应符合《文物建筑工程质量检验评定标准》第三章第二节的规定。第三节枋类构件制作2.3.1施工准备：按照设计要求，选好木料，根据排出的丈杆适当留荒进行打、截料。2.3.2主要工序：a)、在枋料两端弹出迎头中线，依设计要求的截面尺寸找方，弹线刨光。b)、在枋身上下面弹出顺身中线，按丈杆分别标出面宽、净面宽及加上榫长的满外尺寸线。c)、依照顺身中线，用抽板从柱头卯口讨退确定枋肩及...
