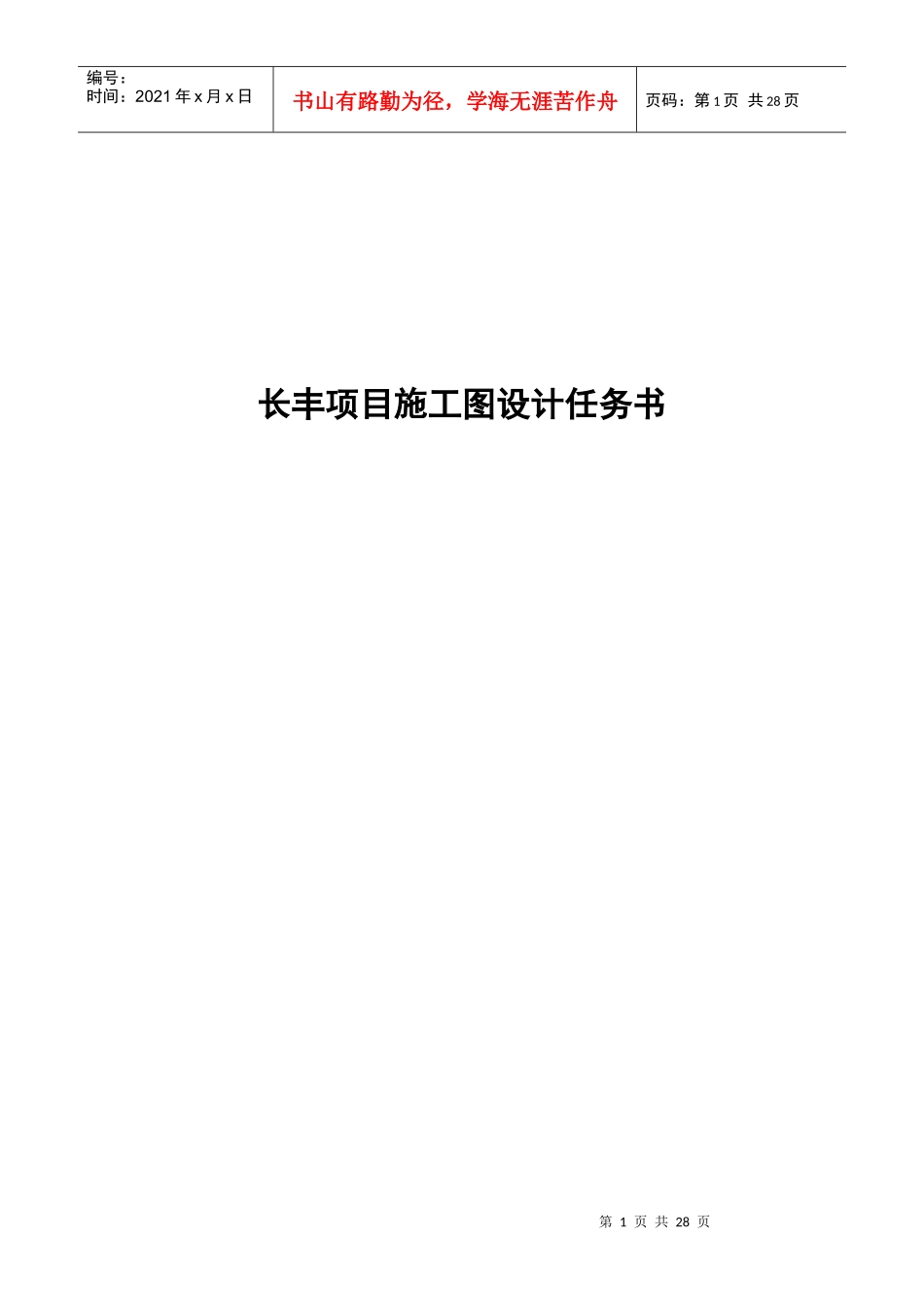

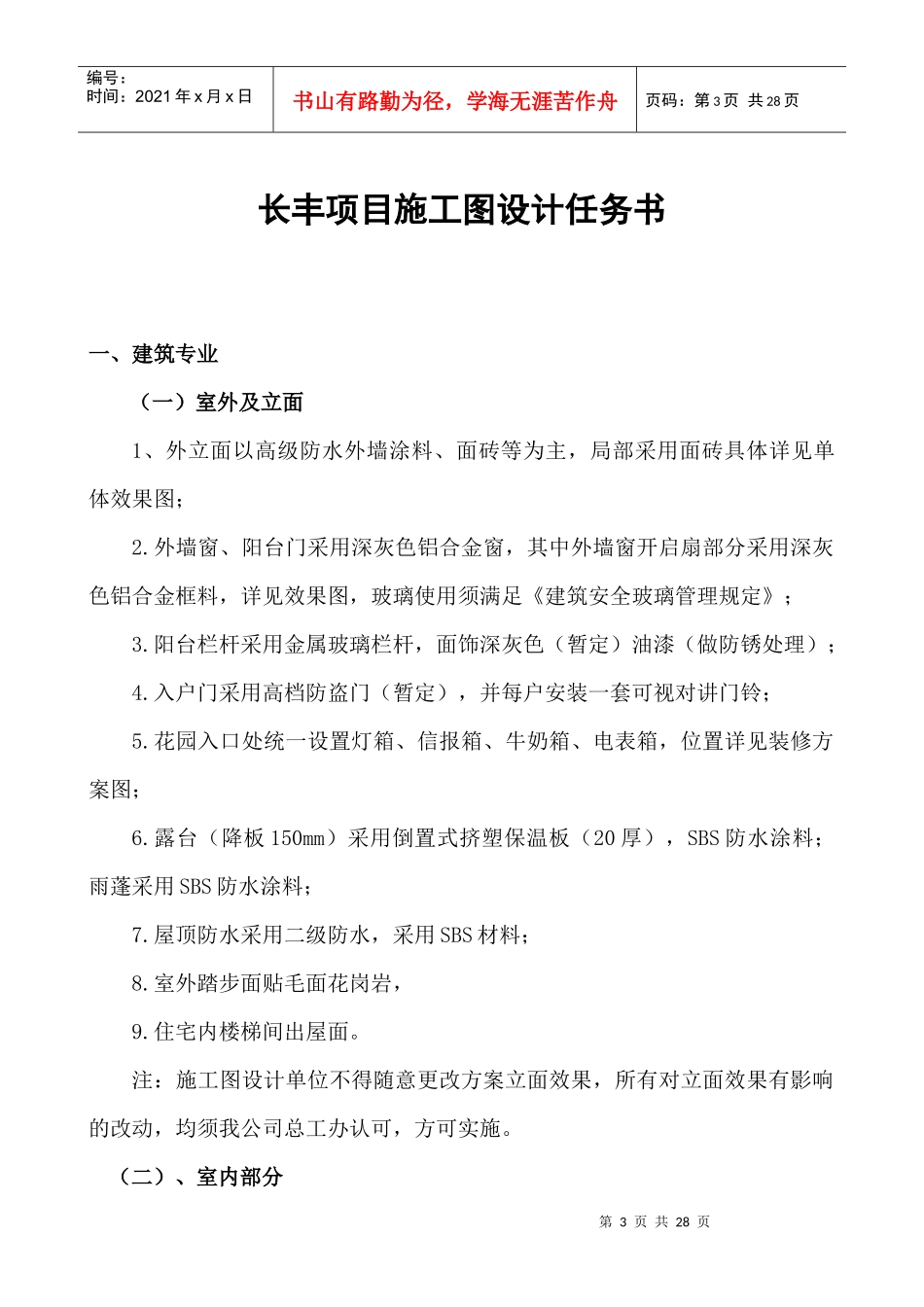

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页长丰项目施工图设计任务书第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页云南长丰房地产开发有限公司2008年3月10日第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页长丰项目施工图设计任务书一、建筑专业（一）室外及立面1、外立面以高级防水外墙涂料、面砖等为主，局部采用面砖具体详见单体效果图；2.外墙窗、阳台门采用深灰色铝合金窗，其中外墙窗开启扇部分采用深灰色铝合金框料，详见效果图，玻璃使用须满足《建筑安全玻璃管理规定》；3.阳台栏杆采用金属玻璃栏杆，面饰深灰色（暂定）油漆（做防锈处理）；4.入户门采用高档防盗门（暂定），并每户安装一套可视对讲门铃；5.花园入口处统一设置灯箱、信报箱、牛奶箱、电表箱，位置详见装修方案图；6.露台（降板150mm）采用倒置式挤塑保温板（20厚），SBS防水涂料；雨蓬采用SBS防水涂料；7.屋顶防水采用二级防水，采用SBS材料；8.室外踏步面贴毛面花岗岩，9.住宅内楼梯间出屋面。注：施工图设计单位不得随意更改方案立面效果，所有对立面效果有影响的改动，均须我公司总工办认可，方可实施。（二）、室内部分第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页1.1户内楼地面（1）卧室、起居室、餐厅、书房：30mm厚1：3水泥砂浆找平（2）卫生间、洗涤用房（降板50）：30mm厚1：3水泥砂浆找平；卫生间采用同层排放，砼翻边300mm；（3）厨房：水泥砂浆找平拉细毛面（30mm厚1：3水泥砂浆找平）。（4）厨房、卫生间隔墙除120实心砌体外，190空心砌体1500以下采用180实心砌体。厨房、卫生间楼板四周除门洞以外，应做素混凝土翻边，其高度不应小于120。卫生间2布5涂JS防水，防水层沿墙上翻1800高。1.2户内墙面（1）卧室、起居室、餐厅、书房：内墙水泥砂浆抹灰；（2）卫生间、厨房、洗涤用房：水泥砂浆细纹拉毛面；1．3户内顶棚砼板底原浆找平1.4门（1）入口大堂门：宽≥1200，高≥2400；（2）入户门：预留门洞1000×2200；（3）卫生间、厨房预留门洞800×2200（厨房门可按空间大小设计，宽≥800）；1.5室内楼梯、栏杆（1）预留楼梯位置，楼梯、栏杆用户自理。（2）有镜像关系的门窗不得使用相同的门窗编号。第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页（3）有防火要求部位的门窗应正确设置了相应等级的防火门窗，防火门开启方向正确。（三）、地下室1、地下室与地上部分是否共用楼梯间，若共用，必须采取分隔措施。2、地下室排水沟需设置到位，集水坑位置合理（不影响车位、不影响其它使用要求）。3、车道出入口，坡道与室外道路的衔接必须正确。4、坡道的防滑措施有详图。5、地下室的水泵房、水池、配电室、设备机房位置、尺寸及配套设施需标注明确。6、地下室顶板采用二级防水，自粘式防水卷材。7、地下室层高3600,地下室覆土办法1200-1800，8、地下室技术夹层采取降板900的方式，同星体花园.（四）、预留洞口1、电气开关、插座、灯具及给排水点点位详见甲方提供的建筑条件图。2、建筑平面图上必须标注预留洞口（如消火栓箱、配电箱、开关箱、送风口等）大小、位置以及距地高度？3、楼地面开洞，建筑、结构等各专业必须一致？4、发电机房、配电室、水泵房等可能有大型设备进入的功能房间门宽需满足要求。若需要预留吊装口的，洞口位置建筑、结构专业需一致。上无盖洞口必须采取有效的防水构造措施。第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页（五）、节点大样1、建筑造型构件大样，建筑同层变标高部位需绘制出局部剖面图和大样图。2、以上剖面及大样设计需合理，简洁易于施工。（六）、关于电梯及楼梯间1、对照已选定的电梯各相关参数：a、建筑最高层的提升高度必须满足要求；b、机房大小必须满足要求；c、地坑深度必须满足要求。2、必须按要求设置了消防电梯，消防电梯地坑中必须...
