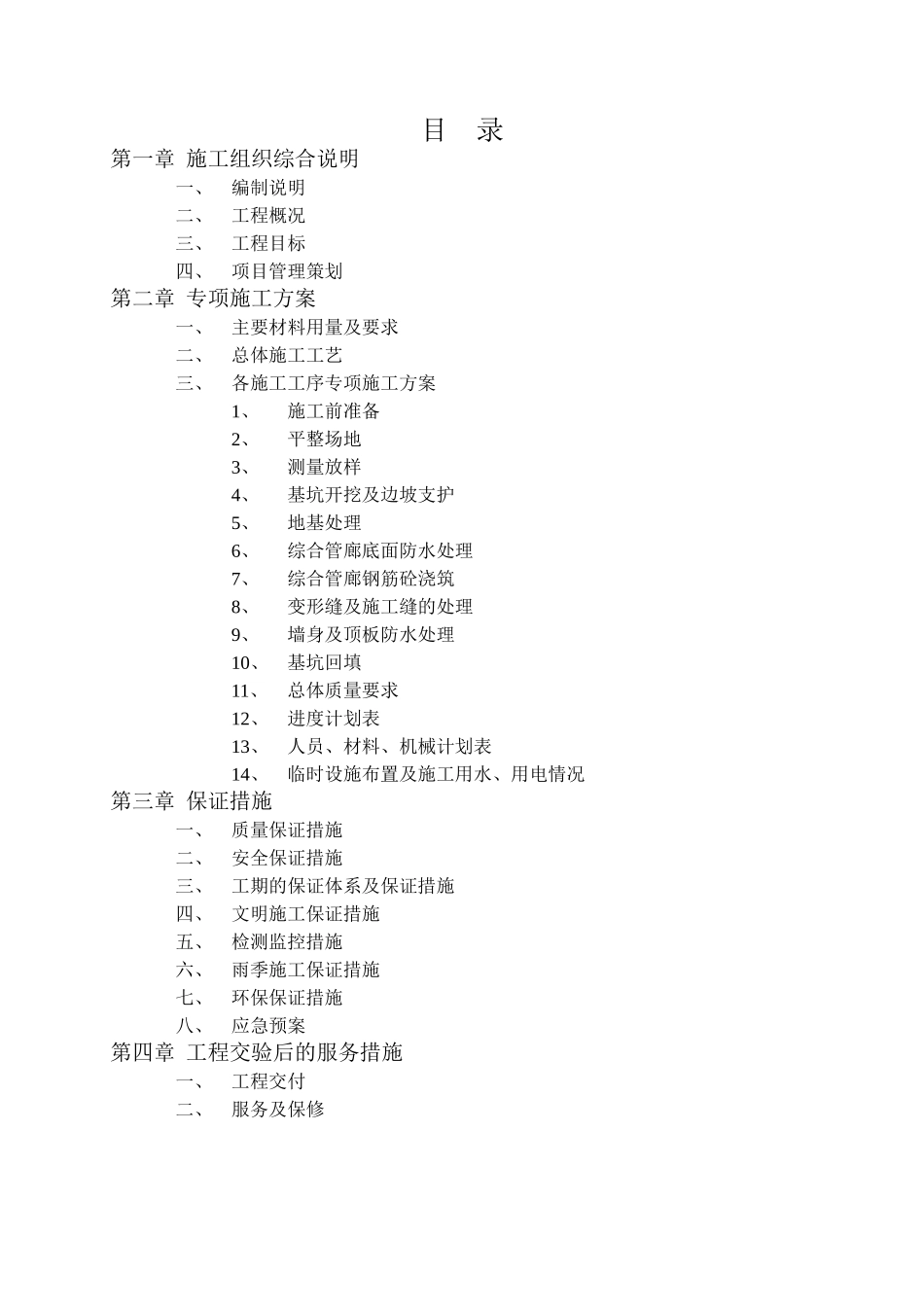

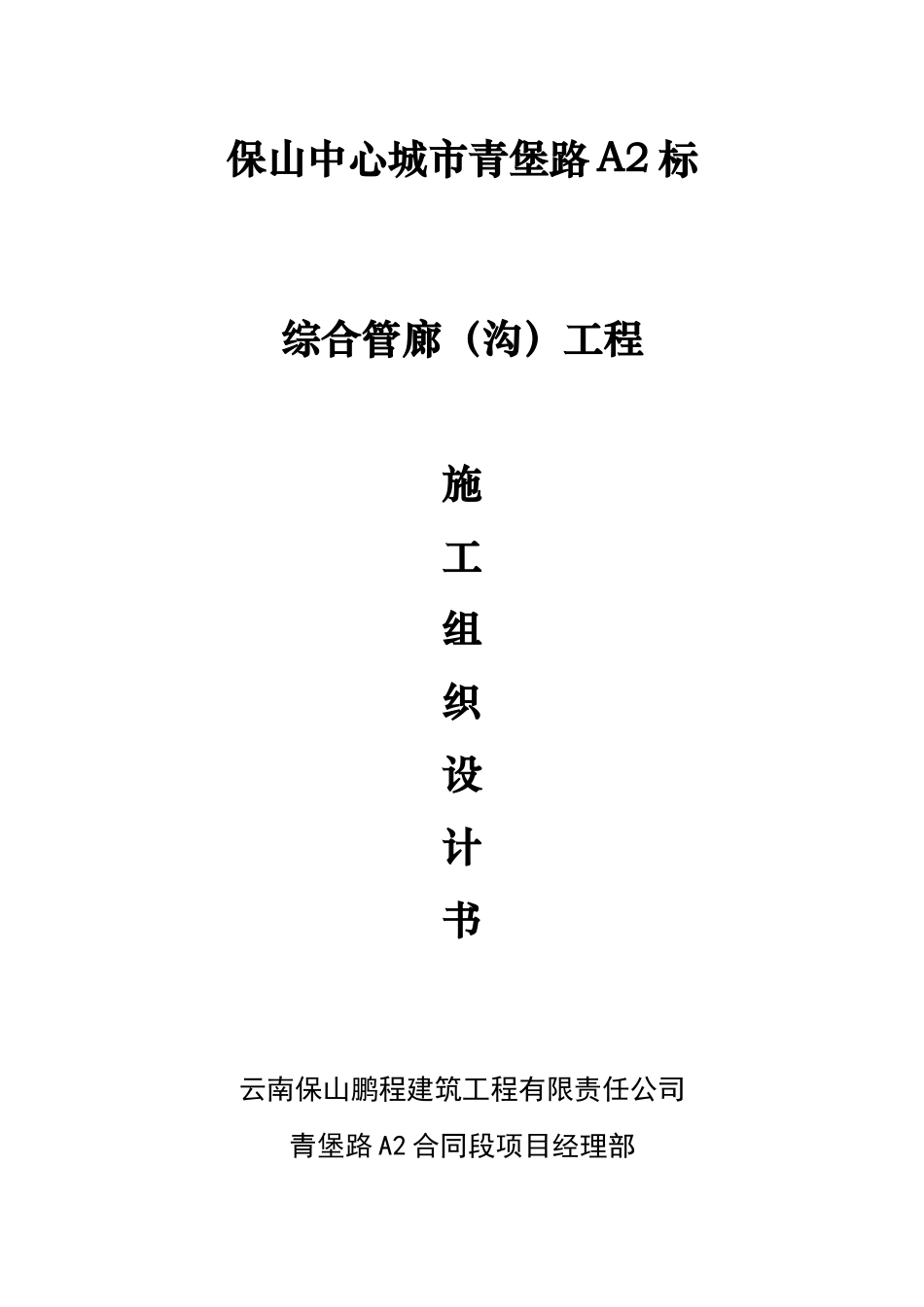

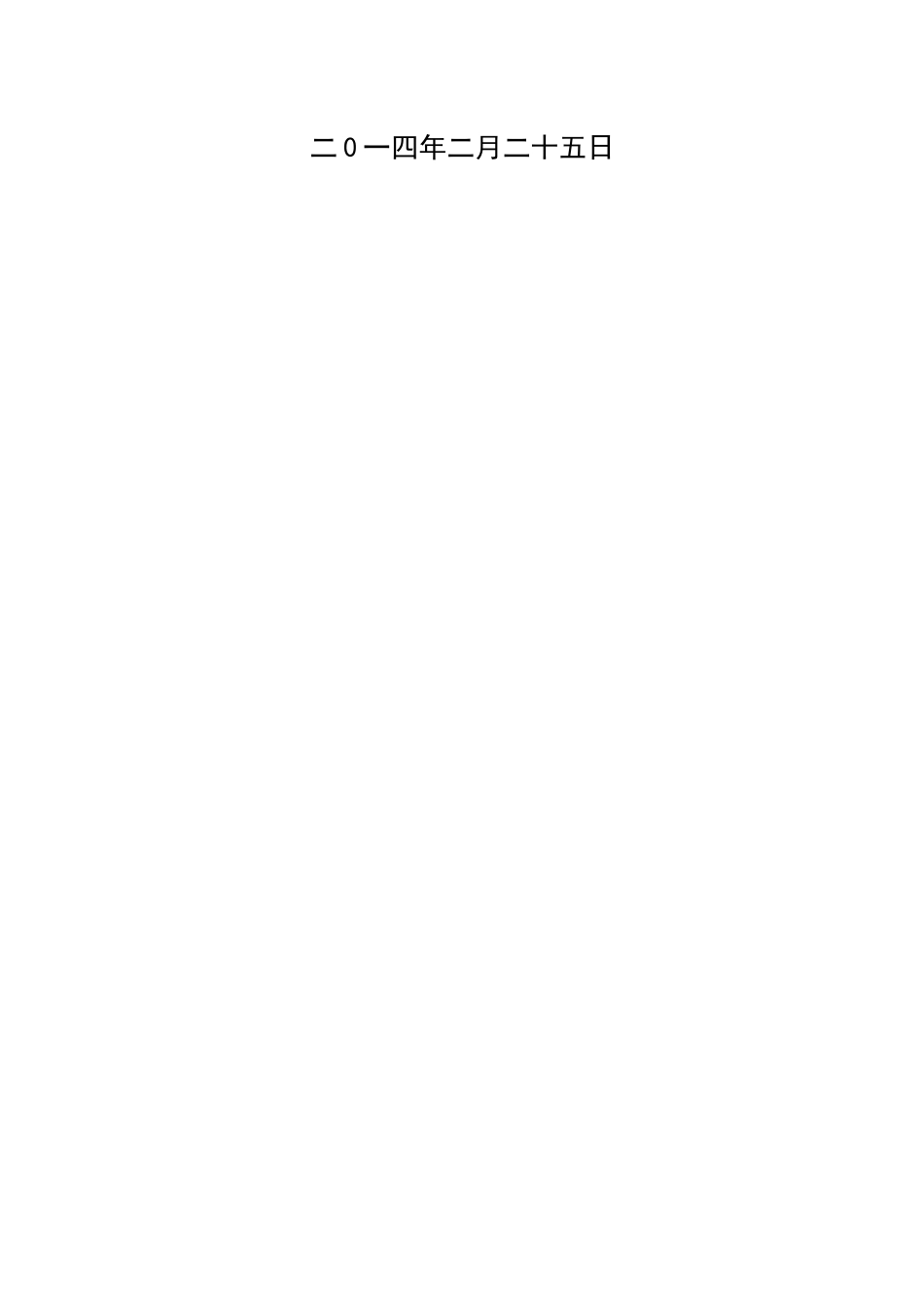

保山中心城市青堡路A2标综合管廊（沟）工程施工组织设计书云南保山鹏程建筑工程有限责任公司青堡路A2合同段项目经理部二0一四年二月二十五日目录第一章施工组织综合说明一、编制说明二、工程概况三、工程目标四、项目管理策划第二章专项施工方案一、主要材料用量及要求二、总体施工工艺三、各施工工序专项施工方案1、施工前准备2、平整场地3、测量放样4、基坑开挖及边坡支护5、地基处理6、综合管廊底面防水处理7、综合管廊钢筋砼浇筑8、变形缝及施工缝的处理9、墙身及顶板防水处理10、基坑回填11、总体质量要求12、进度计划表13、人员、材料、机械计划表14、临时设施布置及施工用水、用电情况第三章保证措施一、质量保证措施二、安全保证措施三、工期的保证体系及保证措施四、文明施工保证措施五、检测监控措施六、雨季施工保证措施七、环保保证措施八、应急预案第四章工程交验后的服务措施一、工程交付二、服务及保修第一章施工组织综合说明一编制说明1.1根据上海同济大学建筑设计研究院（集团）有限公司设计的《保山中心城区青堡路道路综合管廊（沟）工程施工图》编制。1.2根据保山市万润水利电力勘测设计有限公司提供的《保山中心城区青堡路道路工程岩土勘察报告》编制。1.3根据施工现场场地实际情况进行编制。1.4相关技术规范《城市综合管廊工程技术规范》（GB50838-2012）《钢筋焊接及验收规程》（JGJ18-2012）《钢筋机械连接通用技术规程》（TGJ107-2003）《地下工程防水技术规范》（GB50108-2008）《地下防水工程质量验收规范》（GB50208-2011）《建筑地基基础工程施工质量验收规范》（GB50202-2009）《混凝土结构工程施工质量验收规范》（GB50204-2011）《城镇道路工程施工与质量验收规范》（CJJ1-2008）二工程概况本项目位于保山中心城区青阳组团片区内，青堡路设计为城市I级主干道，路基标准宽度50米，综合管廊设置在道路中央分隔带下，全线长5545.0米，其中A2标境内起止桩号为：K0+-010.00～K1+780.00，长度为1790.0米。综合管廊为矩形双仓断面，其中西侧为电力仓，标准段内净宽高尺寸为1.4m×2.3m，东侧为综合仓，标准段内净宽高尺寸为2.2m×2.3m。总净宽高尺寸为4.85m×2.3m。综合管廊平面位置布置在道路中央分隔带下，综合管廊顶面距路面约1.5米，综合管廊为钢筋混凝土结构，采用现浇施工，混凝土为C30防水混凝土，抗渗等级P6。综合管廊平面线形基本上与所在道路平面线形一致。对于圆曲线半径，满足收纳管线的最小转弯半径及要求，并尽量与道路圆曲线半径一致。合理布置通风口、投料口、人员进出口、管线引入引出口等节点，在满足使用和安全的前提下，尽量将节点布置在绿化带上，与周围景观绿化融合在一起，以起到美化作用。三工程目标3.1、工期目标计划开工日期：2014年3月1日，计划完工日期：2014年10月1日，实用工期214日历天。3.2、质量目标实现优良工程，确保一次合格率达100%，优良率达95%以上。3.3、安全生产目标杜绝人身伤亡事故和重大交通、机械事故发生，施工负伤率低于行业标准。四项目管理策划公司在保山中心城区青堡路A2合同段K0+400右侧200米处设立项目经理部，实行项目经理负责制，全面履行本合同中规定的权利和义务，项目部按精干高效的原则，设项目经理室、项目总工室、工程技术科、试验室、安全质检科、综合管理科六个职能科室，具体负责全标段工程施工组织和管理工作。项目经理部施工单位的组织设置，人员配备见表1-2。项目经理部主要人员配备表表1-2项目经理室项目总工室工程技术科试验室安全质检科综合管理科125238第二章专项施工方案一、主要材料用量及要求1、砼：C30混凝土约9000m³，C15混凝土约2000m³。要求：综合管廊主体结构：C30，抗渗等级：P6；综合管廊基础垫层：C15；2、钢筋：1623吨，要求:HPB300级钢筋(:fy=300Mpa)；HRB400级钢(:fy=360Mpa)；3、焊条：HPB300级钢筋采用E43型焊条,HRB400级钢筋采用E55型焊条，焊接要求应符合有关规定;焊缝长度:双面焊>5d;单面焊>10d;焊缝高度>0.5d。4、预埋件及吊钩：预埋件采用Q235B钢材。预埋件锚筋应采用HPB300级；预制盖板吊环采用HPB300级；吊钩埋入混凝土的深度不应小于30d，并应绑扎在钢筋...
