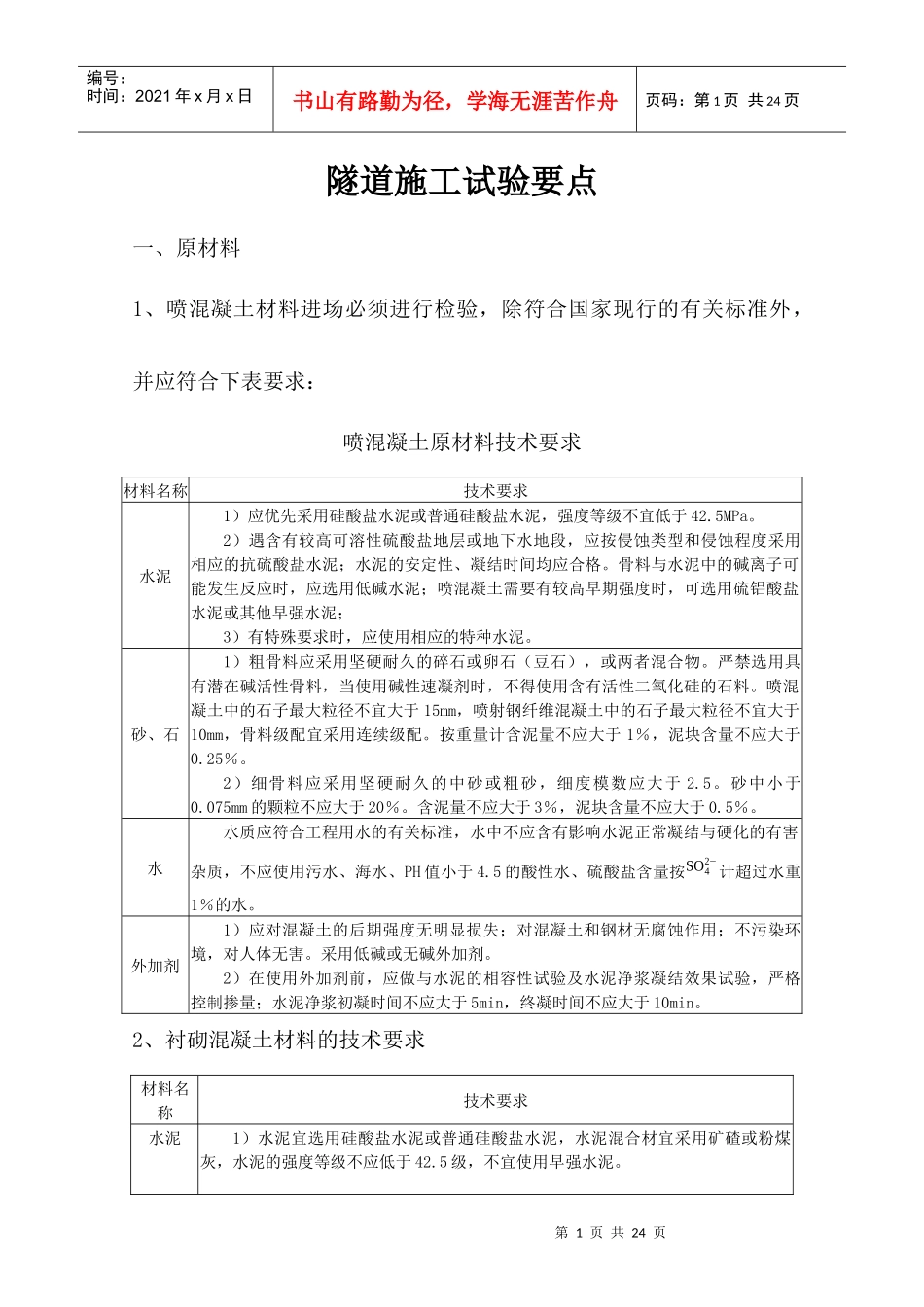

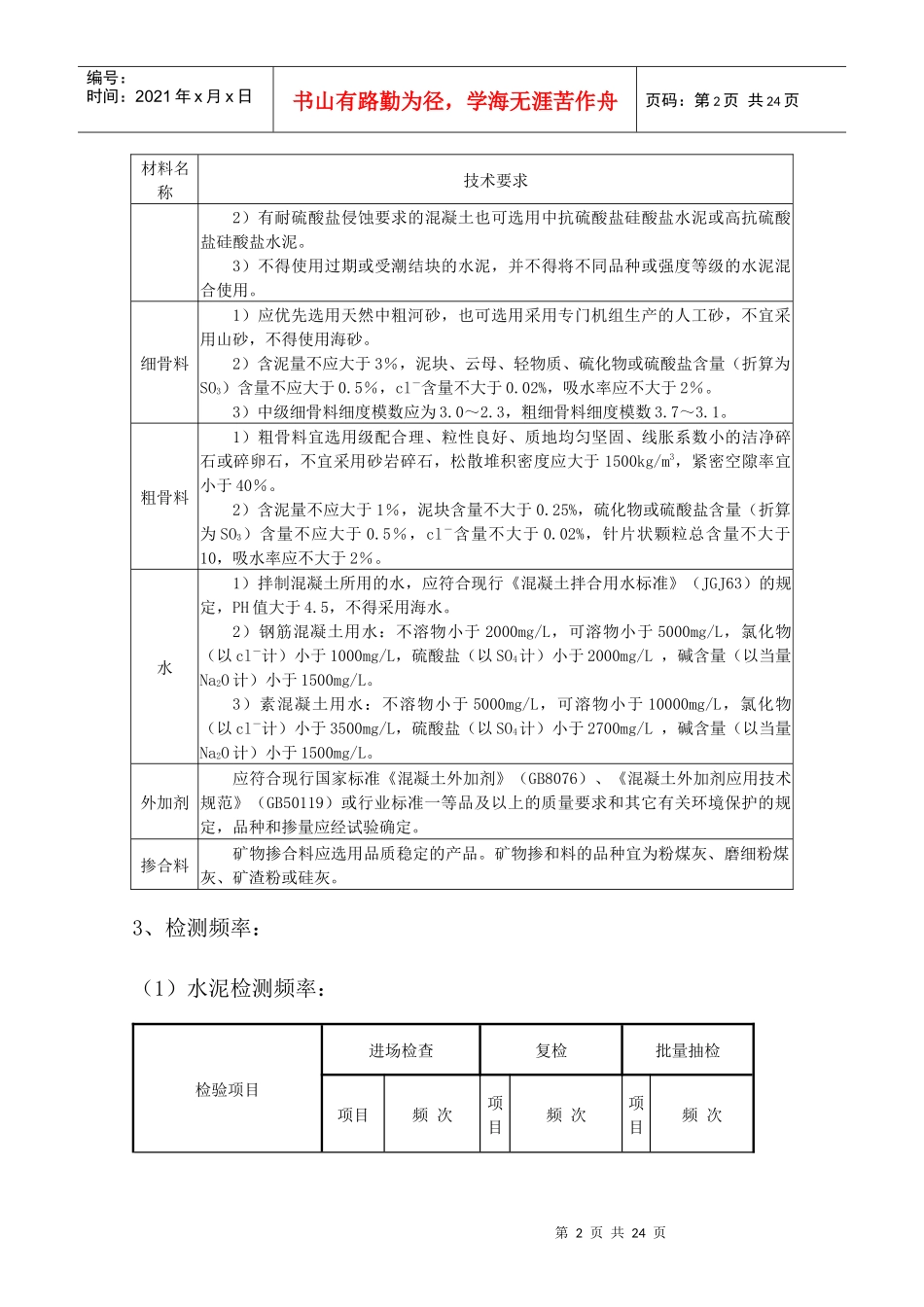

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页隧道施工试验要点一、原材料1、喷混凝土材料进场必须进行检验，除符合国家现行的有关标准外，并应符合下表要求：喷混凝土原材料技术要求材料名称技术要求水泥1）应优先采用硅酸盐水泥或普通硅酸盐水泥，强度等级不宜低于42.5MPa。2）遇含有较高可溶性硫酸盐地层或地下水地段，应按侵蚀类型和侵蚀程度采用相应的抗硫酸盐水泥；水泥的安定性、凝结时间均应合格。骨料与水泥中的碱离子可能发生反应时，应选用低碱水泥；喷混凝土需要有较高早期强度时，可选用硫铝酸盐水泥或其他早强水泥；3）有特殊要求时，应使用相应的特种水泥。砂、石1）粗骨料应采用坚硬耐久的碎石或卵石（豆石），或两者混合物。严禁选用具有潜在碱活性骨料，当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。喷混凝土中的石子最大粒径不宜大于15mm，喷射钢纤维混凝土中的石子最大粒径不宜大于10mm，骨料级配宜采用连续级配。按重量计含泥量不应大于1％，泥块含量不应大于0.25％。2）细骨料应采用坚硬耐久的中砂或粗砂，细度模数应大于2.5。砂中小于0.075mm的颗粒不应大于20％。含泥量不应大于3％，泥块含量不应大于0.5％。水水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂质，不应使用污水、海水、PH值小于4.5的酸性水、硫酸盐含量按SO42−计超过水重1％的水。外加剂1）应对混凝土的后期强度无明显损失；对混凝土和钢材无腐蚀作用；不污染环境，对人体无害。采用低碱或无碱外加剂。2）在使用外加剂前，应做与水泥的相容性试验及水泥净浆凝结效果试验，严格控制掺量；水泥净浆初凝时间不应大于5min，终凝时间不应大于10min。2、衬砌混凝土材料的技术要求材料名称技术要求水泥1）水泥宜选用硅酸盐水泥或普通硅酸盐水泥，水泥混合材宜采用矿碴或粉煤灰，水泥的强度等级不应低于42.5级，不宜使用早强水泥。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页材料名称技术要求2）有耐硫酸盐侵蚀要求的混凝土也可选用中抗硫酸盐硅酸盐水泥或高抗硫酸盐硅酸盐水泥。3）不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。细骨料1）应优先选用天然中粗河砂，也可选用采用专门机组生产的人工砂，不宜采用山砂，不得使用海砂。2）含泥量不应大于3％，泥块、云母、轻物质、硫化物或硫酸盐含量（折算为SO3）含量不应大于0.5％，cl－含量不大于0.02%，吸水率应不大于2％。3）中级细骨料细度模数应为3.0～2.3，粗细骨料细度模数3.7～3.1。粗骨料1）粗骨料宜选用级配合理、粒性良好、质地均匀坚固、线胀系数小的洁净碎石或碎卵石，不宜采用砂岩碎石，松散堆积密度应大于1500kg/m3，紧密空隙率宜小于40％。2）含泥量不应大于1％，泥块含量不大于0.25%，硫化物或硫酸盐含量（折算为SO3）含量不应大于0.5％，cl－含量不大于0.02%，针片状颗粒总含量不大于10，吸水率应不大于2％。水1）拌制混凝土所用的水，应符合现行《混凝土拌合用水标准》（JGJ63）的规定，PH值大于4.5，不得采用海水。2）钢筋混凝土用水：不溶物小于2000mg/L，可溶物小于5000mg/L，氯化物（以cl－计）小于1000mg/L，硫酸盐（以SO4计）小于2000mg/L，碱含量（以当量Na2O计）小于1500mg/L。3）素混凝土用水：不溶物小于5000mg/L，可溶物小于10000mg/L，氯化物（以cl－计）小于3500mg/L，硫酸盐（以SO4计）小于2700mg/L，碱含量（以当量Na2O计）小于1500mg/L。外加剂应符合现行国家标准《混凝土外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）或行业标准一等品及以上的质量要求和其它有关环境保护的规定，品种和掺量应经试验确定。掺合料矿物掺合料应选用品质稳定的产品。矿物掺和料的品种宜为粉煤灰、磨细粉煤灰、矿渣粉或硅灰。3、检测频率：（1）水泥检测频率：检验项目进场检查复检批量抽检项目频次项目频次项目频次第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页水泥烧失量(√)更换料源或每批进...
