高分子成型加工产品设计-插线板VIP免费

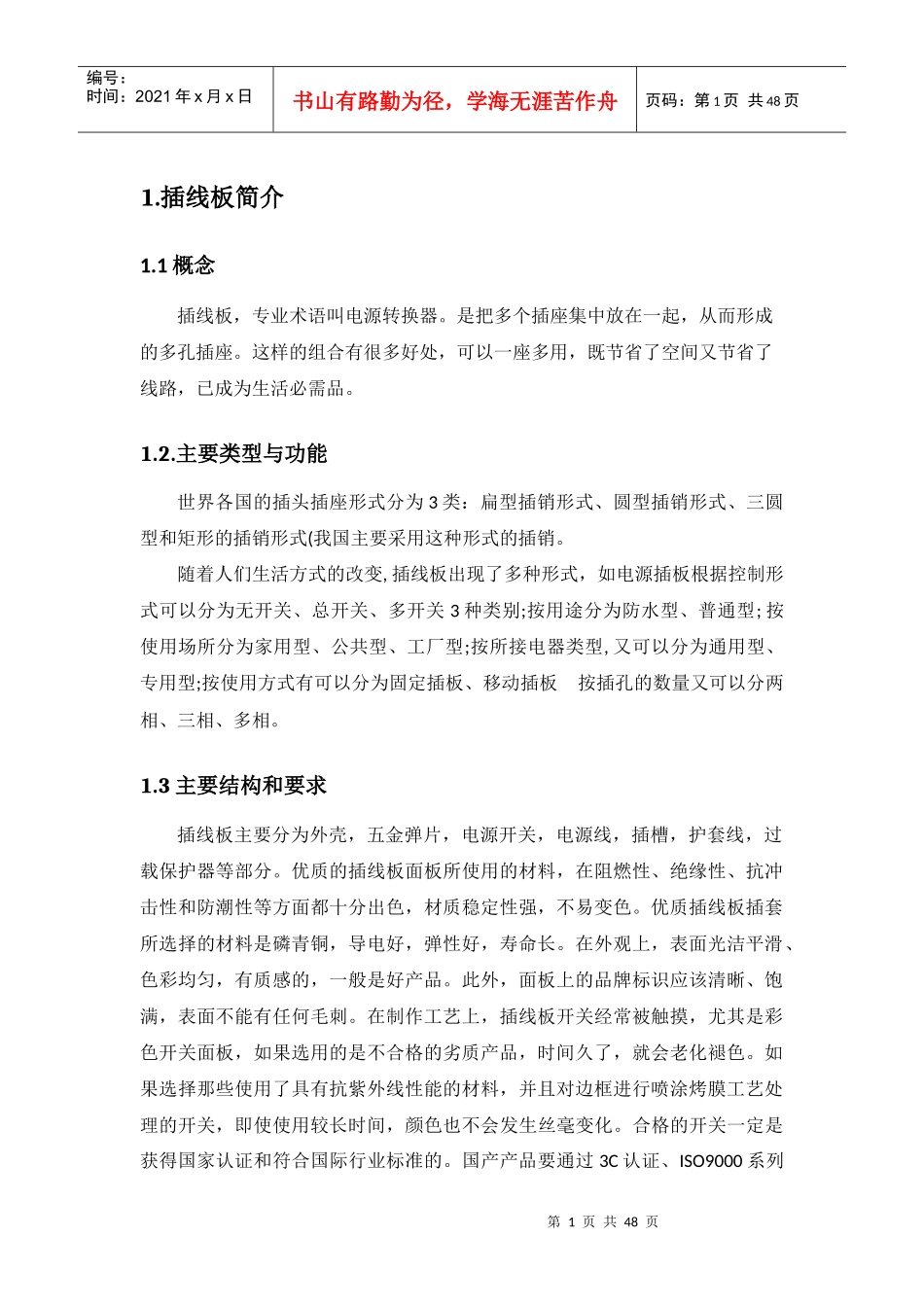

高分子成型加工产品设计-插线板_第1页
1/48

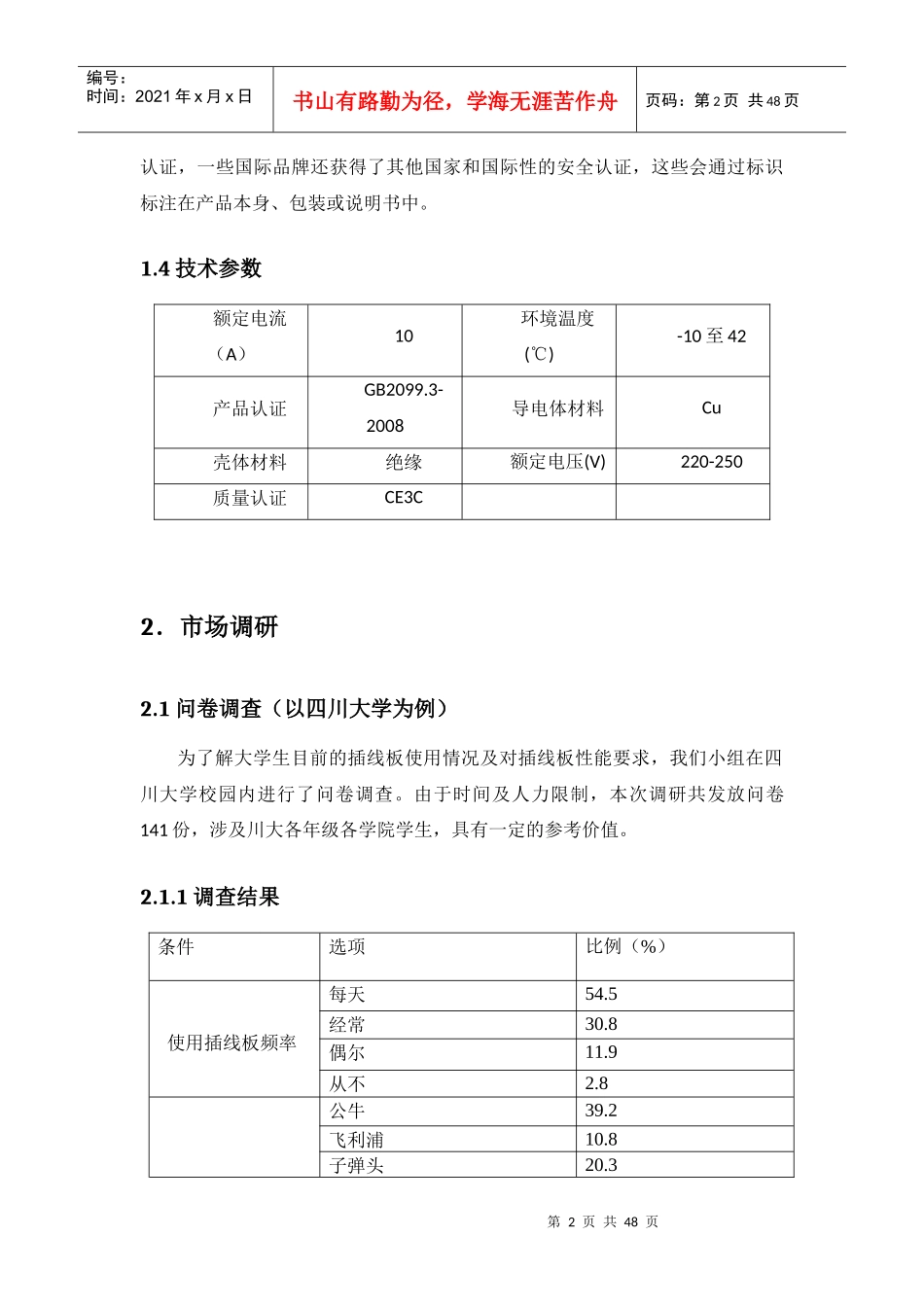

高分子成型加工产品设计-插线板_第2页
2/48

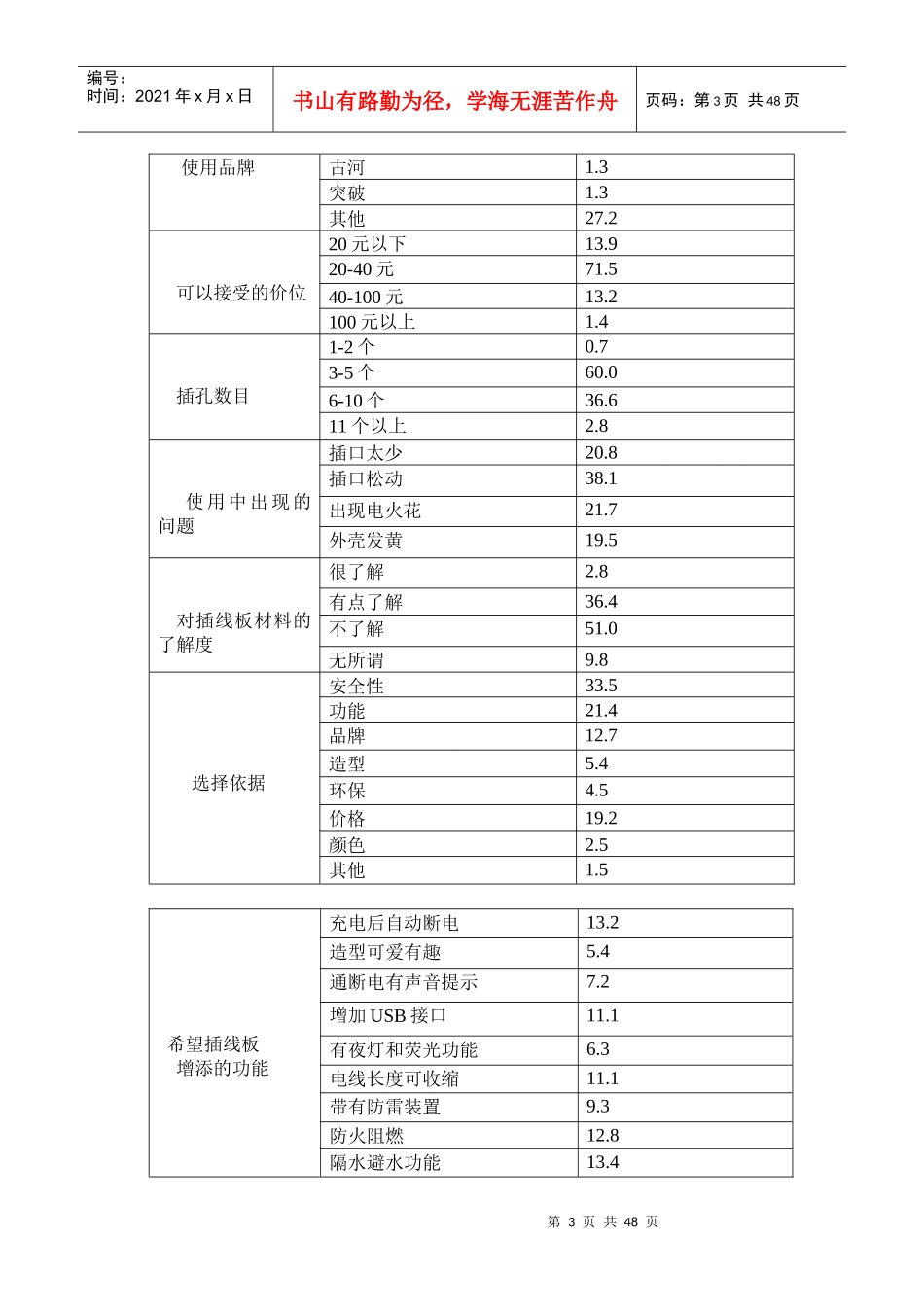

高分子成型加工产品设计-插线板_第3页
3/48
第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共48页1.插线板简介1.1概念插线板,专业术语叫电源转换器。是把多个插座集中放在一起,从而形成的多孔插座。这样的组合有很多好处,可以一座多用,既节省了空间又节省了线路,已成为生活必需品。1.2.主要类型与功能世界各国的插头插座形式分为3类:扁型插销形式、圆型插销形式、三圆型和矩形的插销形式(我国主要采用这种形式的插销。随着人们生活方式的改变,插线板出现了多种形式,如电源插板根据控制形式可以分为无开关、总开关、多开关3种类别;按用途分为防水型、普通型;按使用场所分为家用型、公共型、工厂型;按所接电器类型,又可以分为通用型、专用型;按使用方式有可以分为固定插板、移动插板按插孔的数量又可以分两相、三相、多相。1.3主要结构和要求插线板主要分为外壳,五金弹片,电源开关,电源线,插槽,护套线,过载保护器等部分。优质的插线板面板所使用的材料,在阻燃性、绝缘性、抗冲击性和防潮性等方面都十分出色,材质稳定性强,不易变色。优质插线板插套所选择的材料是磷青铜,导电好,弹性好,寿命长。在外观上,表面光洁平滑、色彩均匀,有质感的,一般是好产品。此外,面板上的品牌标识应该清晰、饱满,表面不能有任何毛刺。在制作工艺上,插线板开关经常被触摸,尤其是彩色开关面板,如果选用的是不合格的劣质产品,时间久了,就会老化褪色。如果选择那些使用了具有抗紫外线性能的材料,并且对边框进行喷涂烤膜工艺处理的开关,即使使用较长时间,颜色也不会发生丝毫变化。合格的开关一定是获得国家认证和符合国际行业标准的。国产产品要通过3C认证、ISO9000系列第2页共48页第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共48页认证,一些国际品牌还获得了其他国家和国际性的安全认证,这些会通过标识标注在产品本身、包装或说明书中。1.4技术参数额定电流(A)10环境温度(℃)-10至42产品认证GB2099.3-2008导电体材料Cu壳体材料绝缘额定电压(V)220-250质量认证CE3C2.市场调研2.1问卷调查(以四川大学为例)为了解大学生目前的插线板使用情况及对插线板性能要求,我们小组在四川大学校园内进行了问卷调查。由于时间及人力限制,本次调研共发放问卷141份,涉及川大各年级各学院学生,具有一定的参考价值。2.1.1调查结果条件选项比例(%)使用插线板频率每天54.5经常30.8偶尔11.9从不2.8公牛39.2飞利浦10.8子弹头20.3第3页共48页第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共48页使用品牌古河1.3突破1.3其他27.2可以接受的价位20元以下13.920-40元71.540-100元13.2100元以上1.4插孔数目1-2个0.73-5个60.06-10个36.611个以上2.8使用中出现的问题插口太少20.8插口松动38.1出现电火花21.7外壳发黄19.5对插线板材料的了解度很了解2.8有点了解36.4不了解51.0无所谓9.8选择依据安全性33.5功能21.4品牌12.7造型5.4环保4.5价格19.2颜色2.5其他1.5希望插线板增添的功能充电后自动断电13.2造型可爱有趣5.4通断电有声音提示7.2增加USB接口11.1有夜灯和荧光功能6.3电线长度可收缩11.1带有防雷装置9.3防火阻燃12.8隔水避水功能13.4第4页共48页第3页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共48页带有电压提示3.9带有稳压装置6.2其他功能0.22.1.2大学生希望新增添的功能:由图1可知,大部分同学插线板新添充电后自动断电、防火阻燃、隔水避水等功能,这对插线板材料本身的绝缘性能、阻燃性能以及疏水性能有很大要求。有部分学生希望插线板具有多重功能,如电线长度可以收缩、增加USB接口以及带有防雷装置等,使插线板更加方便人们的生活,具有更多的使用价值。最后,有极少数学生对插线板的外形等有一定要求。综上所述,插线板的材料、多功能性以及外形方面都有很大的提升空间。图12.1.3大学生使用中出现的问题进行分析:第5页共48页第4页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共48页图2由图2可知,多数学生在使用插线板的过程中出现了插口松动的问题...
