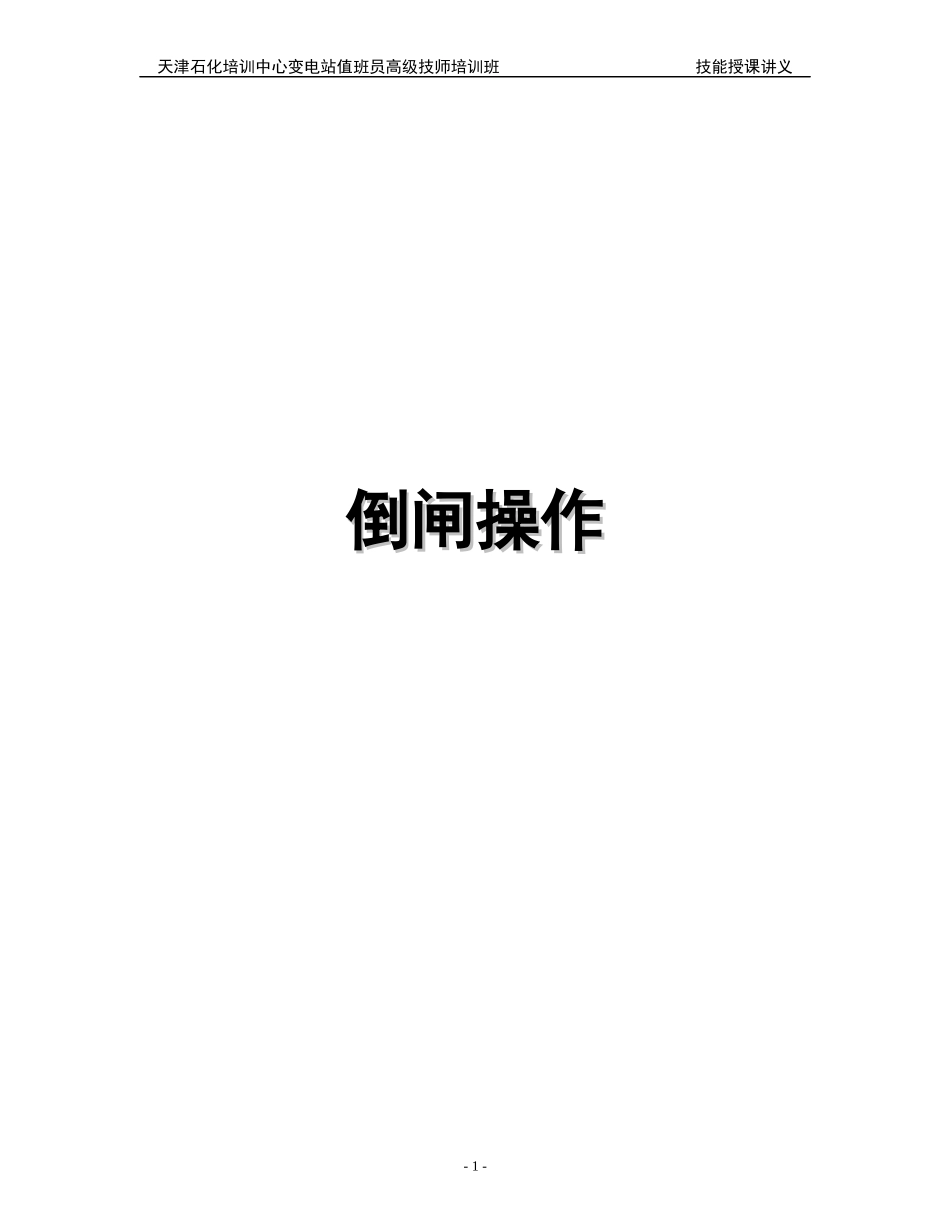

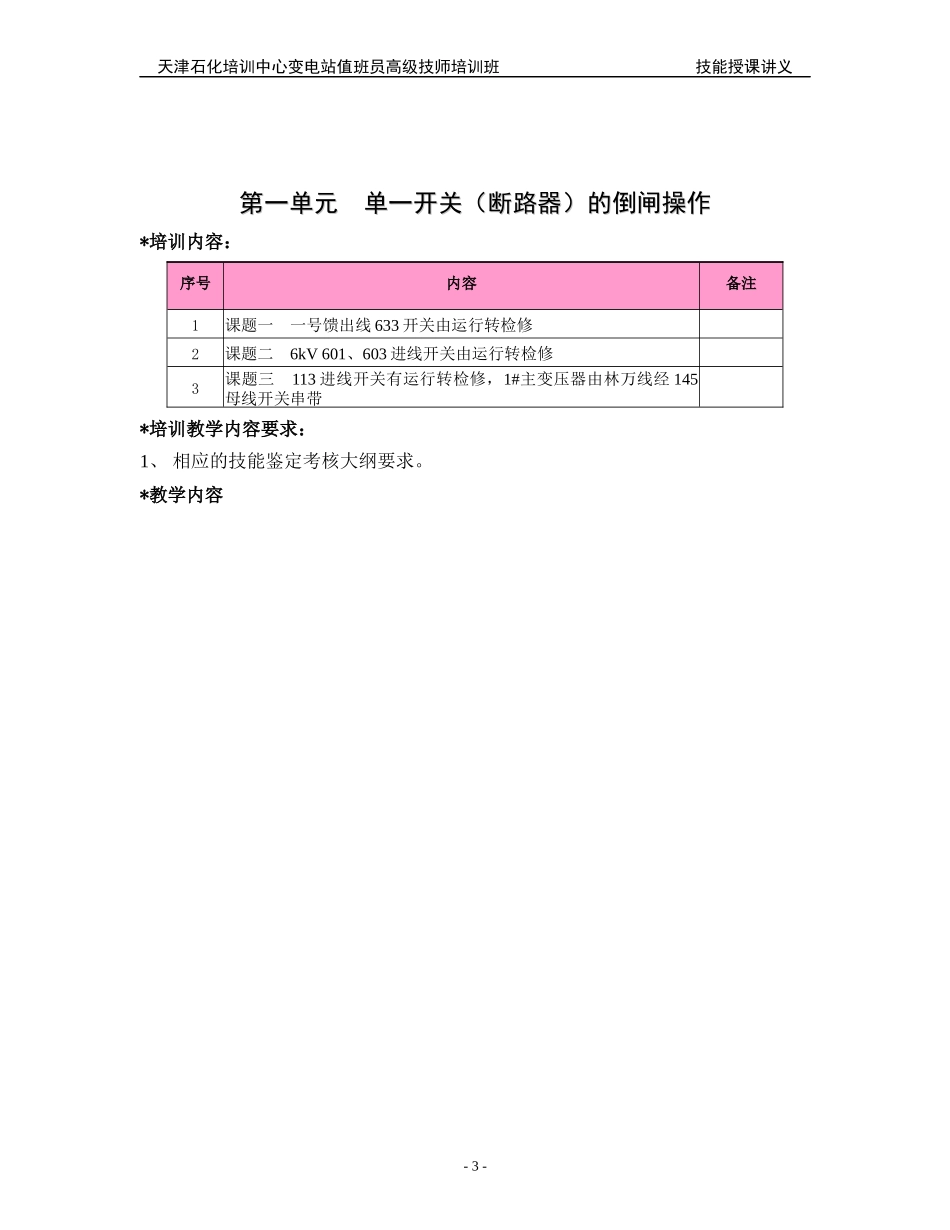

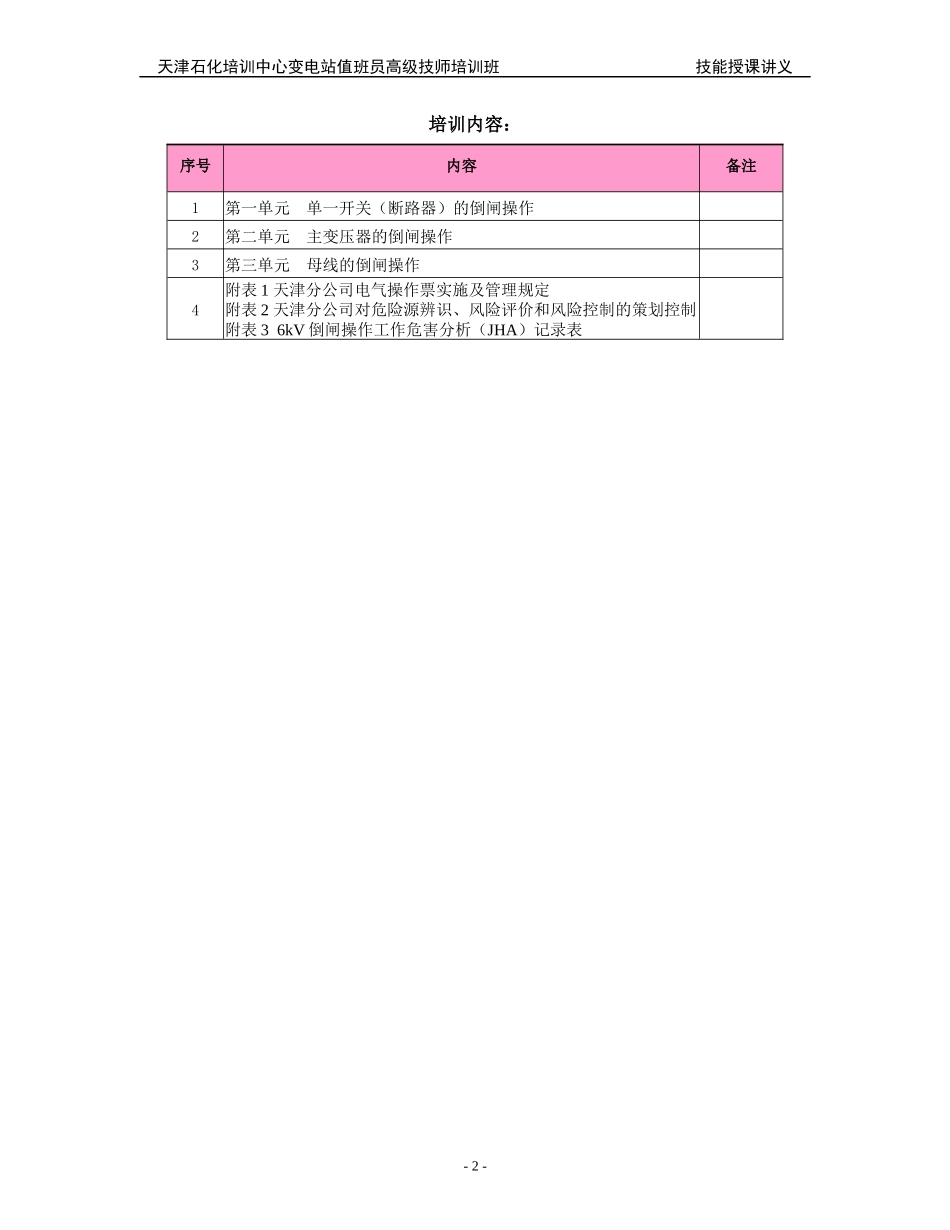

天津石化培训中心变电站值班员高级技师培训班技能授课讲义倒闸操作倒闸操作-1-天津石化培训中心变电站值班员高级技师培训班技能授课讲义培训内容：序号内容备注1第一单元单一开关（断路器）的倒闸操作2第二单元主变压器的倒闸操作3第三单元母线的倒闸操作4附表1天津分公司电气操作票实施及管理规定附表2天津分公司对危险源辨识、风险评价和风险控制的策划控制附表36kV倒闸操作工作危害分析（JHA）记录表-2-天津石化培训中心变电站值班员高级技师培训班技能授课讲义第一单元单一开关（断路器）的倒闸操作第一单元单一开关（断路器）的倒闸操作*培训内容：序号内容备注1课题一一号馈出线633开关由运行转检修2课题二6kV601、603进线开关由运行转检修3课题三113进线开关有运行转检修，1#主变压器由林万线经145母线开关串带*培训教学内容要求：1、相应的技能鉴定考核大纲要求。*教学内容-3-天津石化培训中心变电站值班员高级技师培训班技能授课讲义课题一一号馈出线课题一一号馈出线633633开关由运行转检修开关由运行转检修一、一、学习目标学习目标通过本课题学习，熟练掌握6kV开关由运行转检修的倒闸操作。二、二、相关知识相关知识1．110kV变电站主接线系统图及正常运行方式。2．电气倒闸操作票填写要求及规定。3．馈线开关倒闸操作执行规定。4．倒闸操作的方法和注意事项。5．倒闸操作的风险评估。三、三、工作程序工作程序1．接受调度预发指令或工作票。2．填写操作票。3．审查操作票。4．模拟预演。5．现场核对设备。6．唱票操作。7．检查。8．汇报。9．复查评价。四、四、注意事项注意事项五、五、实例实例一号馈出线633开关由运行转检修1.拉开一号馈出线633开关2.取下一号馈出线633开关合闸保险3.检查一号馈出线633开关确在“断”位4.将一号馈出线633开关手车拉至“试验”位5.取下一号馈出线633开关二次插头及控制保险6.将一号馈出线633开关手车拉至“检修”位7.合上一号馈出线633开关接地刀闸。一号馈出线633开关由检修转运行1.拉开一号馈出线633开关接地刀闸2.将一号馈出线633开关推入“试验”位3.给上一号馈出线633开关二次插头及控制保险4.检查一号馈出线633开关确在“断”位5.将一号馈出线633开关手车推入“工作”位6.给上一号馈出线633开关合闸保险7.合上一号馈出线633开关8.检查一号馈出线633开关确在“合”位课题二课题二6kV6016kV601、、603603进线开关由运行转检修进线开关由运行转检修一、一、学习目标学习目标通过本课题学习，熟练掌握6kV受总开关由运行转检修的倒闸操作。-4-天津石化培训中心变电站值班员高级技师培训班技能授课讲义二、二、相关知识相关知识1．110kV变电站主接线系统图及正常运行方式。2．电气倒闸操作票填写要求及规定。3．6kV受总开关倒闸操作执行规定。4．倒闸操作的方法和注意事项。5．倒闸操作的风险评估。三、三、工作程序工作程序1．接受调度预发指令或工作票。2．填写操作票。3．审查操作票。4．模拟预演。5．现场核对设备。6．唱票操作。7．检查。8．汇报。9．复查评价。四、四、注意事项注意事项五、五、实例实例6kV601、603进线开关由运行转检修1.向电力调度要令并做好记录。2.退出145母联LP－145自投合闸压板。3.检查145－4母联刀闸在“合”位。4.检查145－5母联刀闸在“合”位。5.合上145母联开关。6.检查145母联电流表有变化。7.检查145母联开关确在“合”位。8.退出605母联开关2LP－605合闸压板。9.检查605母联手车确在“工作”位。10.检查605－1隔离手车确在“工作”位。11.合上605母联开关。12.检查605母联电流表有变化。13.检查605母联开关在“合”位。14.退出606母联开关2LP－605合闸压板。15.检查606母联手车确在“工作”位。16.检查606－4隔离手车确在“工作”位。17.合上606母联开关。18.检查606母联电流表有变化。19.检查606母联开关在“合”位。20.拉开601（602）开关。21.取下601（602）开关合闸保险。22.检查601（602）开关确在“断”位。23.将601（602）开关拉至“试验”位。24.取下601（602）开关控制保险。25.拉开603（604）开关。26.取下603（604）开关合闸保险。27.检查603（604）开关确在“断”位。28.将603（60...
