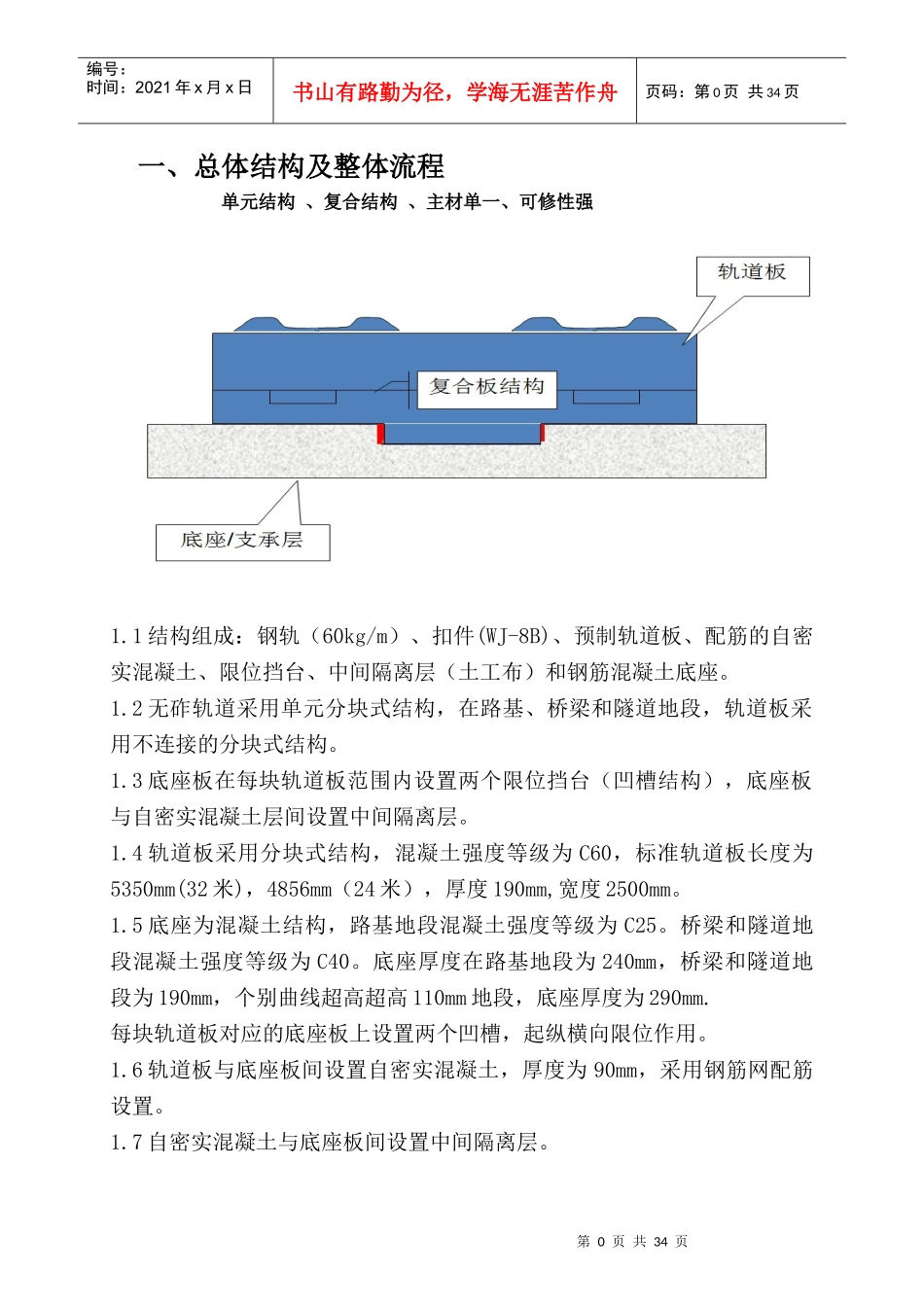

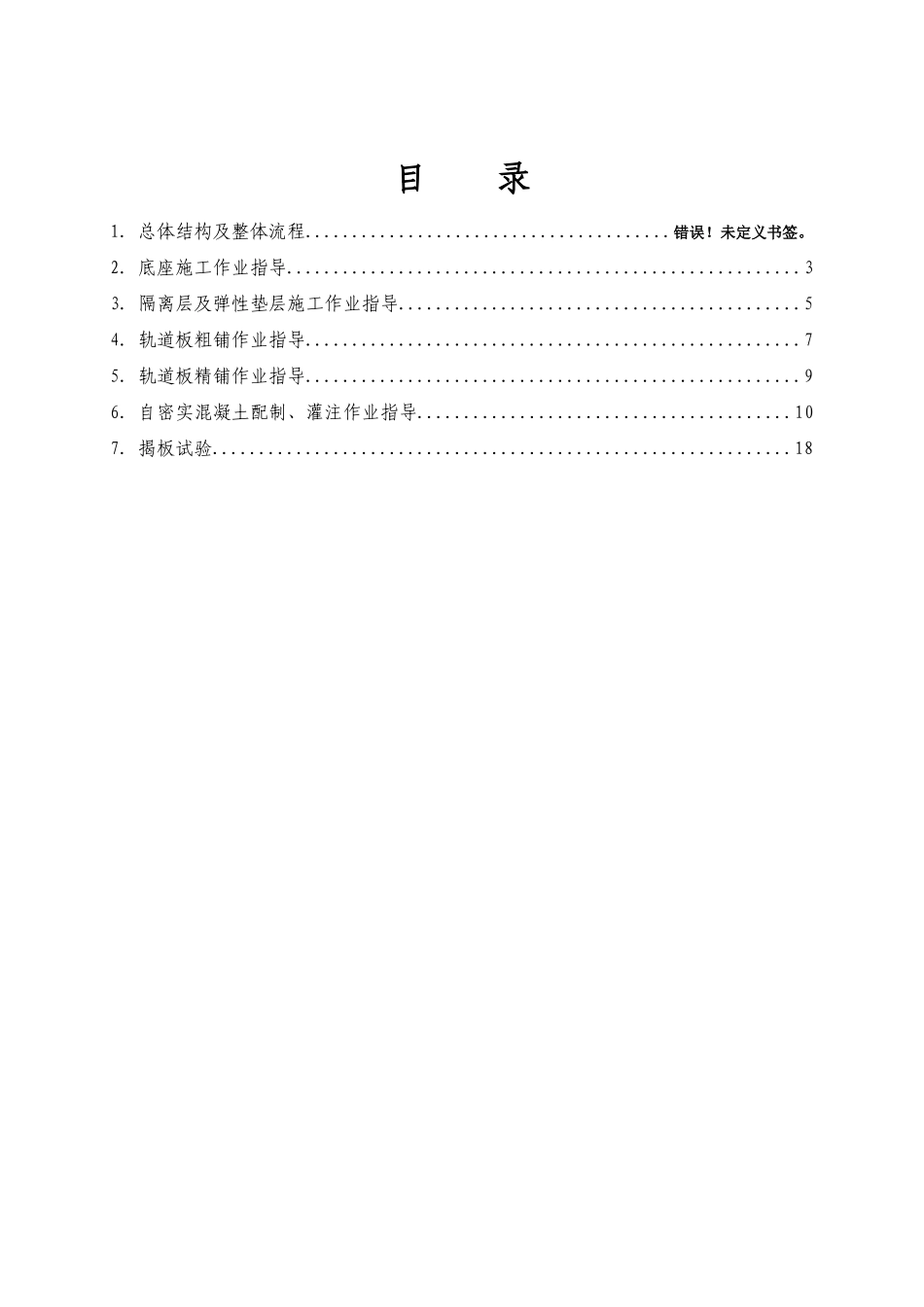

CRTSⅢ型板式无砟轨道技术培训目录1.总体结构及整体流程.......................................错误！未定义书签。2.底座施工作业指导.......................................................33.隔离层及弹性垫层施工作业指导...........................................54.轨道板粗铺作业指导.....................................................75.轨道板精铺作业指导.....................................................96.自密实混凝土配制、灌注作业指导........................................107.揭板试验..............................................................18第0页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共34页一、总体结构及整体流程单元结构、复合结构、主材单一、可修性强1.1结构组成：钢轨（60kg/m）、扣件(WJ-8B)、预制轨道板、配筋的自密实混凝土、限位挡台、中间隔离层（土工布）和钢筋混凝土底座。1.2无砟轨道采用单元分块式结构，在路基、桥梁和隧道地段，轨道板采用不连接的分块式结构。1.3底座板在每块轨道板范围内设置两个限位挡台（凹槽结构），底座板与自密实混凝土层间设置中间隔离层。1.4轨道板采用分块式结构，混凝土强度等级为C60，标准轨道板长度为5350mm(32米)，4856mm（24米），厚度190mm,宽度2500mm。1.5底座为混凝土结构，路基地段混凝土强度等级为C25。桥梁和隧道地段混凝土强度等级为C40。底座厚度在路基地段为240mm，桥梁和隧道地段为190mm，个别曲线超高超高110mm地段，底座厚度为290mm.每块轨道板对应的底座板上设置两个凹槽，起纵横向限位作用。1.6轨道板与底座板间设置自密实混凝土，厚度为90mm，采用钢筋网配筋设置。1.7自密实混凝土与底座板间设置中间隔离层。第1页共34页第0页共34页长钢轨铺设轨道静态精调无砟轨道铺设施工准备路基面(梁面或隧底)清理混凝土生产运输底座混凝土施工轨道基准点（CPⅣ）测设与评估轨道板运输及存放粗铺自密实混凝土制备及运输自密实混凝土灌注轨道板吊装、自密实混凝土钢筋焊接网片与轨道板底部门式钢筋连接绑扎底座钢筋模板施工轨道板精确调整中间隔离层及限位挡台周围弹性垫层铺设自密实混凝土模板施工CPⅢ控制网测设与评估线下工程沉降变形观测评估编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页1.8CRTSⅢ型板式无砟轨道施工工艺流程第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页二、底座施工作业指导2.1施工工艺流程钢筋混凝土结构，底座板宽度较轨道板边缘各宽200mm，为2900mm；底座板厚度为190mm，底座混凝土强度等级为C40，钢筋为CRB550级冷轧带肋钢筋焊接网（工厂化加工制作）。桥梁每一块轨道板对应的底座位置设置伸缩缝一道，伸缩缝宽20mm，采用聚乙烯泡沫板或泡沫橡胶板填缝，并采用聚氨脂或沥青软膏密封，其填充厚度不小于30mm，底座板间不连接。桥梁施工工艺流程图2.2路基施工工艺流程施工准备梁面验收钢筋网片安装限位凹槽、底座板模板安装底座板砼浇筑砼养护填充填缝材料检查验收第3页共34页第2页共34页测量放样混凝土施工基础开挖端梁钢筋施工养护编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页路基无砟轨道底座在设计时速为200km时采用连续浇筑。底座宽度3100mm，厚度240mm，且路基曲线段地段由基床表层提供曲线超高值。底座在每块轨道板范围内设置两个限位凹槽，采用凹槽结构，深100mm，长宽尺寸为1000mm×700mm。凹槽周围（侧面）设置弹性垫层。路基底座根据所处位置的不同主要分2种结构形式，即普通路基上和路基无砟轨道起点、终点地段上底座。（1）普通路基上底座结构自上而下为：19cm轨道板、9cm自密性混凝土、24cm砼底座。（2）路基起点、终点6m左右和11m左右底座下部设置端梁。路基地段底座混凝土强度等级采用C25，对材料的选定、施工工艺及耐久性要求按照设计文件执行。端梁施工流程见下图路基底座板施工工艺流程图测量放样底座板钢筋焊接网片安装底座板、限位凹槽安装模板高程及中线控制第4页共34页第3...
