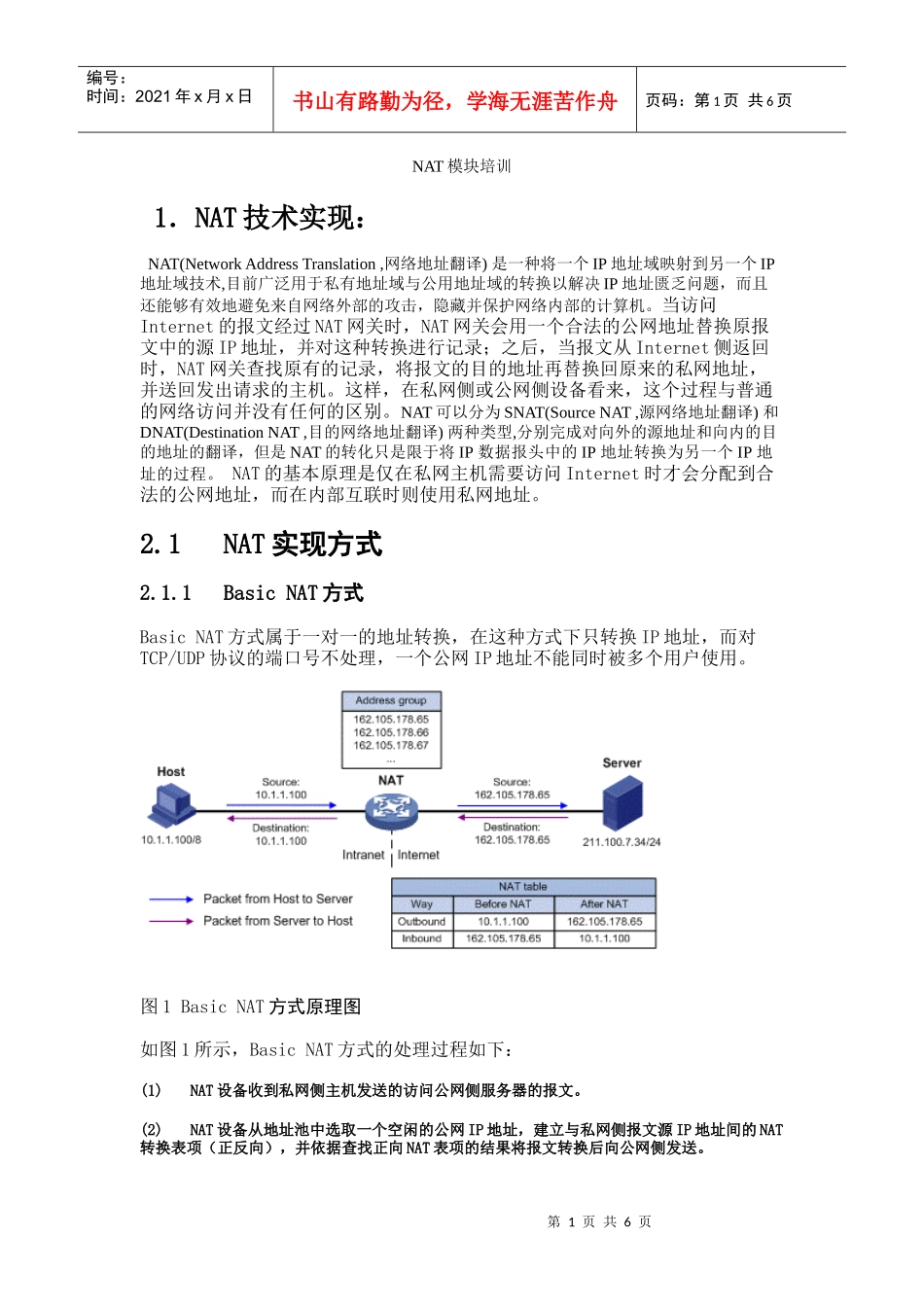

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页NAT模块培训1．NAT技术实现：NAT(NetworkAddressTranslation,网络地址翻译)是一种将一个IP地址域映射到另一个IP地址域技术,目前广泛用于私有地址域与公用地址域的转换以解决IP地址匮乏问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。当访问Internet的报文经过NAT网关时，NAT网关会用一个合法的公网地址替换原报文中的源IP地址，并对这种转换进行记录；之后，当报文从Internet侧返回时，NAT网关查找原有的记录，将报文的目的地址再替换回原来的私网地址，并送回发出请求的主机。这样，在私网侧或公网侧设备看来，这个过程与普通的网络访问并没有任何的区别。NAT可以分为SNAT(SourceNAT,源网络地址翻译)和DNAT(DestinationNAT,目的网络地址翻译)两种类型,分别完成对向外的源地址和向内的目的地址的翻译，但是NAT的转化只是限于将IP数据报头中的IP地址转换为另一个IP地址的过程。NAT的基本原理是仅在私网主机需要访问Internet时才会分配到合法的公网地址，而在内部互联时则使用私网地址。2.1NAT实现方式2.1.1BasicNAT方式BasicNAT方式属于一对一的地址转换，在这种方式下只转换IP地址，而对TCP/UDP协议的端口号不处理，一个公网IP地址不能同时被多个用户使用。图1BasicNAT方式原理图如图1所示，BasicNAT方式的处理过程如下：(1)NAT设备收到私网侧主机发送的访问公网侧服务器的报文。(2)NAT设备从地址池中选取一个空闲的公网IP地址，建立与私网侧报文源IP地址间的NAT转换表项（正反向），并依据查找正向NAT表项的结果将报文转换后向公网侧发送。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页(3)NAT设备收到公网侧的回应报文后，根据其目的IP地址查找反向NAT表项，并依据查表结果将报文转换后向私网侧发送。说明：由于BasicNAT这种一对一的转换方式并未实现公网地址的复用，不能有效解决IP地址短缺的问题，因此在实际应用中并不常用。2.1.2NAPT方式由于BasicNAT方式并未实现地址复用，因此并不能解决公网地址短缺的问题，而NAPT方式则可以解决这个问题。NAPT方式属于多对一的地址转换，它通过使用“IP地址＋端口号”的形式进行转换，使多个私网用户可共用一个公网IP地址访问外网，因此是地址转换实现的主要形式。图2NAPT方式原理图如图2所示，NAPT方式的处理过程如下：(1)NAT设备收到私网侧主机发送的访问公网侧服务器的报文。(2)NAT设备从地址池中选取一对空闲的“公网IP地址＋端口号”，建立与私网侧报文“源IP地址＋源端口号”间的NAPT转换表项（正反向），并依据查找正向NAPT表项的结果将报文转换后向公网侧发送。(3)NAT设备收到公网侧的回应报文后，根据其“目的IP地址＋目的端口号”查找反向NAPT表项，并依据查表结果将报文转换后向私网侧发送。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2.1.3NATServer方式出于安全考虑，大部分私网主机通常并不希望被公网用户访问。但在某些实际应用中，需要给公网用户提供一个访问私网服务器的机会。而在BasicNAT或NAPT方式下，由于由公网用户发起的访问无法动态建立NAT表项，因此公网用户无法访问私网主机。NATServer（NAT内部服务器）方式就可以解决这个问题——通过静态配置“公网IP地址＋端口号”与“私网IP地址＋端口号”间的映射关系，NAT设备可以将公网地址“反向”转换成私网地址。图3NATServer方式原理图如图3所示，NATServer方式的处理过程如下：(1)在NAT设备上手工配置静态NAT转换表项（正反向）。(2)NAT设备收到公网侧主机发送的访问私网侧服务器的报文。(3)NAT设备根据公网侧报文的“目的IP地址＋目的端口号”查找反向静态NAT表项，并依据查表结果将报文转换后向私网侧发送。(4)NAT设备收到私网侧的回应报文后，根据其“源IP地址＋源端口号”查找正向静态NAT表项，并依据查表结果将报文转换后向公网侧发送。NAT还可以分为静态NAT和动态NAT：-静态NAT，将内部网络中的每个主机都永久映射成外部网络中的某个...
