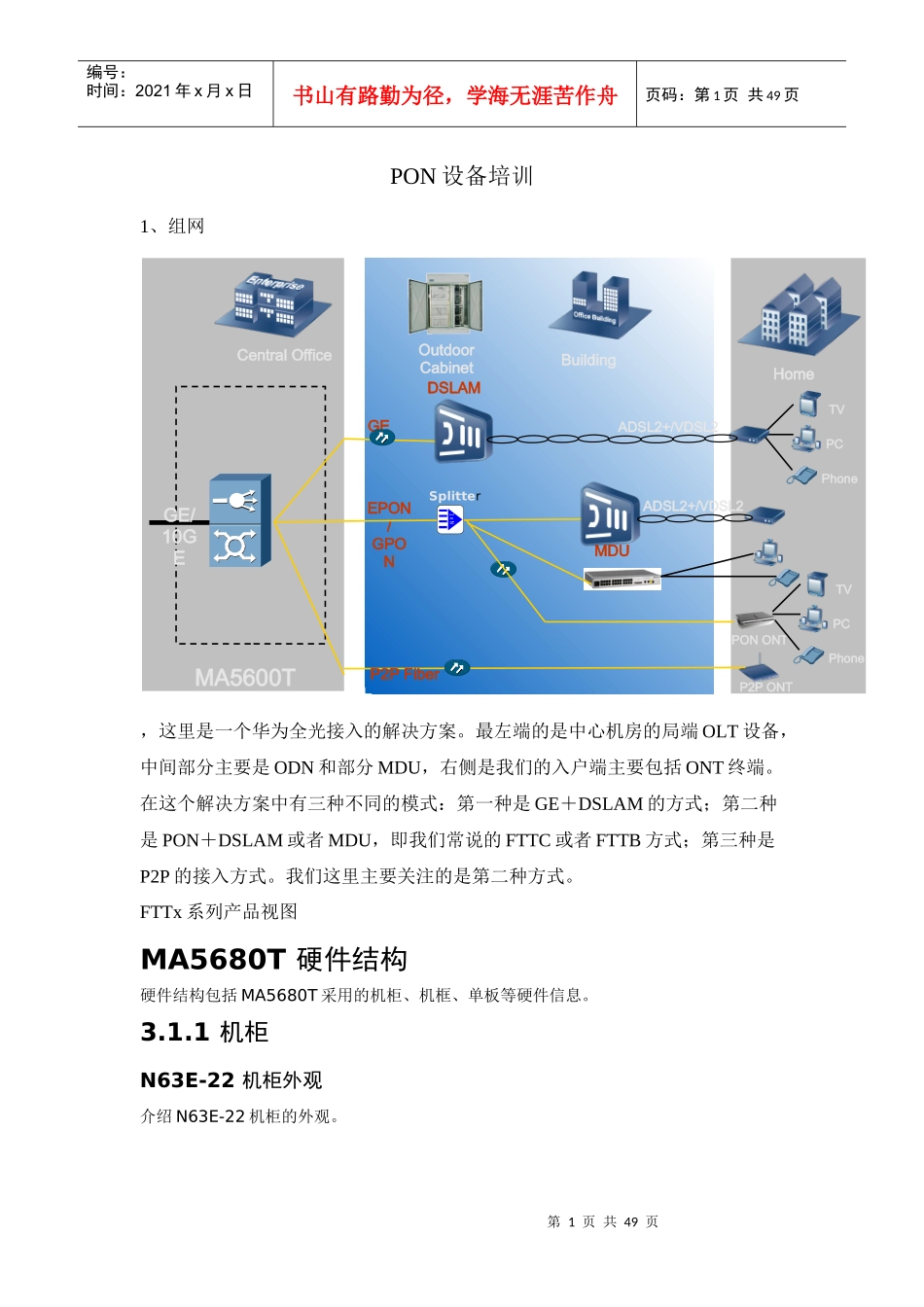

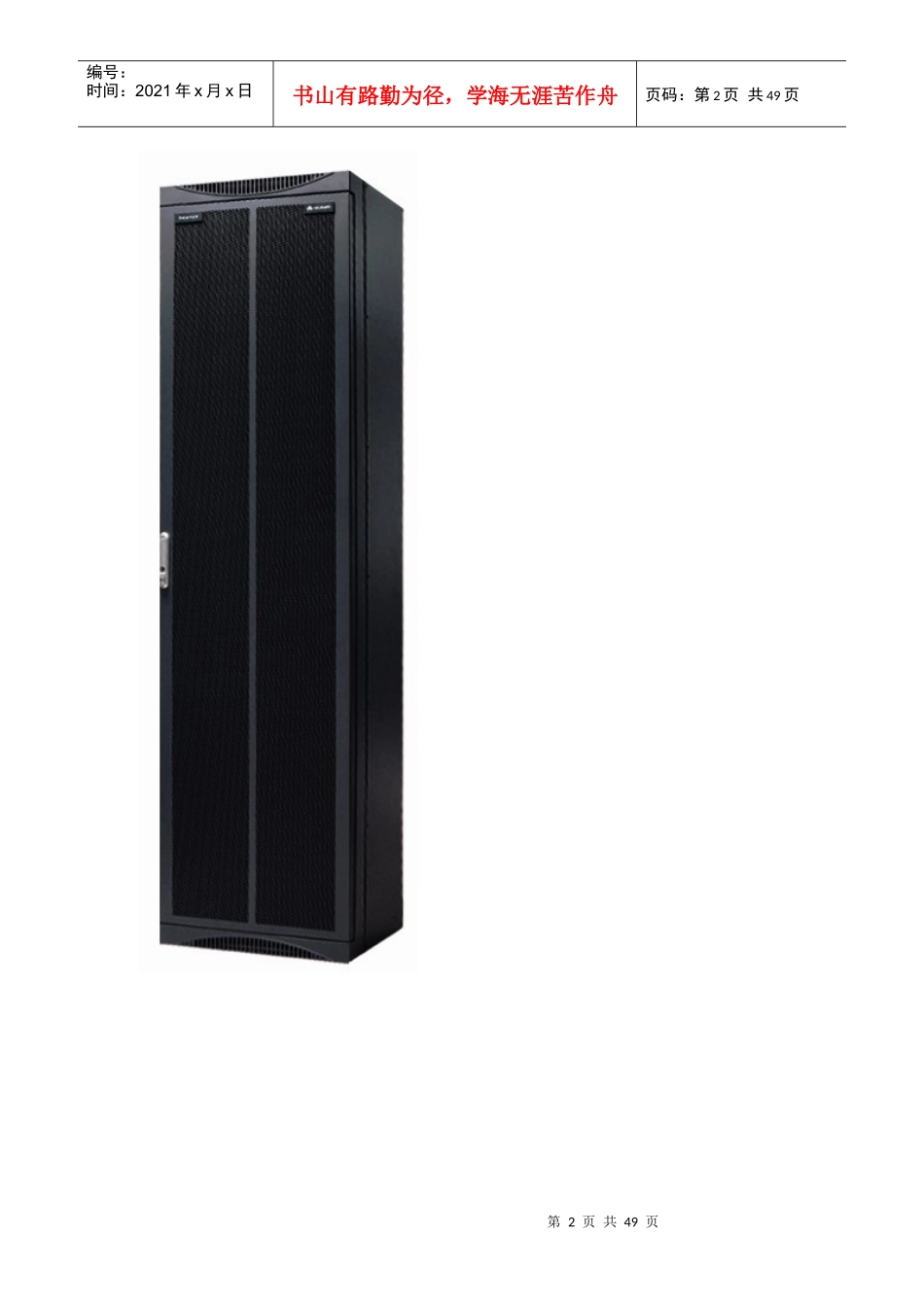

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页PON设备培训1、组网，这里是一个华为全光接入的解决方案。最左端的是中心机房的局端OLT设备，中间部分主要是ODN和部分MDU，右侧是我们的入户端主要包括ONT终端。在这个解决方案中有三种不同的模式：第一种是GE＋DSLAM的方式；第二种是PON＋DSLAM或者MDU，即我们常说的FTTC或者FTTB方式；第三种是P2P的接入方式。我们这里主要关注的是第二种方式。FTTx系列产品视图MA5680T硬件结构硬件结构包括MA5680T采用的机柜、机框、单板等硬件信息。3.1.1机柜N63E-22机柜外观介绍N63E-22机柜的外观。MA5600TEPON/GPONGEADSL2+/VDSL2DSLAMCentralOfficeOutdoorCabinetHomePONONTMDUBuildingGE/10GEADSL2+/VDSL2SplitterPCTVPhonePCTVPhoneP2PONTP2PFiber第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页3.1.2机框本主题主要介绍了机框的外观和配置。ETSI业务框外观ETSI业务框有23个槽位，顶部配置一个风扇框。业务框通过挂耳固定在机柜中第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页第6页共49页第5页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共49页IEC业务框外观IEC业务框有21个槽位，顶部配置一个风扇框。业务框通过挂耳固定在机柜中。本主题介绍IEC业务框的外观。第7页共49页第6页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共49页IEC业务框提供14个业务板槽位和2个主控板槽位，本主题主要介绍了可以插的单板类型和槽位限制。MA5683T机箱外观MA5683T机箱是高6U的设备。第8页共49页第7页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共49页FTTH组网应用第9页共49页第8页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共49页FTTB组网应用第10页共49页第9页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共49页MA5680T/MA5683T支持FTTB（FiberToTheBuilding）组网应用，通过PON接口接入放置于楼道的多种ONU设备(MDU或者ONT)。业务描述MA5680T/MA5683T可以应用在FTTB（FiberToTheBuilding）的环境中，针对布放了双绞线或者网线的现有公寓或者办公楼。MA5680T/MA5683T通过光纤连接到放置于楼道内的ONU，为楼内用户提供语音、数据和视频业务。FTTB网络结构更适用于集中的公寓住宅和小企事业单位办公楼。组网图FTTB组网应用如图5-2所示，MA5680T/MA5683T作为OLT设备使用。在FTTB的组网应用中，MA5680T/MA5683T通过光纤与布放在楼道中的ONU设备连接，为用户提供多种业务。第11页共49页第10页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共49页MA5680T/MA5683T提供两种方式接入ONU设备：l方式一：ONU放置于楼道中，通过GPON或者EPON线路接入到MA5680T/MA5683T。方式二：ONU放置于楼道中，通过以太网光接口（FE或者GE）接入到MA5680T/MA5683T。业务实现方面，介绍如下：l对于语音业务VoIP终端（如Phone）通过POTS接口与ONU设备连接，经由ONU和MA5680T/MA5683T最终接入软交换网络。l对于数据业务–PC接入到HGW，HGW经由楼道里的ONU设备接入到MA5680T/MA5683T，上行经BRAS设备接入IP网络。–PC接入到xDSLModem，xDSLModem经由楼道里的ONU设备接入到MA5680T/MA5683T，上行经BRAS设备接入IP网络。l对于视频业务可采用IPTV的方式，为终端用户提供视频业务。基于IP组播流提供视频业务，并给用户提供可选择的节目源。MA5680T/MA5683T基于IGMPProxy和可控组播实现对组播用户的权限管理和节目管理，组播用户通过MA5680T/MA5683T的鉴权后其IGMP协议报文由MA5680T/MA5683T发送给汇聚网络设备。视频业务流从组播服务器下发，经由骨干网...
