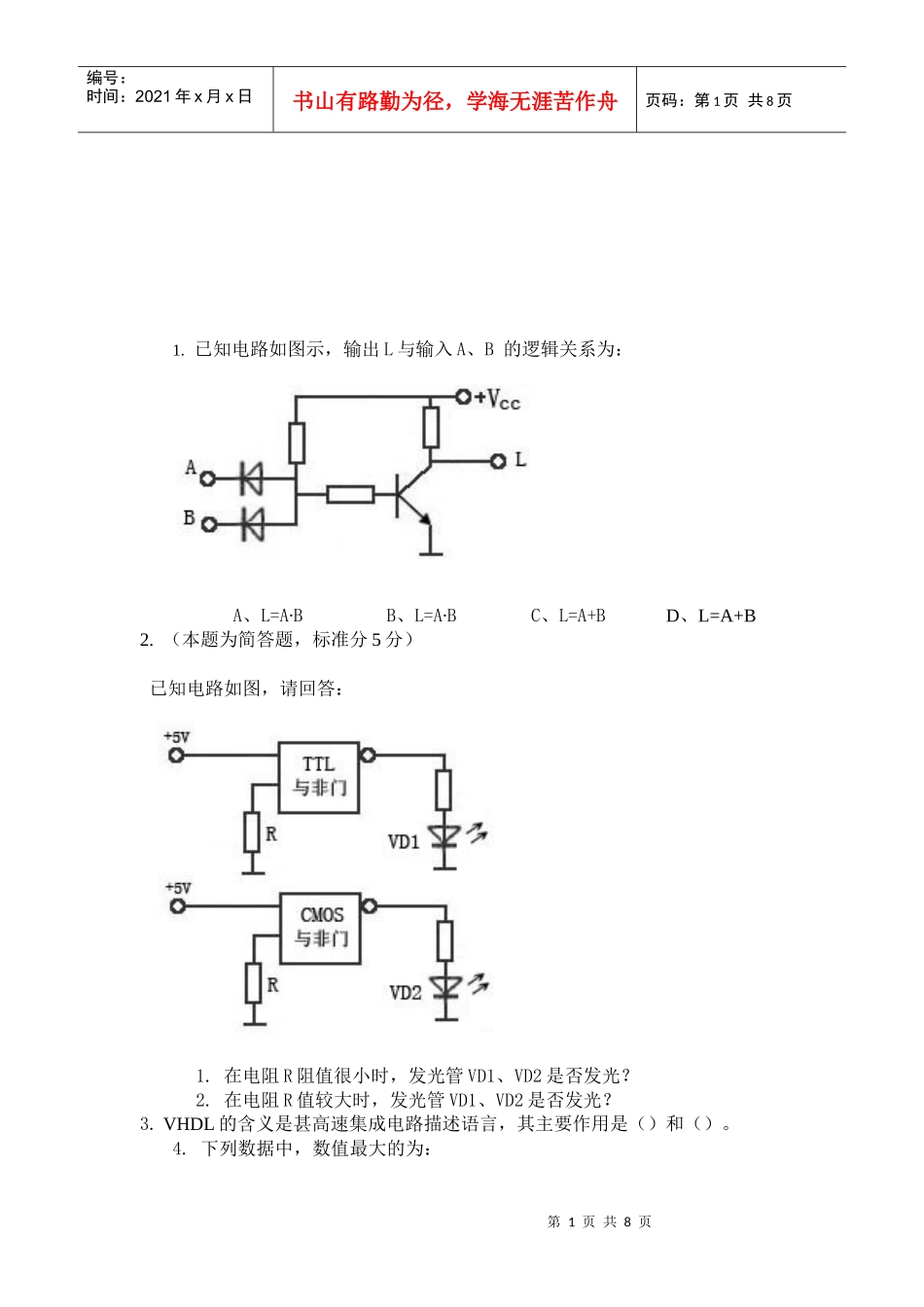

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1.已知电路如图示，输出L与输入A、B的逻辑关系为：A、L=A∙BB、L=A∙BC、L=A+BD、L=A+B2.（本题为简答题，标准分5分）已知电路如图，请回答：1.在电阻R阻值很小时，发光管VD1、VD2是否发光？2.在电阻R值较大时，发光管VD1、VD2是否发光？3.VHDL的含义是甚高速集成电路描述语言，其主要作用是（）和（）。4.下列数据中，数值最大的为：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页A、（101001）2B、（52）10C、（00101001）BCDD、（231）165.已知放大电路输入波形是较为理想的方波，其输出信号的波形可能为V01或V02，其主要原因可能与放大器的下限截止频率fL和上限截止频率fH有关：A、产生波形失真的主要原因是fL、fH均过低B、产生波形失真的主要原因是fL、fH均过高C、产生V01波形失真的主要原因是fL过低，产生V02波形失真的主要原因是fH过高D、产生V01波形失真的主要原因是fL过高，产生V02波形失真的主要原因是fH过低6.FPGA的显著特点是它的灵活性、高速性及丰富的资源。7.当51单片机被复位后，程序计数器PC中的内容总是被设置成0000H。8.N进制计数器可以实现（N-1）次分频。9.（本题为简答题，标准分5分）已知电路如下，输入为方波，周期为2μS,请回答：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1.若要求输出V0仍近似为方波，RC值大致为多少？2.若要求输出V0近似为三角波，RC值大致为多少？3.将本电路改为微分电路，应如何处理？RC值大致为多少？10．已知放大电路如图示，若电容Ce值变小，则会造成：A、下限截止频率fL变低上限截止频率fH变高B、fL变高，fH变低C、fL、fH均变高D、fL、fH圴变低11.示波器正常，但打开电源后，看不到扫描线或亮点，其可能的原因有：A、Y轴衰减过大或过小B、扫描周期过长或过短C、上下位移调节不当D、触发扫描旋转位置不当12.采用软件去按键抖动影响的办法是在检测到有键位按下时，执行一个（），之后再确认该键电平是否仍（）。13.（本题为综合设计题，标准分10分）第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页已知某温度采集系统的信号调理及A/D转换的部分电路，如图所示，图中电阻RX用来模拟温度传感器的数值变化，其值由100Ω～138.5Ω可变，相应代表温度0℃～100℃的变化，请回答：1.求两级放大器的总增益（电位器取值1.8KΩ）。（3分）2.求RX变化（100～138.5Ω）时，P点电位的变化范围。（3分）3.求A/D转换器输入端Q点信号电压变化范围。（2分）4.若要求温度误差为0.2℃，则至少需要多少位的A/D转换器？（2分）14.51单片机的P0～P3四个I/O端口，在作输入接口使用时，均需由CPU向其写入“1”，以免误读。15.低通滤波电路对信号的相移为正值，即输出信号的相位要落后于输入信号一个相角。16.已知倍压整流滤波电路如图示，已知输入的交流电压为10伏，则二极管D1的耐压为：第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页A、大于10VB、大于14.14VC、大于20VD、大于28.28V17.逻辑代数中，存在下述关系：A+BC=(A+B)(A+C)。18.74LS47是输出低电平有效的7段字形译码器，与其相配合使用的LED数码管应为共阴接法。19.在共e、共b、共c三类放大器中，通频带最宽的是放大器，通频带最窄的是放大器。20.（本题为简答题，标准分5分）已知电流/电压（I/V）转换电路如图示，请回答：1.计算A点电压变化值。2.运放起什么作用？计算放大倍数。3.计算输出电压V0之变化值。21.SRAM和DRAM均为RAM存储器，二者的容量与读写速度为：A、SRAM有极高的读写速度及大容量B、DRAM有极高的读写速度及大容量C、SRAM有极高的读写速度，DRAM有更大的容量D、DRAM有极高的读写速度，SRAM有更大的容量22.用示波器测量晶体振荡电路时，造成振荡器停振，可能的原因为：A、晶体振荡电路的输出电阻过低B、示波器的频带宽度不够C、示波器的高频等效阻抗偏低D、示波器的高频等效阻抗偏高23．已知放...
