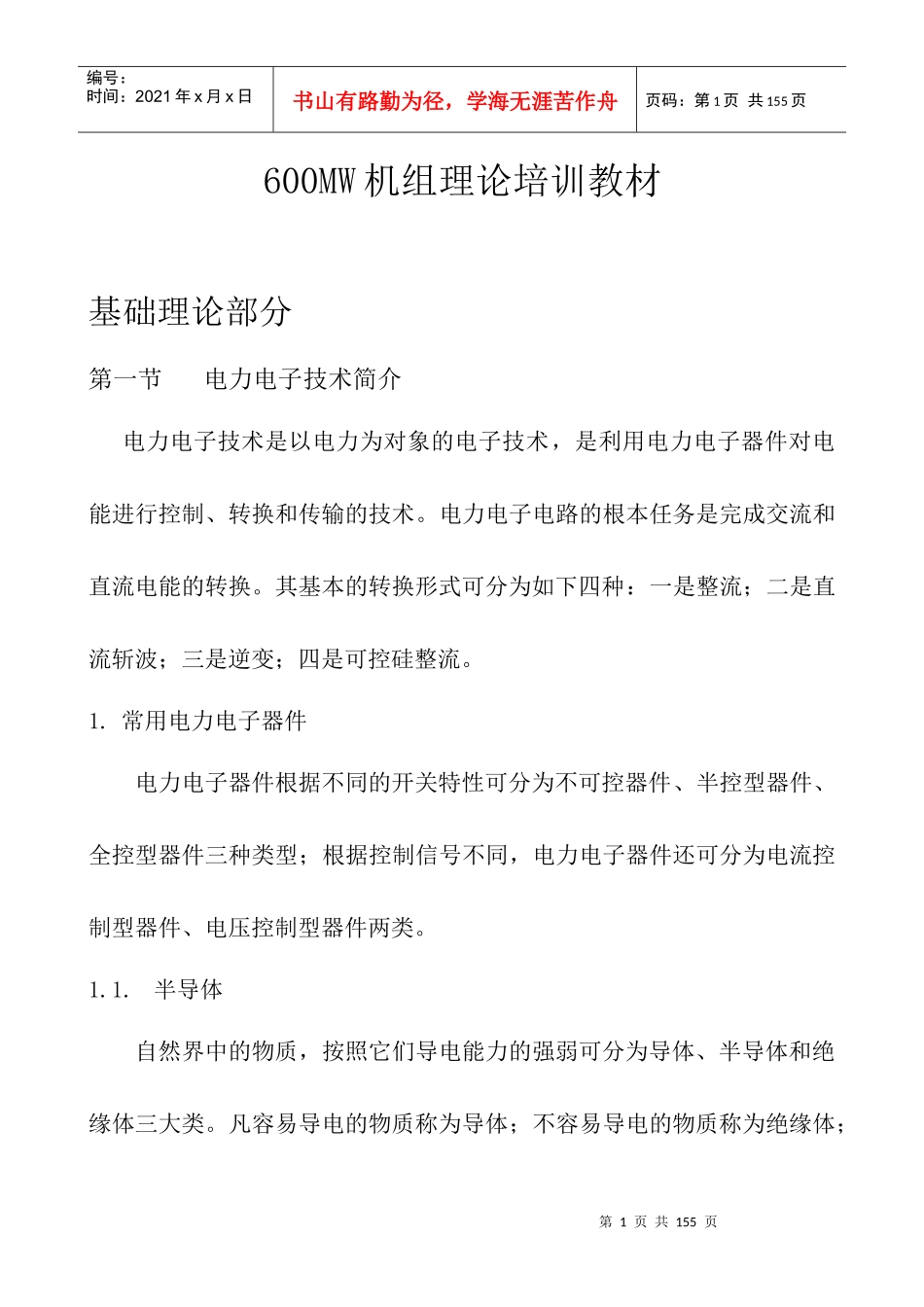

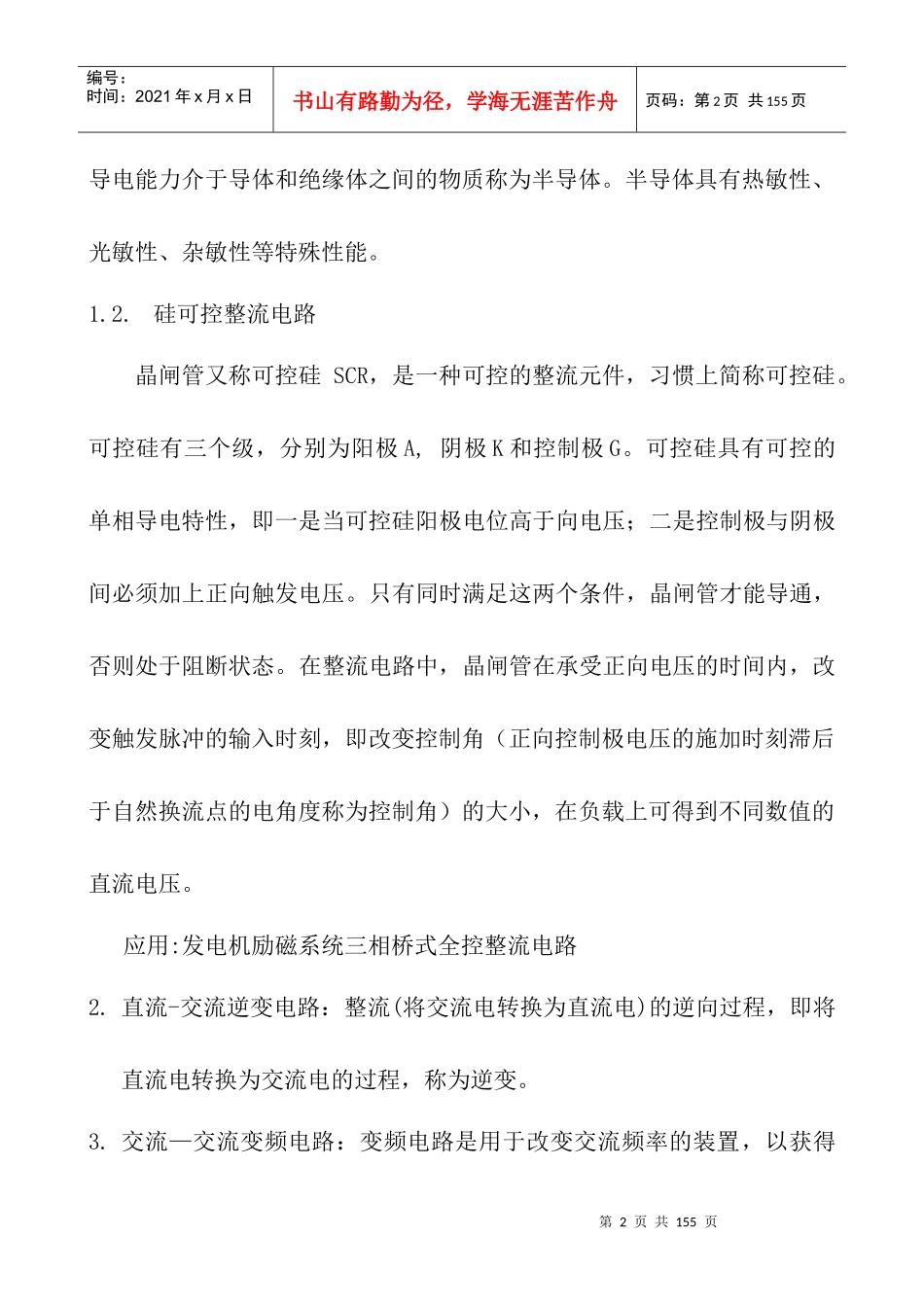

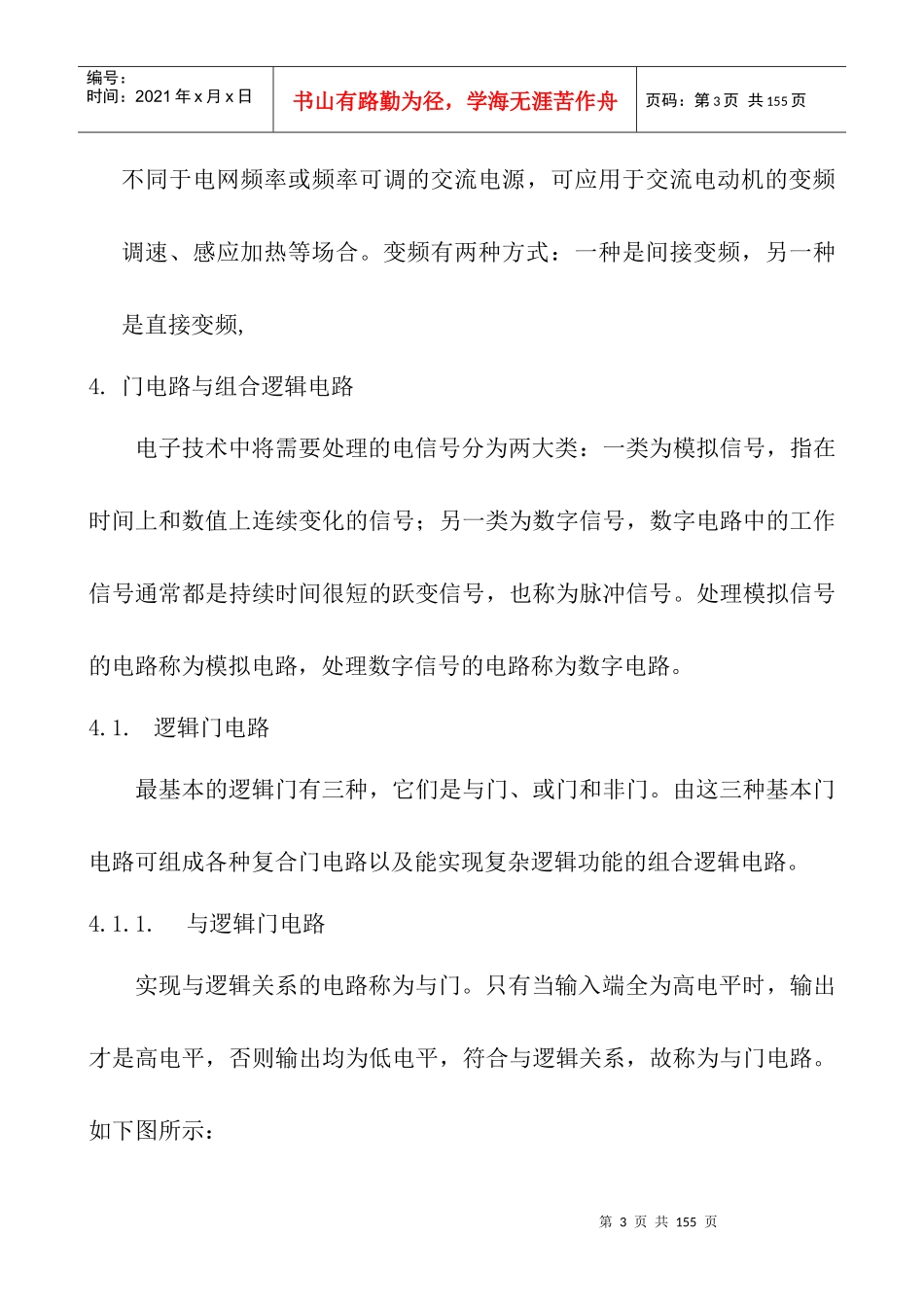

第1页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共155页600MW机组理论培训教材基础理论部分第一节电力电子技术简介电力电子技术是以电力为对象的电子技术，是利用电力电子器件对电能进行控制、转换和传输的技术。电力电子电路的根本任务是完成交流和直流电能的转换。其基本的转换形式可分为如下四种：一是整流；二是直流斩波；三是逆变；四是可控硅整流。1.常用电力电子器件电力电子器件根据不同的开关特性可分为不可控器件、半控型器件、全控型器件三种类型；根据控制信号不同，电力电子器件还可分为电流控制型器件、电压控制型器件两类。1.1.半导体自然界中的物质，按照它们导电能力的强弱可分为导体、半导体和绝缘体三大类。凡容易导电的物质称为导体；不容易导电的物质称为绝缘体；第2页共155页第1页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共155页导电能力介于导体和绝缘体之间的物质称为半导体。半导体具有热敏性、光敏性、杂敏性等特殊性能。1.2.硅可控整流电路晶闸管又称可控硅SCR，是一种可控的整流元件，习惯上简称可控硅。可控硅有三个级，分别为阳极A,阴极K和控制极G。可控硅具有可控的单相导电特性，即一是当可控硅阳极电位高于向电压；二是控制极与阴极间必须加上正向触发电压。只有同时满足这两个条件，晶闸管才能导通，否则处于阻断状态。在整流电路中，晶闸管在承受正向电压的时间内，改变触发脉冲的输入时刻，即改变控制角（正向控制极电压的施加时刻滞后于自然换流点的电角度称为控制角）的大小，在负载上可得到不同数值的直流电压。应用:发电机励磁系统三相桥式全控整流电路2.直流-交流逆变电路：整流(将交流电转换为直流电)的逆向过程，即将直流电转换为交流电的过程，称为逆变。3.交流—交流变频电路：变频电路是用于改变交流频率的装置，以获得第3页共155页第2页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共155页不同于电网频率或频率可调的交流电源，可应用于交流电动机的变频调速、感应加热等场合。变频有两种方式：一种是间接变频，另一种是直接变频,4.门电路与组合逻辑电路电子技术中将需要处理的电信号分为两大类：一类为模拟信号，指在时间上和数值上连续变化的信号；另一类为数字信号，数字电路中的工作信号通常都是持续时间很短的跃变信号，也称为脉冲信号。处理模拟信号的电路称为模拟电路，处理数字信号的电路称为数字电路。4.1.逻辑门电路最基本的逻辑门有三种，它们是与门、或门和非门。由这三种基本门电路可组成各种复合门电路以及能实现复杂逻辑功能的组合逻辑电路。4.1.1.与逻辑门电路实现与逻辑关系的电路称为与门。只有当输入端全为高电平时，输出才是高电平，否则输出均为低电平，符合与逻辑关系，故称为与门电路。如下图所示：第4页共155页第3页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共155页4.1.2.或逻辑门电路实现或逻辑关系的电路称为或门。只要有一个输入端为高电平时，输出就是高电平，只有输入端均为低电平时输出才是低电平，符合或逻辑关系，故称为或门电路。如下图所示：4.1.3.非逻辑门电路实现非逻辑关系的电路称为非门。非门电路的输人与输出是相反的，即输入为1时，输出为0；输人为0时，输出为1,输出为输人的非，实现了非逻辑关系，故称为非门电路。如下图所示：第5页共155页第4页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共155页4.1.4.与非逻辑门电路与非门是由一个与门和一个非门直接相连构成的。其中与门的输出连接非门的输入。与非门的逻辑关系可概括为：“有0为1,全1为0”。如下图所示：4.1.5.或非逻辑门电路或非门是由一个或门和一个非门直接相连构成的，其中或门的输出连接非门的输人。或非门的逻辑关系可概括为：“有1为0，全0为1”。如下图所示：第6页共155页第5页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共155页4.2.TTL与非逻辑门电路由于这种集成门电路的结构形式采用了半导体三极管，其与功能和非...
