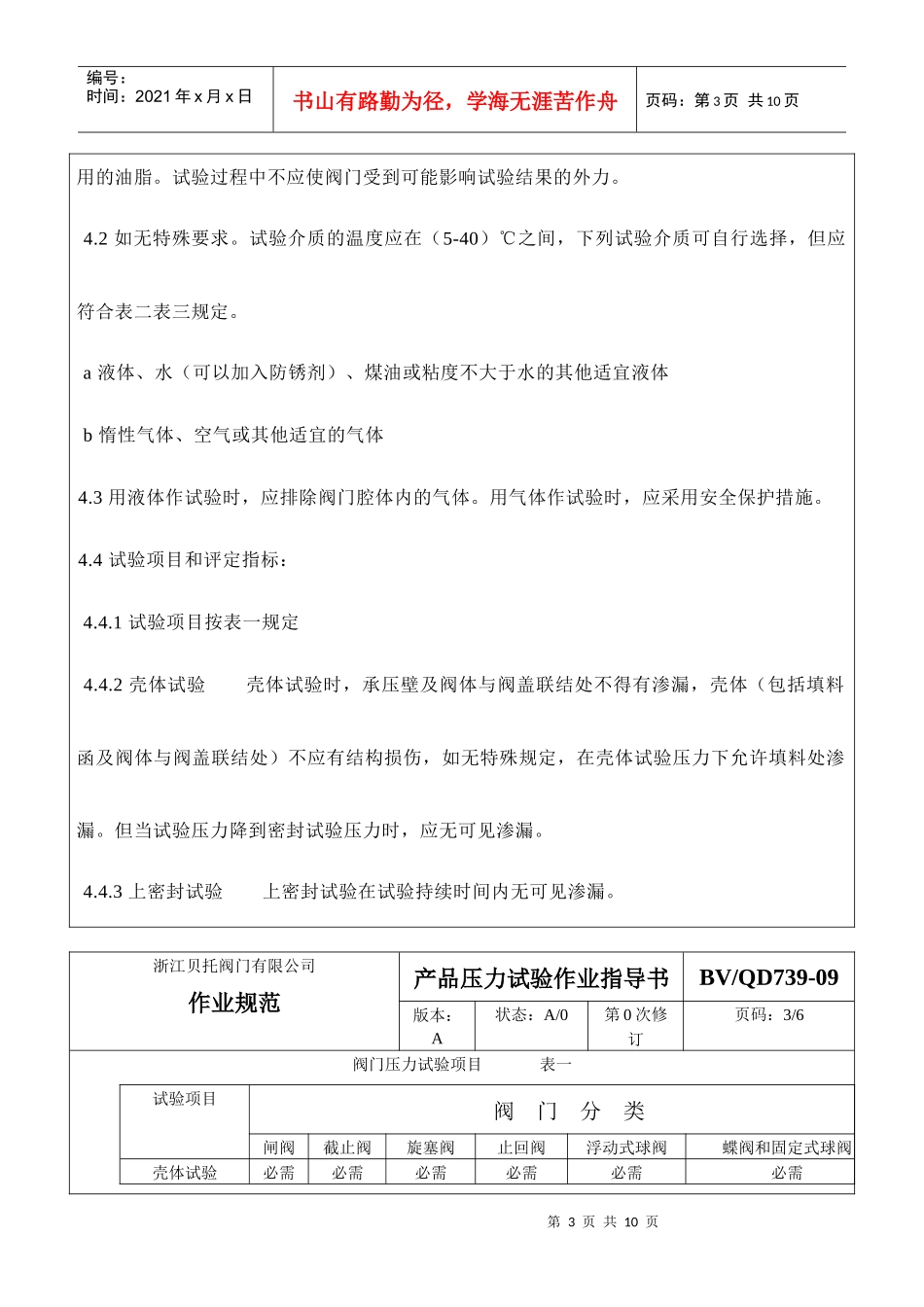

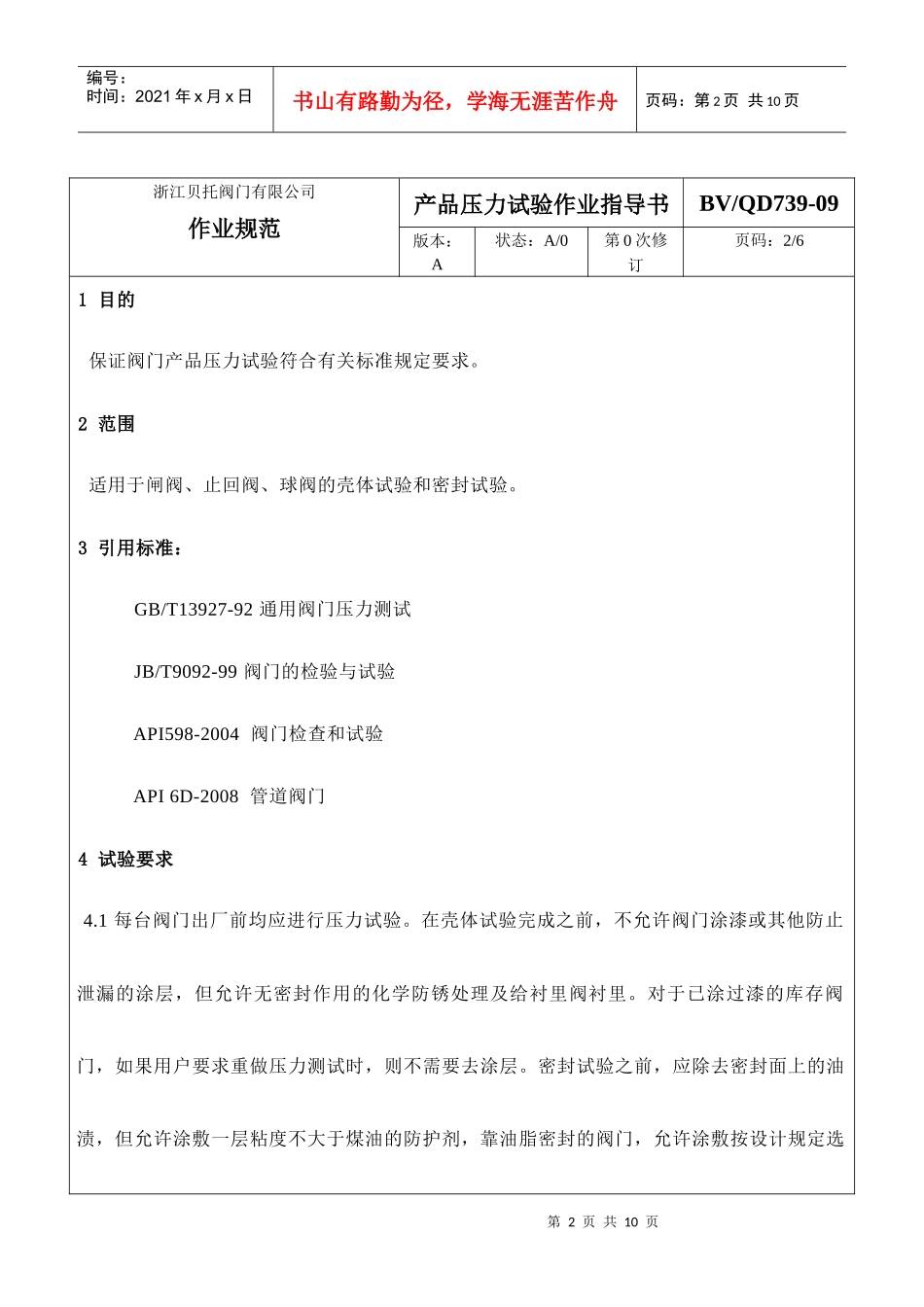

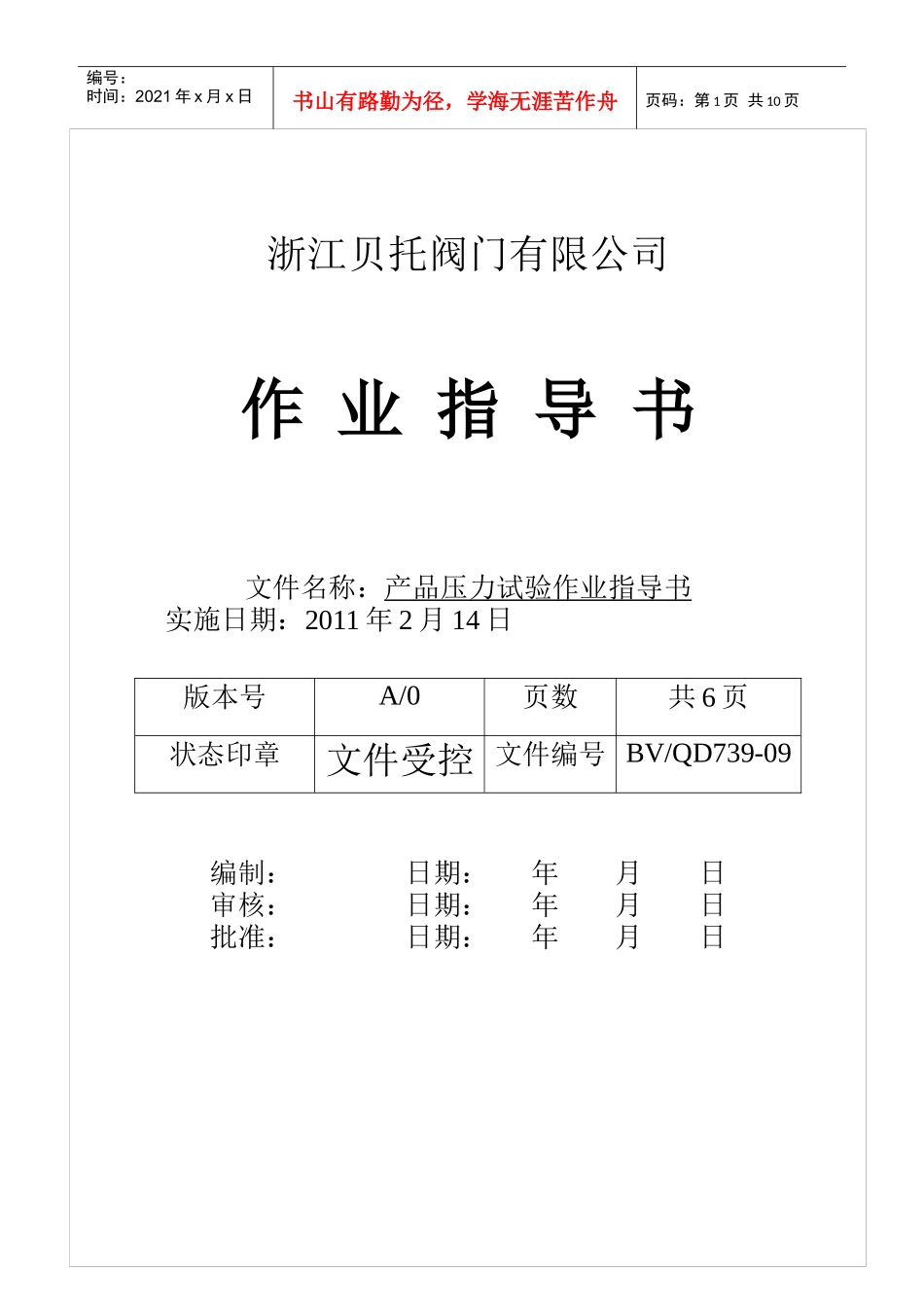

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页浙江贝托阀门有限公司作业指导书文件名称：产品压力试验作业指导书实施日期：2011年2月14日版本号A/0页数共6页状态印章文件受控文件编号BV/QD739-09编制：日期：年月日审核：日期：年月日批准：日期：年月日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页浙江贝托阀门有限公司作业规范产品压力试验作业指导书BV/QD739-09版本：A状态：A/0第0次修订页码：2/61目的保证阀门产品压力试验符合有关标准规定要求。2范围适用于闸阀、止回阀、球阀的壳体试验和密封试验。3引用标准：GB/T13927-92通用阀门压力测试JB/T9092-99阀门的检验与试验API598-2004阀门检查和试验API6D-2008管道阀门4试验要求4.1每台阀门出厂前均应进行压力试验。在壳体试验完成之前，不允许阀门涂漆或其他防止泄漏的涂层，但允许无密封作用的化学防锈处理及给衬里阀衬里。对于已涂过漆的库存阀门，如果用户要求重做压力测试时，则不需要去涂层。密封试验之前，应除去密封面上的油渍，但允许涂敷一层粘度不大于煤油的防护剂，靠油脂密封的阀门，允许涂敷按设计规定选第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页用的油脂。试验过程中不应使阀门受到可能影响试验结果的外力。4.2如无特殊要求。试验介质的温度应在（5-40）℃之间，下列试验介质可自行选择，但应符合表二表三规定。a液体、水（可以加入防锈剂）、煤油或粘度不大于水的其他适宜液体b惰性气体、空气或其他适宜的气体4.3用液体作试验时，应排除阀门腔体内的气体。用气体作试验时，应采用安全保护措施。4.4试验项目和评定指标：4.4.1试验项目按表一规定4.4.2壳体试验壳体试验时，承压壁及阀体与阀盖联结处不得有渗漏，壳体（包括填料函及阀体与阀盖联结处）不应有结构损伤，如无特殊规定，在壳体试验压力下允许填料处渗漏。但当试验压力降到密封试验压力时，应无可见渗漏。4.4.3上密封试验上密封试验在试验持续时间内无可见渗漏。浙江贝托阀门有限公司作业规范产品压力试验作业指导书BV/QD739-09版本：A状态：A/0第0次修订页码：3/6阀门压力试验项目表一试验项目阀门分类闸阀截止阀旋塞阀止回阀浮动式球阀蝶阀和固定式球阀壳体试验必需必需必需必需必需必需第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页上密封试验必需必需不适用不适用不适用不适用低压密封试验必需任选a必需任选必需任选b高压密封试验必需必需必需必需必需必需4.4.4密封试验密封试验执行下表要求。阀门规格DNmm所有弹性密封副阀门滴/min气泡/min除止回阀外的所有金属密封副阀门金属密封副止回阀液体试验滴/min气泡试验气泡/min液体试验滴/min气泡试验气泡/min≤50000DN/25x3DN/25x0.04265~150124200~3002040≥3502856注：对于液体试验介质，1ml(cm3)相当于16滴；对于口径大于DN600mm的止回阀，允许漏油量应由供需双方商定。5试验方法5.1壳体试验方法和步骤密封阀门进口和出口，压紧填料压盖，使启闭件处于部分开启位置，给体腔充满试验介质，并逐渐加压到试验压力（止回阀应从进口端加压），达到规定时间后，检查壳体（包括填料函及阀体与阀盖联接处）是否有渗漏。5.2上密封试验5.2.1具有上密封性能要求的闸阀和截止阀都必须进行上密封试验。5.2.2上密封试验的方法和步骤：封闭阀门进口和出口，放松填料压盖，阀门处于半开启状态，给体腔充满试压介质，当有试压介质从填料压盖出泄出后，全开阀门，是上密封关闭并逐渐加压到规定的试验压力，然后检查上密封性能。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页5.2.3上密封试验可在壳体试验之前进行，高、低试验压力任选。5.3密封试验浙江贝托阀门有限公司作业规范产品压力试验作业指导书BV/QD739-09版本：A状态：A/0第0次修订页码：4/65.3.1密封试验应在壳体试验后进行。5.3.2闸阀、球阀密封试验加压方法是：密封阀门两端，开启件处于微开...
