国产消防泵安装操作维护手册VIP免费

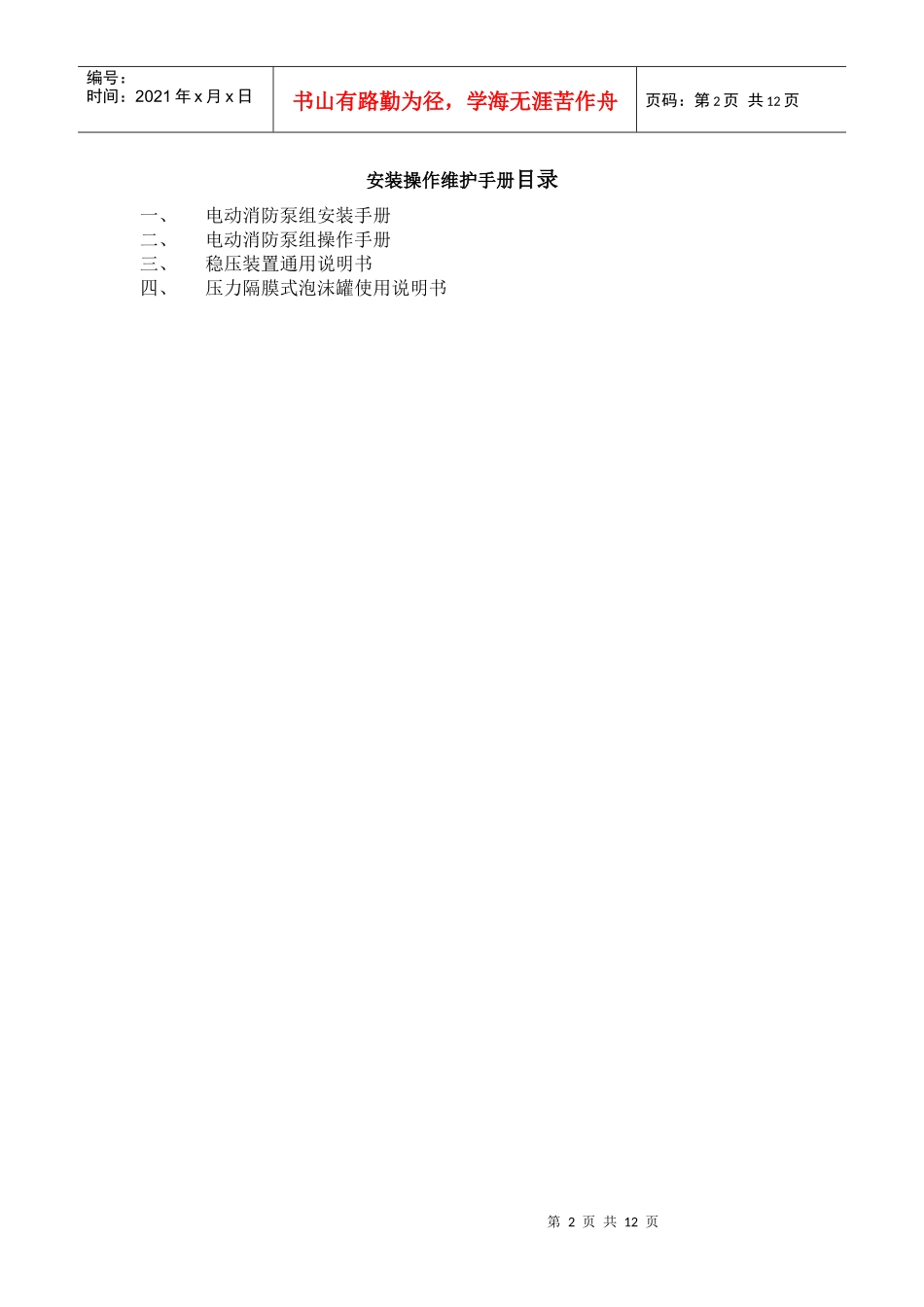

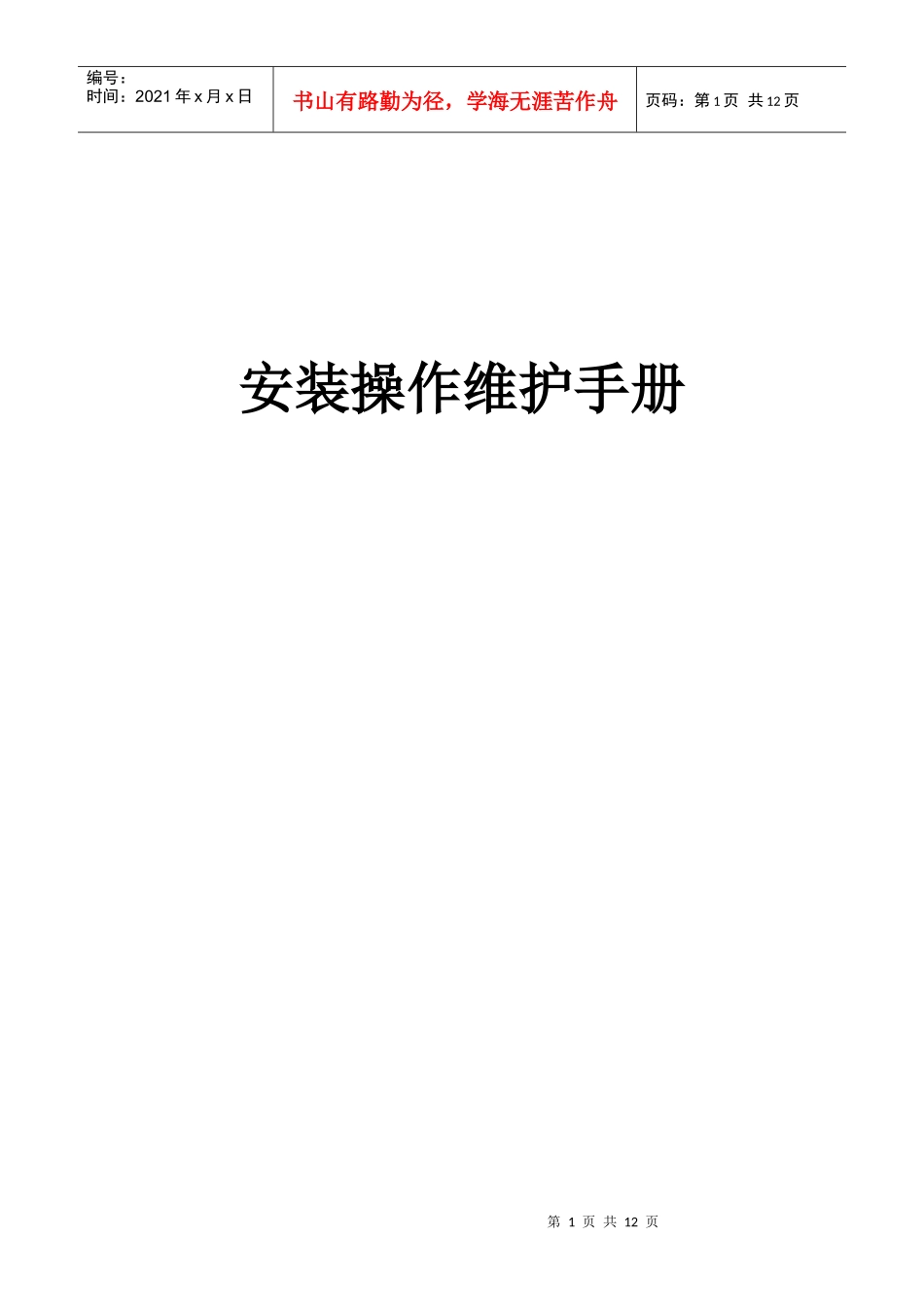

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页安装操作维护手册第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页安装操作维护手册目录一、电动消防泵组安装手册二、电动消防泵组操作手册三、稳压装置通用说明书四、压力隔膜式泡沫罐使用说明书第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页消防泵组安装手册FirePumpInstallationManual第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页安装泵应安装在有足够的空间接管路和进行维修的地方，泵的安装还必须符合主体法则（国家，地方）。万一当法则和以下介绍相矛盾时，以法则为准。泵的清洁确保泵在进行流量扬程试验时不要污染试验液体，请按以下步骤进行：1．用不会对泵体和密封产生损坏的液体介质对泵进行彻底的冲洗在泵进行工作前。2．用干式清洁溶剂除去没有油漆表面的防锈包装。3．泵的进出口和另外敞开的地方要封到直到接管路的时候。准备基础当一个硬的基础在支承泵的底座时，应能吸收任何因泵运行产生的振动，变形和冲击。1．建造一个比底架的长和宽各多4-6英寸的基础，基础的高度应大约是地脚螺栓的直径20倍。灌注水泥时用模板固定地脚螺栓位置。2．把基础放在泵要安装的地方。3．按照图1进行地脚螺栓的安装。地脚螺栓应该超出基础2-2.5英寸。4．注入按体积比为1：2：4（水泥，细沙，粗沙）的混合水泥浆。让其表面粗糙以便固定水泥浆。图1典型的地脚螺栓安装结构第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页使泵的底架水平1．在把泵的底架安装在基础上前，清洁底架底部和基础上表面。2．割去多余的围绕在地脚螺栓周围的管子。3．在地脚螺栓附近安装水平垫块，它可以是锥形楔块或是小薄片。水平垫块的高度为1/2或是3/4英寸高，如图2所示。4．使底架穿过地脚螺栓放在水平垫块上。5．调整水平垫块的高度直到底架水平并压在所有的水平垫块上面。6．用手拧紧地脚螺栓。7．仔细检查底架是否水平。用水泥浆填塞泵底架往底架里灌水泥浆是为了防止今后底架的位移。1．如图2所示放置一木结构框，高度的设置按照灌注水泥浆的厚度决定。2．准备好体积比例为1：2（水泥和细沙）的水泥浆，另加水调到正好可以流动的粘稠度。3．在灌浆之前打湿基础上表面。4．把水泥浆灌入木框和底架之间。5．灌浆时要搅拌水泥浆，尽可能的使水泥浆流入底架下面和预埋的管子里，理论上，底架下面应该被完全充满。6．灌浆后，用粗麻布盖住48小时以延长水泥干的时间，从而阻止其开裂。7．当水泥完全干固后，移去木框，这样就完成了灌浆。在灌浆后72小时拧紧地脚螺栓。图2使底架水平和灌浆示意图联轴器的调整在泵起动前，一定要检查联轴器是否调整好。两联轴节之间的角度最大不能超第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页过1度。两联轴节之间中心不在一直线上偏差最大不超过0.015英寸。调整这两联轴节时拧松装配螺栓，调整好后再拧紧。联轴器除了为两个轴端提供联接，还对轴进行了限制（移动和热膨胀），由于限制，容易引起两轴有角度或是不同心。联轴器不能弥补主要的两轴之间有角度或不同心的现象。允许不同心的联轴器类型也是在说明书规定的范围内有效，任何一个在调整方面的改进将会延长泵，机械密封或是盘根，联轴器和驱动机的使用寿命靠减少轴承的负载和磨损。泵轴和驱动轴的未对准可能是两轴之间有角度，或是不同心，或是又有角度又不同心，如图3所示。图3联轴器偏差示意图检查角度偏差1．在两个联轴节之间插入塞规，如图4。2．旋转整个联轴器1/4圈，1/2圈，3/4圈，在相同的位置检查两联轴节之间的原始间隙，如果不转动联轴器而只是在不同的地方进行测量可能导致测量结果错误，因为有时联轴器的表面是不经过机加工的，或是有时联轴节的表面不与轴垂直。测量出来的间隙不应大于制造商提供的允许的数据。3．调整在驱动机下面的垫片或是在水平方...
