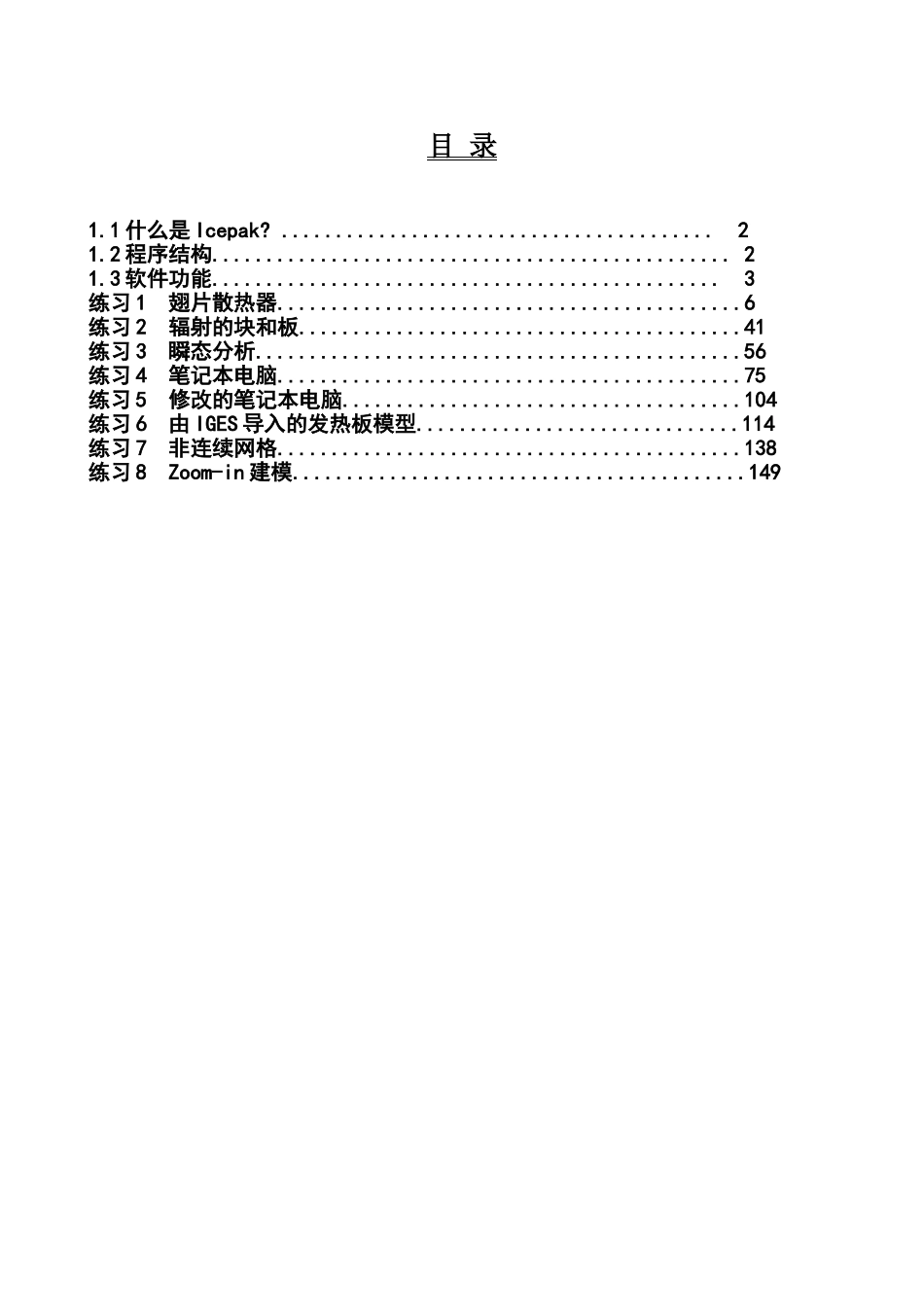

目录1.1什么是Icepak?........................................21.2程序结构................................................21.3软件功能...............................................3练习1翅片散热器...........................................6练习2辐射的块和板.........................................41练习3瞬态分析.............................................56练习4笔记本电脑...........................................75练习5修改的笔记本电脑.....................................104练习6由IGES导入的发热板模型..............................114练习7非连续网格...........................................138练习8Zoom-in建模..........................................149第1页共177页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共177页1.1什么是Icepak?Icepak是强大的CAE仿真软件工具，它能够对电子产品的传热，流动进行模拟，从而提高产品的质量，大量缩短产品的上市时间。Icepak能够计算部件级，板级和系统级的问题。它能够帮助工程师完成用试验不可能实现的情况，能够监控到无法测量的位置的数据。Icepak采用的是FLUENT计算流体动力学(CFD)求解引擎。该求解器能够完成灵活的网格划分，能够利用非结构化网格求解复杂几何问题。多点离散求解算法能够加速求解时间。Icepak提供了其它商用热分析软件不具备的特点，这些特点包括：图1.2.1:软件架构第2页共177页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共177页非矩形设备的精确模拟接触热阻模拟各向异性导热率非线性风扇曲线集中参数散热器外部热交换器辐射角系数的自动计算1.2程序结构Icepak软件包包含如下内容:Icepak,建模，网格和后处理工具FLUENT,求解器Icepak本身拥有强大的建模功能。你也可以从其它CAD和CAE软件包输入模型.Icepak然后为你的模型做网格,网格通过后就是进行CFD求解。计算结果可以在Icepak中显示,如图1.2.1所示.1.3软件功能所有的功能均在Icepak界面下完成。1.3.1总述鼠标控制的用户界面o鼠标就能控制模型的位置，移动及改变大小o误差检查灵活的量纲定义几何输入IGES,STEP,IDF,和DXF格式库功能在线帮助和文档o完全的超文本在线帮助(包括理论和练习册)支持平台oUNIX工作站oWindowsNT4.0/2000/XP的PC机1.3.2建模第3页共177页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共177页基于对象的建模ocabinets机柜onetworks网络模型oheatexchangers热交换器owires线oopenings开孔ogrilles过滤网osources热源oprintedcircuitboards(PCBs)PCB板oenclosures腔体oplates板owalls壁oblocks块ofans(withhubs)风扇oblowers离心风机oresistances阻尼oheatsinks散热器opackages封装macros宏oJEDECtestchambersJEDEC试验室oprintedcircuitboard(PCB)oducts管道ocompactmodelsforheatsinks简化的散热器2Dobjectshapes2D模型orectangular矩形ocircular圆形oinclined斜板opolygon多边形板complex3Dobjectshapes3D模型oprisms四面体ocylinders圆柱oellipsoids椭圆柱oellipticalandconcentriccylinders椭圆柱oprismsofpolygonalandvaryingcross-section多面体oductsofarbitrarycross-section任意形状的管道1.3.3网格自动非结构化网格生成o六面体，四面体，五面体及混合网格网格控制o粗网格生成第4页共177页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共177页o细网格生成o网格检查o非连续网格1.3.4材料综合的材料物性数据库各向异性材料属性随温度变化的材料1.3.5物理模型层流/湍流模型稳态/瞬态分析强迫对流/自然对流/混合对流传导流固耦合辐射体积阻力混合长度方程（0-方程）,双方程(标准-方程),RNG-,增强双方程(标准-带有增强壁面处理),或Spalart-Allmaras湍流模型接触阻尼体积阻力模型非线性风扇曲线集中参数的fans,resistances,andgrilles1.3.6边界条件壁和表面边界条件：热流密度,温度,传热系数,辐射,和对称...
