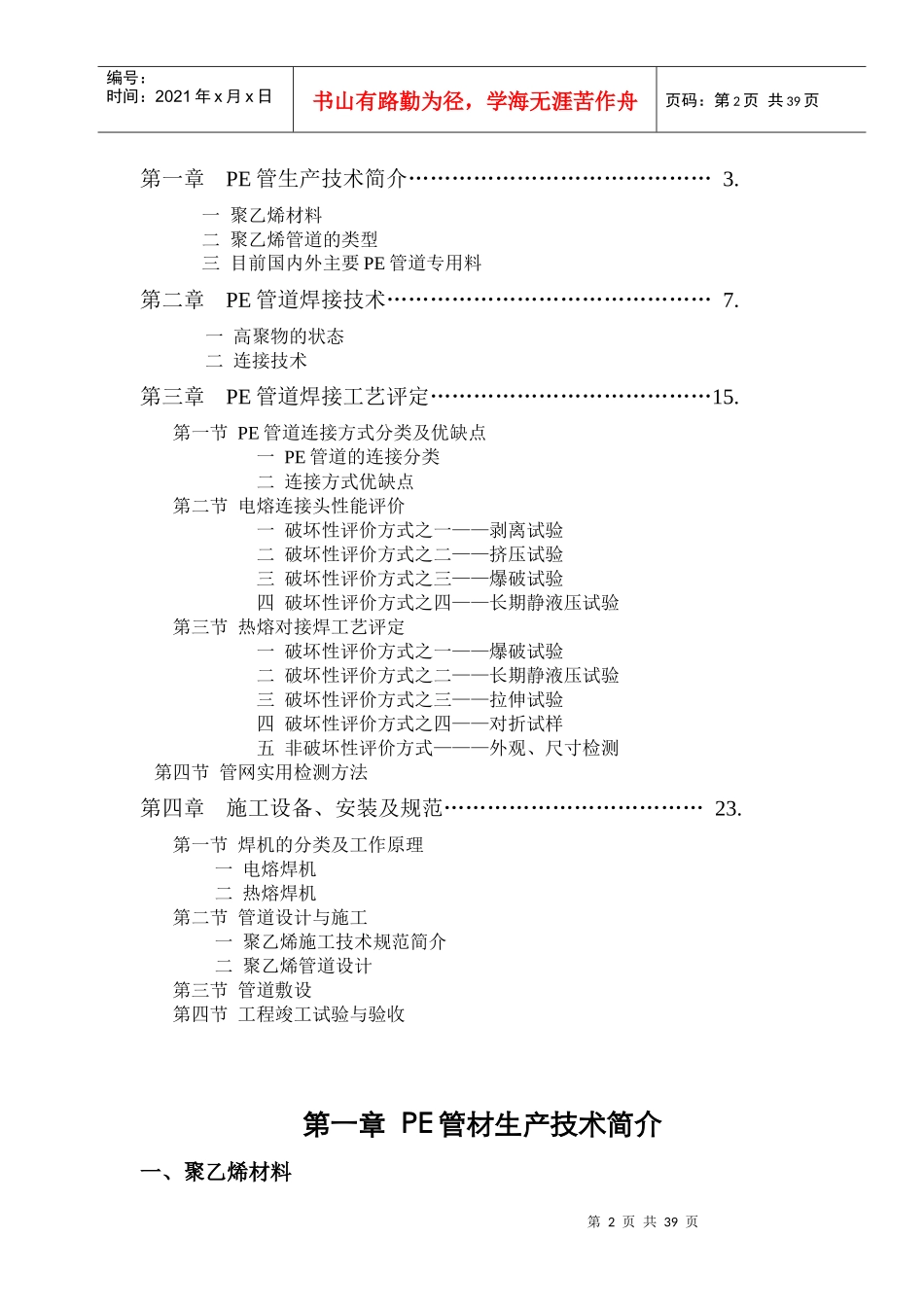

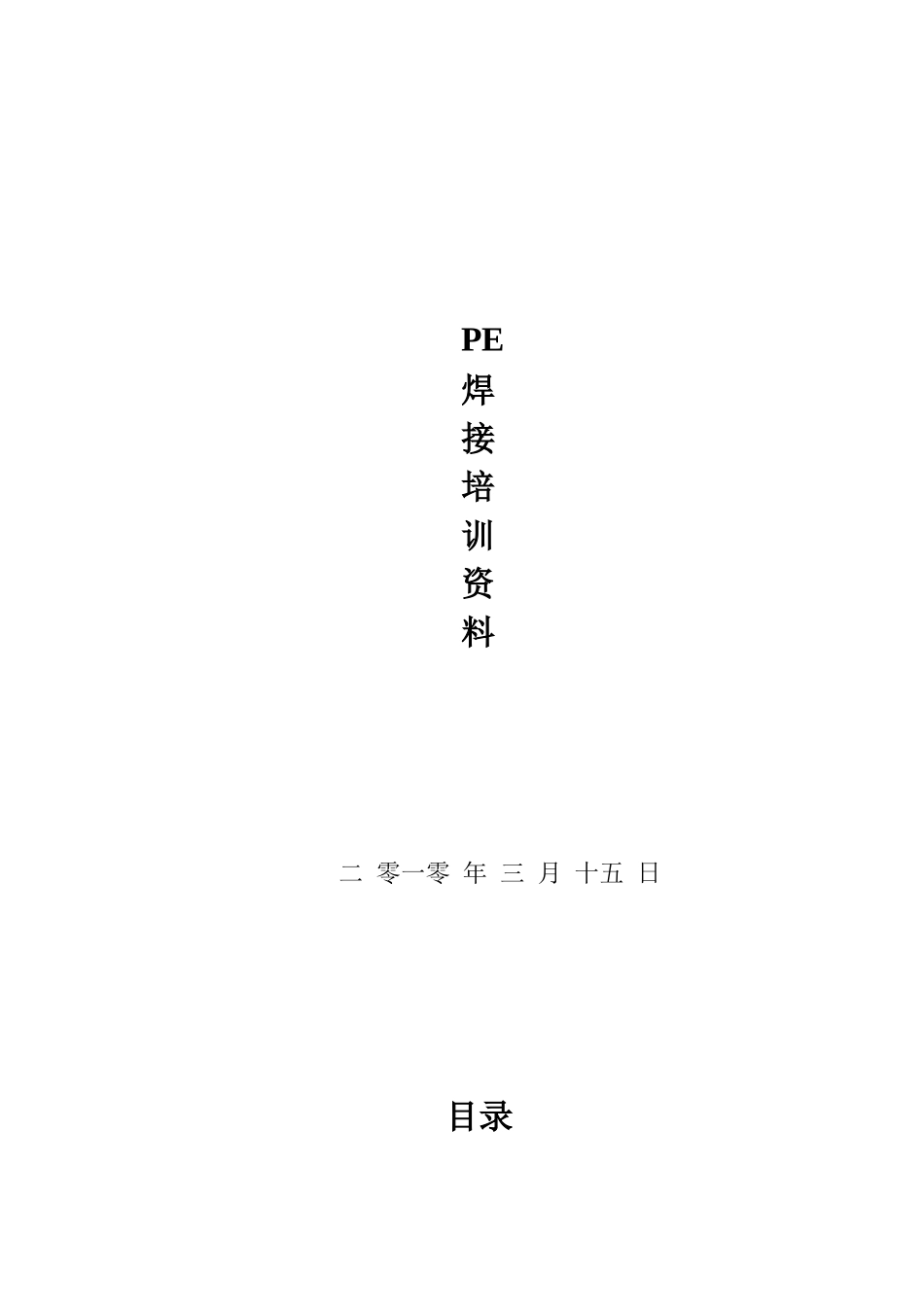

PE焊接培训资料二零一零年三月十五日目录第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页第一章PE管生产技术简介……………………………………3.一聚乙烯材料二聚乙烯管道的类型三目前国内外主要PE管道专用料第二章PE管道焊接技术………………………………………7.一高聚物的状态二连接技术第三章PE管道焊接工艺评定…………………………………15.第一节PE管道连接方式分类及优缺点一PE管道的连接分类二连接方式优缺点第二节电熔连接头性能评价一破坏性评价方式之一——剥离试验二破坏性评价方式之二——挤压试验三破坏性评价方式之三——爆破试验四破坏性评价方式之四——长期静液压试验第三节热熔对接焊工艺评定一破坏性评价方式之一——爆破试验二破坏性评价方式之二——长期静液压试验三破坏性评价方式之三——拉伸试验四破坏性评价方式之四——对折试样五非破坏性评价方式———外观、尺寸检测第四节管网实用检测方法第四章施工设备、安装及规范………………………………23.第一节焊机的分类及工作原理一电熔焊机二热熔焊机第二节管道设计与施工一聚乙烯施工技术规范简介二聚乙烯管道设计第三节管道敷设第四节工程竣工试验与验收第一章PE管材生产技术简介一、聚乙烯材料第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页聚乙烯（化学缩写PE）是一种塑料：是一种高分子为主要成分，在加工过程中能流动、成型的材料，是石油、煤炭的裂解产物CH2经聚合而成。●塑料按受热后的性能表现不同分为两大类1、热塑性塑料――→可反复加热、冷却和硬化――→可热熔焊接2、热固性塑料―――经加热或辐射、催化，其固化物不再溶解、熔化―→一次性使用聚乙烯就属于热塑性塑料聚乙烯管道相对于金属管道的优点●能耗低，质量轻，可回收，是新一代环保产品1、从制造原料到铺设成管道与金属管道的能耗比为1：82、单位重量只有金属的1/8，节省运费3、可回收，节省资源●安装（连接）可靠、方便，可实现多种特殊场合的使用要求，对管基的要求低●柔性材料，抗地质运动能力强表一1995年日本神户大地震所造成的城市燃气管道的破坏情况对比低压管线合计主干管支干管供给管用户管钢管焊制接头0--00法兰接头---00机械装置-15610672334螺纹接头-445260451499125488小计(A)0460761511506325821管材(a)00000铸铁管机械装置(B)549-3312594管材(b)34-0236PE管00000挠性钢管机械装置(C)---88管材(c)---00合计(接头)A＋B＋C=D549460761841508326423第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页合计(管材)a＋b＋c=d3400236总合计D＋d583460761841508526459●管道无泄漏、防腐性能好，寿命长，可达50年聚乙烯材料的一般特性●密度―――取决于材料的结构形态即结晶情况1、低密度聚乙烯LDPE――0.910～0.925g/cm32、中密度聚乙烯MDPE――0.925～0.941g/cm33、高密度聚乙烯HDPE――0.941～0.965g/cm3●分子量及分布―――分子链的长度和支化度1、中分子量PE――11万2、高分子量PE――11～25万3、特高分子量PE――25～150万4、超高分子量PE――150万以上聚乙烯管道专用料的特殊要求●足够的强度――原料必须经国际权威检测机构认证，有明确的静液压强度等级按强度等级分：（低于PE63级别的不再列出）1．PE63：含义是20℃、50年条件下，材料的最小要求强度（MRS）为6.3～7.9MPa.2．PE80：含义是20℃、50年条件下，材料的最小要求强度（MRS）为8.0～9.9MPa.3．PE100：含义是20℃、50年条件下，材料的最小要求强度（MRS）为10.0～11.19MPa.MRS——最小要求的静液压强度，MRS值越大,表示材料的强度越高。不同强度等级对应的最小必要强度（MRS）示意图：PE32PE40PE63PE80PE100MRS3.24.06.38.010.011.19（MPa）●足够的密度――一必要的刚度和强度●足够高的分子量――足够的抗环境应力开裂能力和抗裂能力●足够的分子支化度（原料聚合时的共聚单体类型）――抗慢速裂纹增长能力第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39...
