图书馆档案馆幕墙施工方案VIP免费

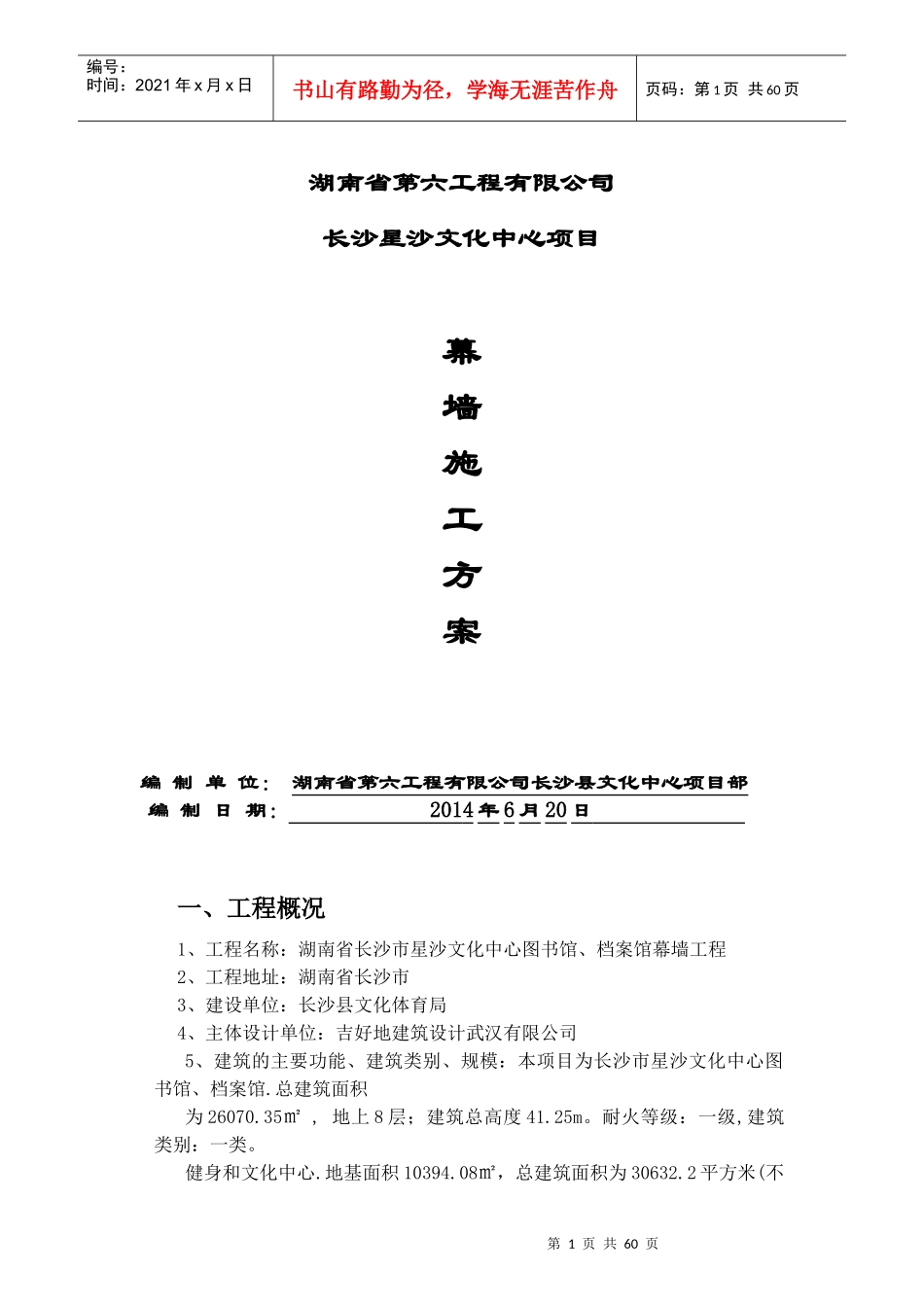

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页湖南省第六工程有限公司长沙星沙文化中心项目幕墙施工方案编制单位：湖南省第六工程有限公司长沙县文化中心项目部编制日期：2014年6月20日一、工程概况1、工程名称：湖南省长沙市星沙文化中心图书馆、档案馆幕墙工程2、工程地址：湖南省长沙市3、建设单位：长沙县文化体育局4、主体设计单位：吉好地建筑设计武汉有限公司5、建筑的主要功能、建筑类别、规模：本项目为长沙市星沙文化中心图书馆、档案馆.总建筑面积为26070.35㎡,地上8层；建筑总高度41.25m。耐火等级：一级,建筑类别：一类。健身和文化中心.地基面积10394.08㎡，总建筑面积为30632.2平方米(不第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页含地下室),地上4层,地下1层。总高度为17.35米。影剧院座席数603人，小电影厅5间。建筑耐火等级二级：多层建筑。6、建筑结构形式：钢筋混凝土框架墙结构幕墙为围护结构，设计使用合理年限为25年。7、主要幕墙系统：7.1隐框玻璃幕墙（裙楼和塔楼玻璃幕墙）7.2干挂清水泥板幕墙7.3蜂窝铝板幕墙7.4玻璃采光顶7.5断热铝合金门窗及不锈钢门套无框玻璃地弹门工程概述：本项目为长沙市星沙文化中心图书馆、档案馆.总建筑面积为26070.35㎡,地上8层；建筑总高度41.25m。耐火等级：一级,建筑类别：一类。为一类公共文化建筑。本次设计为大楼干挂清水板幕墙和玻璃幕墙、铝板幕墙设计。铝板幕墙包括铝单板幕墙和蜂窝铝板幕墙。二、编制依据2.1幕墙设计规范《铝合金结构设计规范》GB50429-2007、《玻璃幕墙工程技术规范》JGJ102-2003、《点支式玻璃幕墙工程技术规程》CECS127-2001、《点支式玻璃幕墙支承装置》JG138-2001、《吊挂式玻璃幕墙支承装置》JG139-2001、《建筑玻璃应用技术规程》JGJ113-2009、《建筑瓷板装饰工程技术规程》CECS101:98、《建筑幕墙》GB/T21086-2007、《采暖通风与空气调节设计规程》GB50019-2003、《地震震级的规定》GB/T17740-1999、《钢结构防火涂料》GB14907-2002、《钢结构设计规范》GB50017-2003、《高层民用建筑钢结构技术规范》JGJ99-98、《高层建筑混凝土结构技术规程》JGJ3-2010、《高层民用建筑设计防火规范》GB50045-95(2005年版)、《高处作业吊篮》GB19155-2003、《金属与石材幕墙工程技术规范》JGJ133-20012.2结构设计规范《工程抗震术语标准》JGJ/T97-95第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页《工程网络计划技术规程》JGJ/T121-99《公共建筑节能设计标准》GB50189-2005《混凝土结构后锚固技术规程》JGJ145-2004《混凝土结构设计规范》GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》JG160-2004《既有居住建筑节能改造技术规程》JGJ129-2004《建筑表面用有机硅防水剂》JC/T902-2002《建筑材料放射性核素限量》GB6500-2010《建筑防火封堵应用技术规程》CECS154：2003《建筑钢结构焊接技术规程》JGJ81-2002《建筑隔声评价标准》GB/T50121-2005《建筑工程抗震设防分类标准》GB50223-2008《建筑工程预应力施工规程》CECS180：2005《建筑结构荷载规范》GB50009-2012《建筑结构可靠度设计统一标准》GB50068-2001《建筑抗震设防分类标准》GB50223-2008《建筑抗震设计规范》GB50011-2010《建筑设计防火规范》GB50016-2006《建筑物防雷设计规范》GB50057-2010《冷弯薄壁型钢结构技术规范》GB50018-2002《民用建筑隔声设计规范》GB50018-2010《民用建筑热工设计规范》GB50176-93《民用建筑设计通则》GB50352-2005《膜结构技术规程》CECS158：2004《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2010《中国地震动参数区划图》GB18306-2001《中国地震烈度表》GB/T17742-2008《建筑制图标准》GB/T50104-2001《建筑结构静力计算手册(第二版)》2.4铝材规范：《建筑用隔热铝合金型材-穿条式》JG/T175-2005《建筑用铝型材、铝板氟碳涂层》JG/T133-2000《铝合金建...
