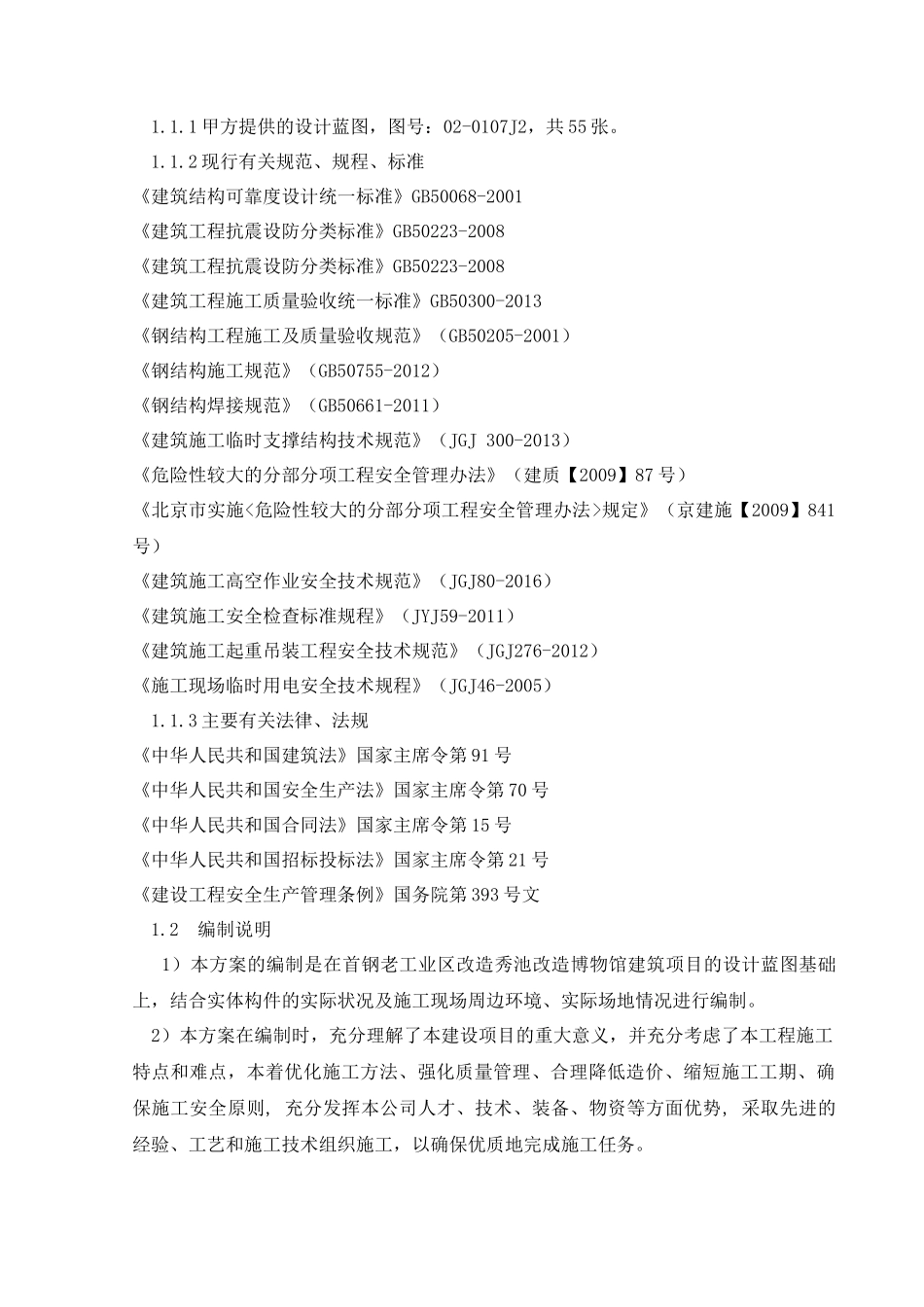

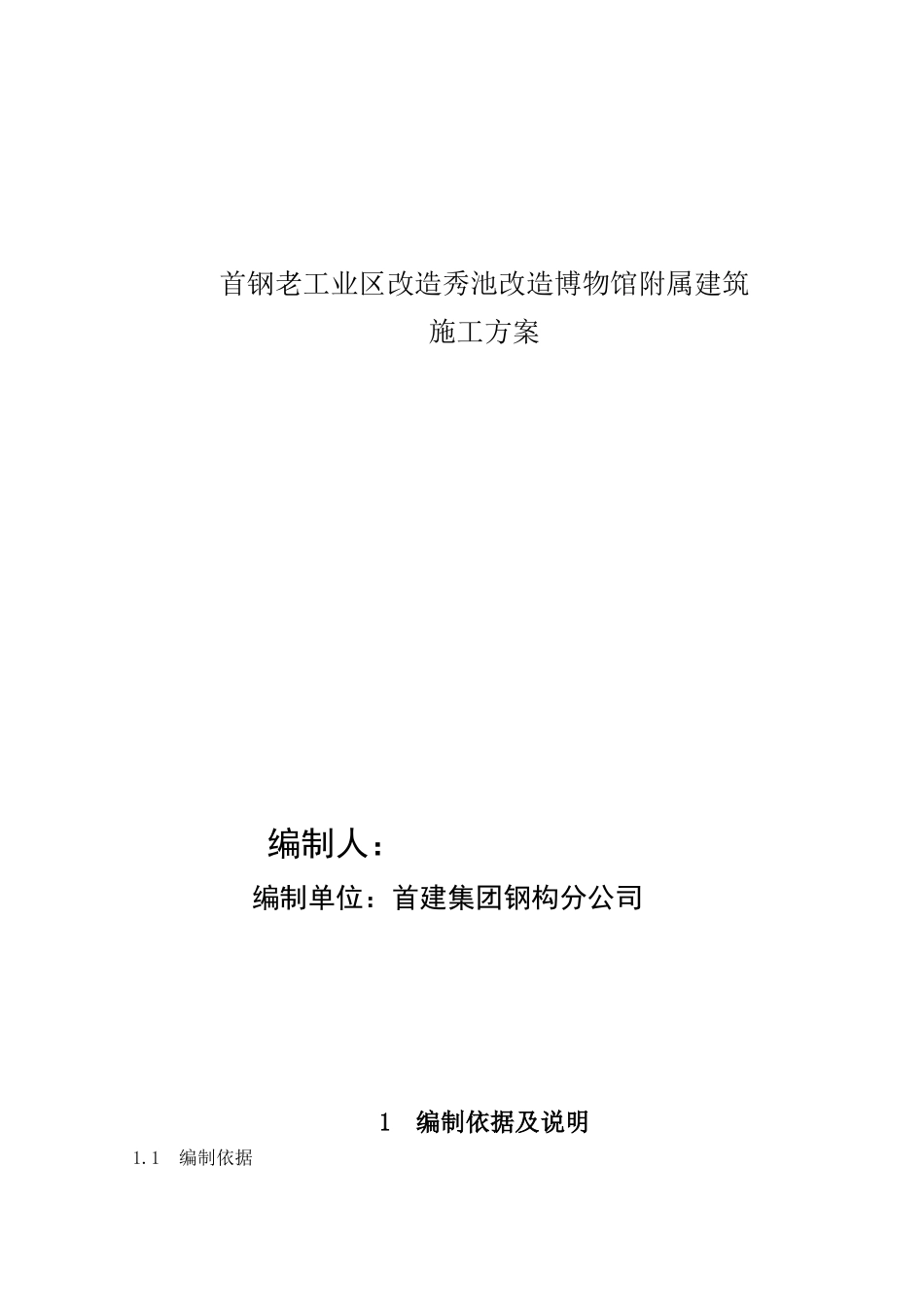

首钢老工业区改造秀池改造博物馆附属建筑施工方案编制人：编制单位：首建集团钢构分公司1编制依据及说明1.1编制依据1.1.1甲方提供的设计蓝图，图号：02-0107J2，共55张。1.1.2现行有关规范、规程、标准《建筑结构可靠度设计统一标准》GB50068-2001《建筑工程抗震设防分类标准》GB50223-2008《建筑工程抗震设防分类标准》GB50223-2008《建筑工程施工质量验收统一标准》GB50300-2013《钢结构工程施工及质量验收规范》（GB50205-2001）《钢结构施工规范》（GB50755-2012）《钢结构焊接规范》（GB50661-2011）《建筑施工临时支撑结构技术规范》（JGJ300-2013）《危险性较大的分部分项工程安全管理办法》（建质【2009】87号）《北京市实施<危险性较大的分部分项工程安全管理办法>规定》（京建施【2009】841号）《建筑施工高空作业安全技术规范》（JGJ80-2016）《建筑施工安全检查标准规程》（JYJ59-2011）《建筑施工起重吊装工程安全技术规范》（JGJ276-2012）《施工现场临时用电安全技术规程》（JGJ46-2005）1.1.3主要有关法律、法规《中华人民共和国建筑法》国家主席令第91号《中华人民共和国安全生产法》国家主席令第70号《中华人民共和国合同法》国家主席令第15号《中华人民共和国招标投标法》国家主席令第21号《建设工程安全生产管理条例》国务院第393号文1.2编制说明1）本方案的编制是在首钢老工业区改造秀池改造博物馆建筑项目的设计蓝图基础上，结合实体构件的实际状况及施工现场周边环境、实际场地情况进行编制。2）本方案在编制时，充分理解了本建设项目的重大意义，并充分考虑了本工程施工特点和难点，本着优化施工方法、强化质量管理、合理降低造价、缩短施工工期、确保施工安全原则,充分发挥本公司人才、技术、装备、物资等方面优势,采取先进的经验、工艺和施工技术组织施工，以确保优质地完成施工任务。2工程概况2.1工程简介本项目位于北京市石景山区长安街西延线北侧，首钢老工业区内。项目用地四至范围：东至晾水池东路，西至秀池西路，南至秀池南街，北至秀池北街。①项目名称：首钢老工业区改造秀池改造博物馆附属建筑项目②建设单位：北京首钢建设投资有限公司③设计单位：首钢国际工程技术有限公司杭州中联筑境建筑设计有限公司④监理单位：北京诚信工程监理有限公司⑤施工单位：北京首钢建设集团有限公司⑥计划工期：2017年7月15日至2018年4月30日⑦工程暂估：钢结构制作安装量约1200吨。2.2施工内容：1、本工程共有ABCD四个展馆，主体结构采用混合结构，其中下部承重结构采用剪力墙和钢柱，屋盖部分采用单层交叉网格钢结构，平台和夹层结构采用钢梁，楼面板采用轻钢组合楼板，屋面板采用混凝土板。其中A展馆长度67.5米，宽度46.95米，顶高9.8米，共有球面支座钢柱11根；B展馆长度25.3米，宽度20.7米，顶高8.355米，共有球面支座的2根；C展馆长度56.91米，宽度48.47米，顶高10米，有球面支座的4根；D展馆为围绕三高炉出铁厂的弧形场馆，弧长98.87米，顶高13.95米。最重构件Z4重量24吨（考虑分段安装），共有钢柱12根。2、主要钢结构件列表2.1、A馆构件列表2.2、B馆构件列表2.3、C馆构件列表（钢梁型号同A馆）3.3、D馆构件列表2.3施工难点和特点：1、定位困难，由于此次施工图全部采用坐标点定位，因此需要准确测量定位。2、安装标高控制难度大，脚手架搭设后，需要准确控制标高点。因此需要在脚手架搭设时按标高进行。3、球面支座钢柱属于摇摆柱，无法依靠自身的结构固定，需要搭设辅助工装进行固定（见附图）4、梁梁节点、梁柱节点安装精度高，需要将误差分散到各个节点，不能累积到一点。5、场地狭小，吊车占位困难。构件存放场地狭小。第3章施工部署3.1施工准备3.1.1施工前组织各级技术人员认真研究施工图纸及技术文件与设计及分部设计人员研究大型构件分片（段）方案，使设计与施工有机结合，合理设计、方便施工。3.1.2接到工程任务后，立即完善具体施工方案的细节设计，使施工方案具有先进性，可行性和经济性；落实施工方案所需机具、构件及设施进场日期。3.1.3施工技术负责人要按照施工图纸做好图纸会审和交底工作，使参加施工的作业班组明确任务安排、质量...
