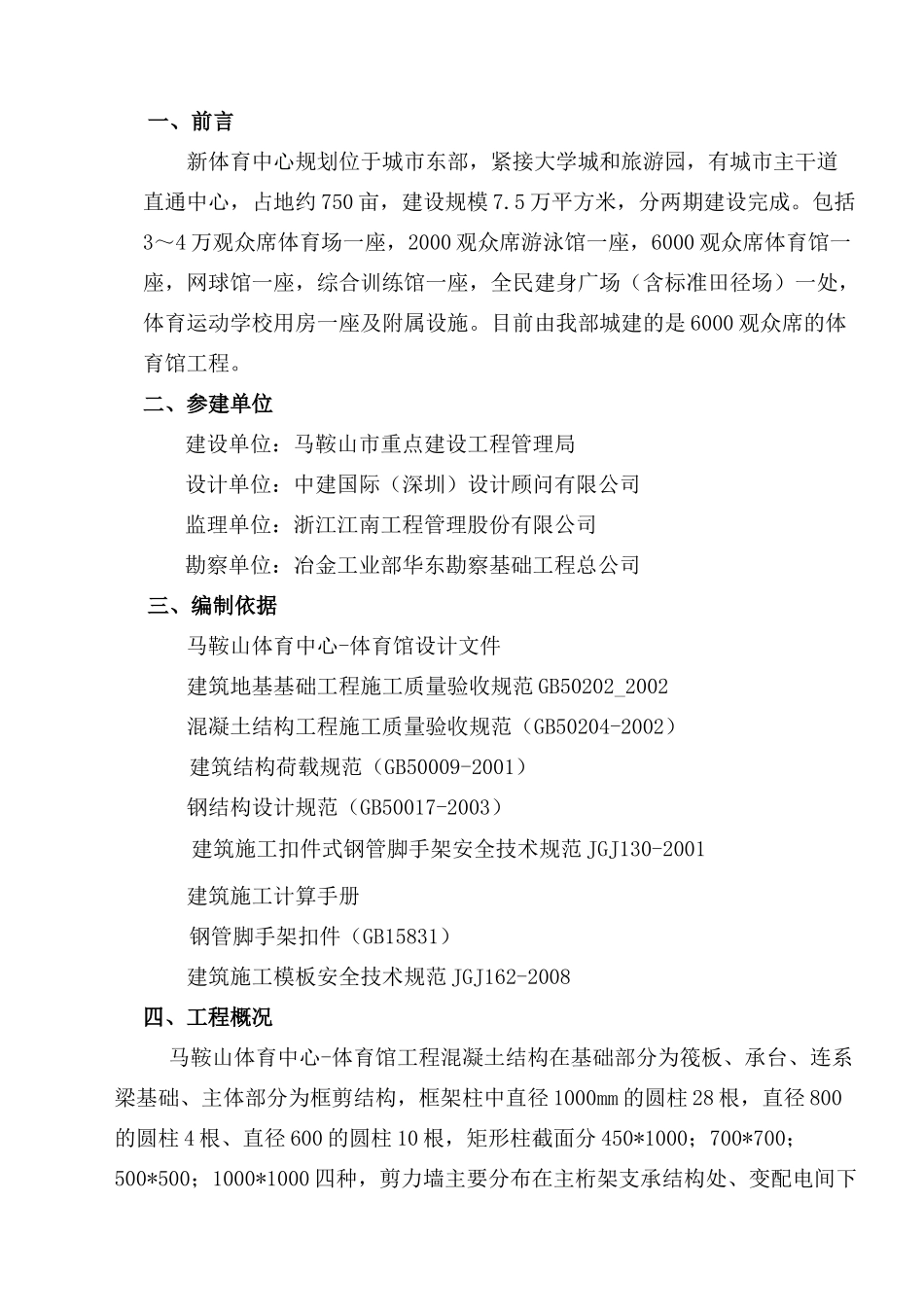

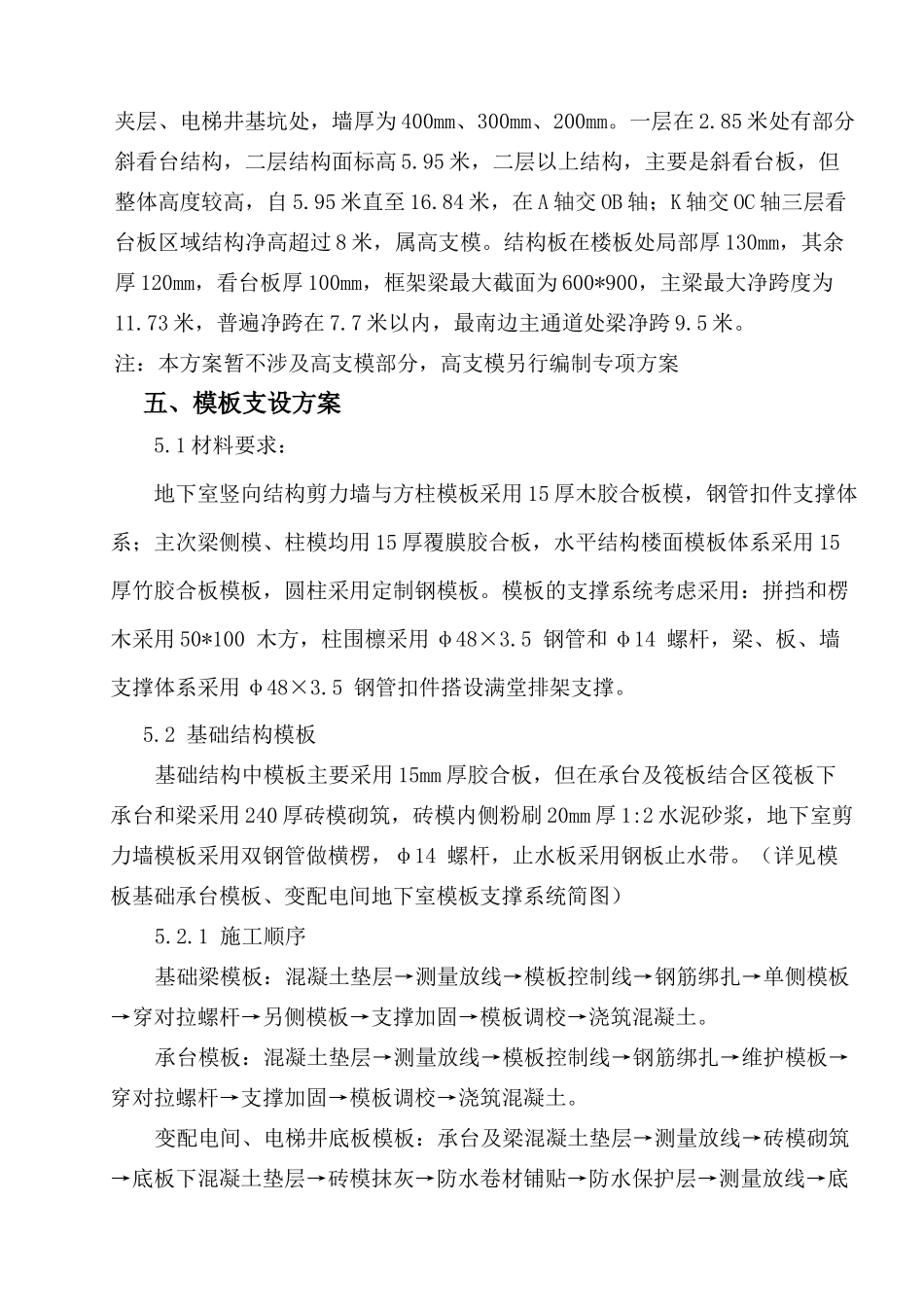

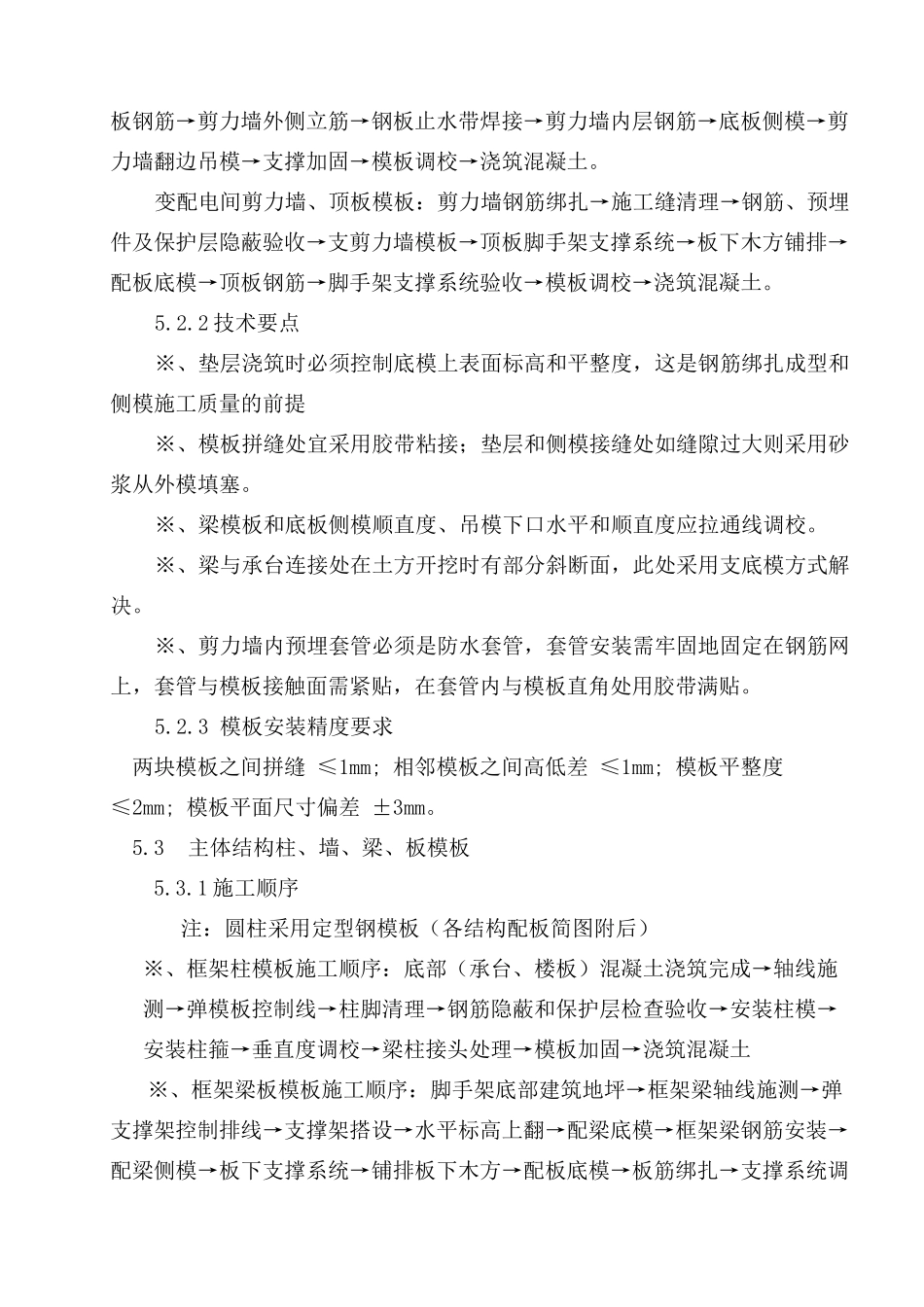

一、前言新体育中心规划位于城市东部，紧接大学城和旅游园，有城市主干道直通中心，占地约750亩，建设规模7.5万平方米，分两期建设完成。包括3～4万观众席体育场一座，2000观众席游泳馆一座，6000观众席体育馆一座，网球馆一座，综合训练馆一座，全民建身广场（含标准田径场）一处，体育运动学校用房一座及附属设施。目前由我部城建的是6000观众席的体育馆工程。二、参建单位建设单位：马鞍山市重点建设工程管理局设计单位：中建国际（深圳）设计顾问有限公司监理单位：浙江江南工程管理股份有限公司勘察单位：冶金工业部华东勘察基础工程总公司三、编制依据马鞍山体育中心-体育馆设计文件建筑地基基础工程施工质量验收规范GB50202_2002混凝土结构工程施工质量验收规范（GB50204-2002）建筑结构荷载规范（GB50009-2001）钢结构设计规范（GB50017-2003）建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001建筑施工计算手册钢管脚手架扣件（GB15831）建筑施工模板安全技术规范JGJ162-2008四、工程概况马鞍山体育中心-体育馆工程混凝土结构在基础部分为筏板、承台、连系梁基础、主体部分为框剪结构，框架柱中直径1000mm的圆柱28根，直径800的圆柱4根、直径600的圆柱10根，矩形柱截面分450*1000；700*700；500*500；1000*1000四种，剪力墙主要分布在主桁架支承结构处、变配电间下夹层、电梯井基坑处，墙厚为400mm、300mm、200mm。一层在2.85米处有部分斜看台结构，二层结构面标高5.95米，二层以上结构，主要是斜看台板，但整体高度较高，自5.95米直至16.84米，在A轴交OB轴；K轴交OC轴三层看台板区域结构净高超过8米，属高支模。结构板在楼板处局部厚130mm，其余厚120mm，看台板厚100mm，框架梁最大截面为600*900，主梁最大净跨度为11.73米，普遍净跨在7.7米以内，最南边主通道处梁净跨9.5米。注：本方案暂不涉及高支模部分，高支模另行编制专项方案五、模板支设方案5.1材料要求：地下室竖向结构剪力墙与方柱模板采用15厚木胶合板模，钢管扣件支撑体系；主次梁侧模、柱模均用15厚覆膜胶合板，水平结构楼面模板体系采用15厚竹胶合板模板，圆柱采用定制钢模板。模板的支撑系统考虑采用：拼挡和楞木采用50*100木方，柱围檩采用φ48×3.5钢管和φ14螺杆，梁、板、墙支撑体系采用φ48×3.5钢管扣件搭设满堂排架支撑。5.2基础结构模板基础结构中模板主要采用15mm厚胶合板，但在承台及筏板结合区筏板下承台和梁采用240厚砖模砌筑，砖模内侧粉刷20mm厚1:2水泥砂浆，地下室剪力墙模板采用双钢管做横楞，φ14螺杆，止水板采用钢板止水带。（详见模板基础承台模板、变配电间地下室模板支撑系统简图）5.2.1施工顺序基础梁模板：混凝土垫层→测量放线→模板控制线→钢筋绑扎→单侧模板→穿对拉螺杆→另侧模板→支撑加固→模板调校→浇筑混凝土。承台模板：混凝土垫层→测量放线→模板控制线→钢筋绑扎→维护模板→穿对拉螺杆→支撑加固→模板调校→浇筑混凝土。变配电间、电梯井底板模板：承台及梁混凝土垫层→测量放线→砖模砌筑→底板下混凝土垫层→砖模抹灰→防水卷材铺贴→防水保护层→测量放线→底板钢筋→剪力墙外侧立筋→钢板止水带焊接→剪力墙内层钢筋→底板侧模→剪力墙翻边吊模→支撑加固→模板调校→浇筑混凝土。变配电间剪力墙、顶板模板：剪力墙钢筋绑扎→施工缝清理→钢筋、预埋件及保护层隐蔽验收→支剪力墙模板→顶板脚手架支撑系统→板下木方铺排→配板底模→顶板钢筋→脚手架支撑系统验收→模板调校→浇筑混凝土。5.2.2技术要点※、垫层浇筑时必须控制底模上表面标高和平整度，这是钢筋绑扎成型和侧模施工质量的前提※、模板拼缝处宜采用胶带粘接；垫层和侧模接缝处如缝隙过大则采用砂浆从外模填塞。※、梁模板和底板侧模顺直度、吊模下口水平和顺直度应拉通线调校。※、梁与承台连接处在土方开挖时有部分斜断面，此处采用支底模方式解决。※、剪力墙内预埋套管必须是防水套管，套管安装需牢固地固定在钢筋网上，套管与模板接触面需紧贴，在套管内与模板直角处用胶带满贴。5.2.3模板安装精度要求两块模板之间拼缝≤1mm;相邻模板之间高低差≤1mm;模板平整度≤2mm;模板平面尺寸偏差±...
