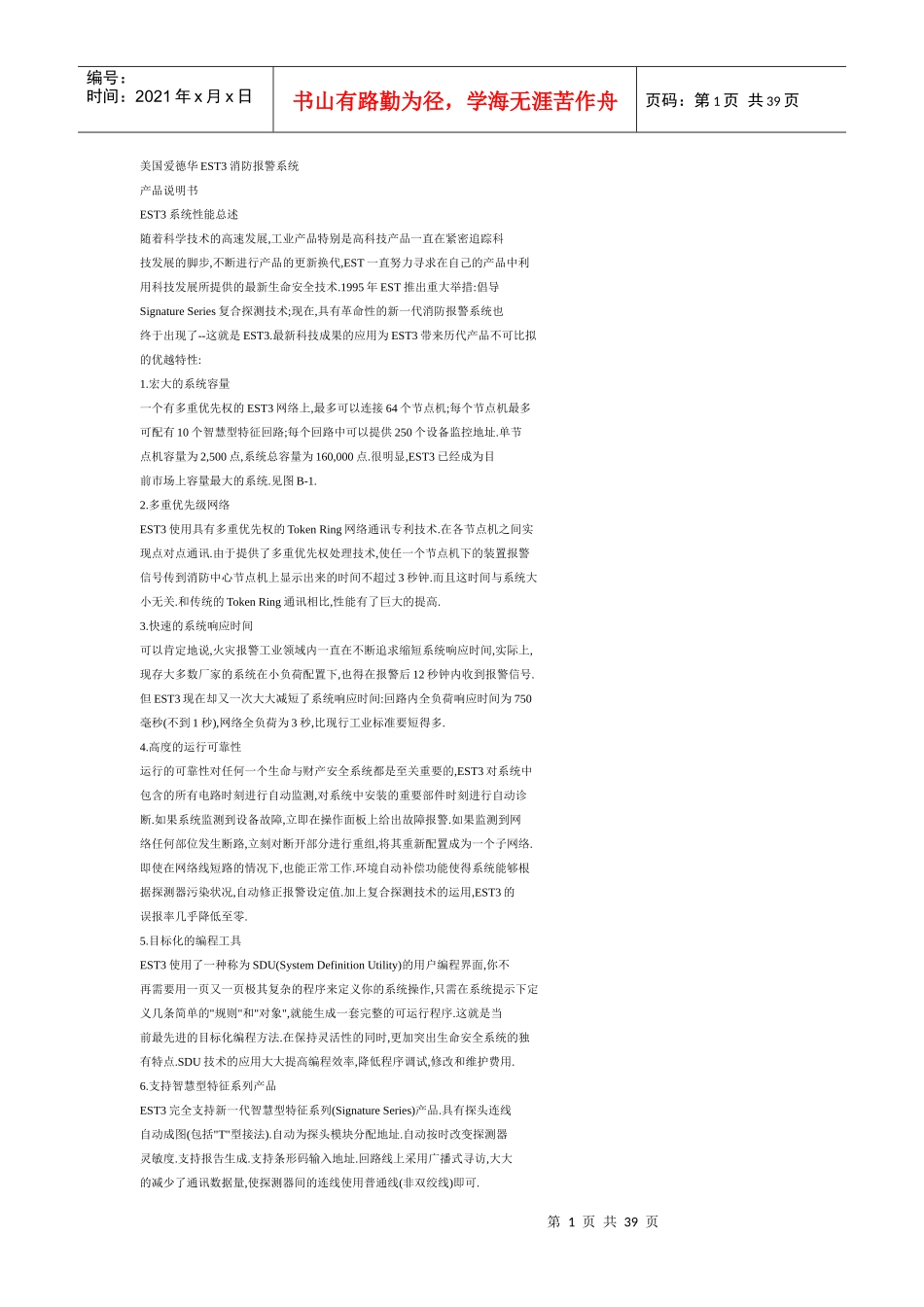

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页美国爱德华EST3消防报警系统产品说明书EST3系统性能总述随着科学技术的高速发展,工业产品特别是高科技产品一直在紧密追踪科技发展的脚步,不断进行产品的更新换代,EST一直努力寻求在自己的产品中利用科技发展所提供的最新生命安全技术.1995年EST推出重大举措:倡导SignatureSeries复合探测技术;现在,具有革命性的新一代消防报警系统也终于出现了--这就是EST3.最新科技成果的应用为EST3带来历代产品不可比拟的优越特性:1.宏大的系统容量一个有多重优先权的EST3网络上,最多可以连接64个节点机;每个节点机最多可配有10个智慧型特征回路;每个回路中可以提供250个设备监控地址.单节点机容量为2,500点,系统总容量为160,000点.很明显,EST3已经成为目前市场上容量最大的系统.见图B-1.2.多重优先级网络EST3使用具有多重优先权的TokenRing网络通讯专利技术.在各节点机之间实现点对点通讯.由于提供了多重优先权处理技术,使任一个节点机下的装置报警信号传到消防中心节点机上显示出来的时间不超过3秒钟.而且这时间与系统大小无关.和传统的TokenRing通讯相比,性能有了巨大的提高.3.快速的系统响应时间可以肯定地说,火灾报警工业领域内一直在不断追求缩短系统响应时间,实际上,现存大多数厂家的系统在小负荷配置下,也得在报警后12秒钟内收到报警信号.但EST3现在却又一次大大减短了系统响应时间:回路内全负荷响应时间为750毫秒(不到1秒),网络全负荷为3秒,比现行工业标准要短得多.4.高度的运行可靠性运行的可靠性对任何一个生命与财产安全系统都是至关重要的,EST3对系统中包含的所有电路时刻进行自动监测,对系统中安装的重要部件时刻进行自动诊断.如果系统监测到设备故障,立即在操作面板上给出故障报警.如果监测到网络任何部位发生断路,立刻对断开部分进行重组,将其重新配置成为一个子网络.即使在网络线短路的情况下,也能正常工作.环境自动补偿功能使得系统能够根据探测器污染状况,自动修正报警设定值.加上复合探测技术的运用,EST3的误报率几乎降低至零.5.目标化的编程工具EST3使用了一种称为SDU(SystemDefinitionUtility)的用户编程界面,你不再需要用一页又一页极其复杂的程序来定义你的系统操作,只需在系统提示下定义几条简单的"规则"和"对象",就能生成一套完整的可运行程序.这就是当前最先进的目标化编程方法.在保持灵活性的同时,更加突出生命安全系统的独有特点.SDU技术的应用大大提高编程效率,降低程序调试,修改和维护费用.6.支持智慧型特征系列产品EST3完全支持新一代智慧型特征系列(SignatureSeries)产品.具有探头连线自动成图(包括"T"型接法).自动为探头模块分配地址.自动按时改变探测器灵敏度.支持报告生成.支持条形码输入地址.回路线上采用广播式寻访,大大的减少了通讯数据量,使探测器间的连线使用普通线(非双绞线)即可.第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页7.多通道音频传输系统目前只有EST3能够通过一对双绞线同时传输8种数字语音信息,为紧急广播和消防电话提供高质量的数字式音频信号,与带有液晶显示屏的火警电话控制单元配合使用,EST3提供了一种全新的火灾紧急通讯系统.8.简单直观的操作面板EST3的用户几乎不必再接受培训即可进行操作,EST3操作界面的特点是:特大(168字符)LCD显示,持续的最初和最终报警显示,文字或图示的薄膜按钮,国际标准的操作符号,可更换的提示标签,节约能源的背景照明灯光.机内可选配置设备EST3采用的模块化设计是为了满足系统扩展的灵活性,在保证系统性能和功能的前提下,达到最经济的配置.中央控制设备主要由以下模板组成:1.3-CPU3-CPU是EST3系统的中央处理单元模板,是系统的心脏.外形见图B-2.提供可的内存扩展卡,RS232和RS485通讯卡.RS232提供网络与外部计算机或打印机的通讯接口;RS485提供各节点机连接成为带有优先权的TOKENRING网络的通讯接口.接线见图B-4.安装占用2个模板空间,见图B-3.2.3-LCD3-LCD是用户显示和操作界面模板,直接安装在3--CPU模板上,位于机箱内最上层部位.网络上全部64个节点只需安装一块3-LCD...
