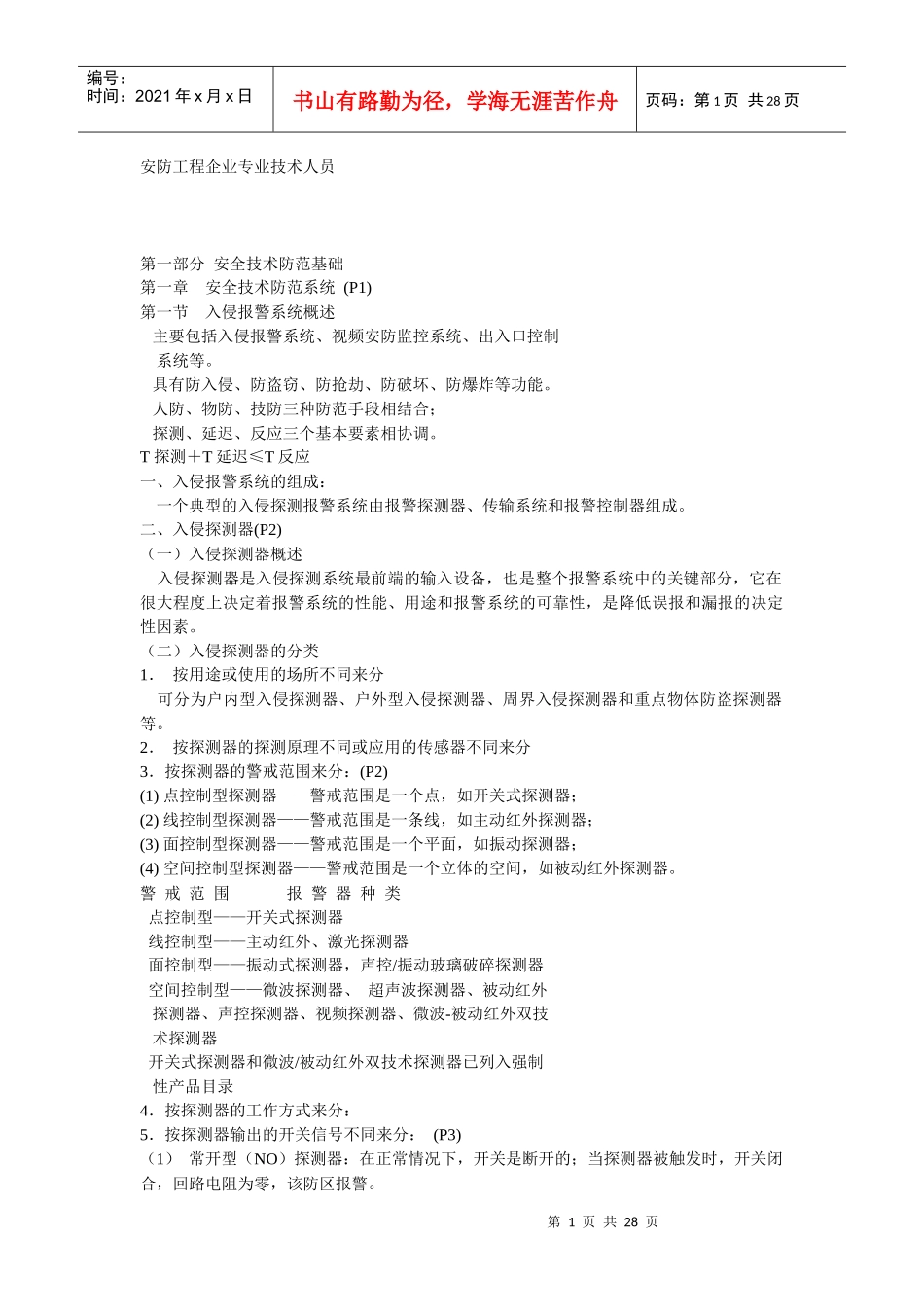

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页安防工程企业专业技术人员第一部分安全技术防范基础第一章安全技术防范系统(P1)第一节入侵报警系统概述主要包括入侵报警系统、视频安防监控系统、出入口控制系统等。具有防入侵、防盗窃、防抢劫、防破坏、防爆炸等功能。人防、物防、技防三种防范手段相结合；探测、延迟、反应三个基本要素相协调。T探测＋T延迟≤T反应一、入侵报警系统的组成：一个典型的入侵探测报警系统由报警探测器、传输系统和报警控制器组成。二、入侵探测器(P2)（一）入侵探测器概述入侵探测器是入侵探测系统最前端的输入设备，也是整个报警系统中的关键部分，它在很大程度上决定着报警系统的性能、用途和报警系统的可靠性，是降低误报和漏报的决定性因素。（二）入侵探测器的分类1．按用途或使用的场所不同来分可分为户内型入侵探测器、户外型入侵探测器、周界入侵探测器和重点物体防盗探测器等。2．按探测器的探测原理不同或应用的传感器不同来分3．按探测器的警戒范围来分：(P2)(1)点控制型探测器——警戒范围是一个点，如开关式探测器；(2)线控制型探测器——警戒范围是一条线，如主动红外探测器；(3)面控制型探测器——警戒范围是一个平面，如振动探测器；(4)空间控制型探测器——警戒范围是一个立体的空间，如被动红外探测器。警戒范围报警器种类点控制型——开关式探测器线控制型——主动红外、激光探测器面控制型——振动式探测器，声控/振动玻璃破碎探测器空间控制型——微波探测器、超声波探测器、被动红外探测器、声控探测器、视频探测器、微波-被动红外双技术探测器开关式探测器和微波/被动红外双技术探测器已列入强制性产品目录4．按探测器的工作方式来分：5．按探测器输出的开关信号不同来分：(P3)（1）常开型（NO）探测器：在正常情况下，开关是断开的；当探测器被触发时，开关闭合，回路电阻为零，该防区报警。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页（2）常闭型（NC）探测器：在正常情况下，开关是闭合的；当探测器被触发时，开关断开，回路电阻为无穷大，该防区报警。（3）常开/常闭型探测器：具有常开和常闭两种输出方式，大部分双鉴探测器是常开/常闭通用型探测器。6．按探测器与报警控制器各防区的连接方式不同来分(P4)（1）四线制：是指探测器上有四个接线端。两个接探测器的报警开关信号输出；两个接供电输入线。（2）两线制：探测器上有两个接线端。两总线制。需采用总线制探测器。报警每个防区的报警开关信号输出线与供电线是共用的。而且所有防区都只共用两芯线，即两总线。（3）无线制：无线制系统需要专用的无线探测器和无线报警接收机。（三）微波探测器(P5)1．微波的主要特点：长短，频率高。微波的波长从1mm—1m。频率是从300MHz—300GHz。2．雷达式微波探测器：雷达式微波探测器利用了微波的多普勒效应，实现了对移动目标的探测，其工作原理与多普勒雷达相似，所以称为雷达式微波探测器。目前常用的雷达式微波探测器的中心频率约10GHz左右或24GHz左右。（1）多普勒效应（2）组成及基本工作原理（1）雷达式微波探测器的主要优点(P6)①灵敏度高。②控制范围比较大，可以覆盖60º-90º的水平辐射角，控制面积可达几十至几百平方米。③利用微波对非金属物质的穿透性可以用一个微波探测器监控几个房间，同时还可外加修饰物进行伪装，便于隐蔽安装。（2）雷达式微波探测器的主要缺点(P6)不应对准可能会活动的物体微波探测器的探头不应对准可能会活动的物体，如门帘、窗帘、电风扇、排气扇或门、窗等可能会活动的部位。否则，这些物体都可能会成为移动目标而引起误报。对非金属物质具有穿透性监控区域内不应该有过大、过厚的物体，特别是金属物体，否则在物体后面产生探测盲区。对微波具有一定的反射能力，金属物体反射造成误报。不应对准日光灯、水银灯等气体放电灯光源微波探测器不应对准日光灯、水银灯等气体放电灯光源。闪烁的电离气体更易称为微波运动反射体而造成误报。雷达式微波探测器属于室内应用型，室外无法保证其探测的...
