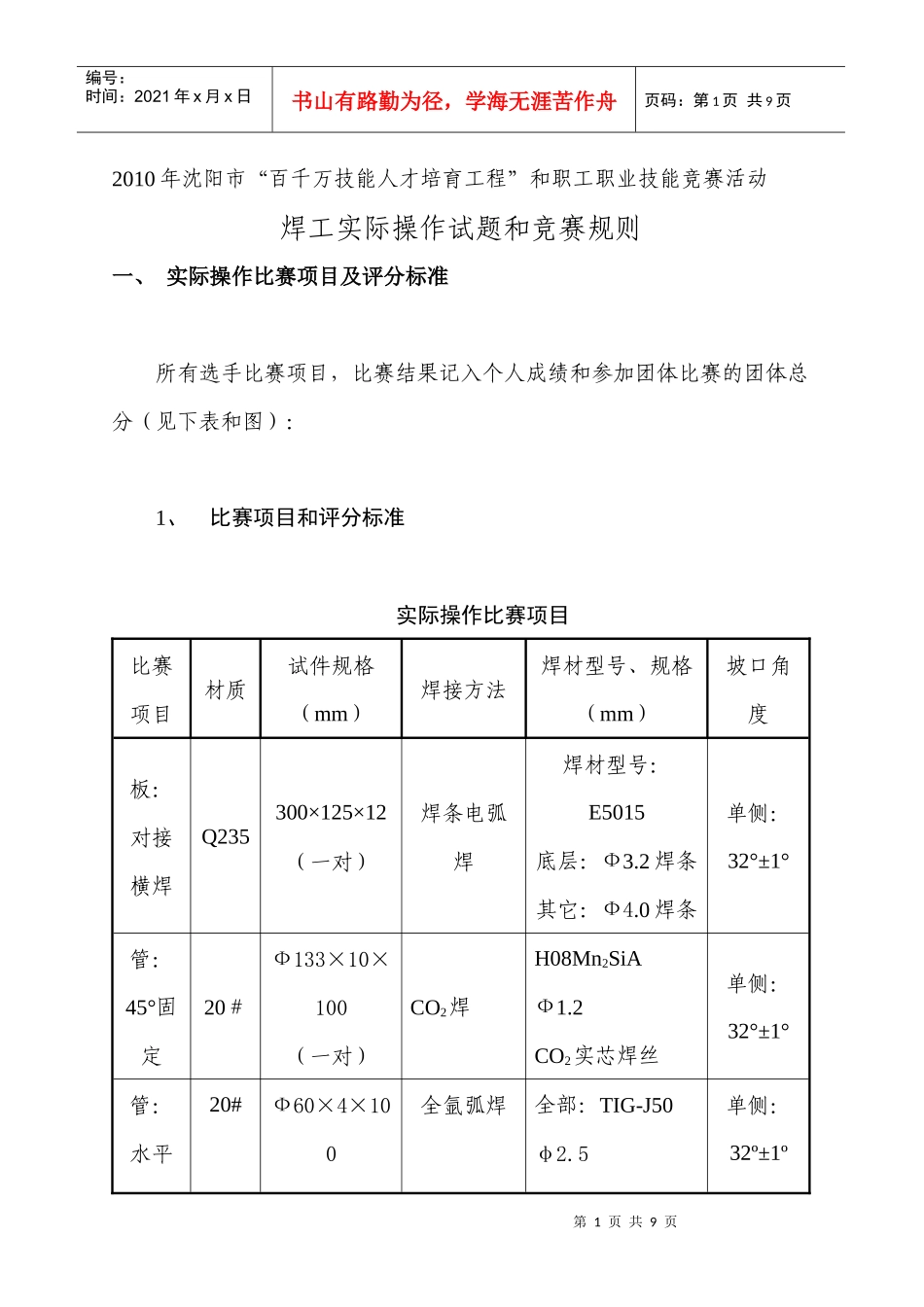

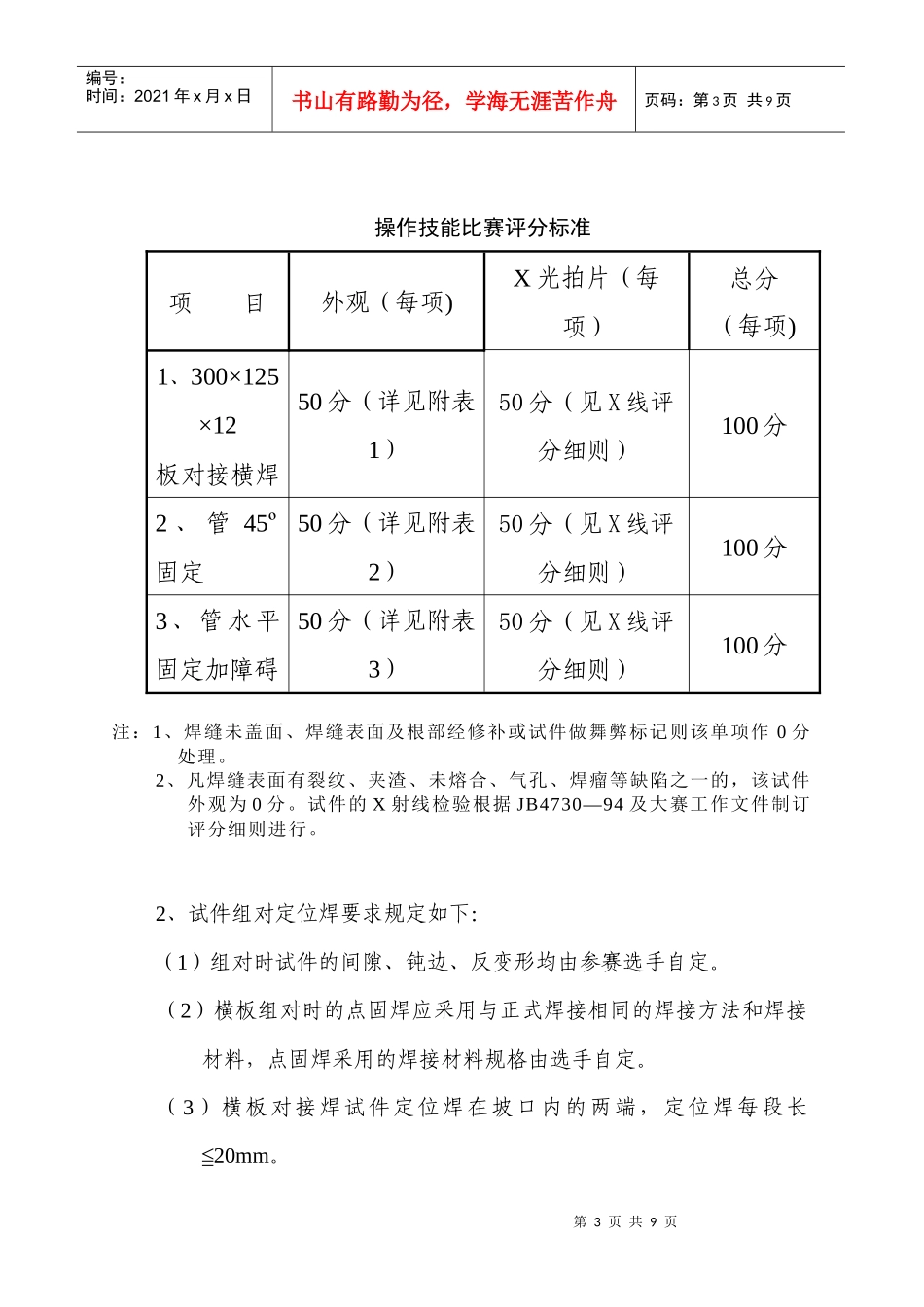

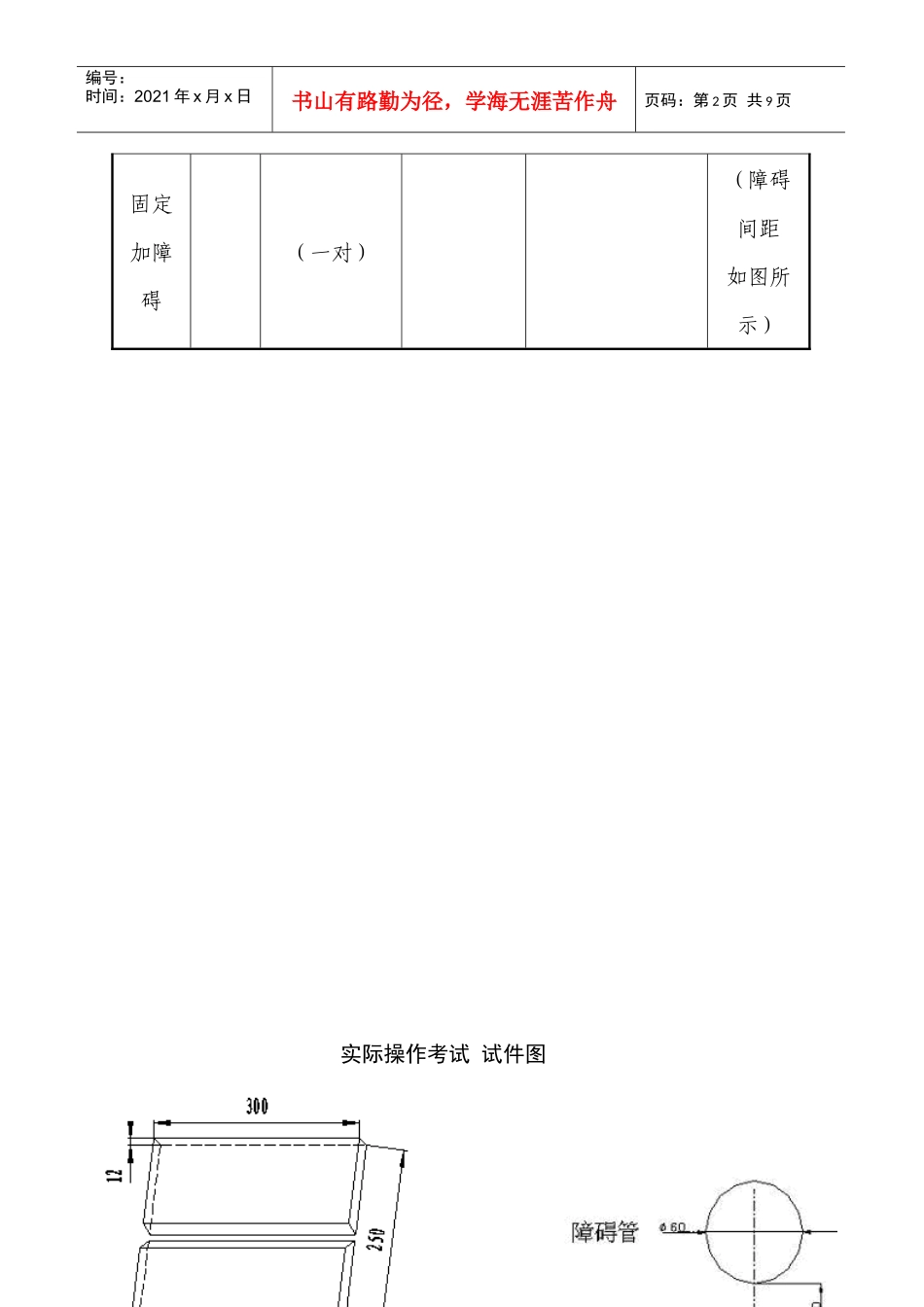

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页2010年沈阳市“百千万技能人才培育工程”和职工职业技能竞赛活动焊工实际操作试题和竞赛规则一、实际操作比赛项目及评分标准所有选手比赛项目，比赛结果记入个人成绩和参加团体比赛的团体总分（见下表和图）：1、比赛项目和评分标准实际操作比赛项目比赛项目材质试件规格（mm）焊接方法焊材型号、规格（mm）坡口角度板：对接横焊Q235300×125×12（一对）焊条电弧焊焊材型号：E5015底层：Ф3.2焊条其它：Ф4.0焊条单侧：32°±1°管：45°固定20＃Ф133×10×100（一对）CO2焊H08Mn2SiAФ1.2CO2实芯焊丝单侧：32°±1°管：水平20#Ф60×4×100全氩弧焊全部：TIG-J50φ2.5单侧：32º±1º第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页固定加障碍（一对）（障碍间距如图所示）实际操作考试试件图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页操作技能比赛评分标准项目外观（每项)X光拍片（每项）总分（每项)1、300×125×12板对接横焊50分（详见附表1）50分（见X线评分细则）100分2、管45º固定50分（详见附表2）50分（见X线评分细则）100分3、管水平固定加障碍50分（详见附表3）50分（见X线评分细则）100分注：1、焊缝未盖面、焊缝表面及根部经修补或试件做舞弊标记则该单项作0分处理。2、凡焊缝表面有裂纹、夹渣、未熔合、气孔、焊瘤等缺陷之一的，该试件外观为0分。试件的X射线检验根据JB4730—94及大赛工作文件制订评分细则进行。2、试件组对定位焊要求规定如下：（1）组对时试件的间隙、钝边、反变形均由参赛选手自定。（2）横板组对时的点固焊应采用与正式焊接相同的焊接方法和焊接材料，点固焊采用的焊接材料规格由选手自定。（3）横板对接焊试件定位焊在坡口内的两端，定位焊每段长≦20mm。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页（4）管子对接焊时的定位焊在正面坡口内，定位焊数不得超过三点每段长度≤20mm，且不准在仰焊位置（即5－7点钟位置）。3、三个项目的试件均采用单面焊双面成形完成。4、试件焊接时的定位高度不得超过1.2m（试件顶部标高），焊接过程中不准取下和移动或任意改变焊接位置。5、试件的焊接方向如下规定：（1）横板对接焊采用一个方向焊接，不得由中间向两端焊或由两端向中间焊，其余层数的方向和打底焊的方向要一致。（2）管子对接水平固定焊和45°固定焊均采用两半圆自下而上焊接。6、试件焊接的所有焊接材料中焊条应符合GB/T5117—1995标准，氩弧焊丝应符合TIG—J50的规定，CO2焊丝符合E501T-1的规定。7、选手比赛工位、场次以抽签决定，比赛时间及相关规定如下：（1）板横位、大管45°固定、小管水平固定加障碍三项：正式组对时间限定为60分钟，焊接时间为150分钟；（2）相关规定：比赛的工件由工作人员分发到工位上，正式组对前10分钟，选手进场检查试件，确认无误后，听到组对铃声开始组对，60分钟内为试件正式组对时间，组对完后必须由监考人员确认；60分钟内组对未完，可以在焊接铃声响后继续组对（组对完后仍然必须由监考人员确认），但焊接时间不延长；三项焊接时间为150分钟，焊接铃声响后方可开始焊接。8、试件的检验要求：第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页（1）横板焊接：正反面外观检查焊缝全长（但两端各20mm焊缝不评分）：100%X射线拍片（去除两端各20mm焊缝）。（2）Ф60×4对接管：焊缝正面外观检查；通球检验；100％X射线拍片。（3）Ф133×10对接管：焊缝正、反面外观检查；100％X射线拍片。9、本次比赛技能操作总分按100分计，具体项目分数分配如下：（1）横板焊条电弧焊占技能成绩的35%；Ф133×10对接管CO2焊占技能成绩的35%；Ф60×4对接管氩弧焊占技能成绩的30%。（2）横板焊单项评分按100分计：X射线探伤50分，外观成绩50分；（3）Ф60×4对接管单项评分按100分计：X射线探伤50分，外观成绩50分；（4）Ф133×10对...
