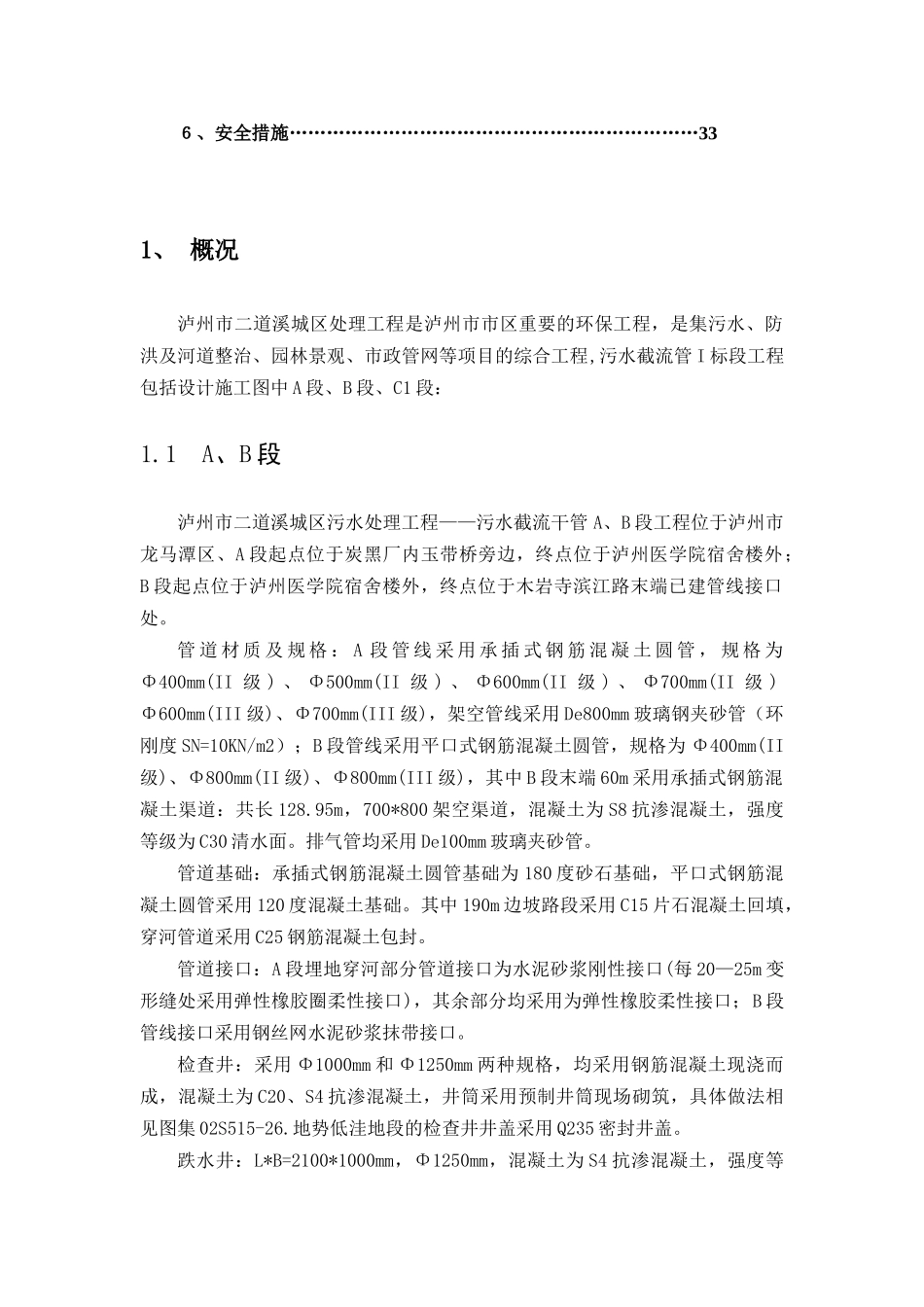

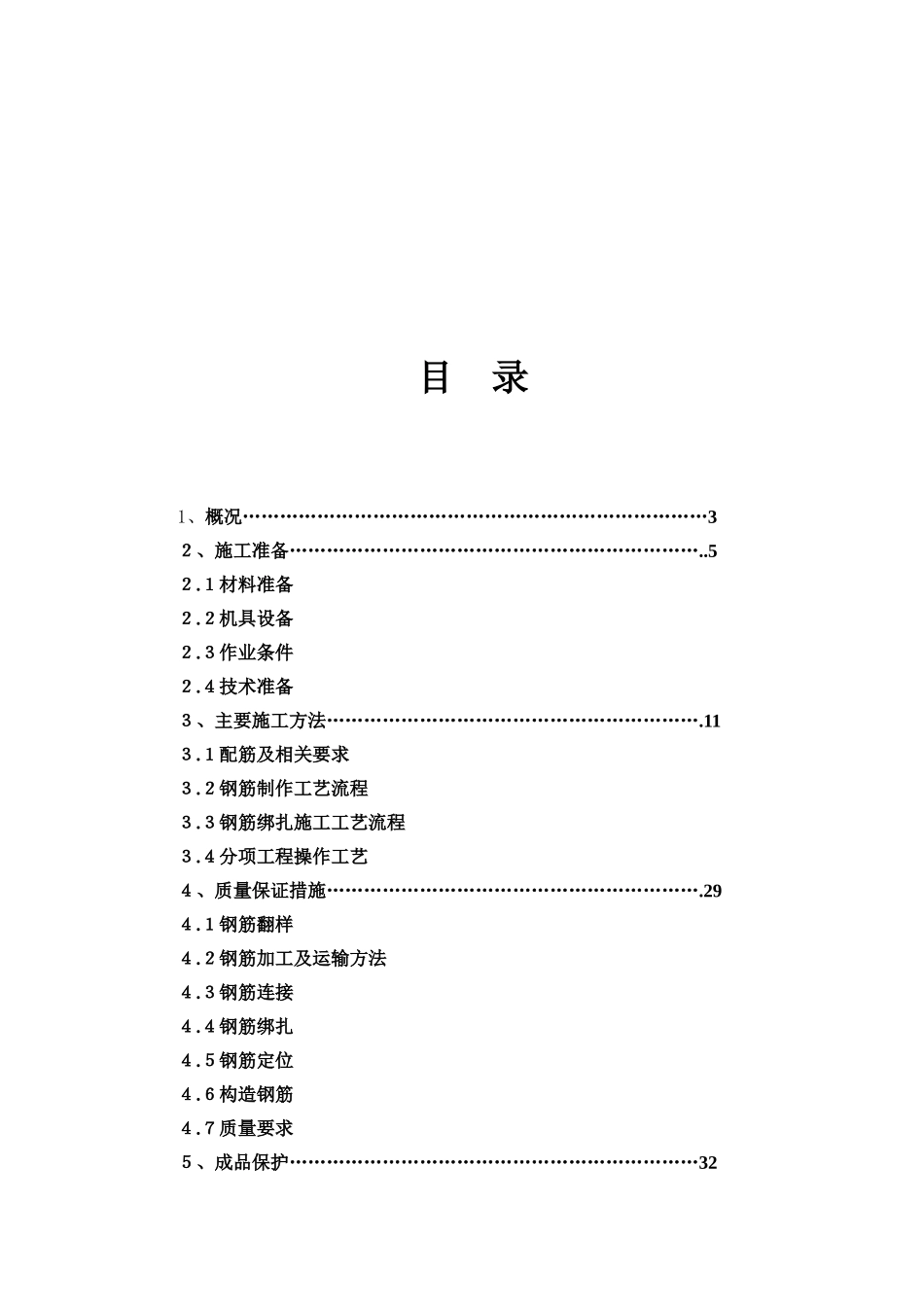

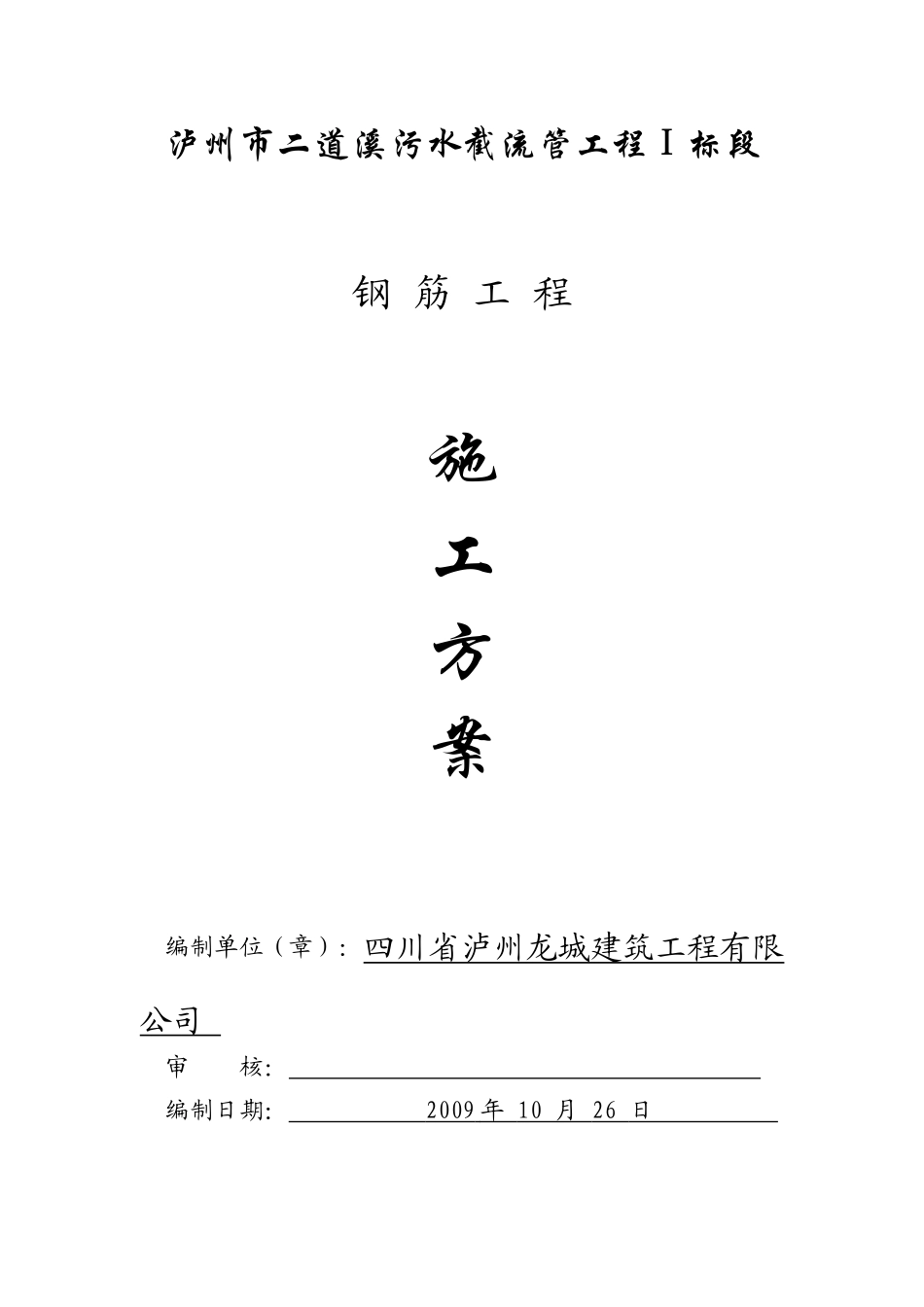

泸州市二道溪污水截流管工程Ⅰ标段钢筋工程施工方案编制单位（章）：四川省泸州龙城建筑工程有限公司审核：编制日期：2009年10月26日目录1、概况…………………………………………………………………3２、施工准备…………………………………………………………..5２.１材料准备２.２机具设备２.３作业条件２.４技术准备３、主要施工方法…………………………………………………….11３.１配筋及相关要求３.２钢筋制作工艺流程３.３钢筋绑扎施工工艺流程３.４分项工程操作工艺４、质量保证措施…………………………………………………….29４.１钢筋翻样４.２钢筋加工及运输方法４.３钢筋连接４.４钢筋绑扎４.５钢筋定位４.６构造钢筋４.７质量要求５、成品保护…………………………………………………………32６、安全措施…………………………………………………………331、概况泸州市二道溪城区处理工程是泸州市市区重要的环保工程，是集污水、防洪及河道整治、园林景观、市政管网等项目的综合工程,污水截流管I标段工程包括设计施工图中A段、B段、C1段：1.1A、B段泸州市二道溪城区污水处理工程——污水截流干管A、B段工程位于泸州市龙马潭区、A段起点位于炭黑厂内玉带桥旁边，终点位于泸州医学院宿舍楼外；B段起点位于泸州医学院宿舍楼外，终点位于木岩寺滨江路末端已建管线接口处。管道材质及规格：A段管线采用承插式钢筋混凝土圆管，规格为Φ400mm(II级)、Φ500mm(II级)、Φ600mm(II级)、Φ700mm(II级)Φ600mm(III级)、Φ700mm(III级)，架空管线采用De800mm玻璃钢夹砂管（环刚度SN=10KN/m2）；B段管线采用平口式钢筋混凝土圆管，规格为Φ400mm(II级)、Φ800mm(II级)、Φ800mm(III级)，其中B段末端60m采用承插式钢筋混凝土渠道：共长128.95m，700*800架空渠道，混凝土为S8抗渗混凝土，强度等级为C30清水面。排气管均采用De100mm玻璃夹砂管。管道基础：承插式钢筋混凝土圆管基础为180度砂石基础，平口式钢筋混凝土圆管采用120度混凝土基础。其中190m边坡路段采用C15片石混凝土回填，穿河管道采用C25钢筋混凝土包封。管道接口：A段埋地穿河部分管道接口为水泥砂浆刚性接口(每20—25m变形缝处采用弹性橡胶圈柔性接口)，其余部分均采用为弹性橡胶柔性接口；B段管线接口采用钢丝网水泥砂浆抹带接口。检查井：采用Φ1000mm和Φ1250mm两种规格，均采用钢筋混凝土现浇而成，混凝土为C20、S4抗渗混凝土，井筒采用预制井筒现场砌筑，具体做法相见图集02S515-26.地势低洼地段的检查井井盖采用Q235密封井盖。跌水井：L*B=2100*1000mm，Φ1250mm，混凝土为S4抗渗混凝土，强度等级为C20.相见图集02S515-113。污水截流井：L*B*H=4.5m*4.0m*4.55m,混凝土为S8抗渗混凝土，强度等级为C30。主线架空管线和渠道下基础为人工挖孔桩（Φ1000mm）。人工挖孔桩护臂为C20砼、桩芯为C25砼。1.2C1段泸州市二道溪城区污水处理截流干管C1段工程位于泸州市龙马潭区，主线起点于沱江二桥下，终点位于小市转角店沿江路门球场边，设计图中主线C-50#井（含C-50#井）。承插式钢筋混凝土圆管：Φ400mm（II）级、Φ500mm（II）级、Φ600mm（II）、Φ1200mm（II）、Φ600mm（III）、Φ1200mm（III）。钢筋混凝土箱涵：1100mm*1100mm架空箱涵，混凝土为S8抗渗混凝土，强度等级为C30。检查井：Φ1100mm（深度2m~5.2m以上）、1100mm*1500mm（深度2m-6m）150°扇形检查井，混凝土为S8、S4抗渗混凝土，强度等级为C30、C20。跌水井：2600mm*1400mm、2100*1000mm、2100mm*3900mm、Φ1250mm,混凝土为S8、S4抗渗混凝土，强度等级为C30、C20。截流井：5500mm*2500mm、3150mm*2500mm、5100mm*6100mm、5900mm*8200mm、4500mm*7650mm、3300mm*5500mm，混凝土为S8抗渗混凝土，强度等级为C30。管道基础：采用120°砂石基础、180°砂石基础、C10全包混凝土基础。管道接口：埋地部分除工艺图C-0~C-50中的Φ1200mm(II)级管为水泥砂浆刚性接口外，其余管道接口为弹性橡胶圈柔性接口。2施工准备2.1材料2.1.1钢筋:其品种、级别、规格和质量应符合设计要求钢筋进场应有产品合格证和出厂检验报告，进场前，应按国家现行标准的规定抽取试件做力...
