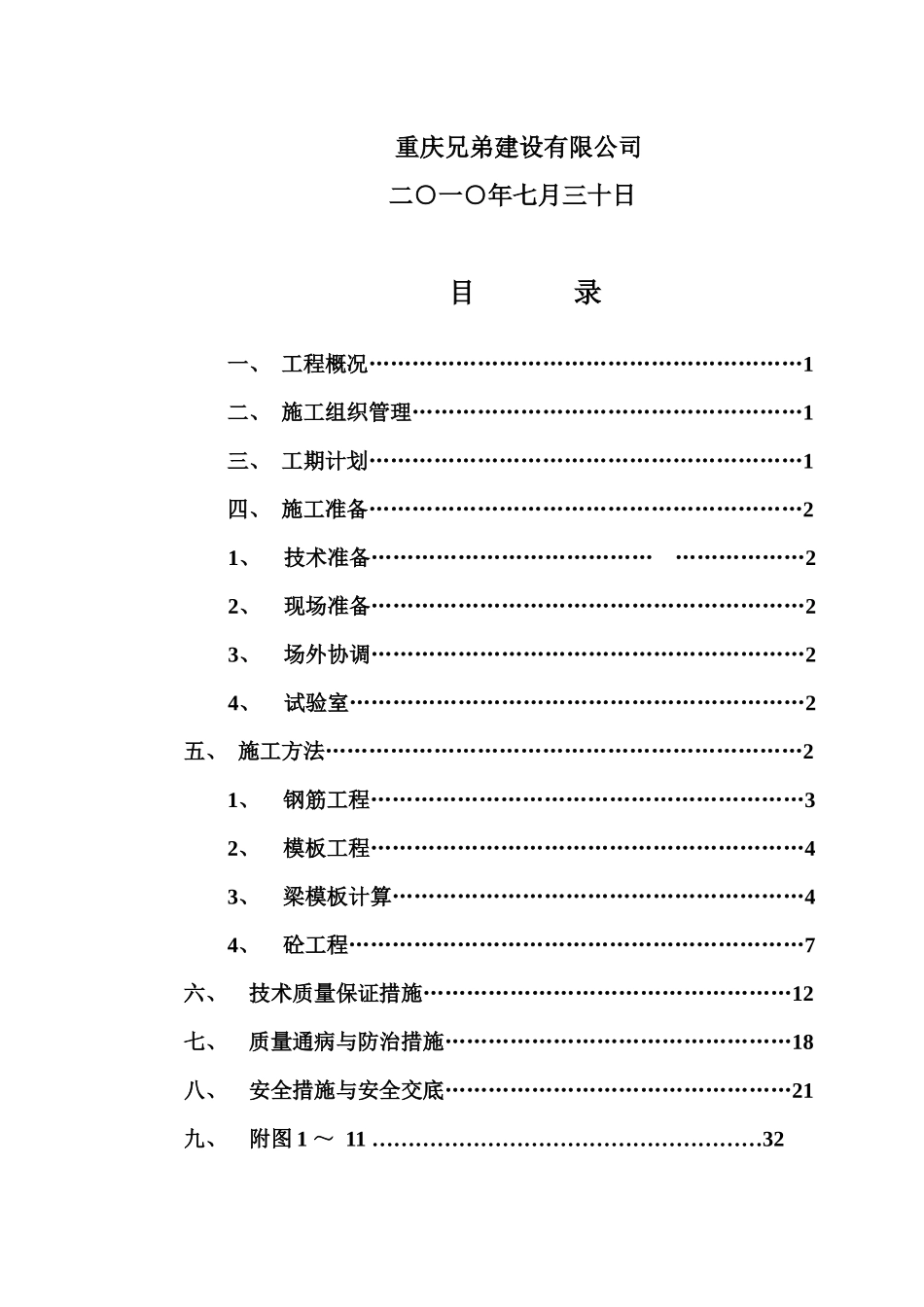

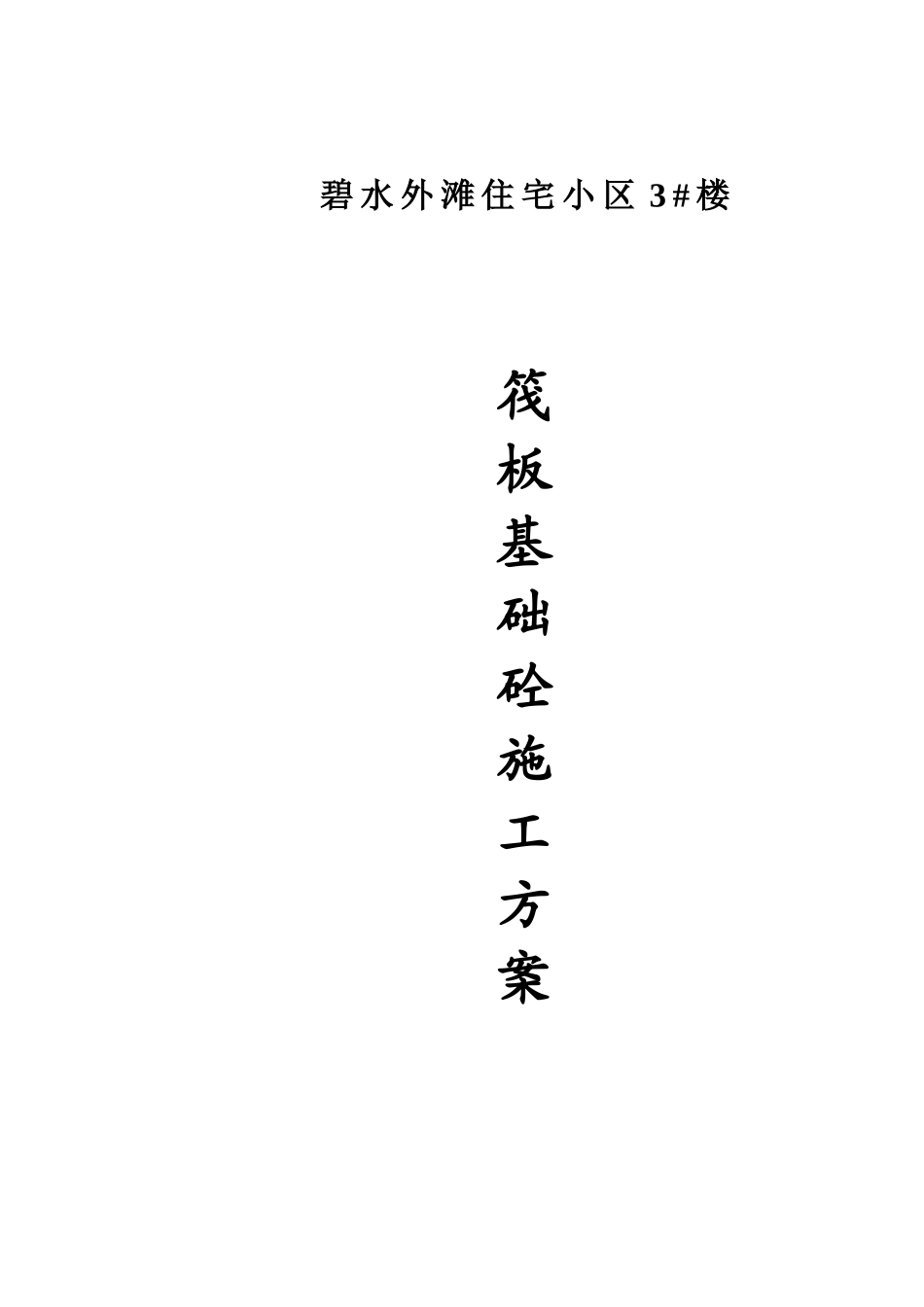

碧水外滩住宅小区3#楼筏板基础砼施工方案重庆兄弟建设有限公司二○一○年七月三十日目录一、工程概况……………………………………………………1二、施工组织管理………………………………………………1三、工期计划……………………………………………………1四、施工准备……………………………………………………21、技术准备…………………………………………………22、现场准备……………………………………………………23、场外协调……………………………………………………24、试验室………………………………………………………2五、施工方法…………………………………………………………21、钢筋工程……………………………………………………32、模板工程……………………………………………………43、梁模板计算…………………………………………………44、砼工程………………………………………………………7六、技术质量保证措施……………………………………………12七、质量通病与防治措施…………………………………………18八、安全措施与安全交底…………………………………………21九、附图1～11………………………………………………32一工程概况该工程为筏板基础，砼强度等级C40。筏板厚0.55m。板底标高－8.90m。筏板和基础梁砼总量2141.15m3，钢筋用量约210吨。筏板配筋φ25、φ32及角部筋φ18三种规格，φ22200、φ32150，双层双向布置。采用商品砼，选用青海宏信混凝土有限公司提供商砼。二、施工组织管理该工程采用专项、专管方式，职能分工明确，利于工程质量、进度、安全的正常运行。三、工期计划筏板基础砼采用商品砼，从浇筑起72小时以内完成。四、施工准备1、技术准备：.组织各专业、各工种认真熟悉和审查施工图纸，向操作层作技术交底。.各专业、各工种对有关施工技术和图纸存在的疑点应及时与技术负责人沟通。.测量员根据规划提供的水准点高程及坐标位置，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。2、现场准备：.做好通电、通水、通路、通讯工作。姓名职务职责分工备注程天贵项目经理全面总负责总值班刘啟明项目副经理负责安装配套江书项目总工技术总监张士孝安全员负责安全兼管模板白班程天学工长主管钢筋、砼浇筑夜班刘道春质检员质检兼测量夜班陈波试验员取样、送样李永莲资料员报验陈代兵材料员保障材料供应.木模板500㎡，砖模用砖1.4万块，钢管30吨，扣件1500个。.插入式振动棒5台（其中备用2台），平板式振动器2台。.木工：40人、钢筋工：60人、砼工：40人（分两班作业）、机修电工：2人。.夜间照明设备2个3000伏探照灯。3、场外协调工作：指派一名工长在商品砼公司，监督检查砼生产质量，将日产量和运输等情况随时向项目部汇报，掌握砼浇筑的起止时间和现场浇筑情况，便于及时调整砼生产及运输能力。4、现场试验室准备：建一个20㎡的试验室，配齐温度表、水箱和试模及电子测温仪。五、施工方法1、钢筋工程：（1）绑扎顺序：筏板底筋马凳筏板上筋墙、柱插筋止水钢板。（2）筏板上下层之间采用马凳架支撑，间距1.00m成梅花状布置。（见图1、图2）（3）墙、柱筋按轴线插入底板后，柱的第一个定位箍筋和墙的第一排水平筋与筏板筋焊接固定，控制墙、柱根部，防止砼振捣时钢筋偏位或其它外力破坏。（见图3）（4）筏板钢筋φ25和φ32两种规格，采用机械连接，各受力钢筋之间的接头位置应相互错开，在任一接头中心至长度为钢筋直径的35倍的区段范围内，有接头的受力钢筋截面面积不得超过受力钢筋总截面面积的50%。（5）墙体钢筋均为双向双排钢筋，水平筋在外，竖筋在内。采用绑扎搭接，搭接长度为钢筋直径的43.4倍（含修正系数）（6）钢筋加工：1、筏板钢筋末端封边按04G101—3施工。2、所有进场钢材的端头应切除20㎜。3、钢筋下料时，钢筋端面平头采用砂轮切割机下料，严禁气割，严禁电割，以保证不伤害母材，同时也保证钢筋端面与母材轴线方向垂直。（7）筏板钢筋绑扎：1、筏板钢筋网片的丝扣100%的绑扎，同一水平直线上相邻绑扣呈八字形，朝向砼体内，同一直线上相邻绑扣露头部份朝向正反交错，严禁漏...
