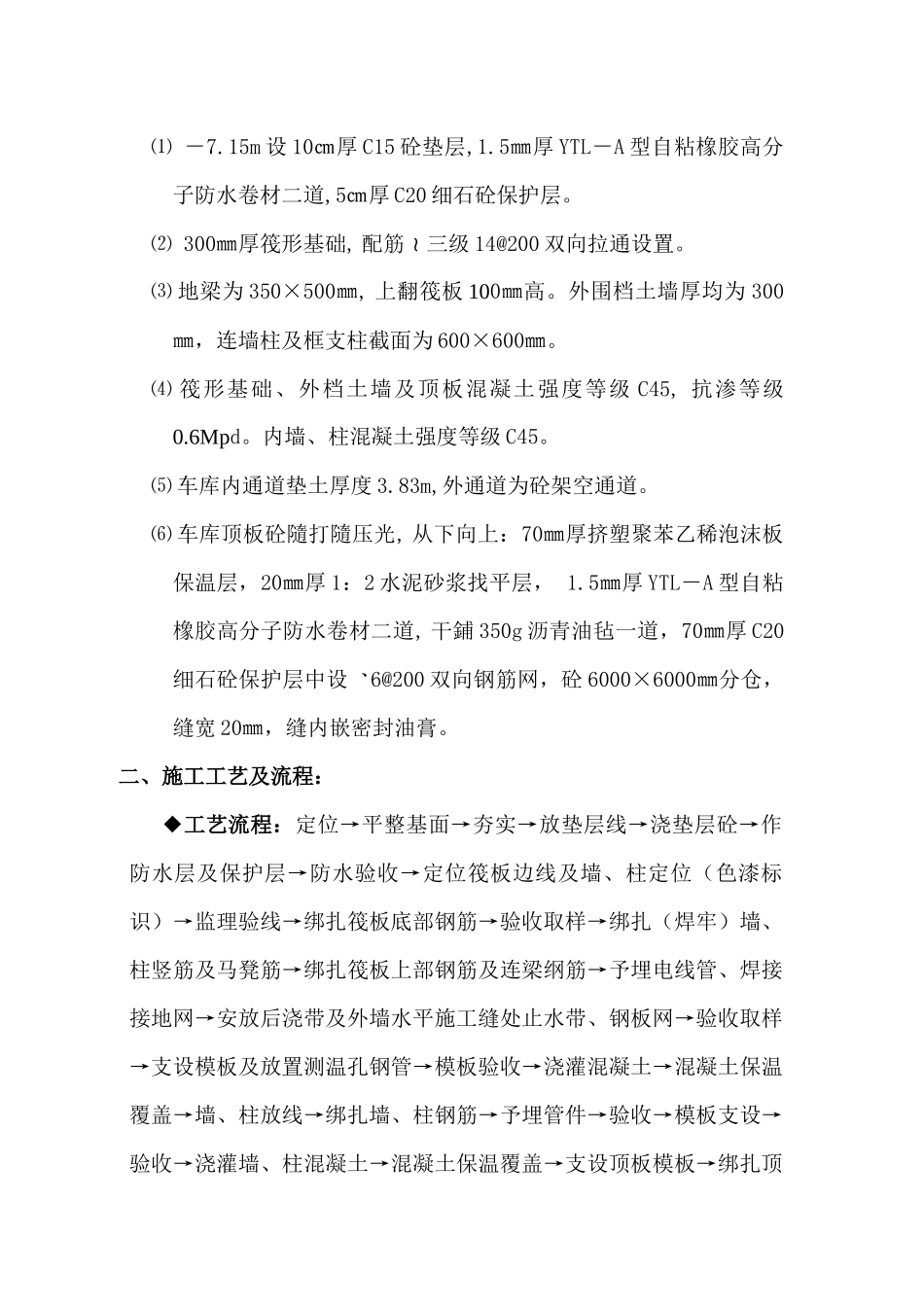

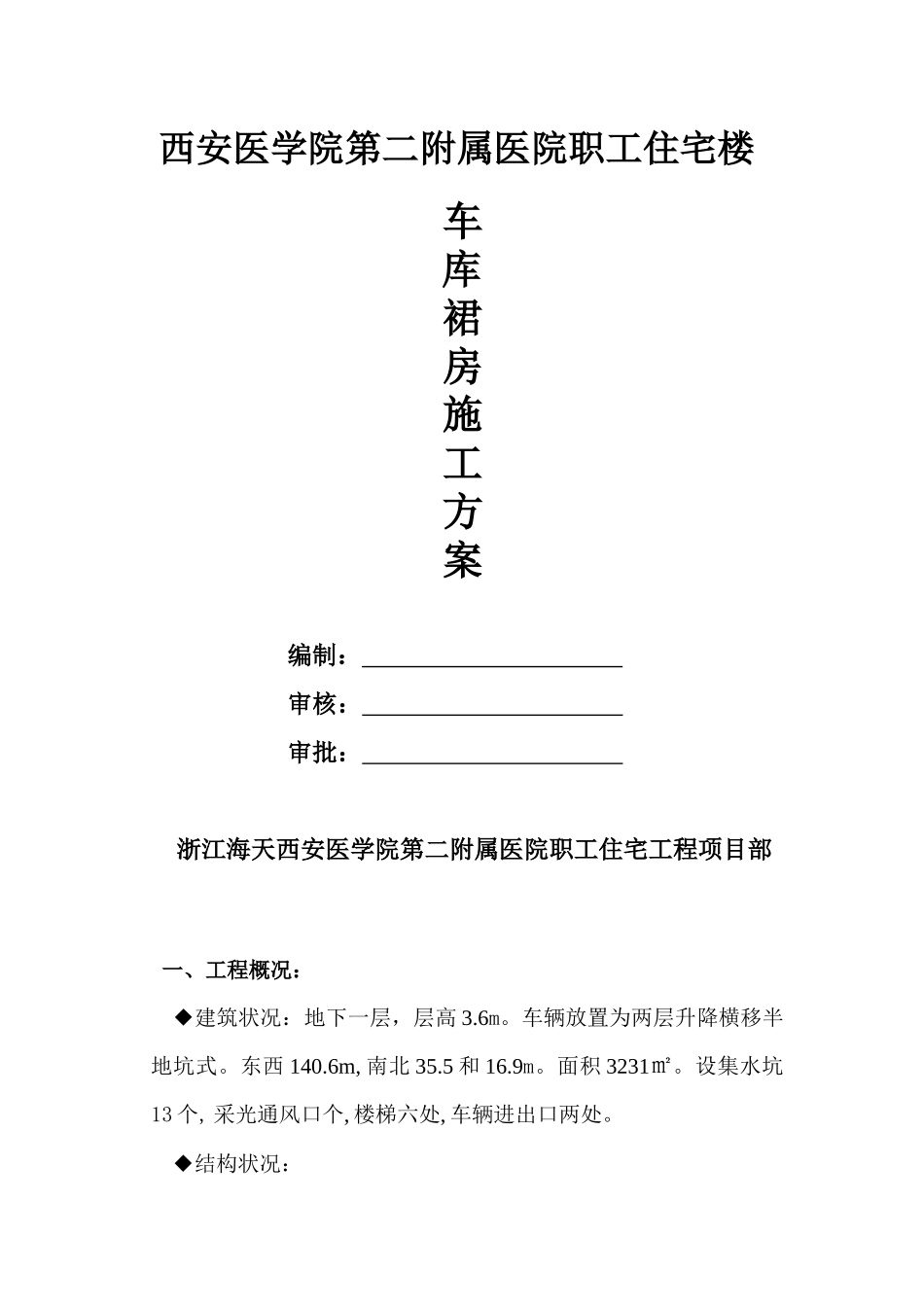

西安医学院第二附属医院职工住宅楼车库裙房施工方案编制：审核：审批：浙江海天西安医学院第二附属医院职工住宅工程项目部一、工程概况：◆建筑状况：地下一层，层高3.6m。车辆放置为两层升降横移半地坑式。东西140.6m,南北35.5和16.9m。面积3231㎡。设集水坑13个,采光通风口个,楼梯六处,车辆进出口两处。◆结构状况：⑴－7.15m设10㎝厚C15砼垫层,1.5㎜厚YTL－A型自粘橡胶高分子防水卷材二道,5㎝厚C20细石砼保护层。⑵300㎜厚筏形基础,配筋三级14@200双向拉通设置。⑶地梁为350×500㎜,上翻筏板100㎜高。外围档土墙厚均为300㎜，连墙柱及框支柱截面为600×600㎜。⑷筏形基础、外档土墙及顶板混凝土强度等级C45,抗渗等级0.6Mpd。内墙、柱混凝土强度等级C45。⑸车库内通道垫土厚度3.83m,外通道为砼架空通道。⑹车库顶板砼隨打隨压光,从下向上：70㎜厚挤塑聚苯乙稀泡沫板保温层，20㎜厚1：2水泥砂浆找平层，1.5㎜厚YTL－A型自粘橡胶高分子防水卷材二道,干鋪350g沥青油毡一道，70㎜厚C20细石砼保护层中设6@200双向钢筋网，砼6000×6000㎜分仓，缝宽20㎜，缝内嵌密封油膏。二、施工工艺及流程：◆工艺流程：定位→平整基面→夯实→放垫层线→浇垫层砼→作防水层及保护层→防水验收→定位筏板边线及墙、柱定位（色漆标识）→监理验线→绑扎筏板底部钢筋→验收取样→绑扎（焊牢）墙、柱竖筋及马凳筋→绑扎筏板上部钢筋及连梁纲筋→予埋电线管、焊接接地网→安放后浇带及外墙水平施工缝处止水带、钢板网→验收取样→支设模板及放置测温孔钢管→模板验收→浇灌混凝土→混凝土保温覆盖→墙、柱放线→绑扎墙、柱钢筋→予埋管件→验收→模板支设→验收→浇灌墙、柱混凝土→混凝土保温覆盖→支设顶板模板→绑扎顶板钢筋→验收取样→浇灌混凝土→混凝土保温覆盖→拆除模板→內装修◆施工工艺：1.100㎜厚C15砼垫层施工：根椐岩土工程勘察报告,－7.15m为,粘土,因此,按标高平整好后,均匀洒水,使含水率在16%～20%之间,用蛙式打夯机排打两遍,按基础后浇带部位,分段施工砼垫层。2.专业防水施工队作防水层,防水层上用350g油毡作保护层,油毡保护层上用C20砼作50㎜厚保护层,并6000×6000㎜分仓。3.依据图纸弹划筏板外边沿线及墙、梁、柱定位线,并用色漆标注。通知监理验线,无误后,绑扎筏板底部钢筋。4.筏板底部钢筋绑扎好后,根椐弹划线,绑扎梁钢筋,并绑扎（焊接）牢固墙、柱钢筋及马凳筋,检查无误,再绑扎筏板上部钢筋,在此同时，安放予埋各类水、电管，并作好后浇带的纲板网及止水纲板。自检合格后，报监理验收，合格后再支设模板，通过自检，监理验收合格后，浇灌混凝土。三、钢筋工程：◆质量检验：⑴对进场钢筋认真检验，钢筋须有出厂合格证，钢筋进场时进行复检，认真查看合格证,出厂检验报告,并检查是否平直,有无损伤,表面不得有裂纹、油污、结疤、折叠、颗粒状或片状老銹，钢筋断头保证平直，无弯曲。⑵按照现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499－1998）的规定：同炉号、同牌号、同规格、同交货状态的钢筋60t作为一个检验批；同牌号、同规格而不同炉号组成的混合批的钢筋作为一批时，批量应不大于6个炉号、每炉号含碳量之差不大于0.02%、含锰量之差不大于0.15%。会同监理见证抽取样件作为力学性能检验,符合标准后,再进行加工。⑶原材试验报告单的分批必须正确，见证取样数必须不小于总试验数的30%。⑷不合格材料坚决不用于本工程,并及时清退出场。◆钢筋配料及制作：.⑴钢筋配料：a、施工前，由专业钢筋工长根据施工图纸进行提料，绘出各种形状和规格的单根钢筋图并加以编号，然后分别计算钢筋下料长度和根数，填写钢筋配料单,经主管领导审核后,交钢筋班组制作。b、计算钢筋下料长度时,特别注意钢筋因弯曲或弯鈎时会使其长度变化,不能直接根椐图纸中尺寸下料,必须了解混凝土的保护层厚度及钢筋弯曲、弯钩后的伸长率,然后才能根椐图视尺寸计算出下料长度。c、钢筋弯曲特点：弯曲处内皮收缩,外皮伸长,轴线长度不变：二是在弯曲处形成圆弧,因此,弯起钢筋的量度尺寸大于下料尺寸,两者之间的差值称为弯曲调整值。根椐理论推算同时结合实践经验,纲筋弯曲调整值可取以下数值：钢筋弯曲角度...
