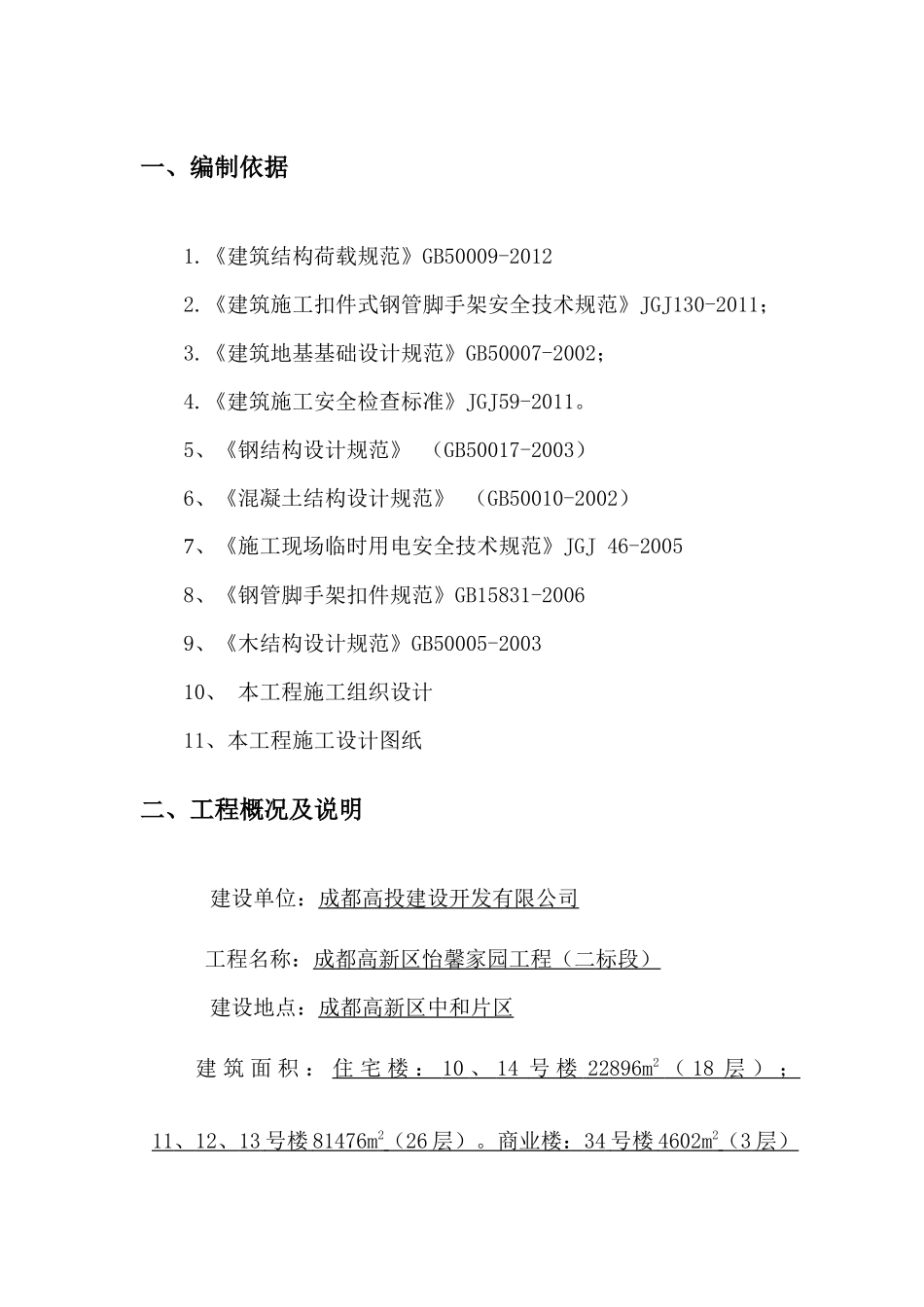

一、编制依据1.《建筑结构荷载规范》GB50009-20122.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；3.《建筑地基基础设计规范》GB50007-2002；4.《建筑施工安全检查标准》JGJ59-2011。5、《钢结构设计规范》（GB50017-2003）6、《混凝土结构设计规范》（GB50010-2002）7、《施工现场临时用电安全技术规范》JGJ46-20058、《钢管脚手架扣件规范》GB15831-20069、《木结构设计规范》GB50005-200310、本工程施工组织设计11、本工程施工设计图纸二、工程概况及说明建设单位：成都高投建设开发有限公司工程名称：成都高新区怡馨家园工程（二标段）建设地点：成都高新区中和片区建筑面积：住宅楼：10、14号楼22896m2（18层）；11、12、13号楼81476m2（26层）。商业楼：34号楼4602m2（3层）建筑高度：10#楼、14#楼建筑总高度53.95m；11#楼、12#楼、13#楼建筑总高度79.45m；34#楼建筑总高度14.35m质量要求:合格施工工期：500日历天设计单位：中国建筑西南设计研究院有限公司监理单位：成都衡泰工程管理有限责任公司施工单位：中国华西企业股份有限公司结构形式：框架（商业楼）、框剪结构（住宅楼）本工程34#楼1-3层；10#楼、14#楼1-6层；11#楼、12#楼、13#楼1-2层采用双排落地式扣件钢管脚手架，搭设高度均在20m以内，本方案双排落地式扣件钢管脚手架高度按20m进行计算;±0.000以下采用单排脚手架，脚手架高度按6m进行计算。11#楼、12#楼临近地下室外墙边部位的脚手架，在地下室外墙防水验收合格后、基坑回填前进行拆除。拆除后楼层临边及未拆除的架体必须进行封闭防护及架体加固措施。待基坑回填完毕，再进行11#楼、12#楼1、2层双排落地式钢管脚手架二次搭设。三、脚手架材料的选择l、钢管落地脚手架，选用外径48mm，壁厚3mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用铸铁扣件，应符合建设部《钢管脚手架扣件规范》GB15831-2006的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N•m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应对钢管进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆红白相间色。4、本工程脚手板采用木脚手板。脚手板应符合规范JGJ130-2011的要求及《木结构设计规范》GB50005-2003中IIa级材质的规定。脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T700）中Q235A钢的要求。四、脚手架的搭设流程及要求落地脚手架搭设的工艺流程为：场地平整→材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→扎安全网。定距定位。根据构造要求在建筑物转角处用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用油漆点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。1、主杆基础本工程脚手架基础部位在地下室顶板上，基础承载能力能够满足外脚手架的搭设要求（详见落地式钢管扣件脚手架计算书）。2、立杆间距(1)脚手架立杆纵距1.5m，横距0.8m，步距1.8m；连墙杆间距竖...
