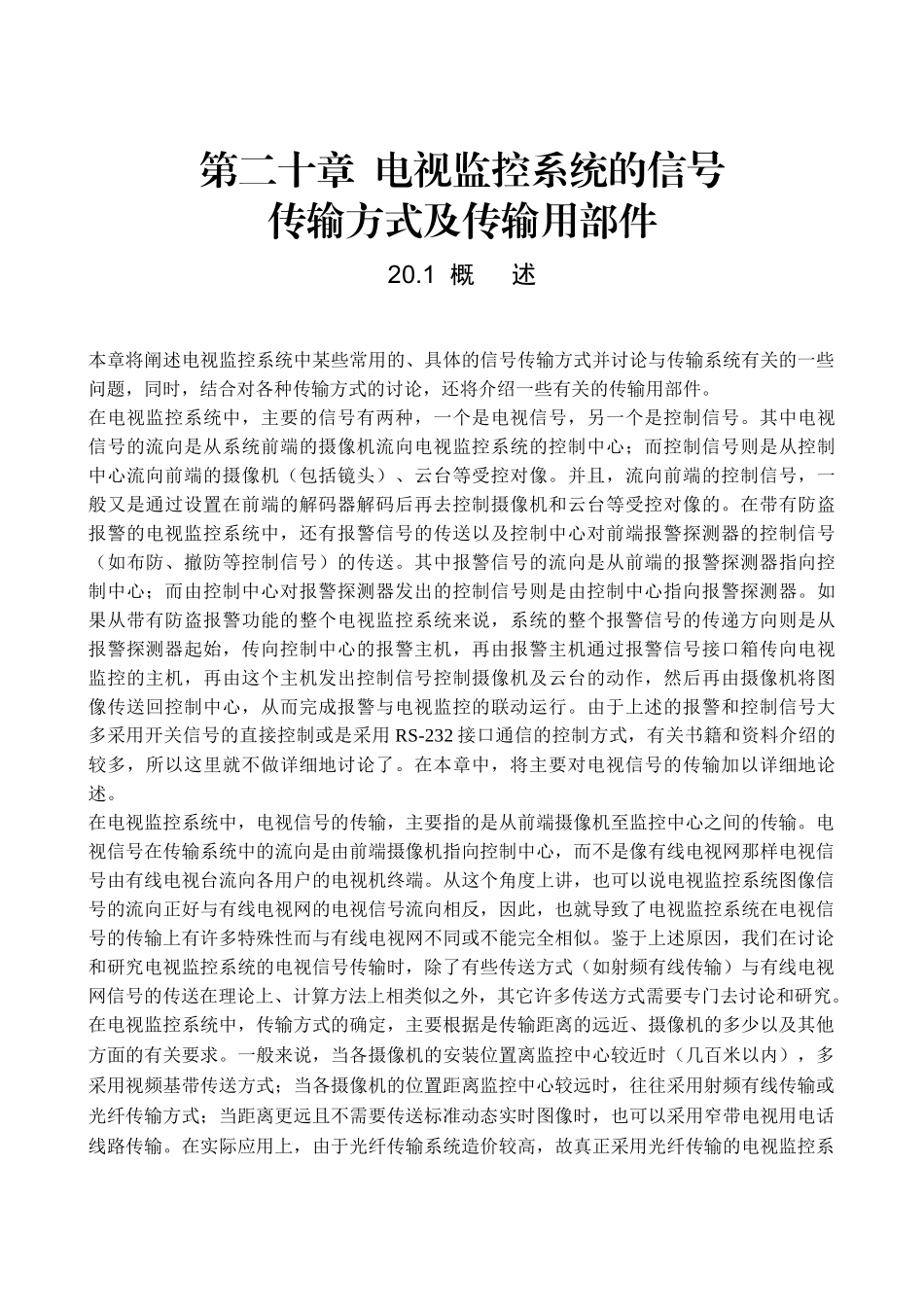

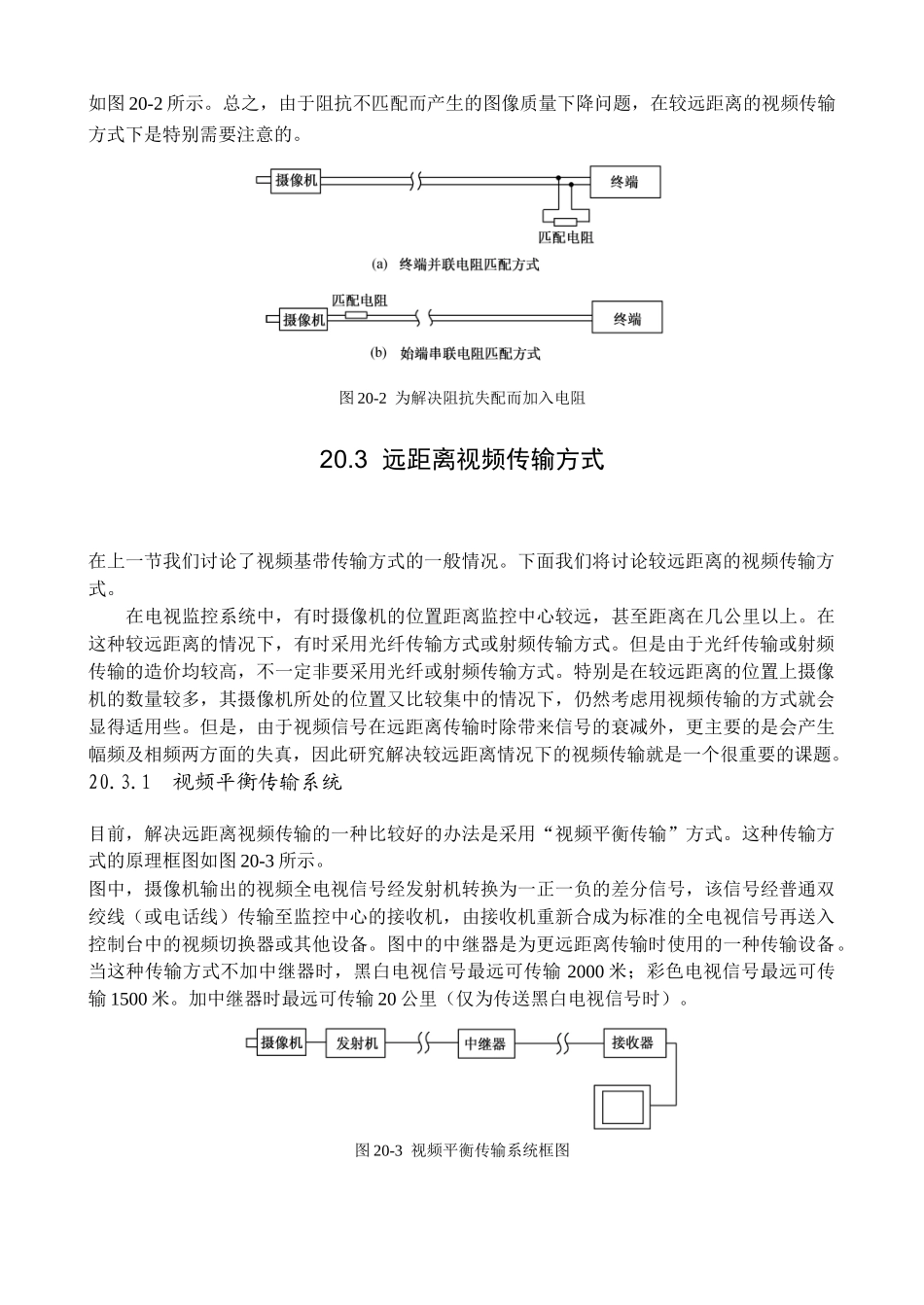

第二十章电视监控系统的信号传输方式及传输用部件20.1概述本章将阐述电视监控系统中某些常用的、具体的信号传输方式并讨论与传输系统有关的一些问题，同时，结合对各种传输方式的讨论，还将介绍一些有关的传输用部件。在电视监控系统中，主要的信号有两种，一个是电视信号，另一个是控制信号。其中电视信号的流向是从系统前端的摄像机流向电视监控系统的控制中心；而控制信号则是从控制中心流向前端的摄像机（包括镜头）、云台等受控对像。并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。在带有防盗报警的电视监控系统中，还有报警信号的传送以及控制中心对前端报警探测器的控制信号（如布防、撤防等控制信号）的传送。其中报警信号的流向是从前端的报警探测器指向控制中心；而由控制中心对报警探测器发出的控制信号则是由控制中心指向报警探测器。如果从带有防盗报警功能的整个电视监控系统来说，系统的整个报警信号的传递方向则是从报警探测器起始，传向控制中心的报警主机，再由报警主机通过报警信号接口箱传向电视监控的主机，再由这个主机发出控制信号控制摄像机及云台的动作，然后再由摄像机将图像传送回控制中心，从而完成报警与电视监控的联动运行。由于上述的报警和控制信号大多采用开关信号的直接控制或是采用RS-232接口通信的控制方式，有关书籍和资料介绍的较多，所以这里就不做详细地讨论了。在本章中，将主要对电视信号的传输加以详细地论述。在电视监控系统中，电视信号的传输，主要指的是从前端摄像机至监控中心之间的传输。电视信号在传输系统中的流向是由前端摄像机指向控制中心，而不是像有线电视网那样电视信号由有线电视台流向各用户的电视机终端。从这个角度上讲，也可以说电视监控系统图像信号的流向正好与有线电视网的电视信号流向相反，因此，也就导致了电视监控系统在电视信号的传输上有许多特殊性而与有线电视网不同或不能完全相似。鉴于上述原因，我们在讨论和研究电视监控系统的电视信号传输时，除了有些传送方式（如射频有线传输）与有线电视网信号的传送在理论上、计算方法上相类似之外，其它许多传送方式需要专门去讨论和研究。在电视监控系统中，传输方式的确定，主要根据是传输距离的远近、摄像机的多少以及其他方面的有关要求。一般来说，当各摄像机的安装位置离监控中心较近时（几百米以内），多采用视频基带传送方式；当各摄像机的位置距离监控中心较远时，往往采用射频有线传输或光纤传输方式；当距离更远且不需要传送标准动态实时图像时，也可以采用窄带电视用电话线路传输。在实际应用上，由于光纤传输系统造价较高，故真正采用光纤传输的电视监控系统并不多。但随着技术的发展和若干设备、器件质量的提高和价格的降低，射频传输、光纤传输、微波传输、网络传输等传输方式也将会在远距离传输时陆续采用，因而本章对这些远距离传输方式也将较具体的加以介绍。20.2视频基带传输方式视频基带传输方式，是指从摄像机至控制台之间传输的电视图像信号，完全是视频信号。视频传输方式的优点是传输系统简单；在一定距离范围内，失真小；附加噪声低（系统信噪比高）；不必增加诸如调制器、解调器等附加设备。缺点是传输距离不能太远；一根电缆（视频同轴电缆）只能传送一路电视信号等等。但是，由于电视监控系统一般来说摄像机与控制台之间的距离都不是太远，所以在电视监控系统中采用视频传输是最常用的传输方式。视频传输方式的原理框图如图20-１所示。图20-1视频传输方式原理框图在图20-１中，传输线采用的是同轴电缆，其型号为SYV-75-5（国产）。其中75表示该种电缆的特性阻抗为75Ω。５表示电缆的线径。如果传输距离较远些时，为了减小传输线路对信号的衰减量，还可以用SYV-75-7或SYV-75-9的电缆线。由于在视频传输系统中，摄像机的输出阻抗为75Ω不平衡方式，而控制台及监视器的输入阻抗也为75Ω不平衡方式，故为了整个系统的阻抗匹配，其传输线也必须采用75Ω的特性阻抗。如果在系统中出现了阻抗不匹配的情况，信号就会失真。有时由于阻抗不匹配可能会产生寄生振荡（特别是会产生以视频...
