挡土墙与护坡工程施工方案VIP免费

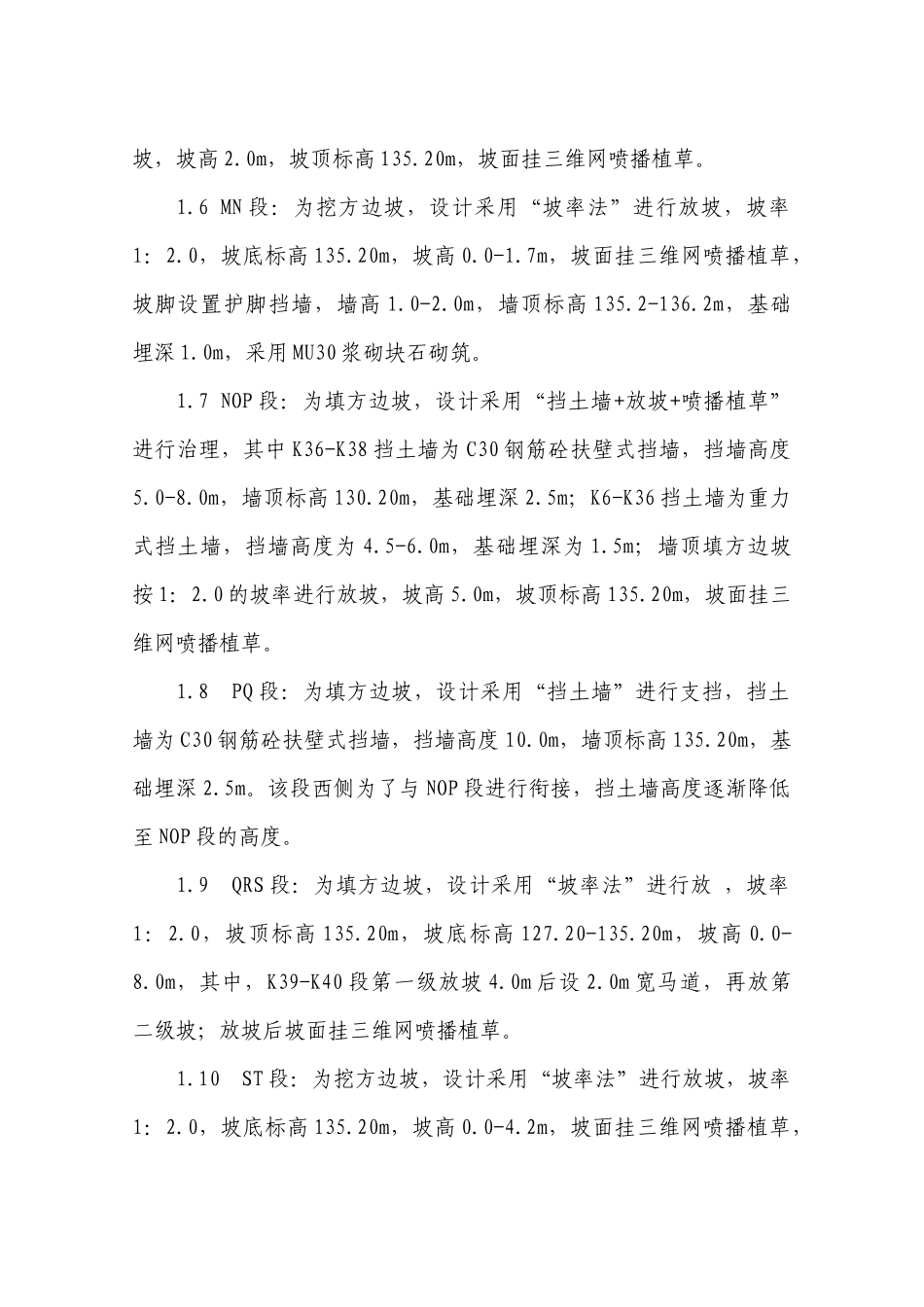

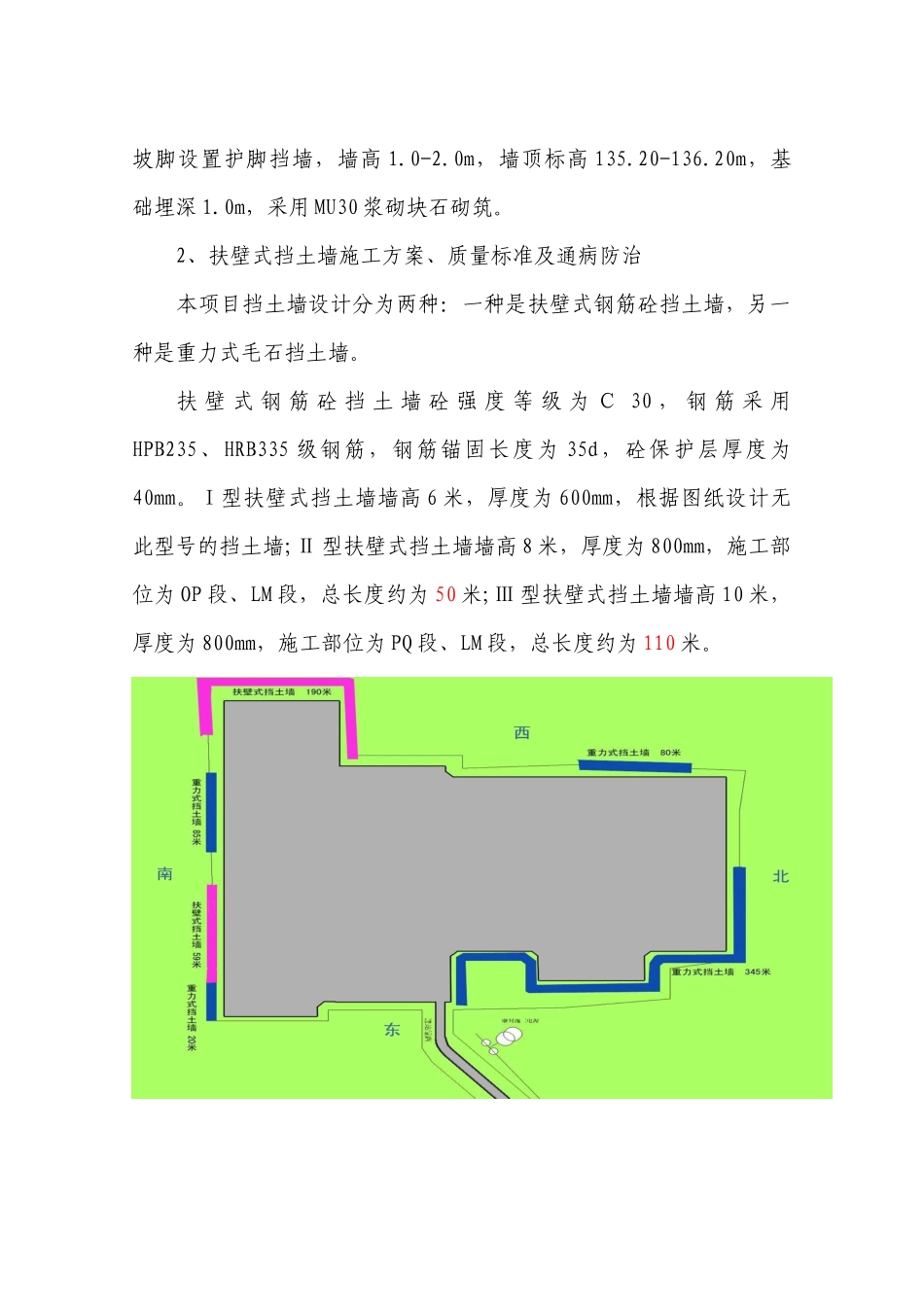

挡土墙及护坡工程施工方案1、护坡工程分项工程概况：1.1TAB段：为填方边坡，设计采用“坡率法”进行放坡，坡率1：2.0，坡顶标高135.20m，坡底标高132.4-135.2m，坡高0.0-2.8m，放坡后坡面挂三维网喷播植草。1.2BCDEFGH段：为挖方边坡，设计采用“坡率法”进行放坡，坡率1：2.0，坡底标高135.2m，坡高0.0-6.0m，坡面挂三维网喷播植草，坡脚设置护脚挡墙，墙高1-2米，墙顶标高135.20-136.2m，基础埋深1米，采用ＭＵ30浆砌块石砌浆。1.3HI段：为填方边坡，设计采用“坡率法”进行放坡，坡率1：2.0，坡顶标高135.20m，坡底标高133.8-135.20m，坡高0.0-1.4m，放坡后坡面挂三维网喷播植草。1.4IJKL段：为填方边坡，设计采用“坡率法”进行放坡，坡率1：2.0，坡顶标高135.2m，坡底标高132.53-135.20m，坡高0.0-2.7m，放坡后挂三维网喷播植草。1.5LM段：为填方边坡，设计采用“挡土墙+边坡+喷播植草”进行治理，其中，K28—K29段挡土墙C30钢筋砼扶壁式挡墙，挡墙高8.0-10.0m，墙顶标高134.20m，基础埋深2.5m；K29-K30段挡土墙为重力式挡土墙，挡墙高度为5.0-6.0m；K27-K28段挡土墙为重力式挡土墙，挡墙高度为4.5-6.0m；墙顶填方边坡按1：2.0的坡率进行放坡，坡高2.0m，坡顶标高135.20m，坡面挂三维网喷播植草。1.6MN段：为挖方边坡，设计采用“坡率法”进行放坡，坡率1：2.0，坡底标高135.20m，坡高0.0-1.7m，坡面挂三维网喷播植草，坡脚设置护脚挡墙，墙高1.0-2.0m，墙顶标高135.2-136.2m，基础埋深1.0m，采用MU30浆砌块石砌筑。1.7NOP段：为填方边坡，设计采用“挡土墙+放坡+喷播植草”进行治理，其中K36-K38挡土墙为C30钢筋砼扶壁式挡墙，挡墙高度5.0-8.0m，墙顶标高130.20m，基础埋深2.5m；K6-K36挡土墙为重力式挡土墙，挡墙高度为4.5-6.0m，基础埋深为1.5m；墙顶填方边坡按1：2.0的坡率进行放坡，坡高5.0m，坡顶标高135.20m，坡面挂三维网喷播植草。1.8PQ段：为填方边坡，设计采用“挡土墙”进行支挡，挡土墙为C30钢筋砼扶壁式挡墙，挡墙高度10.0m，墙顶标高135.20m，基础埋深2.5m。该段西侧为了与NOP段进行衔接，挡土墙高度逐渐降低至NOP段的高度。1.9QRS段：为填方边坡，设计采用“坡率法”进行放，坡率1：2.0，坡顶标高135.20m，坡底标高127.20-135.20m，坡高0.0-8.0m，其中，K39-K40段第一级放坡4.0m后设2.0m宽马道，再放第二级坡；放坡后坡面挂三维网喷播植草。1.10ST段：为挖方边坡，设计采用“坡率法”进行放坡，坡率1：2.0，坡底标高135.20m，坡高0.0-4.2m，坡面挂三维网喷播植草，坡脚设置护脚挡墙，墙高1.0-2.0m，墙顶标高135.20-136.20m，基础埋深1.0m，采用MU30浆砌块石砌筑。2、扶壁式挡土墙施工方案、质量标准及通病防治本项目挡土墙设计分为两种：一种是扶壁式钢筋砼挡土墙，另一种是重力式毛石挡土墙。扶壁式钢筋砼挡土墙砼强度等级为Ｃ30，钢筋采用HPB235、HRB335级钢筋，钢筋锚固长度为35d，砼保护层厚度为40mm。Ⅰ型扶壁式挡土墙墙高6米，厚度为600mm，根据图纸设计无此型号的挡土墙;Ⅱ型扶壁式挡土墙墙高8米，厚度为800mm，施工部位为OP段、LM段，总长度约为50米;Ⅲ型扶壁式挡土墙墙高10米，厚度为800mm，施工部位为PQ段、LM段，总长度约为110米。其分布部位见下图示：2.1、扶壁式挡土墙概况本工程C30钢筋砼扶壁式挡土墙设计工程量为3889m3。扶壁式挡土墙示意图2.2、施工程序定位放线→基础开挖→基础施工→墙体钢筋绑扎→排水孔设置→定型钢模支设→墙体砼浇筑2.3、施工分段由于挡土墙属于线状构筑物，施工时需要进行分段实施。扶壁式挡土墙分段长度结合设计要求的设置变形缝的长度确定。根据设计要求，扶壁式挡土墙每10m～15m设置一道变形缝。具体设置时要根据以下四方数据，按照各段基本相等，外形观感美的要求进行设置：该段场地的边长，力求同一边上的分段长度基本相等；该边上设置的挡土墙的长度；同一边有有两不同形式挡土墙（扶壁式、重力式）时，每种形式挡土墙的长度；挡土墙变形缝设置的间隔长度要求。2.4、挡土墙基础开挖挡土墙的基础开挖采用机械作业的方式进行施工。配备液压挖掘机进行粗挖，当将要挖至设计高程时，预留100～200mm土层，采用人工清...
