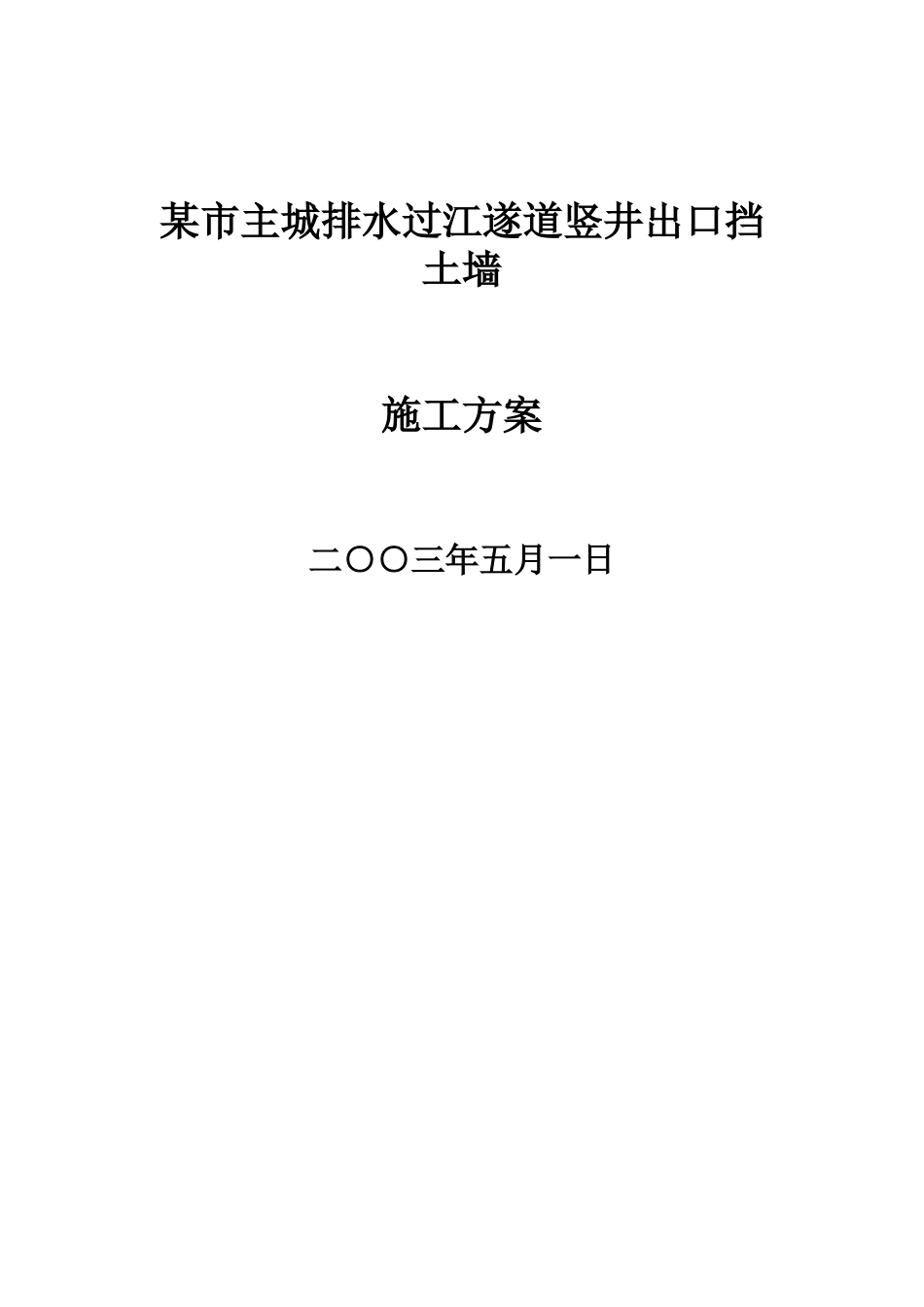

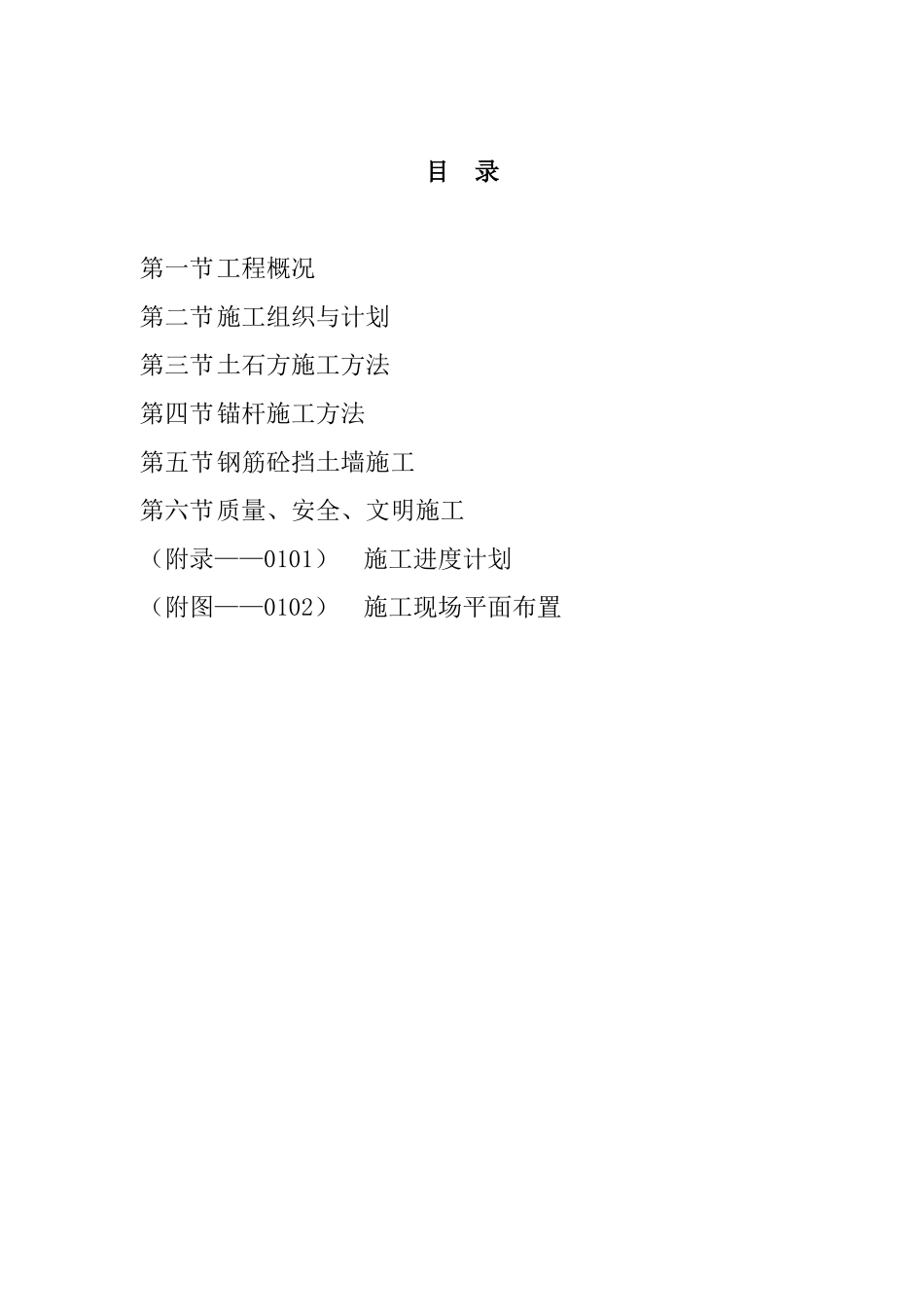

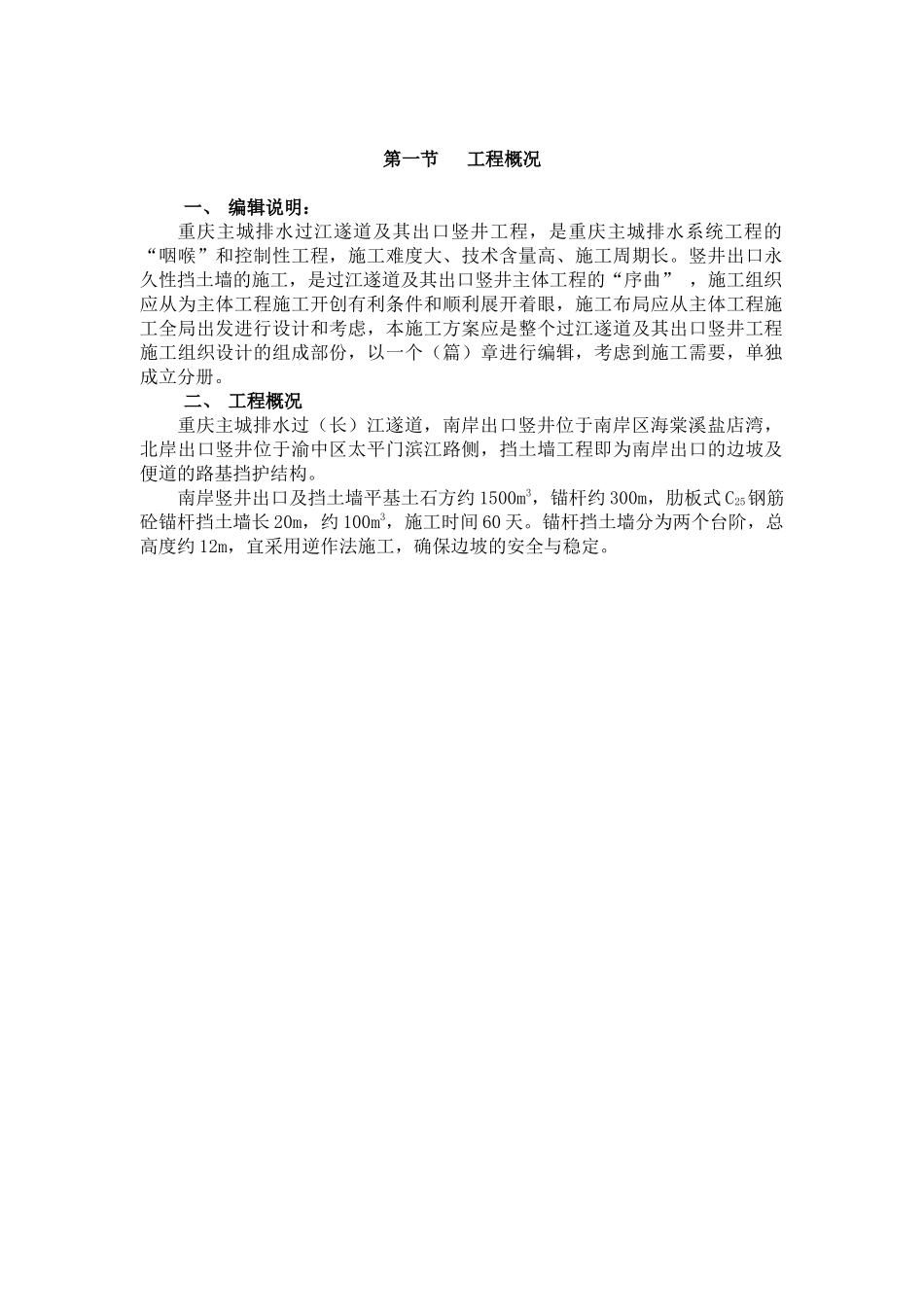

某市主城排水过江遂道竖井出口挡土墙施工方案二○○三年五月一日目录第一节工程概况第二节施工组织与计划第三节土石方施工方法第四节锚杆施工方法第五节钢筋砼挡土墙施工第六节质量、安全、文明施工（附录——0101）施工进度计划（附图——0102）施工现场平面布置第一节工程概况一、编辑说明：重庆主城排水过江遂道及其出口竖井工程，是重庆主城排水系统工程的“咽喉”和控制性工程，施工难度大、技术含量高、施工周期长。竖井出口永久性挡土墙的施工，是过江遂道及其出口竖井主体工程的“序曲”，施工组织应从为主体工程施工开创有利条件和顺利展开着眼，施工布局应从主体工程施工全局出发进行设计和考虑，本施工方案应是整个过江遂道及其出口竖井工程施工组织设计的组成部份，以一个（篇）章进行编辑，考虑到施工需要，单独成立分册。二、工程概况重庆主城排水过（长）江遂道，南岸出口竖井位于南岸区海棠溪盐店湾，北岸出口竖井位于渝中区太平门滨江路侧，挡土墙工程即为南岸出口的边坡及便道的路基挡护结构。南岸竖井出口及挡土墙平基土石方约1500m3，锚杆约300m，肋板式C25钢筋砼锚杆挡土墙长20m，约100m3，施工时间60天。锚杆挡土墙分为两个台阶，总高度约12m，宜采用逆作法施工，确保边坡的安全与稳定。第二节施工组织与计划一、组织管理机构及人员配备1、项目负责人兼技术负责人；2、内业组由内业技术员、测量工、试验工组成；3、施工管理组由施工员、质检员、安全员组成；4、供应组由材料员、后勤管理员组成。二、劳动力组织与工期计划该项工程主要为三个部份，一是平基及边坡土石方，二是边坡锚杆，三是肋板式锚杆挡土墙。劳动力对应的按三个班（组）进行组织。施工工期为60天，初步分解如下，详见《施工进度计划表》。施工准备包括现场准备及材料设备的进场组织准备8天，上施工层锚杆及肋板式挡土墙15天，中层锚杆及肋板式挡土墙15天，下层锚杆及肋板式挡土墙15天，收尾及验收及资料等工作7天。机械土石方爆破小组锚杆施工组模板班组钢筋班组砼及普工班施工组内业组供应组项目负责人三、施工层（段）的划分与机械设备配置平基及边坡土石方采用浅孔松动爆破，一台挖掘机挖装，人工辅助清理，四台自御汽车运至约15km外的渣场弃置；锚杆和挡土墙施工采用逆作法，从上至下按约4m高度分为上、中、下三个施工层，详见（图—A）。配置电动成孔钻机．电动灌浆机各一台；已建道路该部份采用光面减震爆破上施工层原地貌线中施工层2m1m下施工层（图—A）四、钢筋加工与砼的组织与供应钢筋在场外加工成型运至现场进行绑扎（焊结），施工现场外钢筋加工棚的场地、劳动力组织、机械设备配置（略）。砼采用商品砼柴油泵管道输送入模。组织与供应方式（略）。五、施工进度计划（详见附录——0101）六、施工平面布置图（详见附图——0102）第三节土石方施工方法一、土石方挖运土石方施工应按1～1.5m分层，遵循至上而下的原则施工。挖方过程中及时根据测设的边线桩及坡度放坡，挖（填）方接近设计标高时，加强测量控制避免超挖。每天作业结束后，应使排水良好，防止雨后积水并做好临时排水沟等措施，保证边坡稳定。石方施工采用钻、爆、装、运机械化流水作业。二、石方爆破爆破施工以浅孔密眼、少药量、多（批）次、松动爆破为主，人工装药填筑、微差起爆法；边坡1～2m范围实施光面减震爆破，然后人工对坡面进行修凿，确保其平整度。1、钻孔采用风钻或电钻式凿岩机成孔，孔径40～50mm，孔深控制在1～1.5m范围内，眼孔布置为梅花形，眼距0.8～1.2m，排距0.8～1.2m。2、爆破材料采用2#岩硝铵炸药，毫秒雷管。三、爆破设计：1、爆破作业的安全距离（飞石的安全距离）根据公式：R=20kn2w式中：k—与岩石性质、地形有关的系数，取1.5。n—爆破作用指数，取0.75。W—最小抵抗线，取1.5。R—20×1.5×0.75×2×1.5=25.3m按200m安全距离设防警戒，并采用橡胶板覆盖防飞石措施。2、松动爆破药药包量的计算：根据公式：Q=0.3qWe式中：q——岩石单位体积炸药消耗量取1.5kg/m3W——最小抵抗线，取1.5E——炸药换算系数，取1Q——0.33×1.5×1.5×1=1.67kg3、装药方法：采用炮孔底集中装药法，就地用粘...
