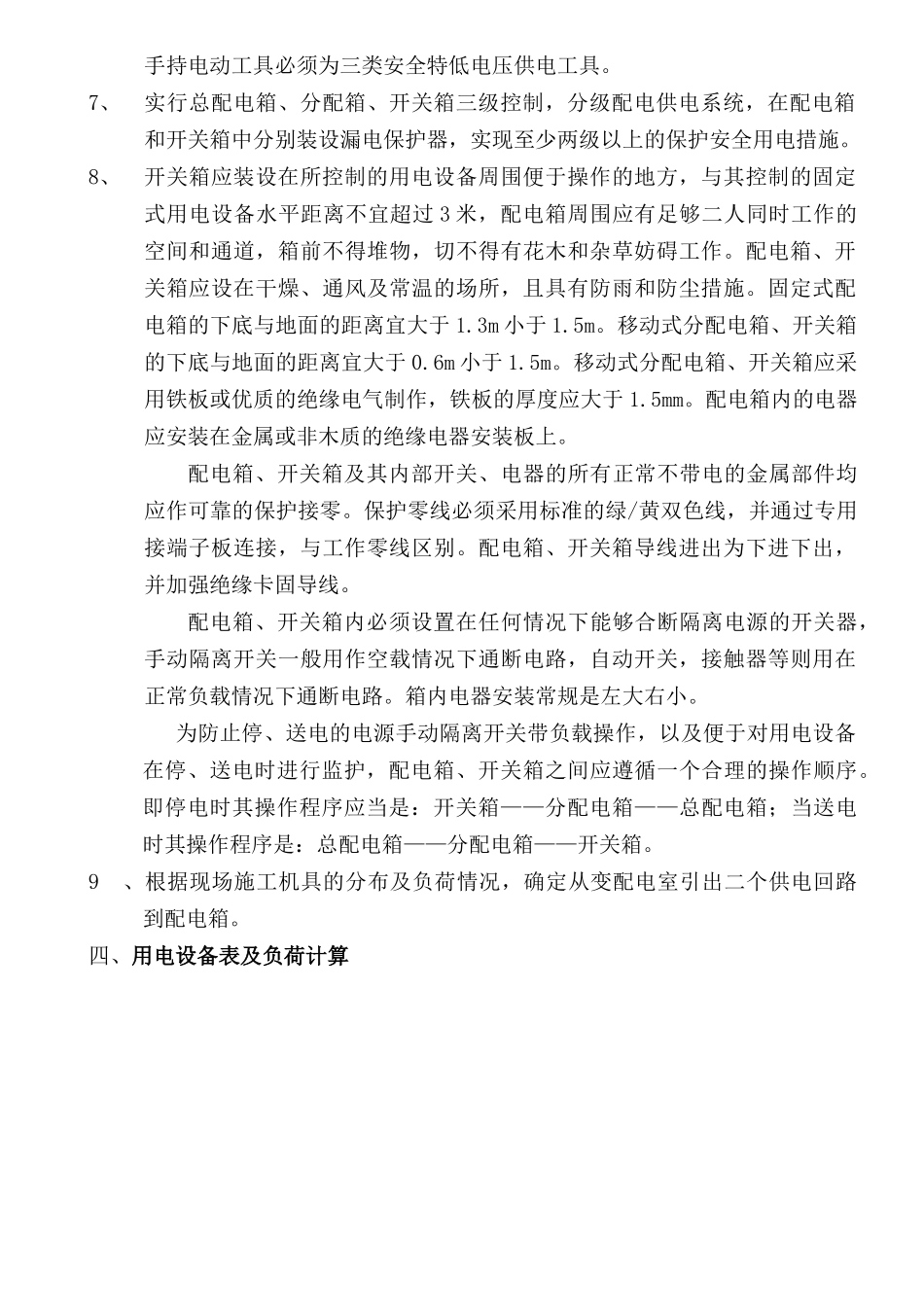

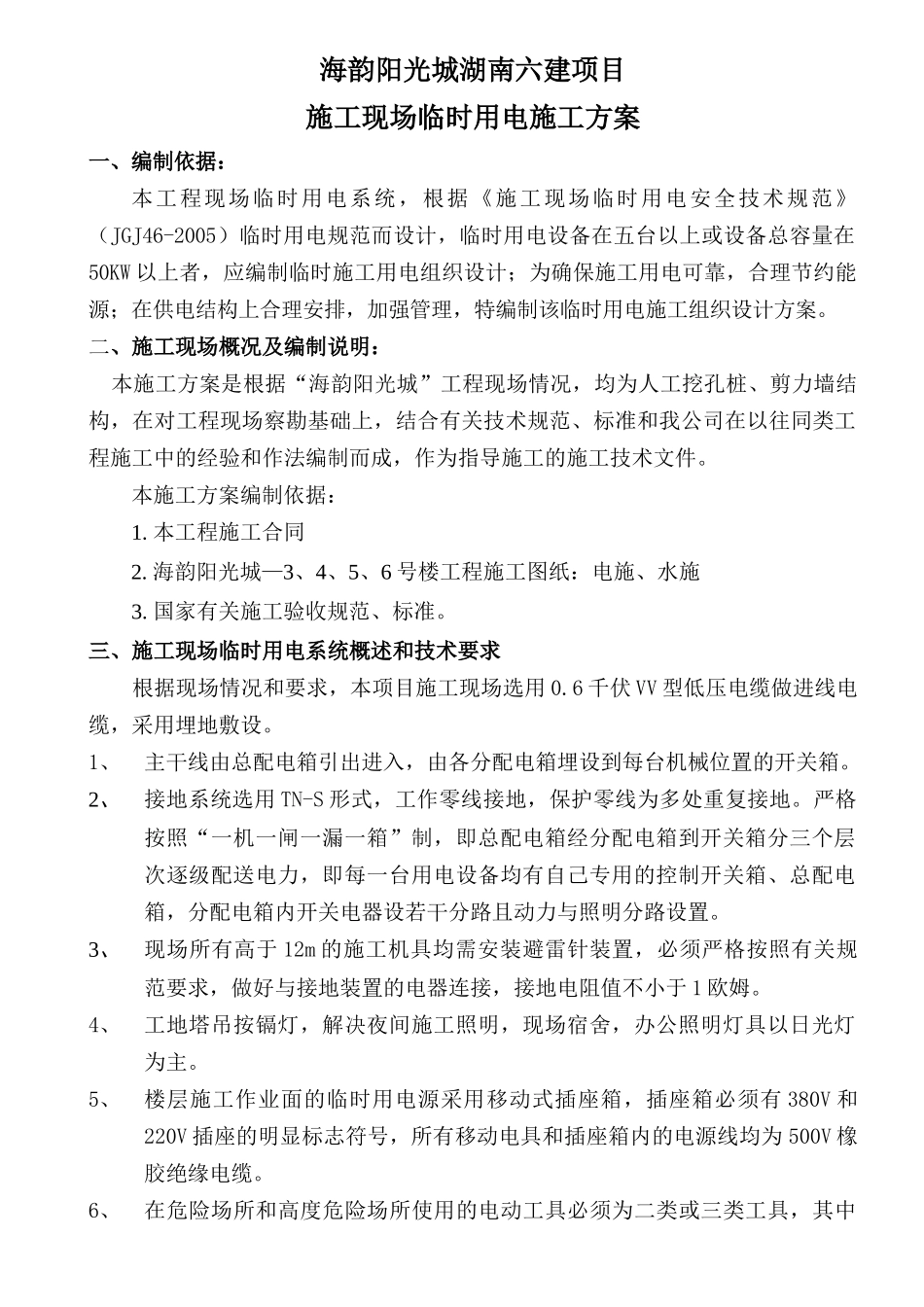

海韵阳光城湖南六建项目施工现场临时用电施工方案一、编制依据：本工程现场临时用电系统，根据《施工现场临时用电安全技术规范》（JGJ46-2005）临时用电规范而设计，临时用电设备在五台以上或设备总容量在50KW以上者，应编制临时施工用电组织设计；为确保施工用电可靠，合理节约能源；在供电结构上合理安排，加强管理，特编制该临时用电施工组织设计方案。二、施工现场概况及编制说明：本施工方案是根据“海韵阳光城”工程现场情况，均为人工挖孔桩、剪力墙结构，在对工程现场察勘基础上，结合有关技术规范、标准和我公司在以往同类工程施工中的经验和作法编制而成，作为指导施工的施工技术文件。本施工方案编制依据：1.本工程施工合同2.海韵阳光城—3、4、5、6号楼工程施工图纸：电施、水施3.国家有关施工验收规范、标准。三、施工现场临时用电系统概述和技术要求根据现场情况和要求，本项目施工现场选用0.6千伏VV型低压电缆做进线电缆，采用埋地敷设。1、主干线由总配电箱引出进入，由各分配电箱埋设到每台机械位置的开关箱。2、接地系统选用TN-S形式，工作零线接地，保护零线为多处重复接地。严格按照“一机一闸一漏一箱”制，即总配电箱经分配电箱到开关箱分三个层次逐级配送电力，即每一台用电设备均有自己专用的控制开关箱、总配电箱，分配电箱内开关电器设若干分路且动力与照明分路设置。3、现场所有高于12m的施工机具均需安装避雷针装置，必须严格按照有关规范要求，做好与接地装置的电器连接，接地电阻值不小于1欧姆。4、工地塔吊按镉灯，解决夜间施工照明，现场宿舍，办公照明灯具以日光灯为主。5、楼层施工作业面的临时用电源采用移动式插座箱，插座箱必须有380V和220V插座的明显标志符号，所有移动电具和插座箱内的电源线均为500V橡胶绝缘电缆。6、在危险场所和高度危险场所使用的电动工具必须为二类或三类工具，其中手持电动工具必须为三类安全特低电压供电工具。7、实行总配电箱、分配箱、开关箱三级控制，分级配电供电系统，在配电箱和开关箱中分别装设漏电保护器，实现至少两级以上的保护安全用电措施。8、开关箱应装设在所控制的用电设备周围便于操作的地方，与其控制的固定式用电设备水平距离不宜超过3米，配电箱周围应有足够二人同时工作的空间和通道，箱前不得堆物，切不得有花木和杂草妨碍工作。配电箱、开关箱应设在干燥、通风及常温的场所，且具有防雨和防尘措施。固定式配电箱的下底与地面的距离宜大于1.3m小于1.5m。移动式分配电箱、开关箱的下底与地面的距离宜大于0.6m小于1.5m。移动式分配电箱、开关箱应采用铁板或优质的绝缘电气制作，铁板的厚度应大于1.5mm。配电箱内的电器应安装在金属或非木质的绝缘电器安装板上。配电箱、开关箱及其内部开关、电器的所有正常不带电的金属部件均应作可靠的保护接零。保护零线必须采用标准的绿/黄双色线，并通过专用接端子板连接，与工作零线区别。配电箱、开关箱导线进出为下进下出，并加强绝缘卡固导线。配电箱、开关箱内必须设置在任何情况下能够合断隔离电源的开关器，手动隔离开关一般用作空载情况下通断电路，自动开关，接触器等则用在正常负载情况下通断电路。箱内电器安装常规是左大右小。为防止停、送电的电源手动隔离开关带负载操作，以及便于对用电设备在停、送电时进行监护，配电箱、开关箱之间应遵循一个合理的操作顺序。即停电时其操作程序应当是：开关箱——分配电箱——总配电箱；当送电时其操作程序是：总配电箱——分配电箱——开关箱。9、根据现场施工机具的分布及负荷情况，确定从变配电室引出二个供电回路到配电箱。四、用电设备表及负荷计算施工现场用电设备表1、生活用电按以上设备负荷的10%计算。2、2、施工现场的供电由于施工现场设备移动性较大，临时用电多，负荷经常变化。根据现场实际情况，从进线三条低亚主干线到总配电箱，再从总配电箱引出支线分配电箱。（1）第一回路1#配电箱负责井架卷扬机、搅拌机、水泵各3台，电焊机、电渣压力焊各两台，钢筋调直机、钢筋切断机、塔吊各一台，及兼顾周围小型用电设备名称数量(台)设备容量（KW）设备总容量（KW）井架卷扬机37.522.5塔式起重机1...
