钢网架工程施工方案VIP免费

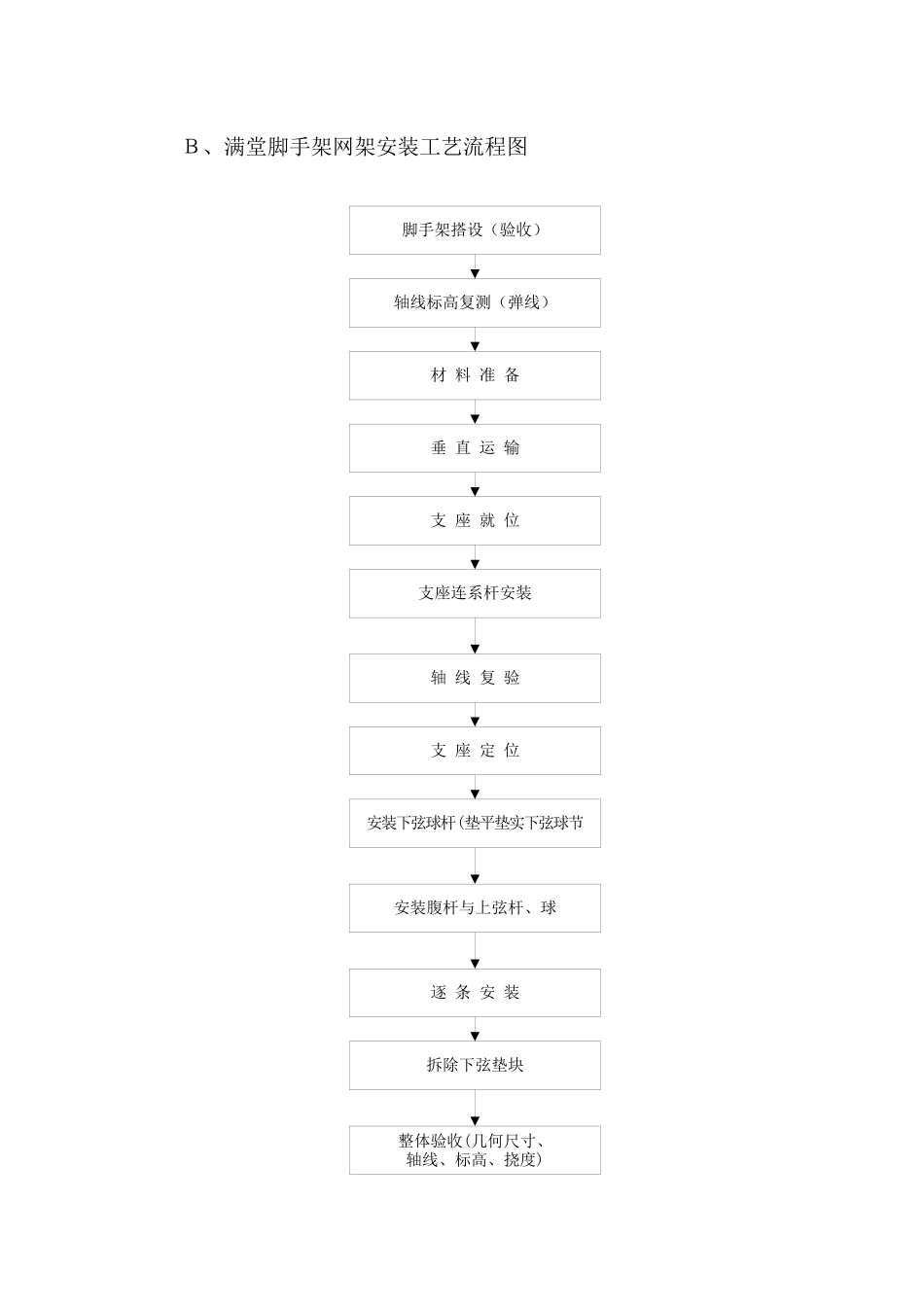

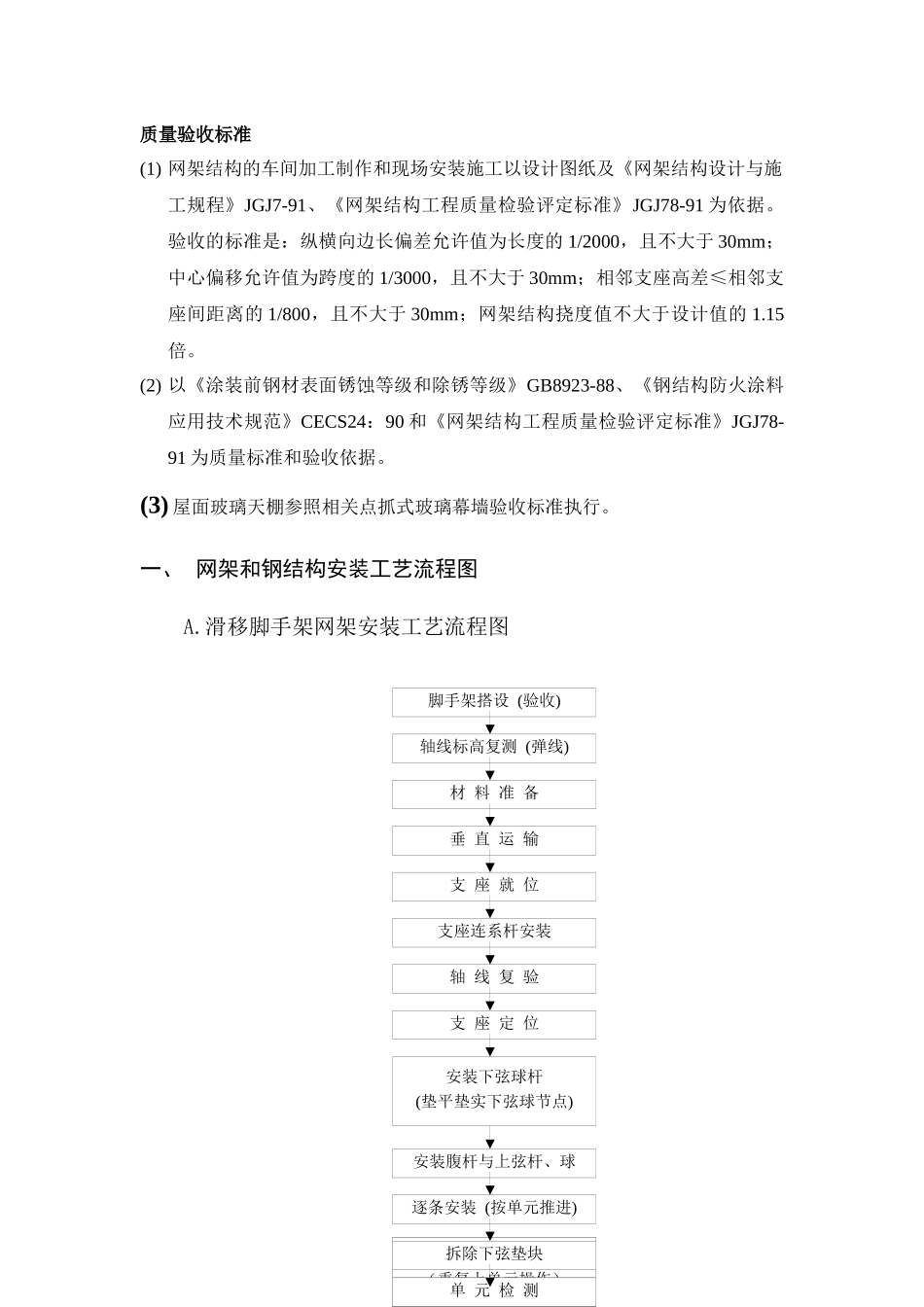

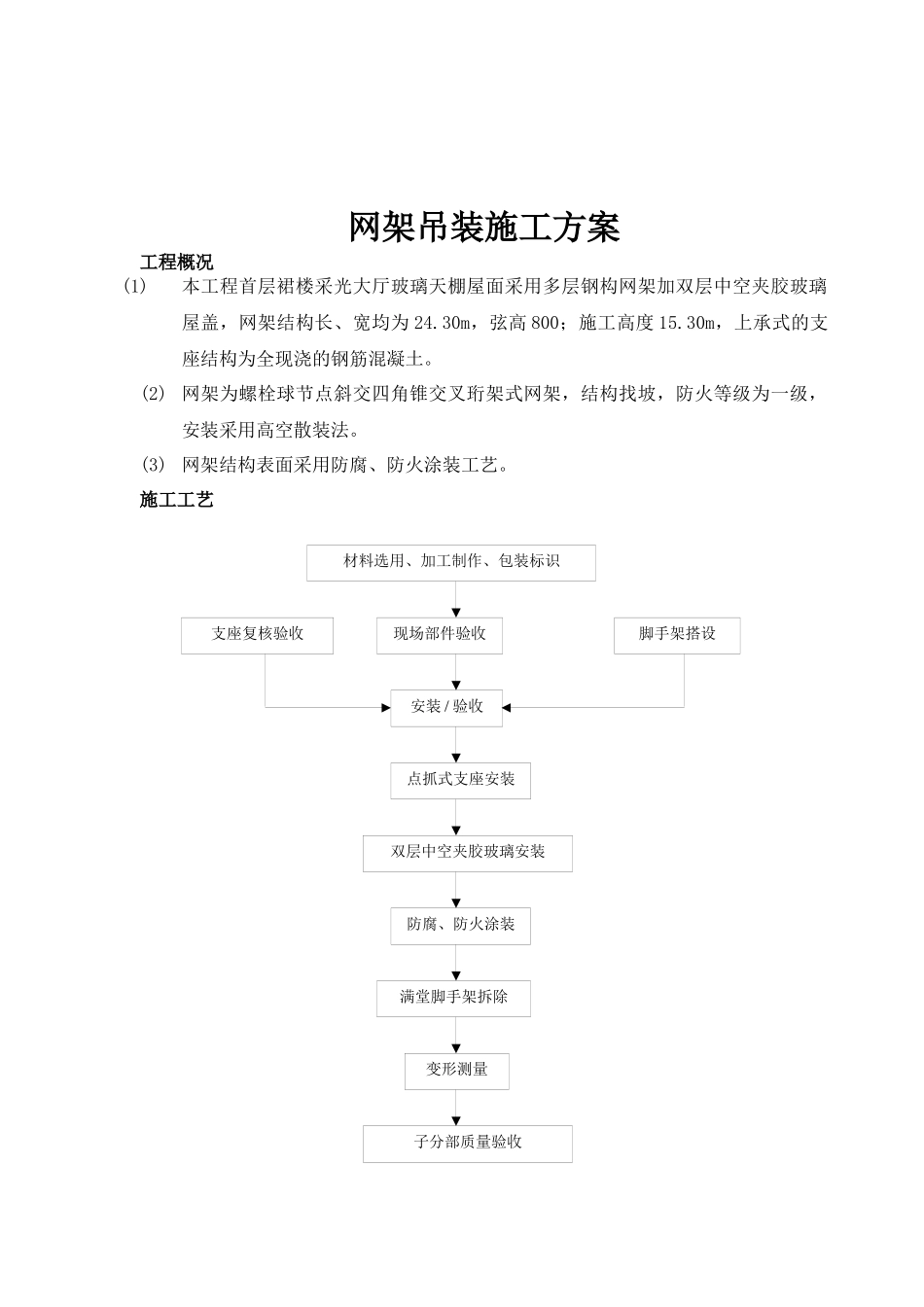

材料选用、加工制作、包装标识现场部件验收安装/验收点抓式支座安装双层中空夹胶玻璃安装防腐、防火涂装子分部质量验收满堂脚手架拆除变形测量支座复核验收脚手架搭设网架吊装施工方案工程概况(1)本工程首层裙楼采光大厅玻璃天棚屋面采用多层钢构网架加双层中空夹胶玻璃屋盖，网架结构长、宽均为24.30m，弦高800；施工高度15.30m，上承式的支座结构为全现浇的钢筋混凝土。(2)网架为螺栓球节点斜交四角锥交叉珩架式网架，结构找坡，防火等级为一级，安装采用高空散装法。(3)网架结构表面采用防腐、防火涂装工艺。施工工艺质量验收标准(1)网架结构的车间加工制作和现场安装施工以设计图纸及《网架结构设计与施工规程》JGJ7-91、《网架结构工程质量检验评定标准》JGJ78-91为依据。验收的标准是：纵横向边长偏差允许值为长度的1/2000，且不大于30mm；中心偏移允许值为跨度的1/3000，且不大于30mm；相邻支座高差≤相邻支座间距离的1/800，且不大于30mm；网架结构挠度值不大于设计值的1.15倍。(2)以《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88、《钢结构防火涂料应用技术规范》CECS24：90和《网架结构工程质量检验评定标准》JGJ78-91为质量标准和验收依据。(3)屋面玻璃天棚参照相关点抓式玻璃幕墙验收标准执行。一、网架和钢结构安装工艺流程图A.滑移脚手架网架安装工艺流程图脚手架搭设(验收)垂直运输材料准备轴线标高复测(弹线)安装下弦球杆(垫平垫实下弦球节点)支座定位轴线复验支座连系杆安装支座就位整体验收（几何尺寸、轴线、标高、挠度)安装下一单元（重复上单元操作）脚手架滑移单元检测拆除下弦垫块逐条安装(按单元推进)安装腹杆与上弦杆、球Ｂ、满堂脚手架网架安装工艺流程图脚手架搭设（验收）支座连系杆安装支座就位垂直运输材料准备轴线标高复测（弹线）逐条安装安装腹杆与上弦杆、球安装下弦球杆(垫平垫实下弦球节点)支座定位轴线复验拆除下弦垫块整体验收(几何尺寸、轴线、标高、挠度)Ｃ、钢结构吊装流程图注：根据钢构件不同标高和重量分别采用汽车吊或自制把杆吊主构件吊装收尾退场彩板安装主体完工补漆檩条、支撑、拦条次构件吊装汽车吊或把杆装设备二、施工现场组织机构图项目经理项目工程师项目副经理测量员质量员技术员施工队长安全员材料员网架施工队脚手架施工队涂装施工队钢结构吊装施工队采光玻璃屋面施工队三、施工总则１、为确保本网架及钢结构工程的工期目标，网架和钢结构的工厂加工制作、运输、和现场安装施工采用同步、交叉的流水作业方式。２、网架和钢结构的工厂加工制作、运输和现场安装施工根据标书要求的不同完工期(10月底和年前)分二个阶段进行，各阶段做到同步交叉作业施工。每阶段网架根据柱网和钢结构单体位置从设计、加工、运输都分块进行，以便于现场的施工安装。３、本工程的网架部分安装方法采用活动脚手平台高空散装法。四、安装前的准备工作１、成立本工程现场安装施工项目经理部，副经理１名，项目工程师１名，质量员２名，测量员、技术员各１名，安全员３名，采光玻璃安装工５０名，持证焊工１０名，网架安装操作工３０名，钢结构安装工２０名，持证架子工２０名，油漆工１０名，辅助工１０名，起重工２名，共计１６２人组成。２、准备好全套网架和钢结构安装施工技术文件。３、网架和钢结构安装进场时，所有支承结构柱的轴线标高必须达到设计值。４、事先准备好施工道路、材料堆放场地和工具房等临时设施。５、网架和钢结构安装进场前，应事先复测柱顶标高和纵、横向平面轴线尺寸，如不符合安装要求，由土建施工单位采取相应措施整改（整改措施应事先征得设计单位的同意）以保证全部支承柱的最大相对高差≤10mm，纵、横向轴线偏差值≤10mm,经复验确认合格后方可进场安装。６、进场前到现场实地勘察，并与业主协调落实有关施工事宜。五、活动脚手平台和满堂脚手平台的搭设根据本工程特点，部分网架安装施工采用搭设活动脚手平台高空散装法安装施工，部分采用满堂脚手架高空散装法脚手平台的搭设要求方法如下：１、脚手架搭设材料：钢管采用Φ48×3.5高频焊管，材质符合GB700中Q235A级钢的规定，扣件采用可锻铸铁制作，质量应符合《...
