高支模施工方案_2VIP免费

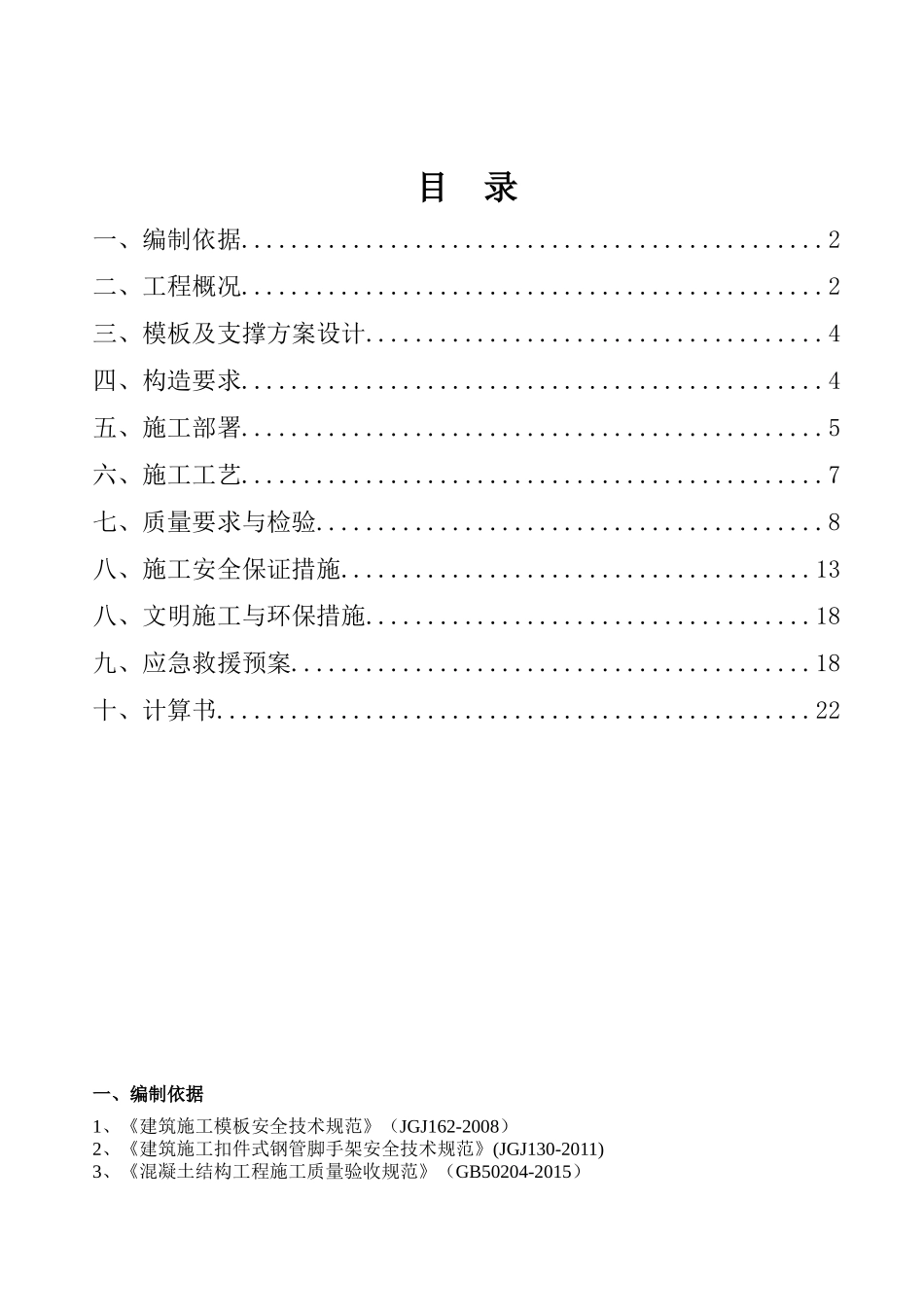

目录一、编制依据...............................................2二、工程概况...............................................2三、模板及支撑方案设计.....................................4四、构造要求...............................................4五、施工部署...............................................5六、施工工艺...............................................7七、质量要求与检验.........................................8八、施工安全保证措施......................................13八、文明施工与环保措施....................................18九、应急救援预案..........................................18十、计算书................................................22一、编制依据1、《建筑施工模板安全技术规范》（JGJ162-2008）2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)3、《混凝土结构工程施工质量验收规范》（GB50204-2015）4、《建筑施工安全检查标准》（JGJ59-2011）5、《建筑施工高处作业安全技术规范》（JGJ80-2016）6、《建筑结构荷载规范》（GB50009-2012）7、《钢管脚手架扣件》（GB15831-2006）8、《混凝土模板用胶合板》（GB/T17656-2008）9、《碳素结构钢》（GB/T700-2006）10、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）11、《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）12、《建筑施工安全技术统一规范》GB50870-201313、《混凝土结构工程施工规范》GB50666-201114、工程施工图纸、施工组织设计及现场概况15、品茗安全V11.5计算软件二、工程概况（一）、总述1、中节能（临沂）环保能源有限公司生活垃圾、污泥焚烧综合提升改扩建项目由中国环境保护集团有限公司投资建设，工程位于山东省临沂工业园区。2、本工程建设总规模：2台750t/d机械炉排式垃圾焚烧炉+1套30MW汽轮发电机组。3、由卸料平台、垃圾仓、渣仓、烟气净化、主控楼、发电厂房、烟囱、综合水泵房及污水处理站等组成，结构为钢筋混凝土框排架结构。4、本工程高支模区域位于卸料平台、主厂房、组合调节池及生化池。（二）、卸料平台高支模高支模区域为卸料平台1-1轴至1-2轴交1-A轴至1-P轴。高支模区域为16.6m平台梁板，长约100m，宽约6m，钢筋混凝土框架结构，混凝土强度等级为C30，钢筋强度等级为HRB400E，板厚100mm。16.6m以下平台柱截面尺寸为700mm×700mm，柱网间距为6m×9m、6m×8m、6m×6.6m。梁截面尺寸为300mm×600mm，350mm×600mm，350mm×700mm，350mm×800mm，400mm×700mm。16.6m平台模板支撑架搭设在回填土上，支撑架搭设高度为16.6m。（三）、主厂房高支模高支模区域一为主厂房1-6轴至1-10轴交1-A轴至1-B及1-N轴至1-P轴。高支模区域为19.29m平台梁板，长约29m，宽约9m，钢筋混凝土框架结构，混凝土强度等级为C30，钢筋强度等级为HRB400E，板厚120mm。19.29m以下平台柱截面尺寸为800mm×1600mm，900mm×2000mm，柱网间距为8m×9m、7m×9m。梁截面尺寸为600mm×1200mm，500mm×800mm。19.29m平台模板支撑架搭设7.16平台上，平台板厚180mm，混凝土强度等级为C30。支撑架搭设高度为12.13m。高支模区域二为主厂房1-10轴至1-11轴交1-A轴至1-P轴。高支模区域为29.26m平台梁板，长约100m，宽约9.5m，钢筋混凝土框架结构，混凝土强度等级为C30，钢筋强度等级为HRB400E，平台板厚150mm。19.29m以下平台柱截面尺寸为900mm×1600mm，900mm×1800mm，1200mm×1800mm，柱网间距为8m×9.5m。梁截面尺寸为600mm×1200mm，400mm×700mm。19.29m平台模板支撑架搭设19.29平台上，平台板厚120mm、200mm，混凝土强度等级为C30。支撑架搭设高度为9.97m。高支模区域三为主厂房1-11轴交1-D轴至1-F轴及1-G轴至1-J轴。高支模区域为40.5m梁，长15.1m，梁截面尺寸为500mm×1500mm。模板支撑架搭设在回填土上，支撑架搭设高度为40.5m。（四）、组合调节及生化池高支模高支模区域为组合调节及生化池。高支模区域为5.35m及5.85m梁板，长53.85m，宽25.65m及长42.15m，宽18.1m，钢筋混凝土结构，混凝土强度等级为C...
