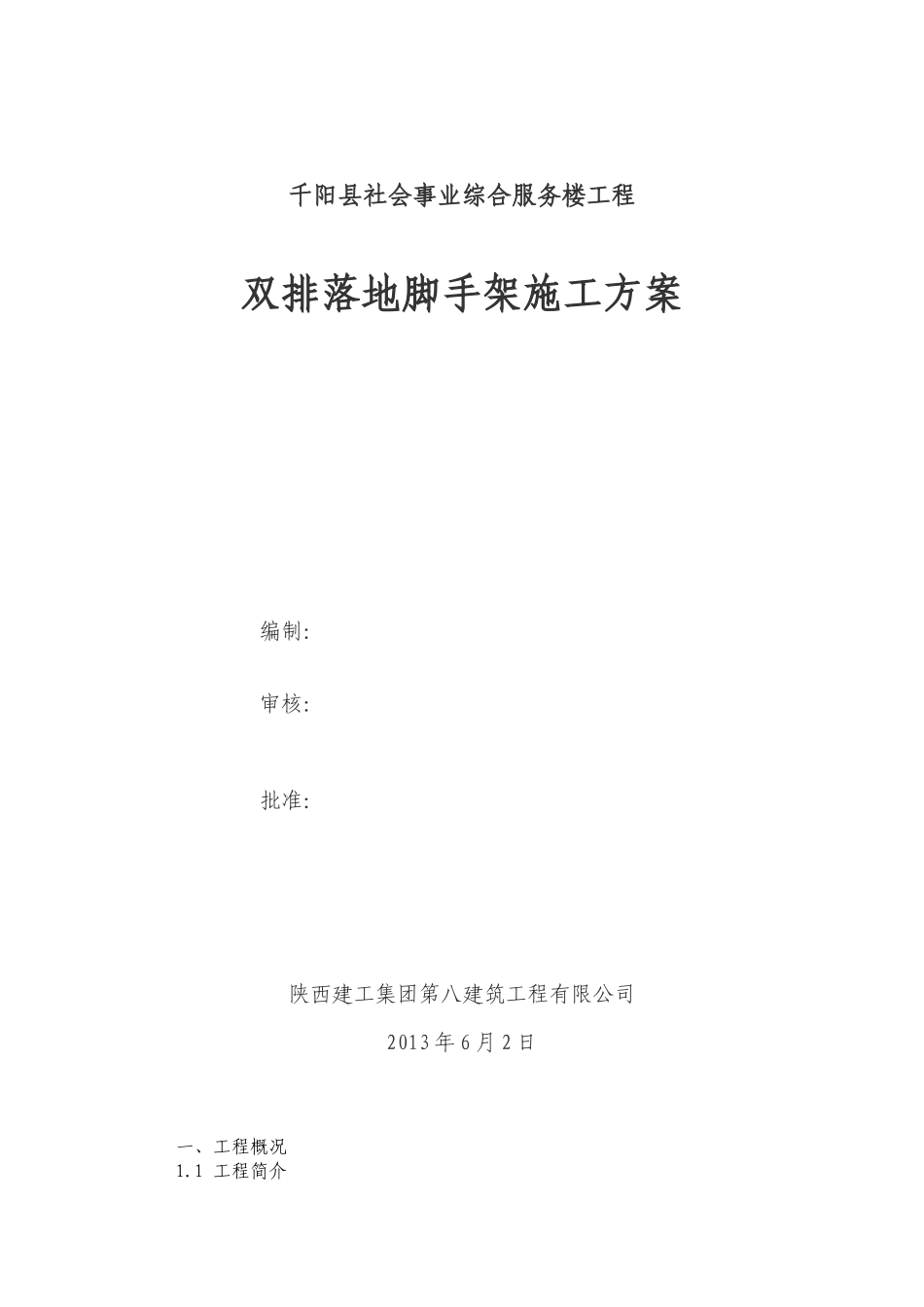

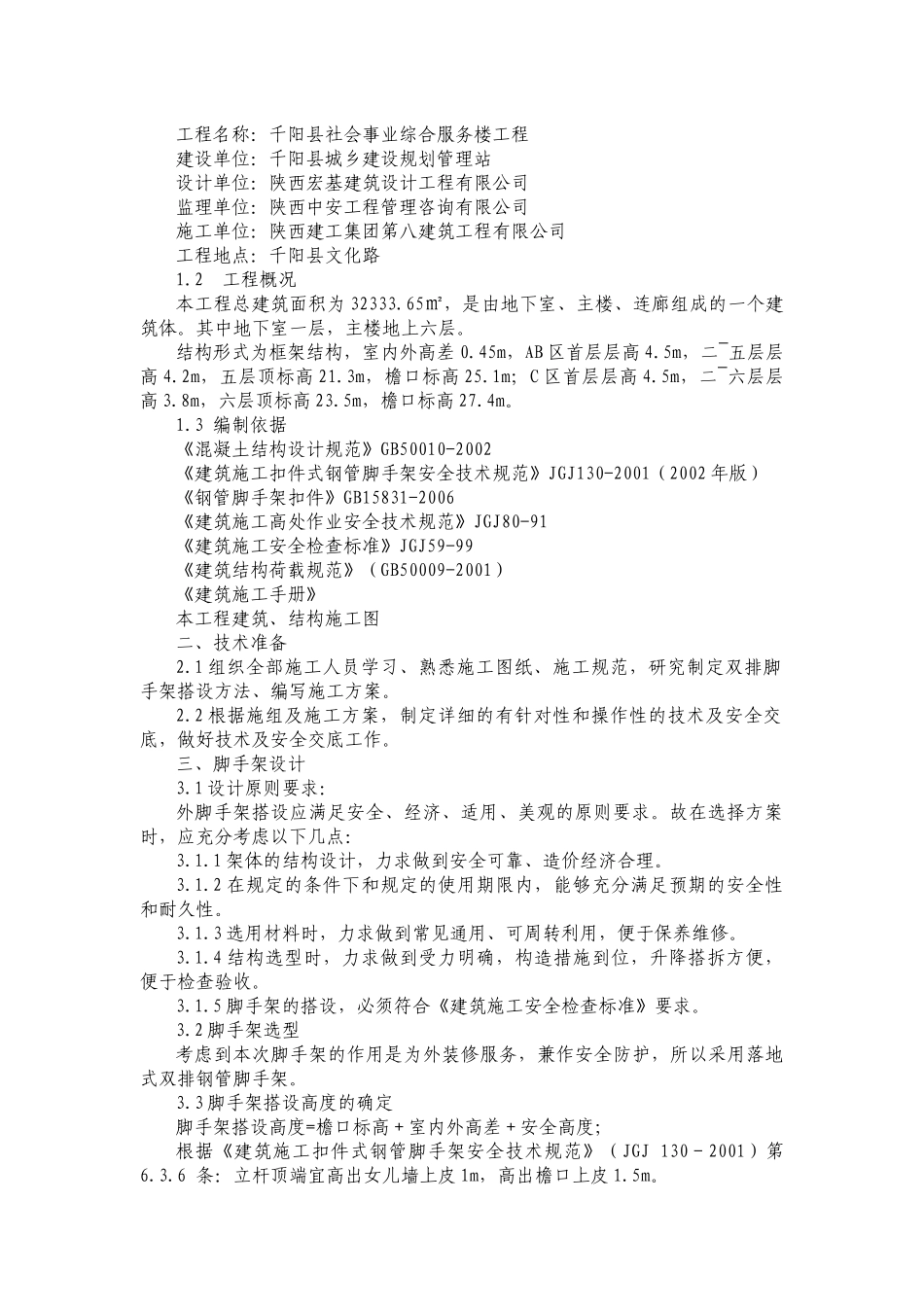

千阳县社会事业综合服务楼工程双排落地脚手架施工方案编制：审核：批准：陕西建工集团第八建筑工程有限公司2013年6月2日一、工程概况1.1工程简介工程名称：千阳县社会事业综合服务楼工程建设单位：千阳县城乡建设规划管理站设计单位：陕西宏基建筑设计工程有限公司监理单位：陕西中安工程管理咨询有限公司施工单位：陕西建工集团第八建筑工程有限公司工程地点：千阳县文化路1.2工程概况本工程总建筑面积为32333.65㎡，是由地下室、主楼、连廊组成的一个建筑体。其中地下室一层，主楼地上六层。结构形式为框架结构，室内外高差0.45m，AB区首层层高4.5m，二~五层层高4.2m，五层顶标高21.3m，檐口标高25.1m；C区首层层高4.5m，二~六层层高3.8m，六层顶标高23.5m，檐口标高27.4m。1.3编制依据《混凝土结构设计规范》GB50010-2002《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001（2002年版）《钢管脚手架扣件》GB15831-2006《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工安全检查标准》JGJ59-99《建筑结构荷载规范》（GB50009-2001）《建筑施工手册》本工程建筑、结构施工图二、技术准备2.1组织全部施工人员学习、熟悉施工图纸、施工规范，研究制定双排脚手架搭设方法、编写施工方案。2.2根据施组及施工方案，制定详细的有针对性和操作性的技术及安全交底，做好技术及安全交底工作。三、脚手架设计3.1设计原则要求：外脚手架搭设应满足安全、经济、适用、美观的原则要求。故在选择方案时，应充分考虑以下几点：3.1.1架体的结构设计，力求做到安全可靠、造价经济合理。3.1.2在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3.1.3选用材料时，力求做到常见通用、可周转利用，便于保养维修。3.1.4结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。3.1.5脚手架的搭设，必须符合《建筑施工安全检查标准》要求。3.2脚手架选型考虑到本次脚手架的作用是为外装修服务，兼作安全防护，所以采用落地式双排钢管脚手架。3.3脚手架搭设高度的确定脚手架搭设高度=檐口标高＋室内外高差＋安全高度；根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001）第6.3.6条：立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。脚手架搭设高度=27.4+0.45+1.5=29.35m，没有超过《规范》规定的落地式脚手架最大搭设高度50m，因此方案采用落地式双排脚手架。3.4脚手架材料选择3.4.0031地脚手架钢管，选用规格φ48×3.5，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。3.4.2本工程钢管脚手架的搭设使用可锻铸造扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831-2006）的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足要求后方可在施工中使用。3.4.3搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆黄黑相间颜色。3.4.4脚手板采用松木制作，材质应符合现行国家标准《木结构设计规范》（GB50005-2003）中Ⅱ级材质的规定。脚手板厚度不应小于50㎝，两端应各设直径为4mm的镀锌钢丝箍两道。3.4.5安全网的选用应符合《安全网》（GB5725-1997）、《密目式安全网》（GB16909-1997）的规定。密目式安全网网目密度应满足不低于2000目／100cm2，做耐贯穿试验不穿透，1.6m×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。安全网必须具有阻燃性,其续燃、阻燃时间均不得大于4s。安全网必须有产品生产许可证和质量合格证，以及由市建筑安全监督管理部门发放的准用证。3.4.6连墙件采...
