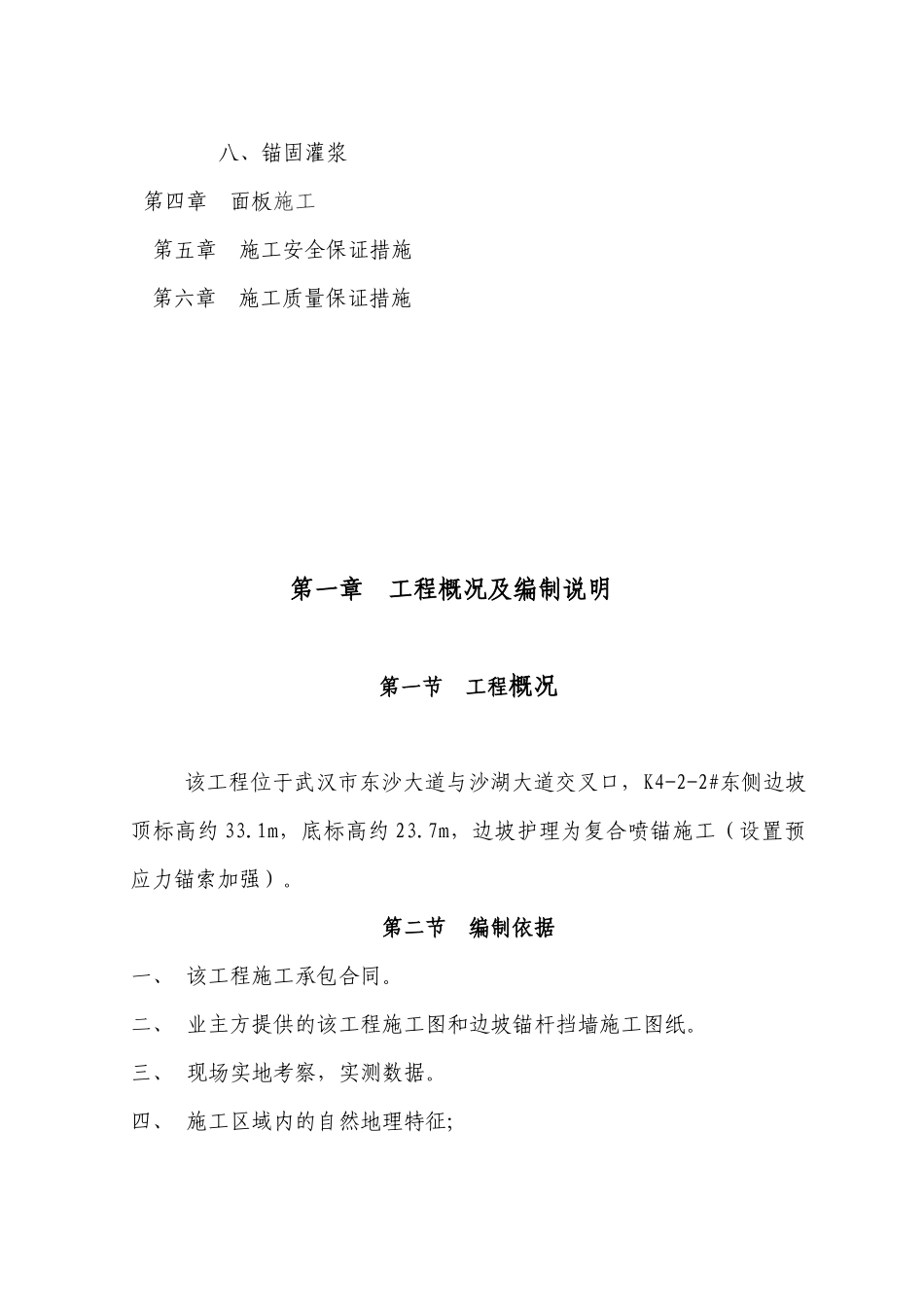

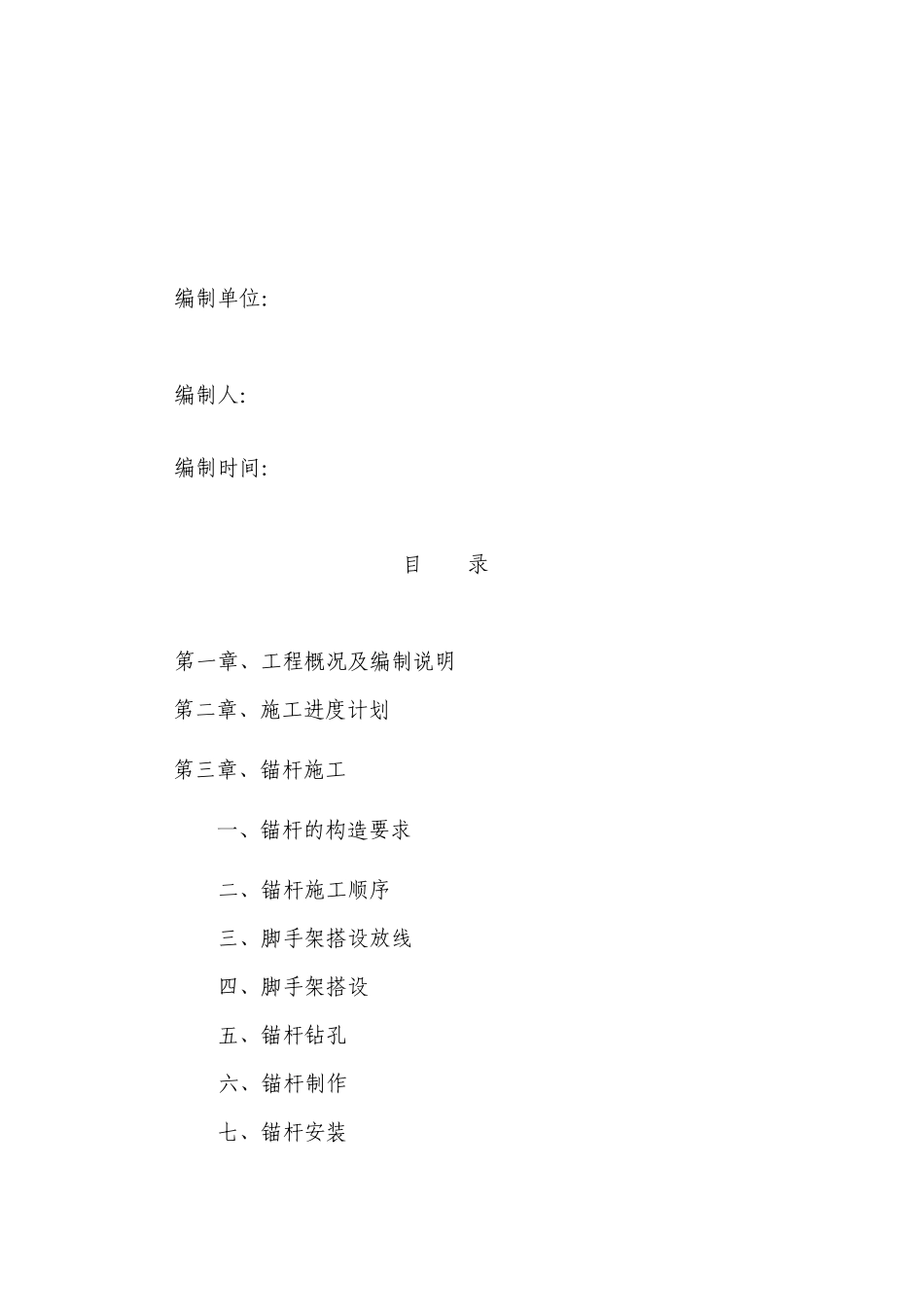

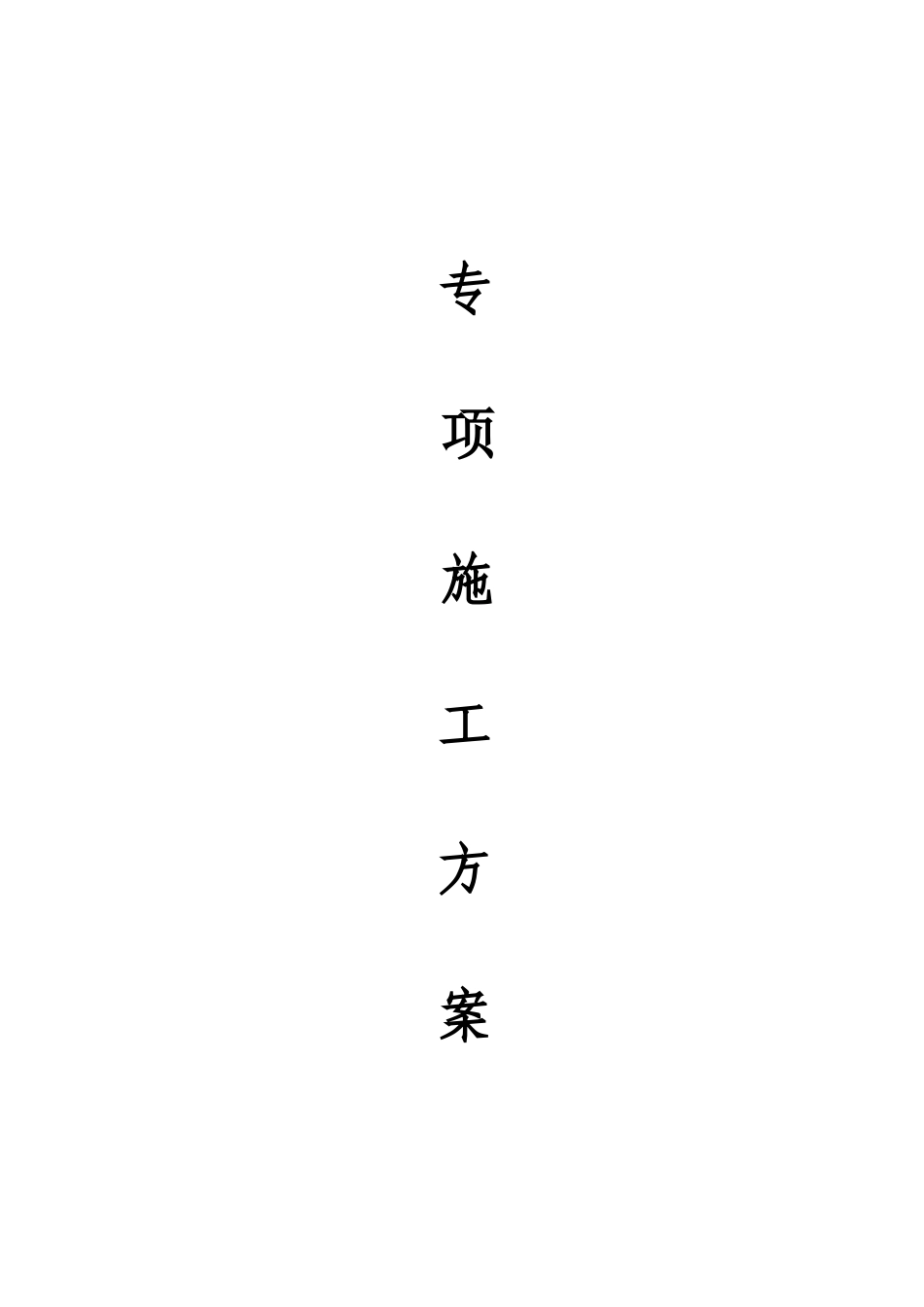

专项施工方案编制单位：编制人：编制时间：目录第一章、工程概况及编制说明第二章、施工进度计划第三章、锚杆施工一、锚杆的构造要求二、锚杆施工顺序三、脚手架搭设放线四、脚手架搭设五、锚杆钻孔六、锚杆制作七、锚杆安装八、锚固灌浆第四章面板施工第五章施工安全保证措施第六章施工质量保证措施第一章工程概况及编制说明第一节工程概况该工程位于武汉市东沙大道与沙湖大道交叉口，K4-2-2#东侧边坡顶标高约33.1m，底标高约23.7m，边坡护理为复合喷锚施工（设置预应力锚索加强）。第二节编制依据一、该工程施工承包合同。二、业主方提供的该工程施工图和边坡锚杆挡墙施工图纸。三、现场实地考察，实测数据。四、施工区域内的自然地理特征;五、本公司具有的施工设备、技术力量以及相关工程的施工经验;六、国家现行施工规范和施工操作规程:《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑边坡工程技术规范》GB50330-2002《建筑边坡支护技术规范》DB50/5018-2001《砼强度检验评定标准》（GBJ107—87）七、武汉市相关职能部门的有关文件。第二章施工进度计划施工进度计划：计划于2013年11月1日开工，2013年11月16日竣工，共计16日历天。第三章锚杆施工一、锚杆的构造要求1、锚杆采用HRB400级Φ22钢筋，长度从9～10.5米。具体见设计施工图。2、锚杆上下排垂直间距1.5m，水平间距1.2m。3、锚杆倾角为15°.4、锚杆锚固体采用水泥砂浆，其水灰比为0.45~0.5左右。5、锚孔直径为φ150二、锚杆施工顺序修整边坡坡面→制作安装边坡及坡面排水设施→布置普通长锚杆孔位→锚杆成孔、安装、注浆→人工坡面开凿槽模→立模现浇竖向锚梁→坡面挂网喷射砼封闭→养生等。三、脚手架搭设放线本工程锚杆在放线过程中，应注意如下事项：1、注意脚手架基础宽度和长度，必须满足脚手架搭设规范要求和机械停放、操作面宽度要求。2、充分考虑脚手架立杆、间距和大横杆步距高度，不能使立杆和大横杆及大横杆上的加密小横杆与排水孔及锚杆的孔位相冲突，如发生冲突，应进行第二次放线，调整脚手架位置，进行二次放线，直到满足要求为止。四、脚手架搭设1、脚手架选型（1）根据地质资料及施工现场实际情况显示，该支护从已完成边坡现有地平面搭设五排扣件式脚手架，场地表面粘土层。故脚手架基础中粘土层作持力层，立杆底部铺垫木跳板；（2）材料尽量选择具有足够承载力又能周转使用的现有材料和以后能重复利用的材料。根据现场的实际情况采用扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）、坡面扫地干均采用φ48×3.0钢管，连接扣件采用标准扣件；（3）根据高边坡实际设计参数，脚手架随坡度而设，主受力立杆间距1.2m，锚杆施工自下而上施工，因此脚手架施工顺序也由下而上搭设。2、脚手架设计参数（1）脚手板为5cm厚木脚手板或者5cm*250cm竹片相串脚手板，其自重标准值为0.35kN/m2。（2）钢管尺寸均为Φ48mm×3.5mm、其质量符合现行国家标准《碳素结构钢》（GB/T700中）Q235-A级钢的规定（Q235钢抗拉、抗压、抗弯强度设计值=205N/mm2，弹性模量E=2.06×105N/mm2）。（4）锚杆施工脚手架尺寸锚杆施工脚手架采用钢管扣件式双排爬坡脚手架体系，脚手架间排距结合坡面锚杆布置形式以及结构稳定性、其立杆横距=1.20m，横杆间距=1.50m、作业层0.45/0.50m，最大搭建高度8m。3、脚手架搭设施工注意事项施工过程中，考虑作业层钻机自重较大，在钻机就位前，对脚手架作业层小横杆加密设置，同时按照技术人员要求设置纵横向剪刀撑，以提高脚手架的整体和局部刚度，要考虑剪刀撑对脚手架的安全作用。在钻机施工前，应在钻机作业局部位置搭设临时防护棚，防止上部松石及砂土坠落，保证施工设备及人员安全。4、脚手架构造要求（1）脚手架采用材料1）钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《碳素结构钢》(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2）钢管选用外径48mm，壁厚3.0mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6m。3）根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、...
