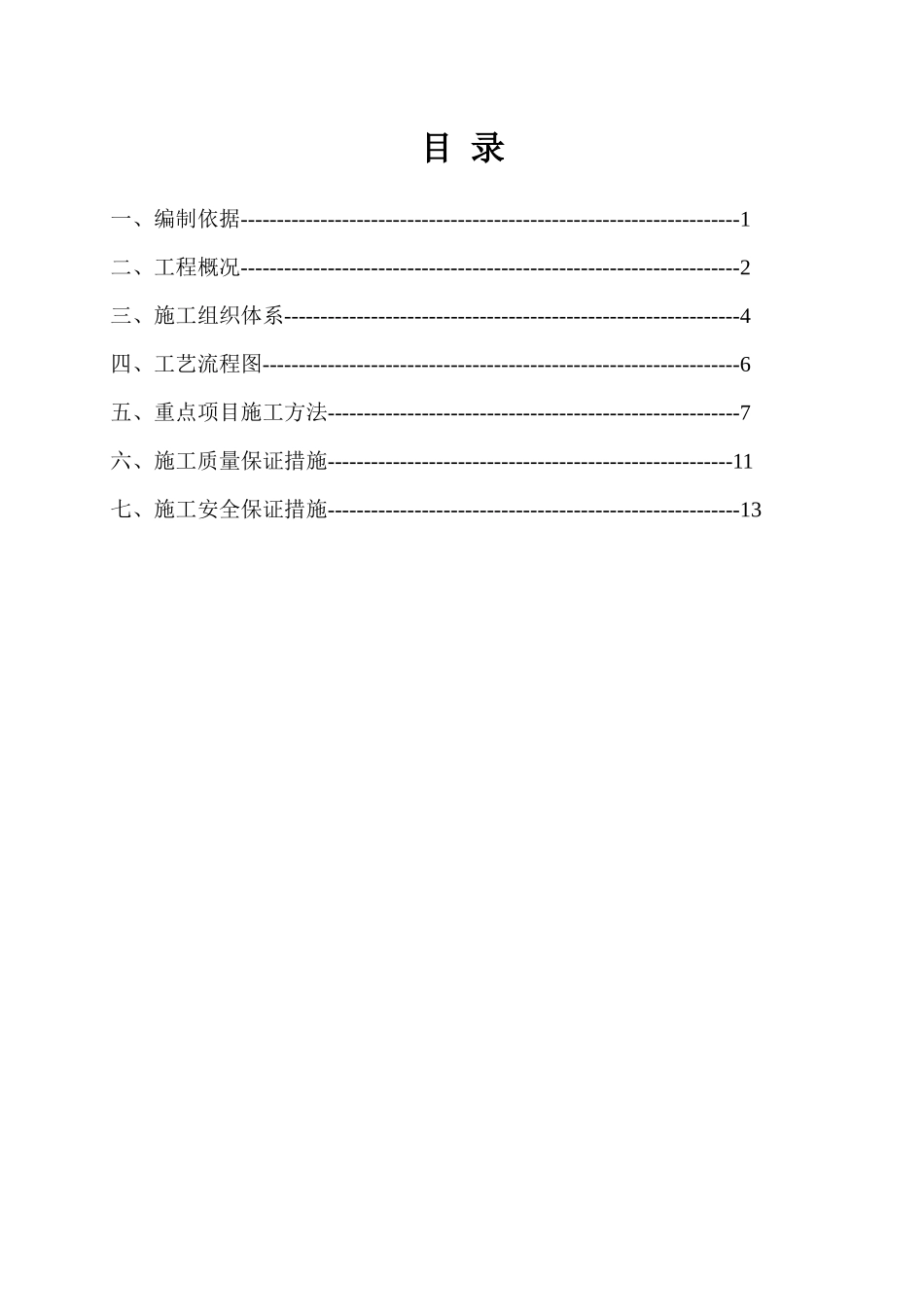

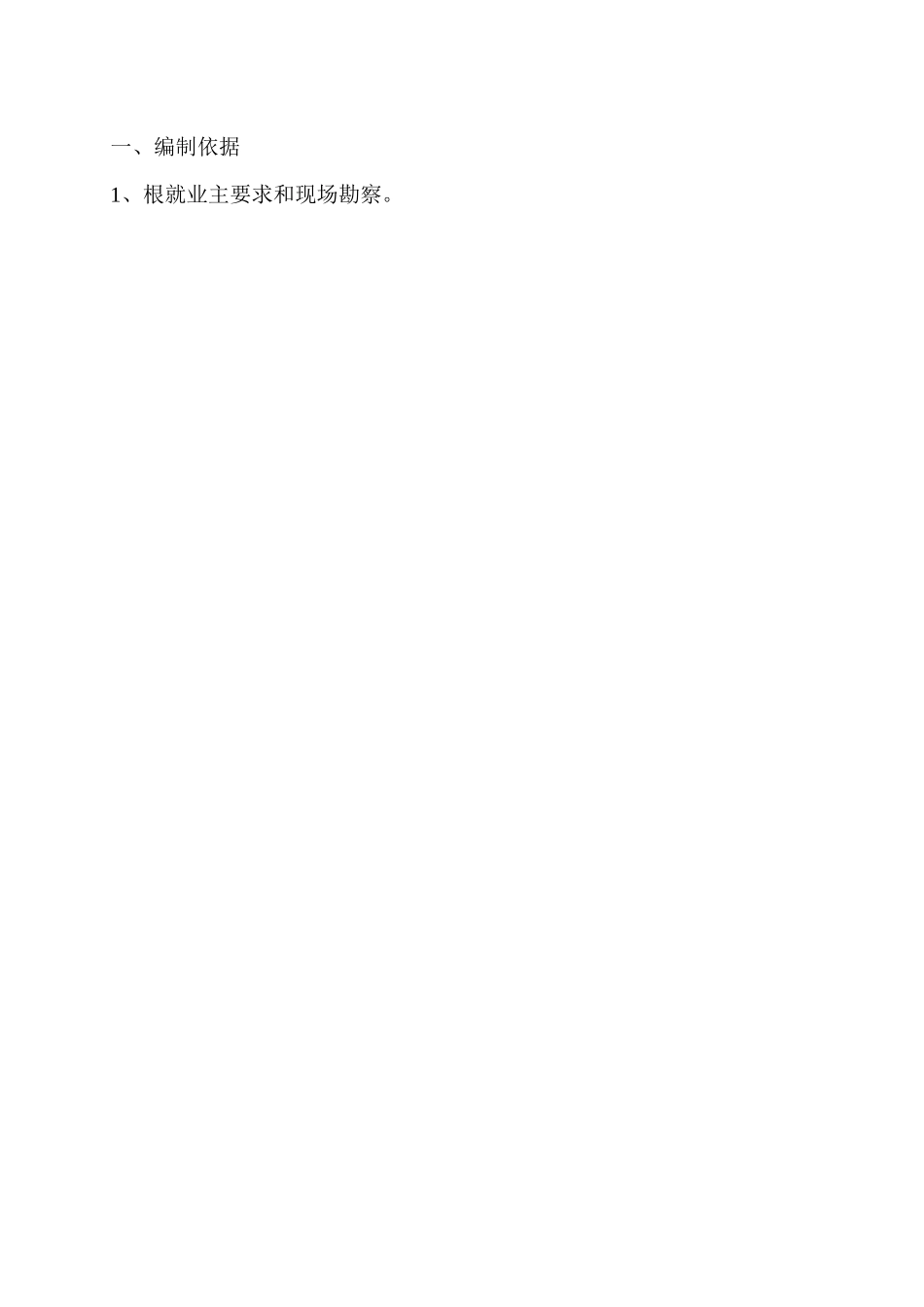

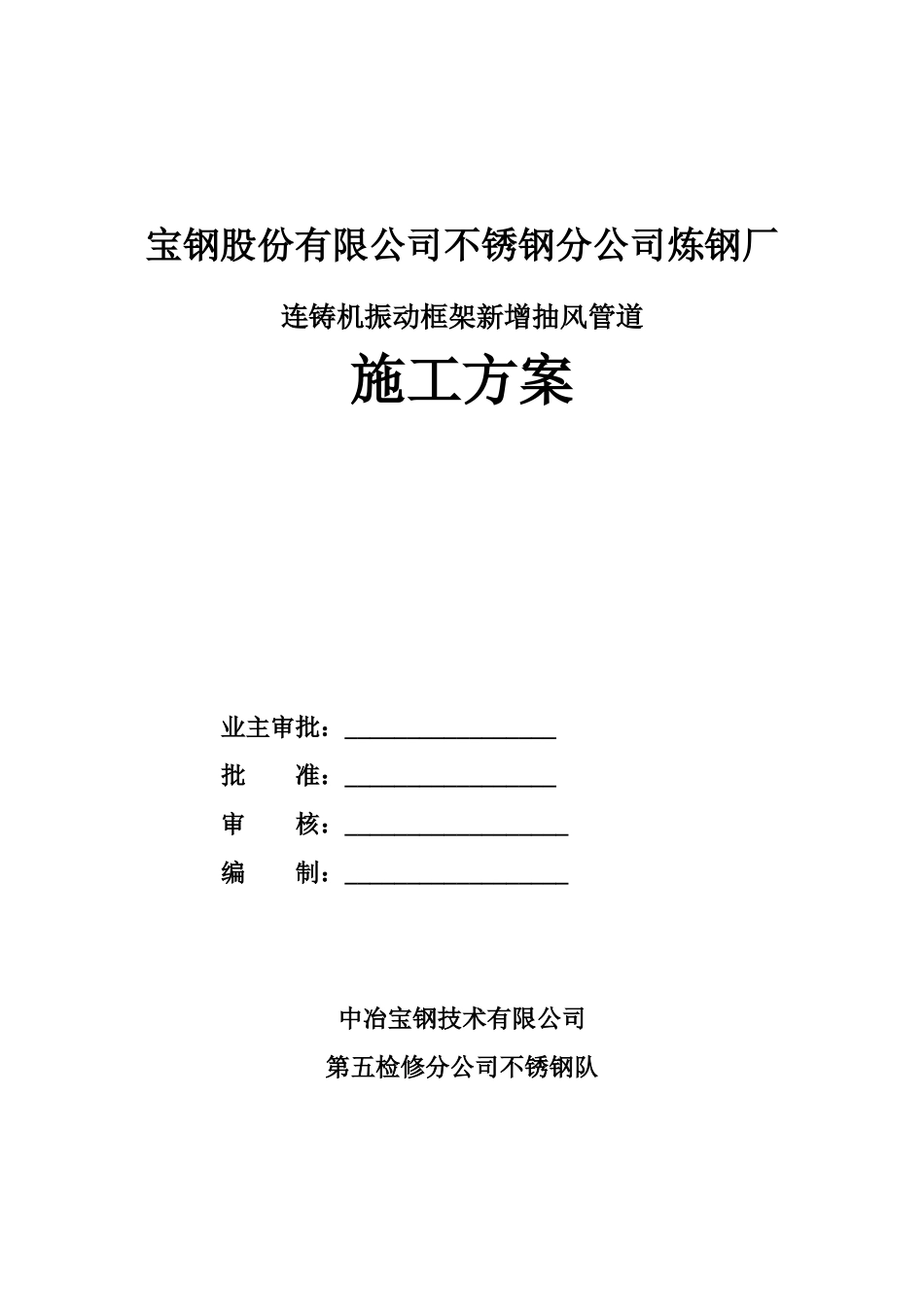

宝钢股份有限公司不锈钢分公司炼钢厂连铸机振动框架新增抽风管道施工方案业主审批：_________________批准：_________________审核：__________________编制：__________________中冶宝钢技术有限公司第五检修分公司不锈钢队目录一、编制依据---------------------------------------------------------------------1二、工程概况---------------------------------------------------------------------2三、施工组织体系---------------------------------------------------------------4四、工艺流程图------------------------------------------------------------------6五、重点项目施工方法---------------------------------------------------------7六、施工质量保证措施--------------------------------------------------------11七、施工安全保证措施---------------------------------------------------------13一、编制依据1、根就业主要求和现场勘察。安全负责宋璐13801668879技术质量负责张明利13916791881施工负责张明海13512661629现场负责人张晋得13795216727现场总负责任林13818833617班组长于春生15921016389班组长张超13818316755班组长侯华兴15902148535班组长蒋俊杰13661467507二、工程概况：依据业主点检介绍连铸机振动框架，增加排蒸φ300风管，从振动框架两侧（距离、伸入长度视实际情况决定）各自引出至派蒸风机主管道焊接，其主要功能是增强振动框架内的蒸汽抽风量。三、施工组织体系四、施工流程图五、重点项目施工方法更据现场实地考察，由于所增设管路走向受已有其他管道影响空间限制，不能准确测绘出管路各部位尺寸，也就无法进行管道预制，只有依据现场实际情况配制；1、确定两侧振动框架封板开孔位置尺寸并划线，素材管下料可按毛估尺寸适当放长，停机时将管道安装从振动框架内引出与封板焊接固定；2、中间部位管道可在不停机状态下进行管道配制到与主抽风管对接口为止待停机后进行碰头对焊接；3、当管道与主抽风管对接需串越6M平台处开一矩形人孔，此板保留待碰头焊接后将回装补焊平整；4、管道配制切割焊接过程安装中管内必须清理干净，无任何异物，特别是与主管道碰头开孔时不得将铁渣，焊渣、异物掉入主抽风管道内，必须清理干净待点检检查确认方可进行碰头对焊接，同时做好隐蔽记录资料；5、管道切割：采用氧、乙炔火焰切割，要求切口表面应平整、无裂纹、重皮、凸凹，表面的熔渣氧化物、铁屑等应磨去，切口端面倾斜偏差不应大于管外径的1%，且不超过3mm。6、管道的坡口加工：采用氧-乙炔火焰切割后，再用砂轮机打磨，切口表面应平整，无裂纹、重皮、毛刺、凸凹。表面的熔渣、氧化物、铁屑应磨去。所有管道的坡口形式为单面V型坡口。7、管道组对前，应保证管道内部的清洁度。在组对前用10号铁丝捆上棉纱，用人工反复来回在管道的两端拖动，直到管道的内口无杂物、泥砂、浮锈等物；8、管道焊接采用电焊焊接的方式，焊缝表面质量无缺陷，及时除去渣皮、飞溅；9、管道经试运行检查确认无漏风，可进行管道涂装，色标应按业主提供的油漆为准；六、施工质量保证措施6.1施工质量方针6.1.1在工程上——坚持质量第一，创优质工程，出“精品”。6.1.2在服务上——坚持用户第一，树立用户是“上帝”的思想。6.1.3在目标上——争创行业第一，做到“五个”加强：①满足用户要求，加强为业主服务；②突出工程实体质量，加强过程控制；③实行重点工事管理，加强对现场的组织领导；④提高职工素质，加强基础管理；⑤坚持合同工期，加强施工协调。6.2实现质量方针的措施6.2.1加强对全员质量意识教育，坚持把质量放在施工生产的首位；质量是企业生存之本，发展之道。6.2.2认真落实各级质量责任制，使本工程的各道工序的质量自始至终得到有效控制。6.2.3做好技术交底工作，把技术标准传达到每个施工人员。加强班组自检和质量专检，做好质检记录，充分发挥质量专检人员的预防和把关作用。6.2.4开工之前应认真同甲方人员进行交流。接受炼钢厂的监督和指导，对于炼钢厂管理人员在检查工作中提出的问题，应虚心接受，并及时纠正；对施工中出现的质量问题或质...
