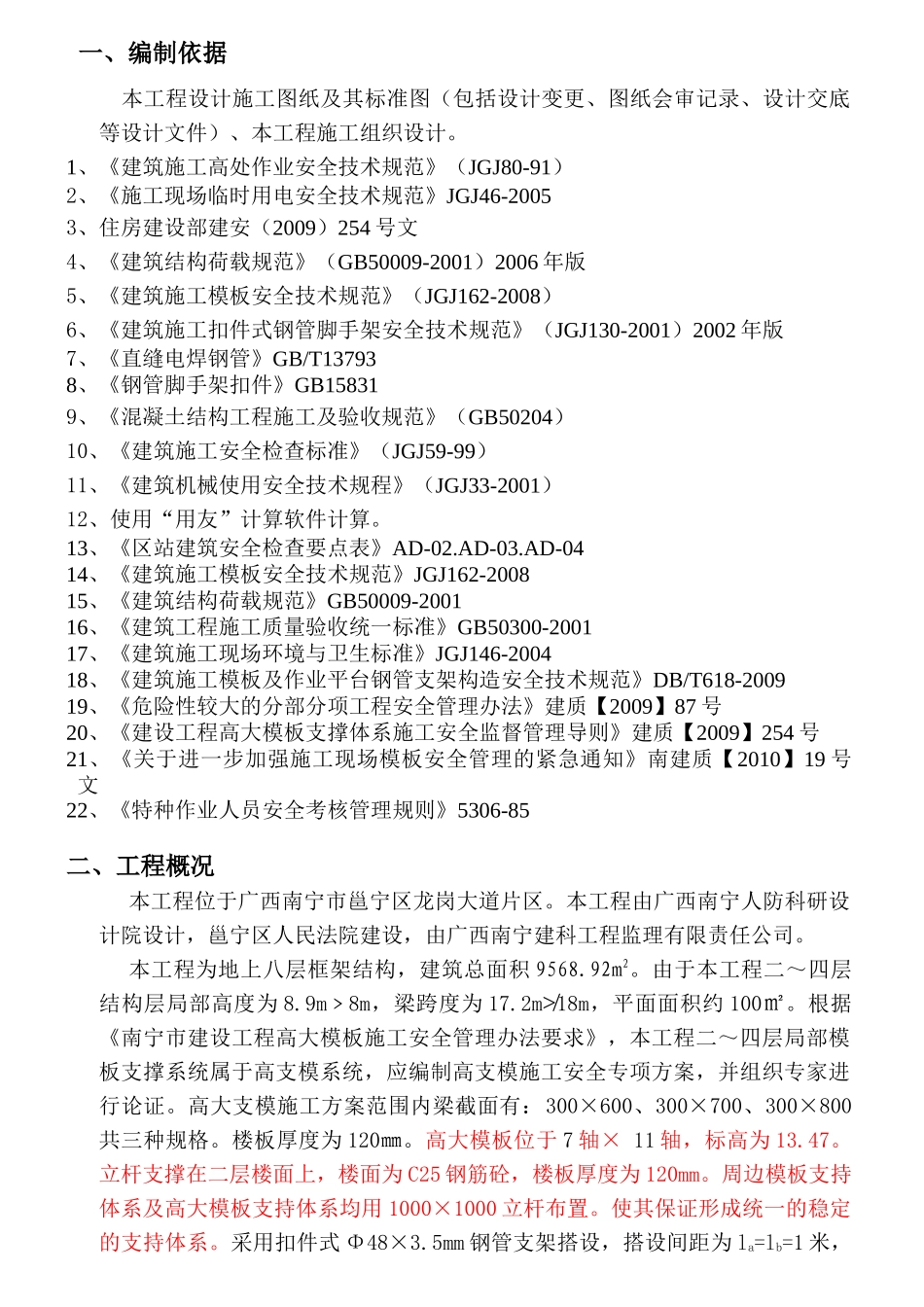

一、编制依据本工程设计施工图纸及其标准图（包括设计变更、图纸会审记录、设计交底等设计文件）、本工程施工组织设计。1、《建筑施工高处作业安全技术规范》（JGJ80-91）2、《施工现场临时用电安全技术规范》JGJ46-20053、住房建设部建安（2009）254号文4、《建筑结构荷载规范》（GB50009-2001）2006年版5、《建筑施工模板安全技术规范》（JGJ162-2008）6、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2002年版7、《直缝电焊钢管》GB/T137938、《钢管脚手架扣件》GB158319、《混凝土结构工程施工及验收规范》（GB50204）10、《建筑施工安全检查标准》（JGJ59-99）11、《建筑机械使用安全技术规程》（JGJ33-2001）12、使用“用友”计算软件计算。13、《区站建筑安全检查要点表》AD-02.AD-03.AD-0414、《建筑施工模板安全技术规范》JGJ162-200815、《建筑结构荷载规范》GB50009-200116、《建筑工程施工质量验收统一标准》GB50300-200117、《建筑施工现场环境与卫生标准》JGJ146-200418、《建筑施工模板及作业平台钢管支架构造安全技术规范》DB/T618-200919、《危险性较大的分部分项工程安全管理办法》建质【2009】87号20、《建设工程高大模板支撑体系施工安全监督管理导则》建质【2009】254号21、《关于进一步加强施工现场模板安全管理的紧急通知》南建质【2010】19号文22、《特种作业人员安全考核管理规则》5306-85二、工程概况本工程位于广西南宁市邕宁区龙岗大道片区。本工程由广西南宁人防科研设计院设计，邕宁区人民法院建设，由广西南宁建科工程监理有限责任公司。本工程为地上八层框架结构，建筑总面积9568.92m2。由于本工程二～四层结构层局部高度为8.9m﹥8m，梁跨度为17.2m≯�18m，平面面积约100㎡。根据《南宁市建设工程高大模板施工安全管理办法要求》，本工程二～四层局部模板支撑系统属于高支模系统，应编制高支模施工安全专项方案，并组织专家进行论证。高大支模施工方案范围内梁截面有：300×600、300×700、300×800共三种规格。楼板厚度为120㎜。高大模板位于7轴×11轴，标高为13.47。立杆支撑在二层楼面上，楼面为C25钢筋砼，楼板厚度为120mm。周边模板支持体系及高大模板支持体系均用1000×1000立杆布置。使其保证形成统一的稳定的支持体系。采用扣件式Φ48×3.5mm钢管支架搭设，搭设间距为la=lb=1米，步距h=1.4m。三、支撑体系设计1、楼板、梁：本工程荷载按300×800截面梁及板面荷载设计。按GJ162-2008式5.2.5-14经进行荷载组合后,荷载在单立杆载面上所产生的轴向内力NW≤20kN，其他条件也符合（DB45/T618-2009）标准第5.1.7所有条件要求；本工程面积比较大采用扣件式Φ48×3.5mm钢管，立杆设计间距双向为la=lb=1000㎜，立杆步距h=1400㎜。＃字梁支架搭设沿梁长方向底模两侧支承梁的立杆。支架顶部直接用立杆或立杆顶部的可调顶托承重。2本工程支架高度为8.9m，采用Φ48×3.5扣件式钢管搭设支架；3钢管支架每根立杆底部设置底座板条垫板；4封顶杆搭设时贴近模板底，扫地杆位于支承面上≤150㎜处；5支架杆件接长，按DB45/T618-2009规定：1）、立杆使用对接连接；2）、剪刀撑使用搭接，搭接长度不小于700㎜用3个扣件固定；3）、水平杆搭接：封顶杆及封顶杆往下3m每步水平杆必须使用搭接连接，搭接长度不小于700㎜用3个扣件固定。封顶杆及封顶杆往下3m以下各步可以使用对接连接。6剪刀撑体系架体按照《建筑施工模板及作业平台钢管支架构造安全技术规范》（DB45/T618-2009）构造要求设置剪刀撑，剪刀撑倾角为450～600（宜采用450），跨越5～7条立杆。纵向竖直剪刀撑，在竖直面上紧贴立杆沿支架纵向全高全长设置。横向竖直剪刀撑，在竖直面上紧贴立杆沿支架横向全高全长设置。水平剪刀撑，沿水平面紧贴水平杆全平面设置。竖直剪刀撑应与每一条与其相交的立杆扣接（不直接与竖直剪刀撑斜杆接触的立杆除外）。水平剪刀撑应与每一条与其相交的立杆扣接，不能与立杆扣接之处应与水平杆扣接。具体位置如下：1）、支架周边设置竖直剪刀撑，全高全长立面设置；2）、封顶杆、扫地杆位置设置水平剪刀撑，全平面设置。3）、支架内部设置纵横两向竖直剪刀撑间距4...
