某办公楼公共广播系统设计方案(7页)VIP免费

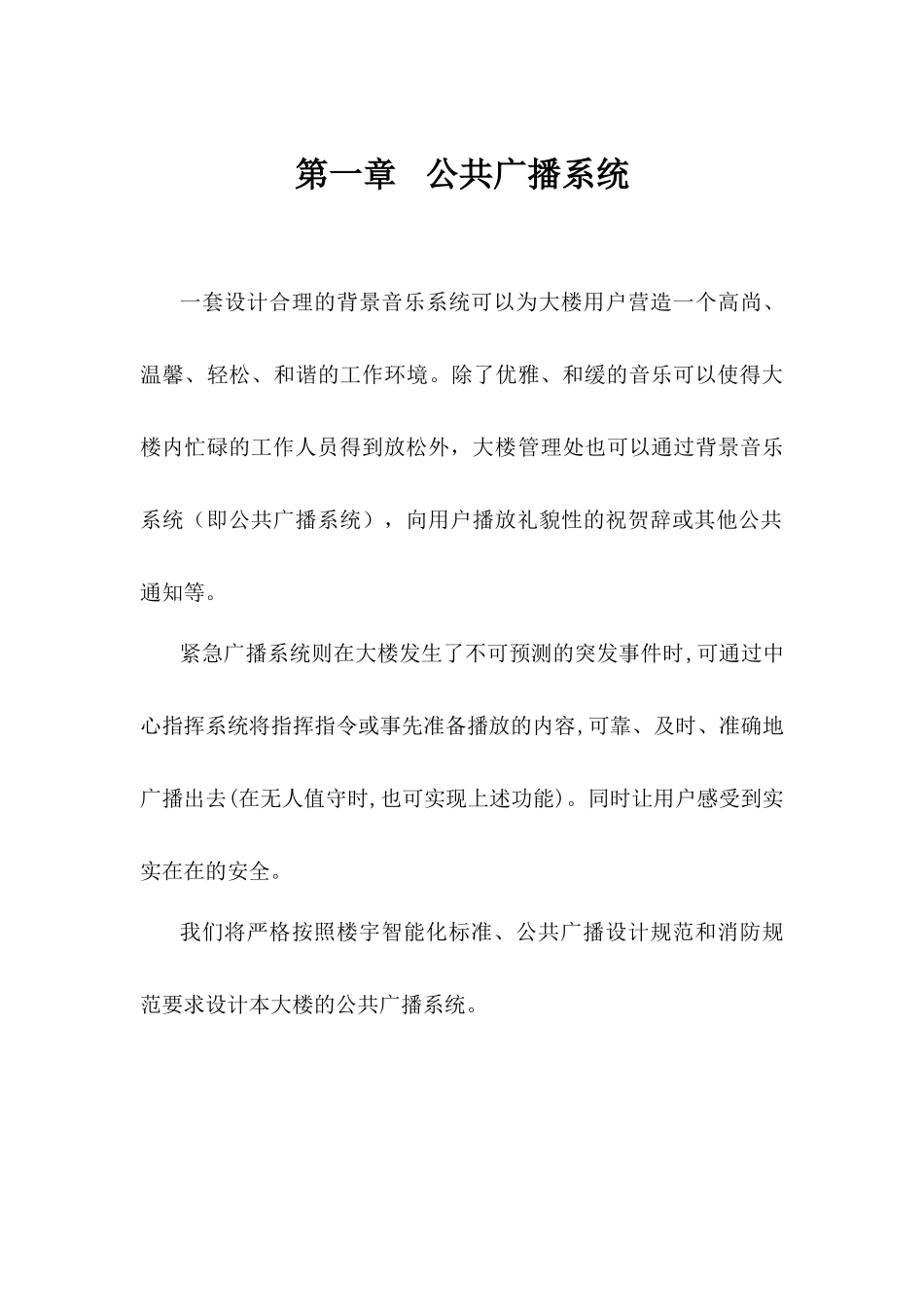

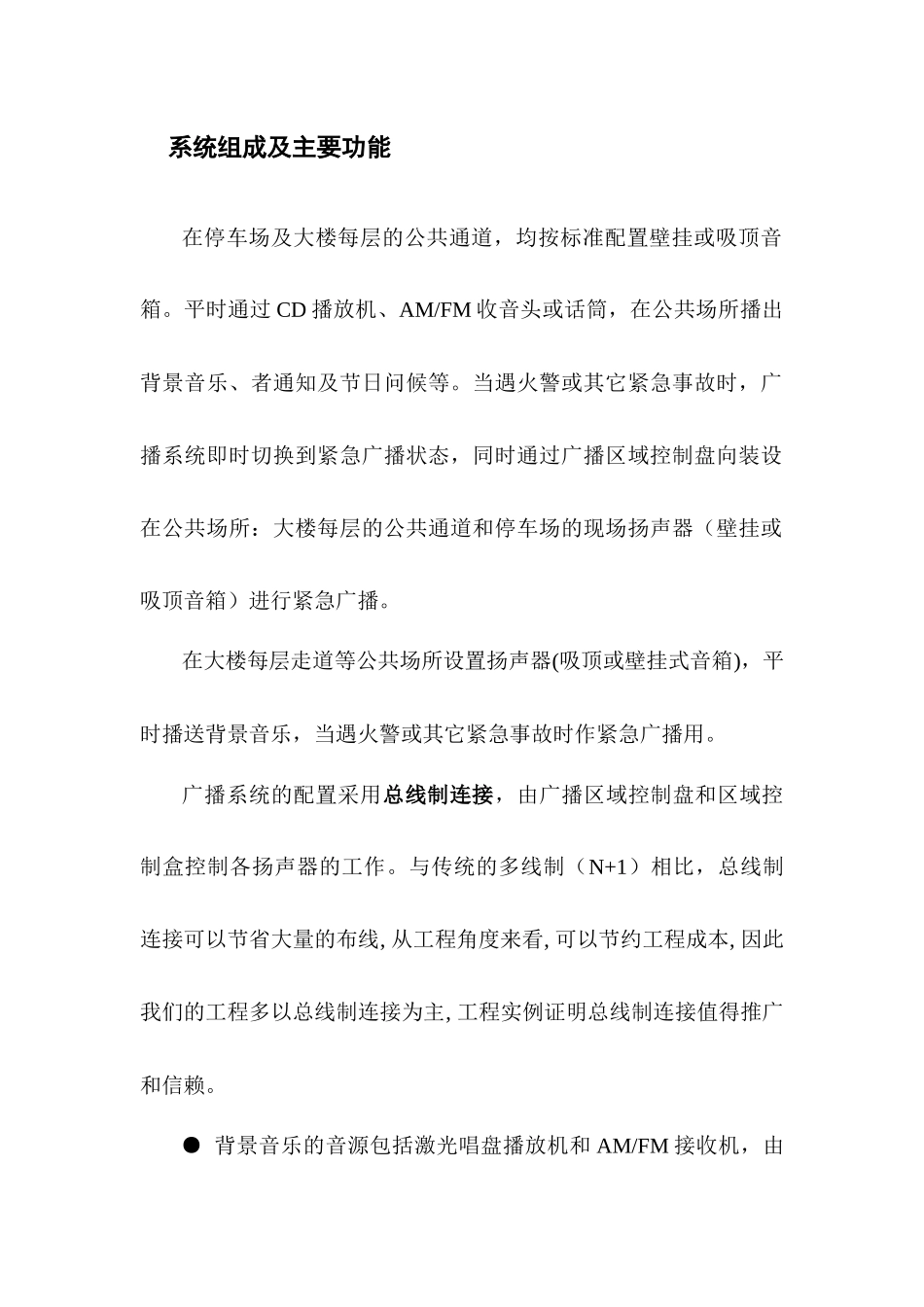

第一章公共广播系统一套设计合理的背景音乐系统可以为大楼用户营造一个高尚、温馨、轻松、和谐的工作环境。除了优雅、和缓的音乐可以使得大楼内忙碌的工作人员得到放松外，大楼管理处也可以通过背景音乐系统（即公共广播系统），向用户播放礼貌性的祝贺辞或其他公共通知等。紧急广播系统则在大楼发生了不可预测的突发事件时,可通过中心指挥系统将指挥指令或事先准备播放的内容,可靠、及时、准确地广播出去(在无人值守时,也可实现上述功能)。同时让用户感受到实实在在的安全。我们将严格按照楼宇智能化标准、公共广播设计规范和消防规范要求设计本大楼的公共广播系统。系统组成及主要功能在停车场及大楼每层的公共通道，均按标准配置壁挂或吸顶音箱。平时通过CD播放机、AM/FM收音头或话筒，在公共场所播出背景音乐、者通知及节日问候等。当遇火警或其它紧急事故时，广播系统即时切换到紧急广播状态，同时通过广播区域控制盘向装设在公共场所：大楼每层的公共通道和停车场的现场扬声器（壁挂或吸顶音箱）进行紧急广播。在大楼每层走道等公共场所设置扬声器(吸顶或壁挂式音箱)，平时播送背景音乐，当遇火警或其它紧急事故时作紧急广播用。广播系统的配置采用总线制连接，由广播区域控制盘和区域控制盒控制各扬声器的工作。与传统的多线制（N+1）相比，总线制连接可以节省大量的布线,从工程角度来看,可以节约工程成本,因此我们的工程多以总线制连接为主,工程实例证明总线制连接值得推广和信赖。●背景音乐的音源包括激光唱盘播放机和AM/FM接收机，由功率放大器放大播放,功率放大器采用定压输出方式（120V），干线传输采用有线高电平传输方式。●紧急广播配有UPS作为备用电源，在交流断电时，仍能提供大于30分钟的广播。●在接收到消防报警控制器提供的联动控制信号时，紧急广播系统自动上电（亦可手动实现）。●可向中央控制机或消防报警控制器发送广播系统的动作或故障信号。设备配置扬声器的配置：大楼每层的走道等公共场所配置3W吸顶式音箱或3W壁挂式音箱，供背景音乐和紧急广播共用，音箱的设置为每50-80平方米1个。停车场按每100-150平方米配置1个3W吸顶式音箱或壁挂式音箱，仅作紧急广播用。功率放大器的容量按扬声器总功率的1.5倍配置。提供多个系列（150W/300W/500W等规格）的功放可供选配。在容量超过500W的情况下可配置多台功放。功率放大器装设在中央控制室的19”标准机柜中，输出方式为120V定压输出。现场扬声器按照区域分组编址，根据就近布线和负载匹配的具体情况每几个为1组，并联挂接到区域控制盒的输出端。在中央控制室配置总线式广播区域控制盘，用于控制各个区域的区域控制盒的工作。本系统中配置的区域控制盘最多可控制80个区域。若现场配置的区域控制盒超过80个，可以将功能相同的相邻几个区域控制盒共用一个编址，或增加区域控制盘的台数。在中央控制室配置广播录放盘，作为广播系统的音源总控制。其自身配有话筒，可进行话筒广播。还提供1分钟电子语音，可现场录音，循环放音。本设备提供1条受控线，可受火警控制器线控，自动启动紧急广播音源，并可以向中央控制机或火警控制器发送广播系统的动作或故障信号。平时则输出背景音乐的音源信号。本设备的信号输出（音频）与功率放大器的输入端相连接。背景音乐的音源由激光唱机和AM/FM收音头提供，通过音源切换器选择后送到广播录放盘。系统的电源由直流电源盘提供。该设备适合19”标准机柜面板式安装，输出电流有10A/20A/30A/40A四种。本系统单独配置一个UPS，功率为1000W，UPS的容量可根据广播系统总功率和需要供电的时间（一般不小于30分钟）选配。应配置至少1台紧急广播备用扩音机（功放）。配置设备的介绍现场播音设备(音箱)：本系统配置的扬声器为3W吸顶式音箱或3W壁挂式音箱。其将定压120V音频信号转变为声音广播出去。音箱由线间变压器、接线端子、喇叭组成，外壳采用ABS工程塑料;定压120V音频信号输入;输入功率为3W。至于选择吸顶式音箱或壁挂式音箱则根据现场的安装条件来选择。广播录放盘：广播录放盘，属于音源前置设备,通过此设备完成各种播音信号的播放转换,对系统后级进行控制,接受中心控制室的...
