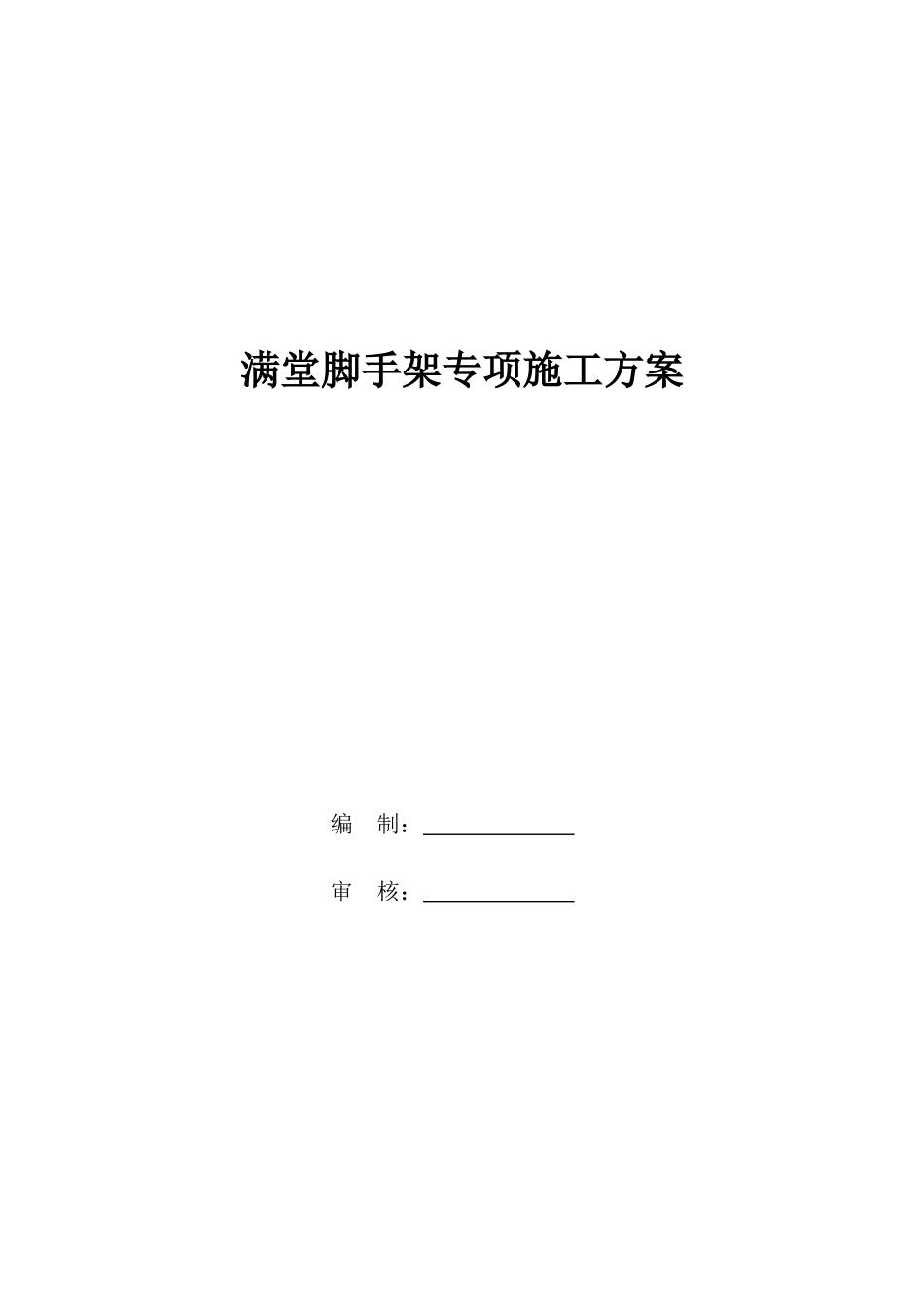

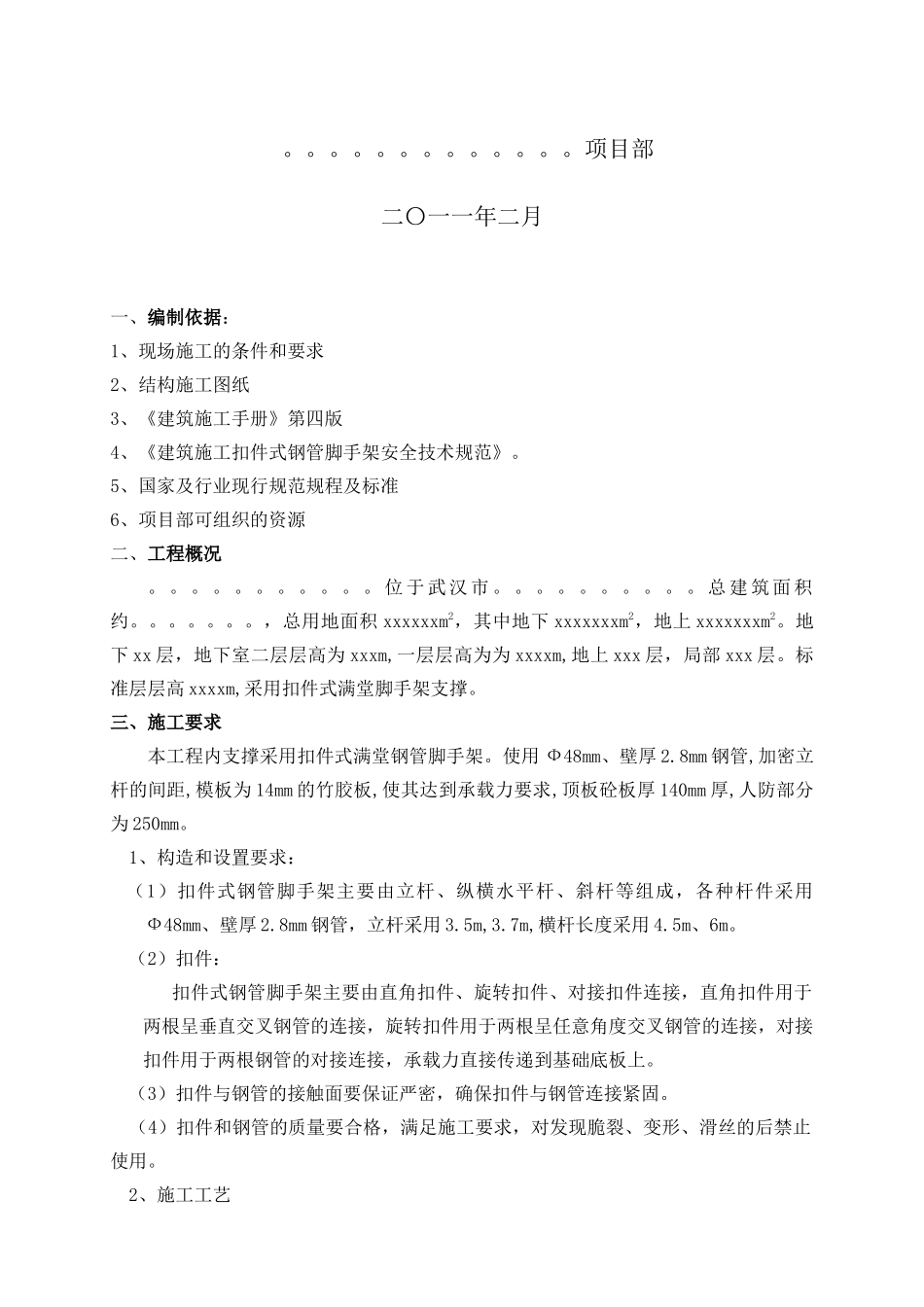

满堂脚手架专项施工方案编制：审核：。。。。。。。。。。。。。项目部二〇一一年二月一、编制依据：1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术规范》。5、国家及行业现行规范规程及标准6、项目部可组织的资源二、工程概况。。。。。。。。。。。位于武汉市。。。。。。。。。。总建筑面积约。。。。。。。，总用地面积xxxxxxm2，其中地下xxxxxxxm2，地上xxxxxxxm2。地下xx层，地下室二层层高为xxxm,一层层高为为xxxxm,地上xxx层，局部xxx层。标准层层高xxxxm,采用扣件式满堂脚手架支撑。三、施工要求本工程内支撑采用扣件式满堂钢管脚手架。使用Ф48mm、壁厚2.8mm钢管,加密立杆的间距,模板为14mm的竹胶板,使其达到承载力要求,顶板砼板厚140mm厚,人防部分为250mm。1、构造和设置要求：（1）扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成，各种杆件采用Ф48mm、壁厚2.8mm钢管，立杆采用3.5m,3.7m,横杆长度采用4.5m、6m。（2）扣件：扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接，直角扣件用于两根呈垂直交叉钢管的连接，旋转扣件用于两根呈任意角度交叉钢管的连接，对接扣件用于两根钢管的对接连接，承载力直接传递到基础底板上。（3）扣件与钢管的接触面要保证严密，确保扣件与钢管连接紧固。（4）扣件和钢管的质量要合格，满足施工要求，对发现脆裂、变形、滑丝的后禁止使用。2、施工工艺根据结构受力分析，脚手架立杆纵横距为0.9～1.2m，步距1.7～１.8m,框梁下立杆纵距为0.45～0.5m。纵横方向每隔5m布设一道剪刀撑，并与水平杆连接牢固。施工流程:①树立杆→②摆放扫地杆,并与立杆连接→③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)→⑤搭接第二步纵横向水平横杆→⑦搭设剪刀撑3、脚手架的拆除（1）拆除前应报审批准，进行必要的安全技术交底后方可开始工作。拆除时，周围设围栏或警戒标识，划出工作禁区禁止非拆卸人员进入，并设专人看管。（2）拆除顺序应从上而下，一步一清，不允许上下同时作业，本着先搭后拆，按层次由上而下进行，脚手架逐层拆除。（3）拆下来的架料、扣件要分类堆放，进行保养，检修。4、脚手架的安全防范措施：。（1）作业中，禁止随意拆除脚手架的构架杆件、整体性构建、连接紧固件。却因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后及时予以恢复。（2）人在架设作业时，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物，严禁在架杆上等不安全处休息。（3）每班工人上架工作时，应现行检查有无影响安全作业的问题，在排除和能解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，直到安全后方可正常作业。四、满堂脚手架方案对比根据本工程实际情况，现验算主楼250mm厚板，140mm厚板，600×1200mm梁，300×700mm梁脚手架承载计算,立杆为纵距la,立杆横距为lb,步距h=1.8m,模板为14mm的竹胶板钢管计算参数为：钢管立杆截面积A=397mm2，立杆回转半径按照壁厚2.8mm，经计算为i=16mm，截面惯性矩I=1.02×106mm4，弹性模量E=2.06×105N/mm2，截面模量W=4245mm3,钢管抗压强度设计值:[f]=0.205kN/mm2荷载计算参数：模板与木块自重：0.35KN/㎡混凝土与钢筋自重：25KN/m3倒混凝土荷载标准值：1.0KN/㎡施工均布荷载标准值：1.0KN/㎡1、板底支撑钢管计算(250mm板厚）（1）250mm厚板底支撑横向钢管计算，纵距la=0.9m,立杆横距lb=0.9m横向支撑钢管按照均布荷载作用下的连续梁计算。q900900900支撑钢管计算简图（mm)0.7810.625支撑钢管计算弯矩图(kN·m)3.474.345.21撑钢管计算剪力图(kN)荷载的计算：①钢筋混凝土板自重(kN/m)：q11=25.000×0.250×0.900=5.625kN/m②模板的自重线荷载(kN/m)：q12=0.350×0.900=0.315kN/m③活荷载(kN/m)：经计算得到，活荷载标准值q2=2.000×0.900=1.8kN/m静荷载q1=1.2×5.625+1.2×0.315=7.128kN/m活荷载q2=1.4×1.8=2.52kN/m组合荷载:q=q1+q2=9.648kN/m（2）、抗弯强度计算最大弯矩M=0.1ql2=0.1×9.648×0.9×0.9=0.781kN.m最大剪力Q=0.6×9.648×0.9=5.209kN最大支...
