钢结构制作施工方案VIP免费

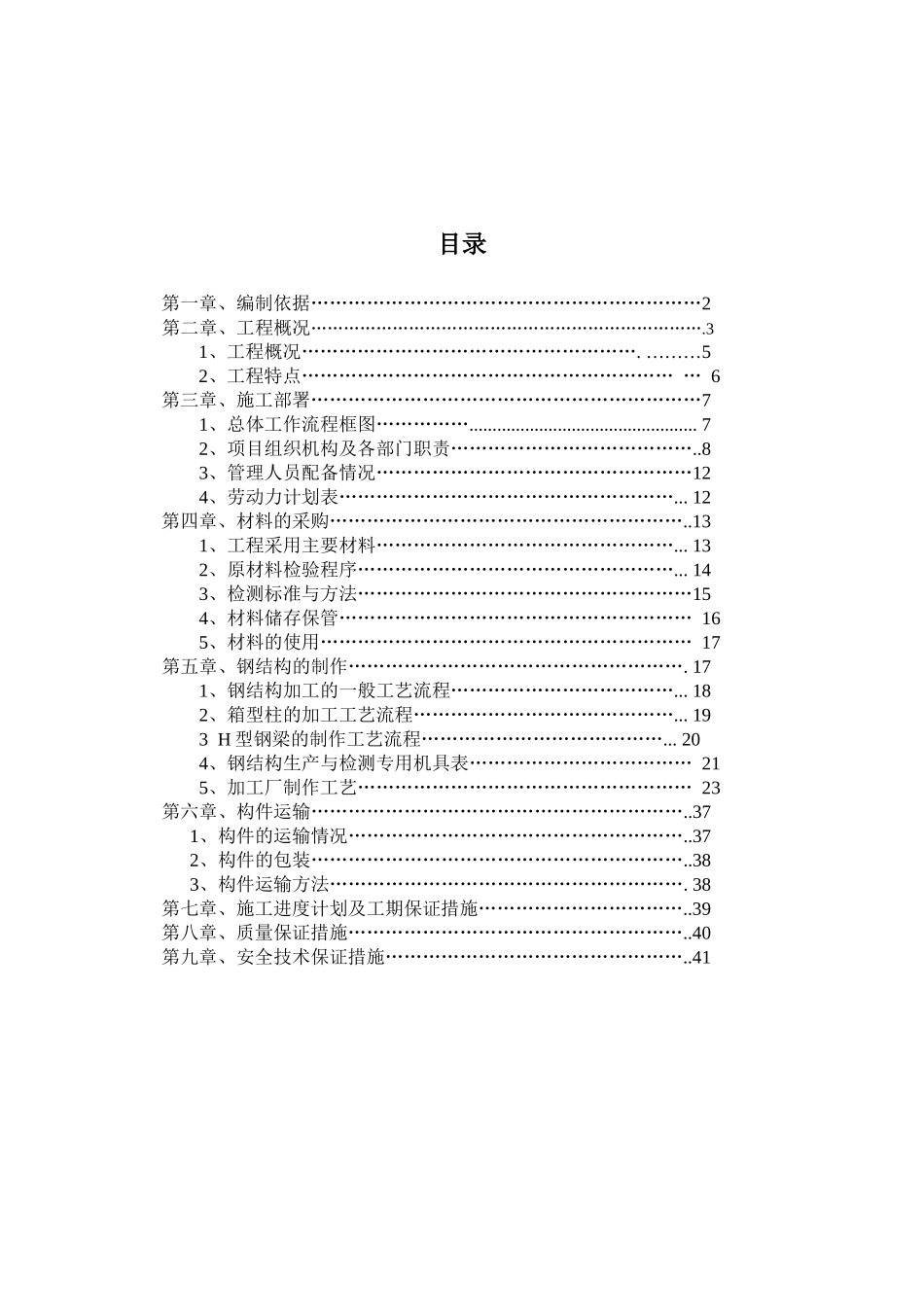

目录第一章、编制依据………………………………………………………2第二章、工程概况……………………………………………………………….31、工程概况……………………………………………….………52、工程特点………………………………………………………6第三章、施工部署………………………………………………………71、总体工作流程框图…………….................................................72、项目组织机构及各部门职责…………………………………..83、管理人员配备情况……………………………………………124、劳动力计划表………………………………………………...12第四章、材料的采购…………………………………………………..131、工程采用主要材料…………………………………………...132、原材料检验程序……………………………………………...143、检测标准与方法………………………………………………154、材料储存保管…………………………………………………165、材料的使用……………………………………………………17第五章、钢结构的制作……………………………………………….171、钢结构加工的一般工艺流程………………………………...182、箱型柱的加工工艺流程……………………………………...193H型钢梁的制作工艺流程…………………………………...204、钢结构生产与检测专用机具表………………………………215、加工厂制作工艺………………………………………………23第六章、构件运输……………………………………………………..371、构件的运输情况………………………………………………..372、构件的包装……………………………………………………..383、构件运输方法………………………………………………….38第七章、施工进度计划及工期保证措施……………………………..39第八章、质量保证措施………………………………………………..40第九章、安全技术保证措施…………………………………………..41第一章编制依据主要编制依据主要采用的依据：a现场勘查b本工程设计图纸c相关的现行规范规程和技术标准《建筑钢结构焊接规程》JGJ81-2002J218--2002《建筑结构荷载规范》GB50009-2001《建筑抗震设计规范》GB50011-2001《钢结构设计规范》GB50017-2003《钢结构防火涂料应用技术规程》CECS24:90《高层民用建筑钢结构技术规程》JGJ99-98《钢管混凝土结构设计与施工规程》CECS28：90《矩形钢管混凝土结构技术规程》CECS159-2004《钢-混凝土组合楼盖结构设计与施工规程》YB9238-92《钢筋混凝土结构设计规程》YB9082-97《钢筋混凝土结构技术规程》JGJ114-2003《钢结构工程施工质量验收规范》GB50205-2001《高强度螺栓连接的设计施工及验收规程》JGJ82-91《钢熔化焊对接接头射线照相和质量分级》GB3323-87《钢焊缝手工超声波探作方法和探伤结构分级法》GB11345-91《钢结构制作工艺规程》GB/T08-008-2000《钢结构制作安装施工规程》YB9254-95《结构用高强度大六角头螺栓》GB1228《建设工程项目管理规范》GB/T50326-2001《多高层民用建筑钢结构节点构造详图》01SG519《多高层建筑钢结构节点连接》01SG519-1其他相关规范、规程和技术标准第二章工程概况一、工程概况1、工程总体概况项目名称：通惠家园B-9、B-10钢结构办公楼设计单位：中国建筑标准设计研究院质量等级：群体结构长城杯2、结构形式介绍1、建设规模：本工程为六层钢结构办公楼，建筑高为23米，整个钢结构建于混凝土大平台上平台高10米。总钢材用量约为1110吨。建筑总面积为15000平方米。2、本工程结构体系为钢框架支撑体系。共有25个轴线，A、B、C三列。柱网6*6.8米及6*8.9米。3、本工程柱为94根箱型柱，截面为□400*12及□300*12，最大高度24.2米,分为二节制作及吊装。一~三层为第一节，四~六层为第二节，最大节柱重量为5.78吨。最大长度为12.4米。4、本工程楼层梁为H型钢梁。最大截面为H450*300*9*20。单根最大重量为900KG。5、抗震设防烈度8度，防火等级为二级。6、结构设计使用年限50年。3、设计概况：4、生产场地布置情况：1钢结构吨位钢结构总吨位1150地下每层吨位平面尺寸1500...
