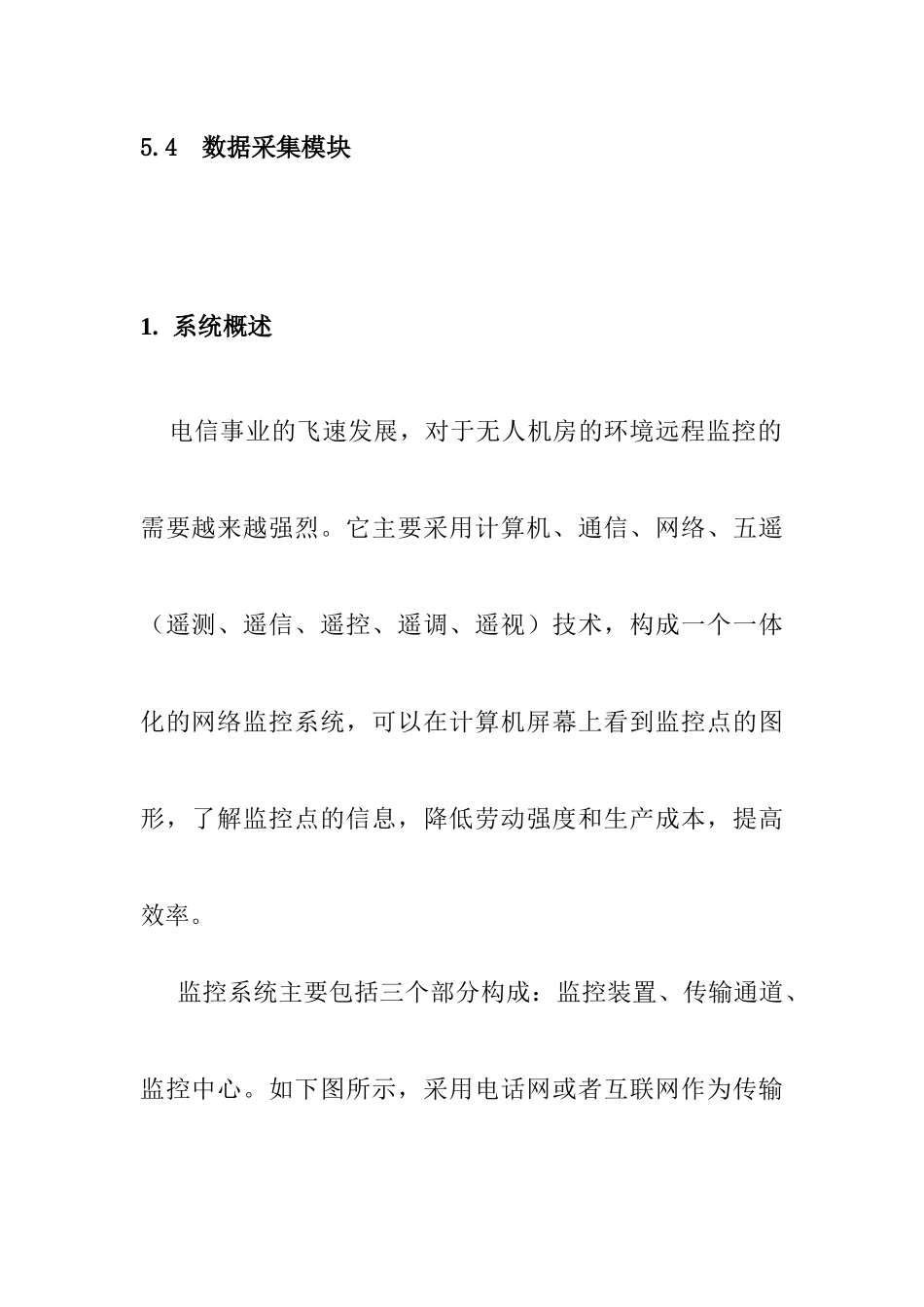

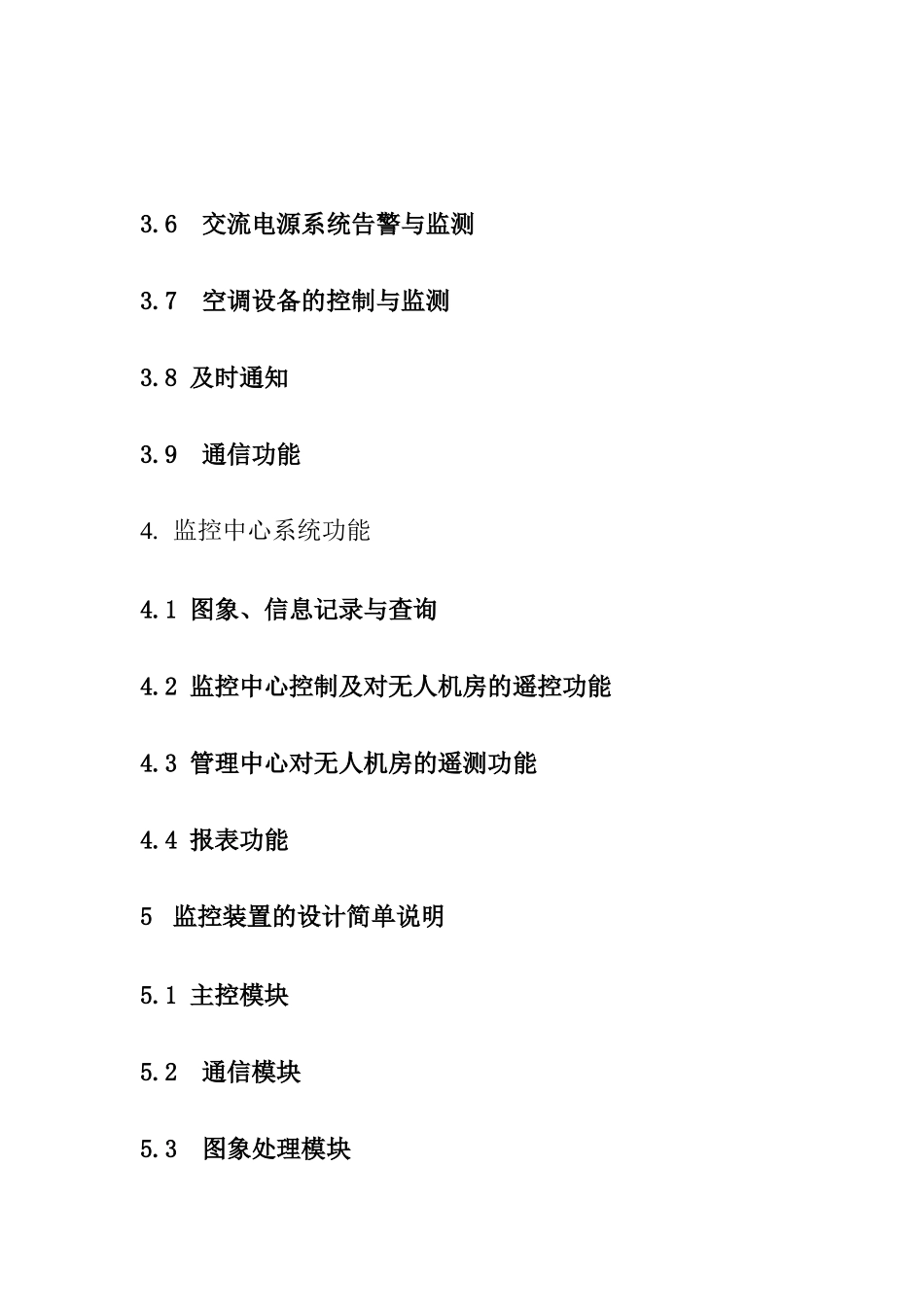

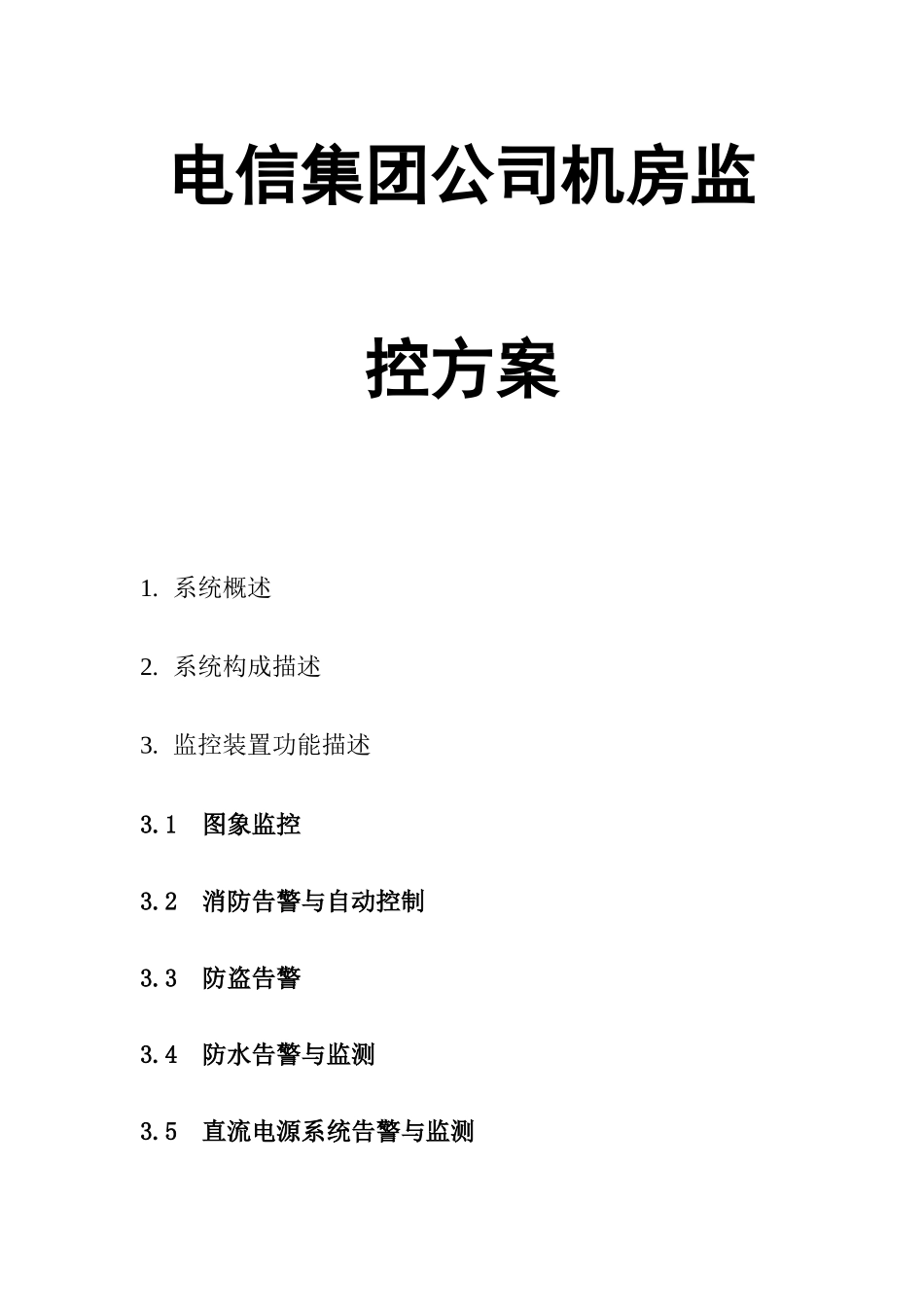

电信集团公司机房监控方案1.系统概述2.系统构成描述3.监控装置功能描述3.1图象监控3.2消防告警与自动控制3.3防盗告警3.4防水告警与监测3.5直流电源系统告警与监测3.6交流电源系统告警与监测3.7空调设备的控制与监测3.8及时通知3.9通信功能4.监控中心系统功能4.1图象、信息记录与查询4.2监控中心控制及对无人机房的遥控功能4.3管理中心对无人机房的遥测功能4.4报表功能5监控装置的设计简单说明5.1主控模块5.2通信模块5.3图象处理模块5.4数据采集模块1.系统概述电信事业的飞速发展，对于无人机房的环境远程监控的需要越来越强烈。它主要采用计算机、通信、网络、五遥（遥测、遥信、遥控、遥调、遥视）技术，构成一个一体化的网络监控系统，可以在计算机屏幕上看到监控点的图形，了解监控点的信息，降低劳动强度和生产成本，提高效率。监控系统主要包括三个部分构成：监控装置、传输通道、监控中心。如下图所示，采用电话网或者互联网作为传输手段以及分级的结构形式，可以做到地区联网、省局联网乃至全国联网。2.系统构成描述监控装置暂提供一个两个电话接口，一个以太网接口；电话接口为合乎V.90标准的56KMODEM或者是ISDN2B+D接口,为提高系统的可用度，一个为主通道接口，一个为备用通道接；以太网口可以直接接入互联网（如果提供接口的话）。考虑到无人机房在发生火灾或被盗时，可能所有的有线通信手段都完全中断，所以一定要有无线通信的方式，GSM短消息接口作为一个紧急告警的备用接口在下一步的开发中一定要加入。今后提供V.35、E1接口、DDN接口、FR、xDSL接口、等。采用标准的IP协议，所以网络的大小和拓扑结构可以任意。通信服务器可以采用现在的电话或ISDN接入服务器或其他接入设备。地区互联、地区上联、省级互联、省级上联都采用电话网与互联网互为备份的形式，协议采用统一的IP协议。由于采取上述的结构，一个管理中心从理论上说可以管理无限多个无人机房。而且网络的管理与维护与互联网一致，不要另外的培训和学习。下面介绍系统中各部件的功能：监控装置：监控装置包括以下几个模块：通信模块、主控模块、遥测模块、遥信模块、遥控模块、图象监控接口模块。通信模块提供两个电话或ISDN口及一个以太网接口，在主控模块的控制下与本地监控中心的通信服务器通信。还提供2个RS232/422/485接口，用于与其他的系统通信，如数控云台、智能UPS电源等。对于ISDN方式，可以采用D信道传输监控数据，用B信道传输监控图象。考虑国内的ISDN普及率不高，故还保留MODEM方式。遥测模块主要采集模拟的量包括：机房温度、湿度，电池电压、电池工作电流、漏电电流，电源系统的工作电压工作电流，设备温度，交流电源电压、电流、漏电电流，烟感工作电流等。采用12位A/D转换，精度高，通过软件的处理可以达到非常准确的结果；对于交流电源的参数采集还可以通过互感器直接采样，通过数学模型计算出交流参数。遥信模块主要采集开关量，主要包括电源跳闸、合闸、各种开关的通断、设备的投入与推出、进水告警、门窗开关状态告警、门禁系统告警、强行闯入告警、消防系统报警等等。遥信模块还可以用来测量电网的频率。遥信模块采用光电隔离输入，抗干扰性能好，容易接线。遥控模块主要是遥控灭火、防湿、电源电网的管理、空调的开启、控制摄像头云台等。遥控的工作模式采取两步完成，第一步选中要控制的对象，并返回对象选中与否的信息，第二步确认执行，这样大大提高了遥控的可靠性，比如控制电源系统；也可以直接工作，比如控制云台。图像接口模块把图象系统融入监控系统中去，用户只要接上数字摄像头就能工作，包括交叉矩阵和一个H.261或H.263的编码电路。考虑成本、开发时间以及用户不同的需求，可以考虑放到下一步开发中。主控模块完成对系统的控制，它由一个高速的RISCCPU最小系统，系统有16MSDRAM,4MFLASH，采用实时多任务操作系统，完成数据的采集、运算、判断和控制;用户可以用超级终端进行现场维护和设置。系统规模：提供4路的图象、32遥信量、16遥测量、8温度、湿度。两路电话接口（V.90MODEM或者ISDN）,一路以太网接口,还提供2个RS232/422/485接口。采用220V交流/48V直流供电，内部的电...
