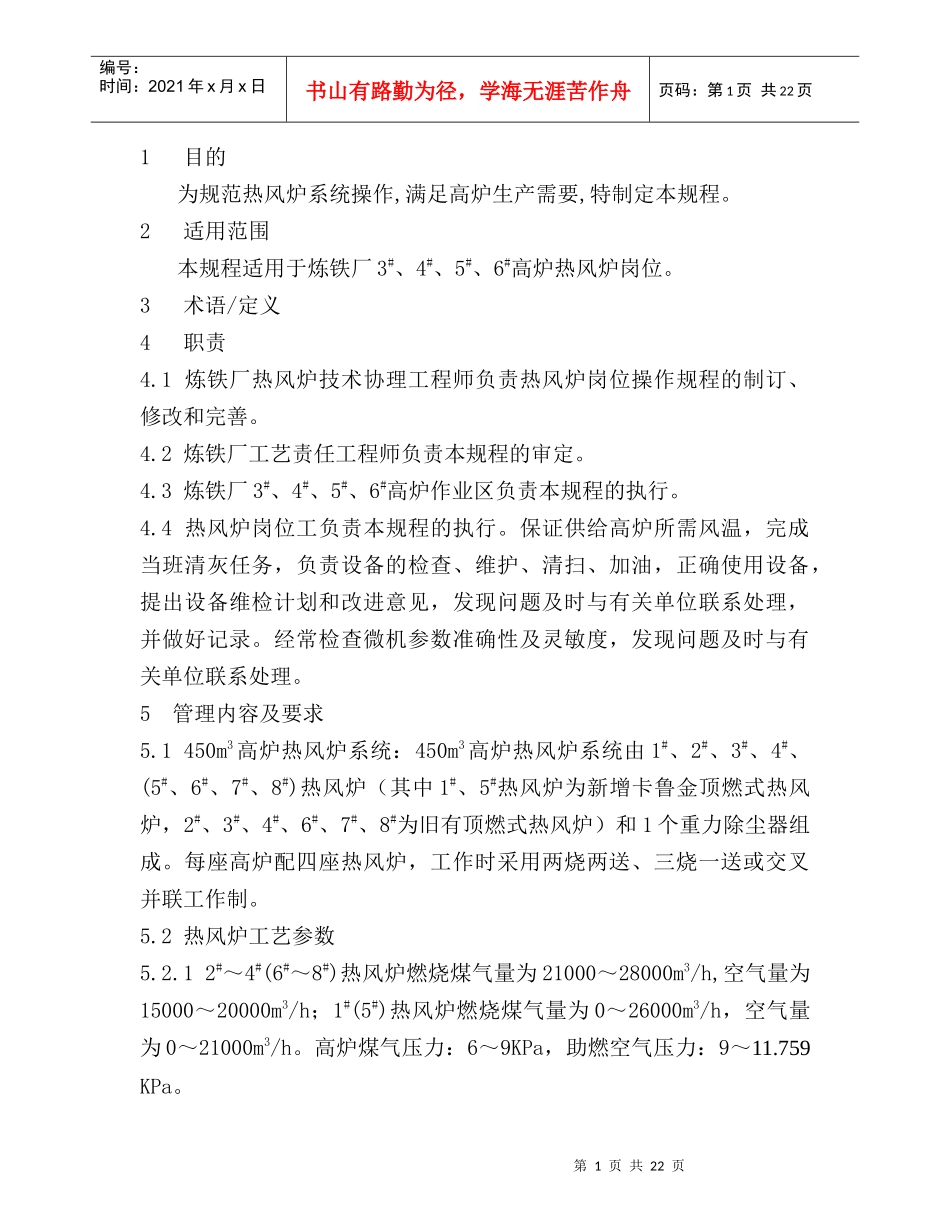

酒钢集团宏兴钢铁股份有限公司炼铁厂作业文件编号：LT－ZYⅠ／SJ-21450m3高炉热风炉岗位技术操作规程版次：A/0拟制部门：宏兴炼铁厂审核人：王庆学批准人：寇俊光2009-06-17日发布2009-07-01日实施受控状态：发文编号：第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页1目的为规范热风炉系统操作,满足高炉生产需要,特制定本规程。2适用范围本规程适用于炼铁厂3#、4#、5#、6#高炉热风炉岗位。3术语/定义4职责4.1炼铁厂热风炉技术协理工程师负责热风炉岗位操作规程的制订、修改和完善。4.2炼铁厂工艺责任工程师负责本规程的审定。4.3炼铁厂3#、4#、5#、6#高炉作业区负责本规程的执行。4.4热风炉岗位工负责本规程的执行。保证供给高炉所需风温，完成当班清灰任务，负责设备的检查、维护、清扫、加油，正确使用设备，提出设备维检计划和改进意见，发现问题及时与有关单位联系处理，并做好记录。经常检查微机参数准确性及灵敏度，发现问题及时与有关单位联系处理。5管理内容及要求5.1450m3高炉热风炉系统：450m3高炉热风炉系统由1#、2#、3#、4#、(5#、6#、7#、8#)热风炉（其中1#、5#热风炉为新增卡鲁金顶燃式热风炉，2#、3#、4#、6#、7#、8#为旧有顶燃式热风炉）和1个重力除尘器组成。每座高炉配四座热风炉，工作时采用两烧两送、三烧一送或交叉并联工作制。5.2热风炉工艺参数5.2.12#～4#(6#～8#)热风炉燃烧煤气量为21000～28000m3/h,空气量为15000～20000m3/h；1#(5#)热风炉燃烧煤气量为0～26000m3/h，空气量为0～21000m3/h。高炉煤气压力：6～9KPa，助燃空气压力：9～11.759KPa。第1页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页5.2.22#～4#(6#～8#)热风炉拱顶温度≤1350℃，废气温度≤350℃。1#(5#)热风炉锥形拱顶温度≤1350℃，燃烧器预混室温度：3#、6#高炉热风炉≤900℃(4#、5#高炉热风炉≤1350℃)，废气温度≤350℃，烧炉过程中废气含氧量下限0.5～1.0%，上限不得超过6%。当拱顶温度大于规定值，可增加废气中含氧量控制拱顶温度。5.2.3热风炉单炉送风时间60～80min，换炉时间≤22min。5.3停、送电操作由专职电工作业，岗位工配合确认。5.3.1总电源送电5.3.1.1确认热风炉各阀空气开关在断电位置。5.3.1.2确认各电源开关无“禁止合闸”标志。5.3.1.3经有关人员认可联系送电。5.3.1.4确认用电回路，禁止两路共用。5.3.1.5确认受电屏电压读数是否在正常范围内(380V±5%)，发现异常及时向当班工长汇报。5.3.1.６确认总电源读数后可进行分屏送电。5.3.2热风炉各阀门送电5.3.2.1确认炉与屏的对应关系。5.3.2.2确认各炉操作状态：机旁操作按钮恢复到位，CRT在手动状态。5.3.2.3确认各阀开关有无“禁止合闸”标志。5.3.2.4确认对应的配电屏后，将转换开关转至合闸位置。5.3.3助燃风机动力电源送电5.3.3.1两台助燃风机电源为380V。5.3.3.2确认用1#助燃风机，还是用2#助燃风机。5.3.3.3经点检工确认后，由岗位操作人员与电工联系送电。严禁两台风机同时送电。5.3.4各阀停电操作第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页5.3.4.1正常停电应使各阀门按工艺要求执行程序终了。5.3.4.2确认各阀门电机停转断电。5.3.4.3切断各阀对应转换开关。5.3.4.4停电后挂牌。5.3.5热风炉电磁站总电源停电5.3.5.1在执行完热风炉系统停电后，切断总电源空气开关。5.3.5.2停电后挂牌。5.3.6助燃风机停电5.3.6.1确认风机停转。5.3.6.2通知点检电工停电。5.3.6.3停电后挂牌。注：助燃风机停送电由专业电工联系操作，岗位工确认。5.4热风炉操作5.4.1热风炉计算机控制系统操作5.4.1.1热风炉工作方式：旧热风炉：PA2(操作台)：用于紧急情况下的操作(无联锁)机旁：通过机旁操作箱进行操作（无联锁）单炉停止CRT手动单炉自动自动全自动卡鲁金顶燃式热风炉：机旁：通过机旁操作箱进行操作（无联锁）停止单炉手动单炉自动第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页CRT自动全自动5.4.1.2状态显示说明热风炉各阀开到位时...
