高支模搭设方案概况VIP免费

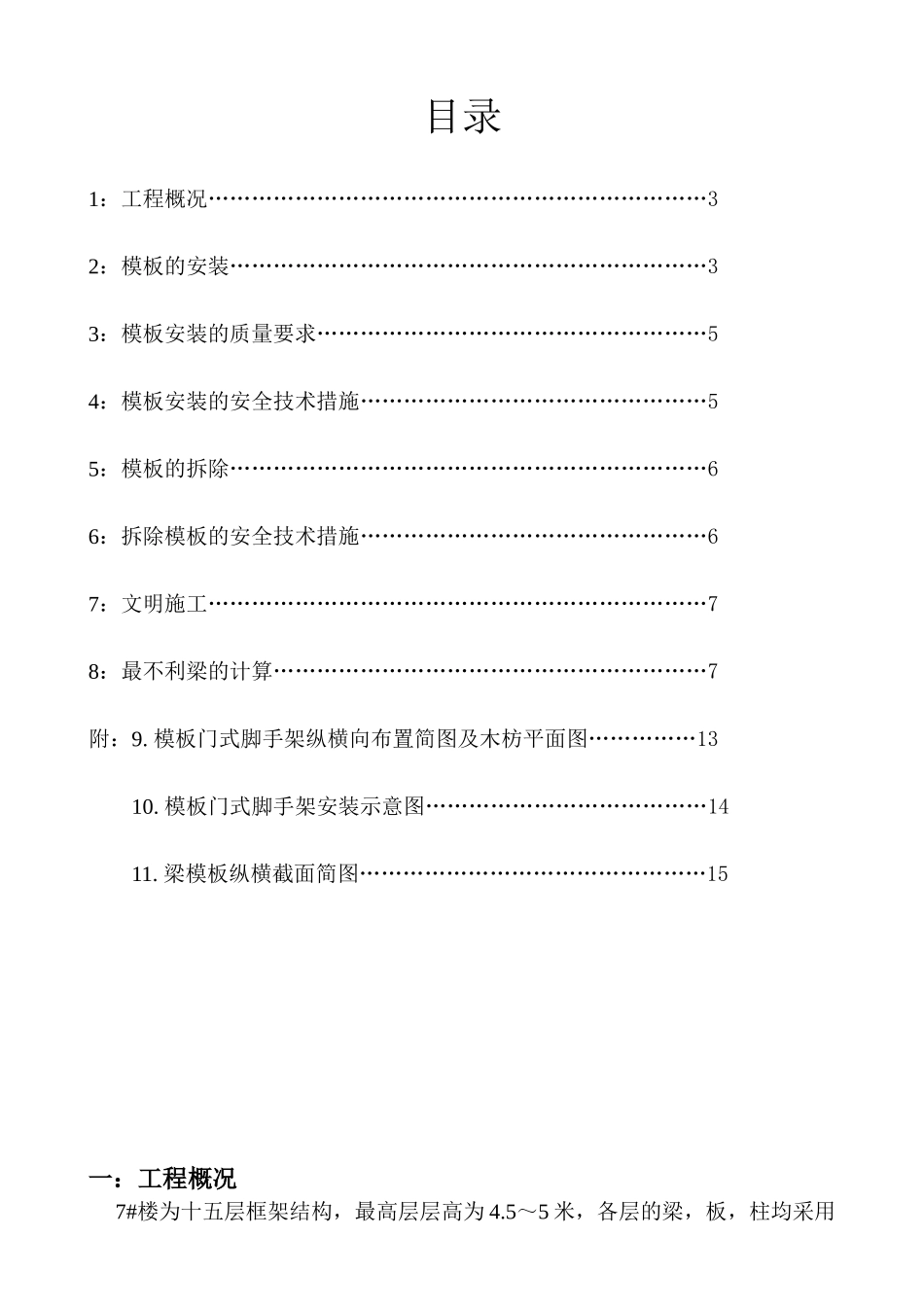

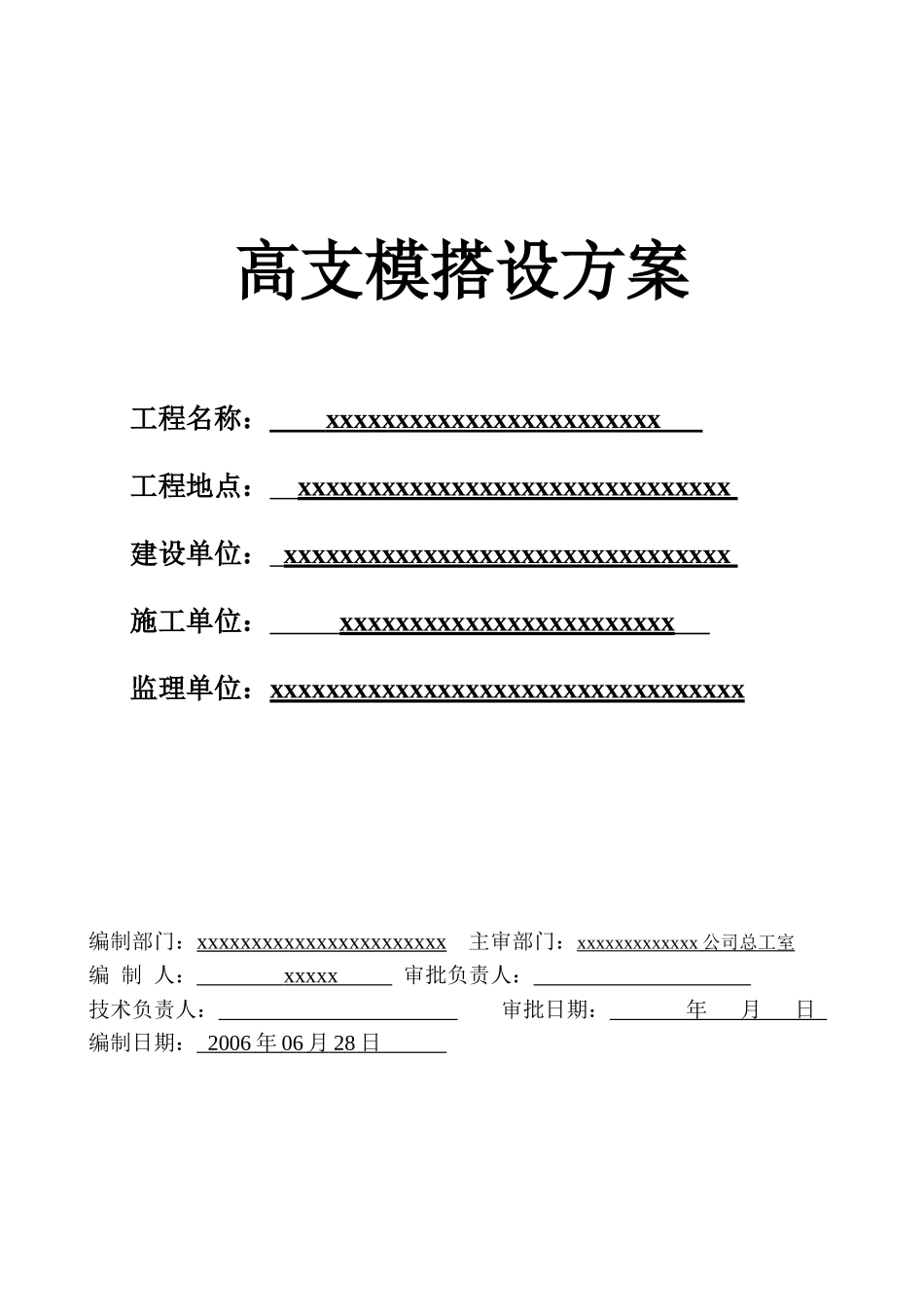

高支模搭设方案工程名称：xxxxxxxxxxxxxxxxxxxxxxxx工程地点：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx建设单位：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx施工单位：xxxxxxxxxxxxxxxxxxxxxxxx监理单位：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx编制部门：xxxxxxxxxxxxxxxxxxxxxxx主审部门：xxxxxxxxxxxxx公司总工室编制人：xxxxx审批负责人：技术负责人：审批日期：年月日编制日期：2006年06月28日目录1：工程概况……………………………………………………………32：模板的安装…………………………………………………………33：模板安装的质量要求………………………………………………54：模板安装的安全技术措施…………………………………………55：模板的拆除…………………………………………………………66：拆除模板的安全技术措施…………………………………………67：文明施工……………………………………………………………78：最不利梁的计算……………………………………………………7附：9.模板门式脚手架纵横向布置简图及木枋平面图……………1310.模板门式脚手架安装示意图…………………………………1411.梁模板纵横截面简图…………………………………………15一：工程概况7#楼为十五层框架结构，最高层层高为4.5～5米，各层的梁，板，柱均采用木模板，板厚为2CM的木夹板，支撑采用φ48×3.5钢管门式脚手架。二：模板的构造与安装本工程的模板先在施工现场按要求做成拼板，梁，柱模板采用20MM厚的木制夹板1：柱基础模板的安装在安装模板前，应平整好基础底面（有的基础根据设计要求还要先做好垫层），并根据基础纵，横轴中线，施出模板安装边线，据此边线安装好模板。模板定位后用木条，撑木，斜撑等固定侧拼板，为了抵抗砼的侧压力，还要用铁丝将侧拼板互相拉牢。2：柱模板的安装①柱模板安装前应弹出柱中线及边线，依据边线并考虑增加两片柱模板的厚度钉柱脚木框，木框应牢固地固定于基础顶面或楼面。然后紧靠木框内表面安装柱模板。若安装柱模板前已绑扎好钢筋，则四块拼板可同时安装，若柱钢板筋还未绑扎，则应留下1~2面的柱模板待钢筋绑扎完毕后再安装。②安装柱模板除应保证平面尺寸正确外，还应保持垂直。用垂球检查柱模板的垂直度后，应立即用撑木撑牢。各柱模板安装完毕后相互间应用水平及斜拉杆联系成整体，以使在整个施工过程中不致发生倾斜，校正完柱模板的垂直度后即可上紧柱箍。3：梁，楼板的安装梁，楼板模板系统是由木模板和支撑两部分组成，模板的作用是使砼成型，使硬化后的砼具有设计所要求的形状和尺寸，支撑部分作用是保证模板形状和位置并承受模板和砼的重量以及施工荷载。①门架的安装a：门架的安装顺序：铺设基垫→安放螺旋基脚→门架安于基脚上面→安装斜撑（剪刀撑）和水平拉杆→安装U型支顶（上托）→铺设木枋木。b：模板的搭设应根据各层模板施工平面图来搭设，c：采用多层支模支架时，上下立柱应安装在同一中心线上，保证合理受力，d：架子的垂直度不得超过1/1000，全高不得超过20CM。②：梁模板的安装首先应安装梁底模板，安装时要将梁底模板两端安放在柱模板顶端梁的缺口处，下面用立柱撑起，再用螺旋底座调节高度，梁底模板安装要求平直。梁的跨度等于或大于4M时梁底应起拱，以抵消部分受荷后下垂的挠度，起拱高度宜为跨长的1/1000～3/1000。支柱的间距根据荷载大小及支柱的承载能力由计算确定，一般为1～1.5M。第二步安装梁侧板，安装时要将梁侧板紧靠梁底板放在支柱顶的横木上，为防止产生位移应用夹板钉夹牢在支柱顶的横木上，梁侧板安装要求垂直，边梁外侧模板上边用立木及斜撑固定，一般梁侧模板的上边用楼板的底模板顶紧梁侧模板之间应临时用撑木撑牢，撑木长度与梁宽相同，浇筑砼时再拆去，若梁的高度较大，为抵抗砼侧压力，还要安设对拉螺栓。③楼板模板的安装a：楼板模板一般是由若干拼板拼成，但一般宜用定型板拼成，其不足部分另加异形板补齐。b：楼板模板铺设前，应先在梁侧板外边钉立木及横挡，在横挡上安装楞木。楞木安装要水平，如不平时可在楞木两端加木楔块调平，楞木调平后即可铺放楼板模板。若楞木跨度过大时，可在楞木中间...
