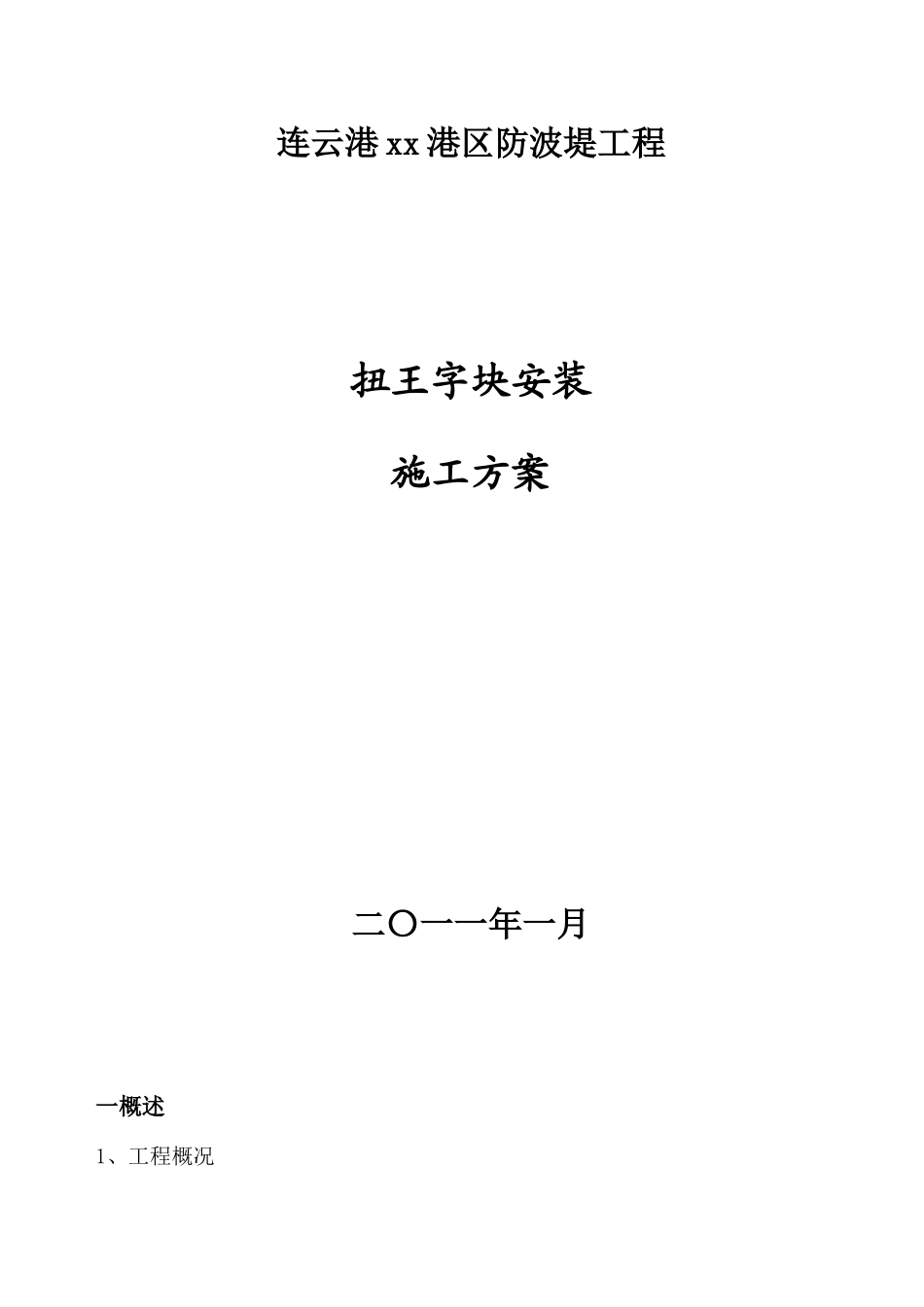

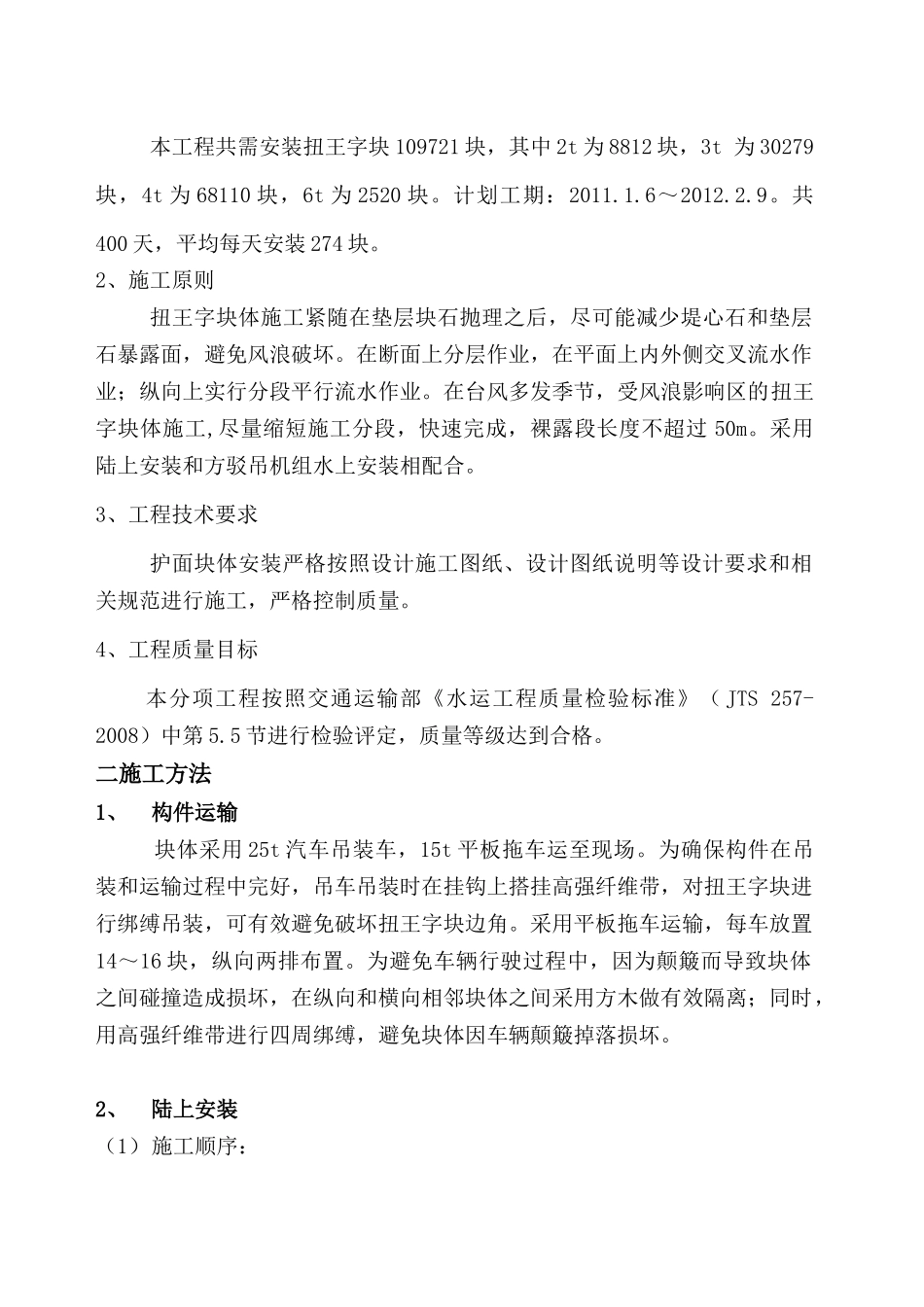

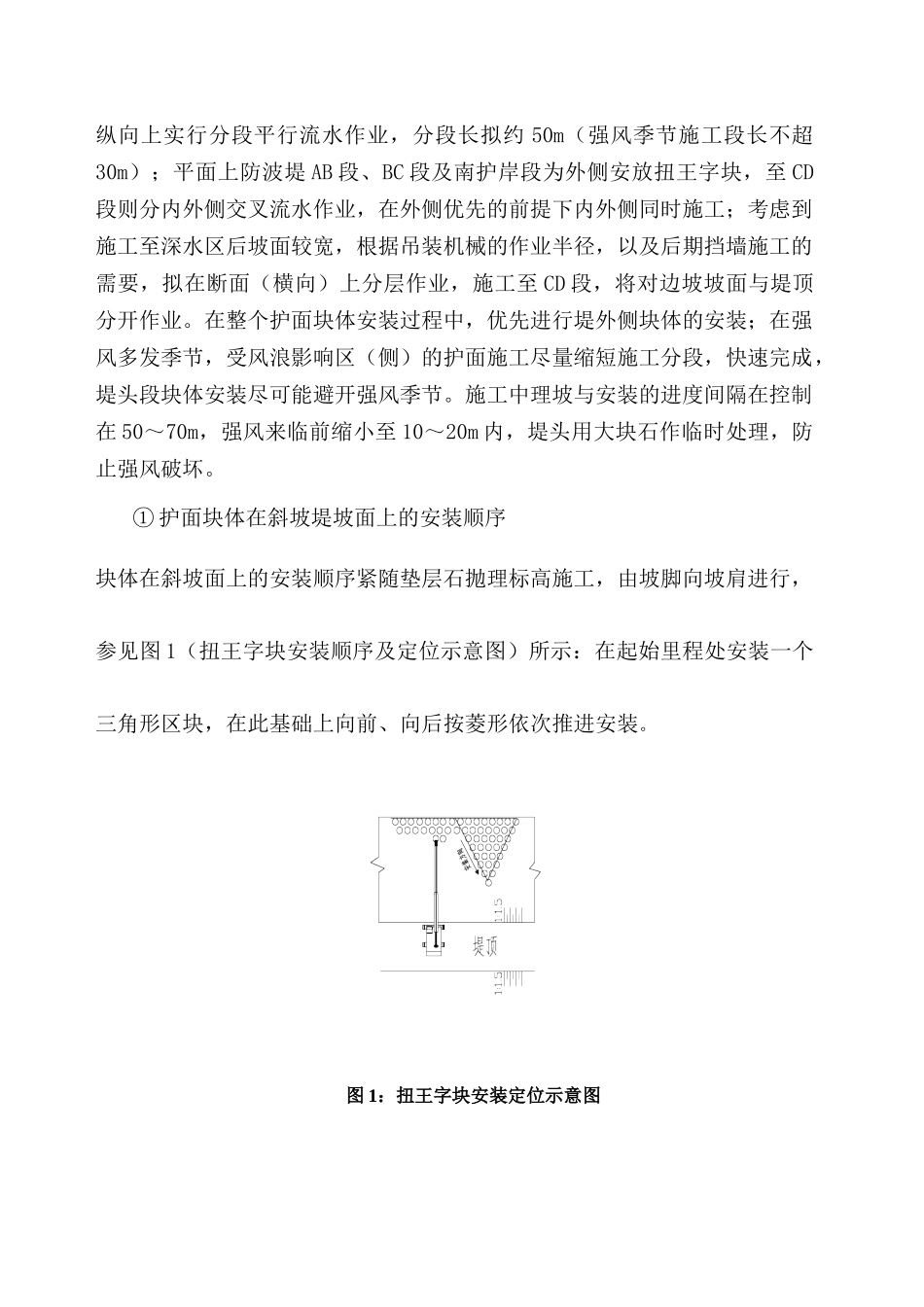

连云港xx港区防波堤工程扭王字块安装施工方案二〇一一年一月一概述1、工程概况本工程共需安装扭王字块109721块，其中2t为8812块，3t为30279块，4t为68110块，6t为2520块。计划工期：2011.1.6～2012.2.9。共400天，平均每天安装274块。2、施工原则扭王字块体施工紧随在垫层块石抛理之后，尽可能减少堤心石和垫层石暴露面，避免风浪破坏。在断面上分层作业，在平面上内外侧交叉流水作业；纵向上实行分段平行流水作业。在台风多发季节，受风浪影响区的扭王字块体施工,尽量缩短施工分段，快速完成，裸露段长度不超过50m。采用陆上安装和方驳吊机组水上安装相配合。3、工程技术要求护面块体安装严格按照设计施工图纸、设计图纸说明等设计要求和相关规范进行施工，严格控制质量。4、工程质量目标本分项工程按照交通运输部《水运工程质量检验标准》（JTS257-2008）中第5.5节进行检验评定，质量等级达到合格。二施工方法1、构件运输块体采用25t汽车吊装车，15t平板拖车运至现场。为确保构件在吊装和运输过程中完好，吊车吊装时在挂钩上搭挂高强纤维带，对扭王字块进行绑缚吊装，可有效避免破坏扭王字块边角。采用平板拖车运输，每车放置14～16块，纵向两排布置。为避免车辆行驶过程中，因为颠簸而导致块体之间碰撞造成损坏，在纵向和横向相邻块体之间采用方木做有效隔离；同时，用高强纤维带进行四周绑缚，避免块体因车辆颠簸掉落损坏。2、陆上安装（1）施工顺序：纵向上实行分段平行流水作业，分段长拟约50m（强风季节施工段长不超30m）；平面上防波堤AB段、BC段及南护岸段为外侧安放扭王字块，至CD段则分内外侧交叉流水作业，在外侧优先的前提下内外侧同时施工；考虑到施工至深水区后坡面较宽，根据吊装机械的作业半径，以及后期挡墙施工的需要，拟在断面（横向）上分层作业，施工至CD段，将对边坡坡面与堤顶分开作业。在整个护面块体安装过程中，优先进行堤外侧块体的安装；在强风多发季节，受风浪影响区（侧）的护面施工尽量缩短施工分段，快速完成，堤头段块体安装尽可能避开强风季节。施工中理坡与安装的进度间隔在控制在50～70m，强风来临前缩小至10～20m内，堤头用大块石作临时处理，防止强风破坏。①护面块体在斜坡堤坡面上的安装顺序块体在斜坡面上的安装顺序紧随垫层石抛理标高施工，由坡脚向坡肩进行，参见图1（扭王字块安装顺序及定位示意图）所示：在起始里程处安装一个三角形区块，在此基础上向前、向后按菱形依次推进安装。图1：扭王字块安装定位示意图②纵向安装顺序坡面块体安装沿堤身方向采取纵向流水分段，分段长度为：强（台）风季节20～30m，非强（台）风季节30～50m。③断面安装顺序根据堤身各断面的结构形式及堤身断面形成的先后顺序，护面块体安装先外后内，接着安装堤顶。（2）护面块体安装区块及安装参数扭王字块布置如上图1（扭王字块安装顺序及定位示意图）所示，扭王字块平面位置的确定如下：扭王字块的定点间距计算和定点坐标的计算。扭王字块的布点网格呈菱形布置，其网格间距的计算公式为：N=[1/(B×L)]×100计算式中，N——每100m2面积内扭王字块安装个数，按规范取值。B——相邻块体行间距，单位：m。L——前后相邻排的间距，L≈0.5B，单位：m经计算，对2t扭王字块，N=70块，B取1.690m,L取0.845m；对3t扭王字块，N=52块，B取1.961m,L取0.981m；对4t扭王字块，N=46块，B取2.085m,L取1.043m；对6t扭王字块，N=34块，B取2.425m,L取1.213m；（3）安装定位扭王字块体安放位置控制采用极坐标法，先设计每块扭王块安放位置的控制参数，吊机扒杆根据计算的水平角和竖向夹角旋转进行吊块安放。①在堤顶+5.4m高程上平整后，在距坡面上口内侧3～5m设置平行于防波堤纵向轴线的安装控制基线。②在安装控制基线上每20m设立吊机安装站点，每个站点都计算给出相对应确切的里程。上述控制基线和站点构成了安装平面控制系统。③吊机旋转中心位于站点上，结合各排列交点（即块体安放点位），根据吊机吊杆长度，给出转角α、仰角β两个参数，吊机驾驶人员可确定块体点位。（4）块体安装50t履带式起重机吊起扭王字块体，驾驶员根据块体吊杆转角α和仰角β两个参数，定点随机...
