架线施工方案VIP免费

架线施工方案_第1页

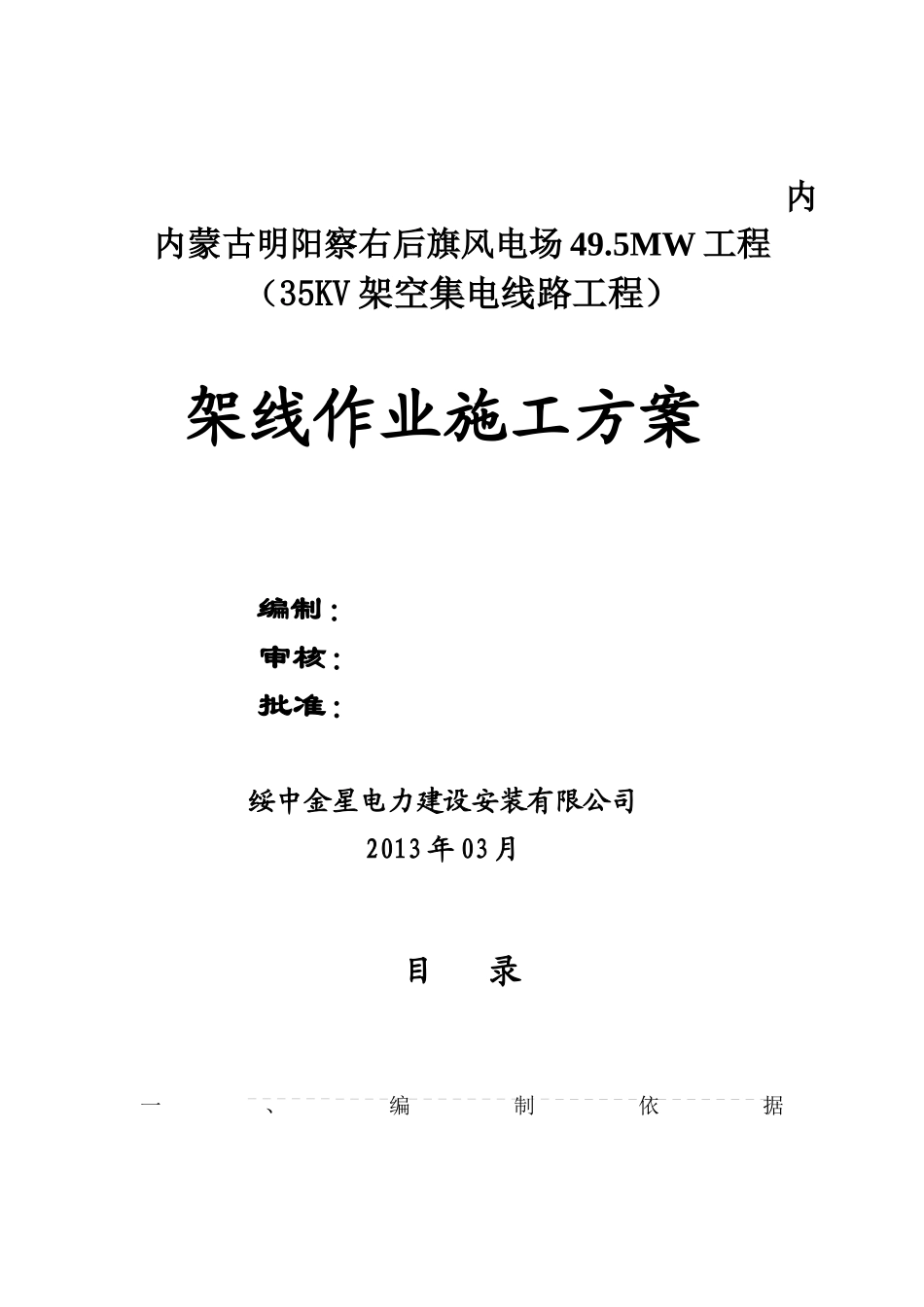

1/43
架线施工方案_第2页

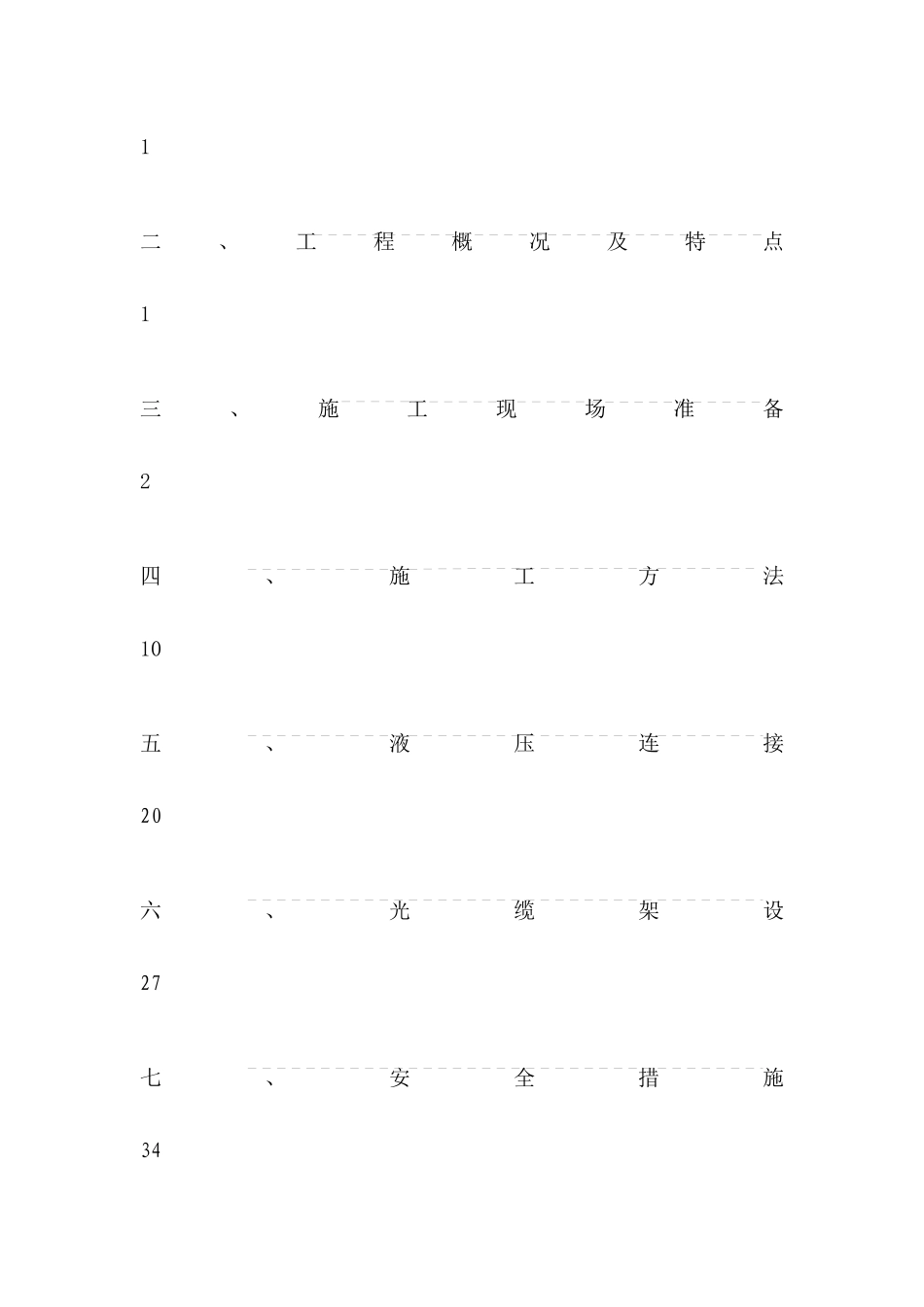

2/43
架线施工方案_第3页

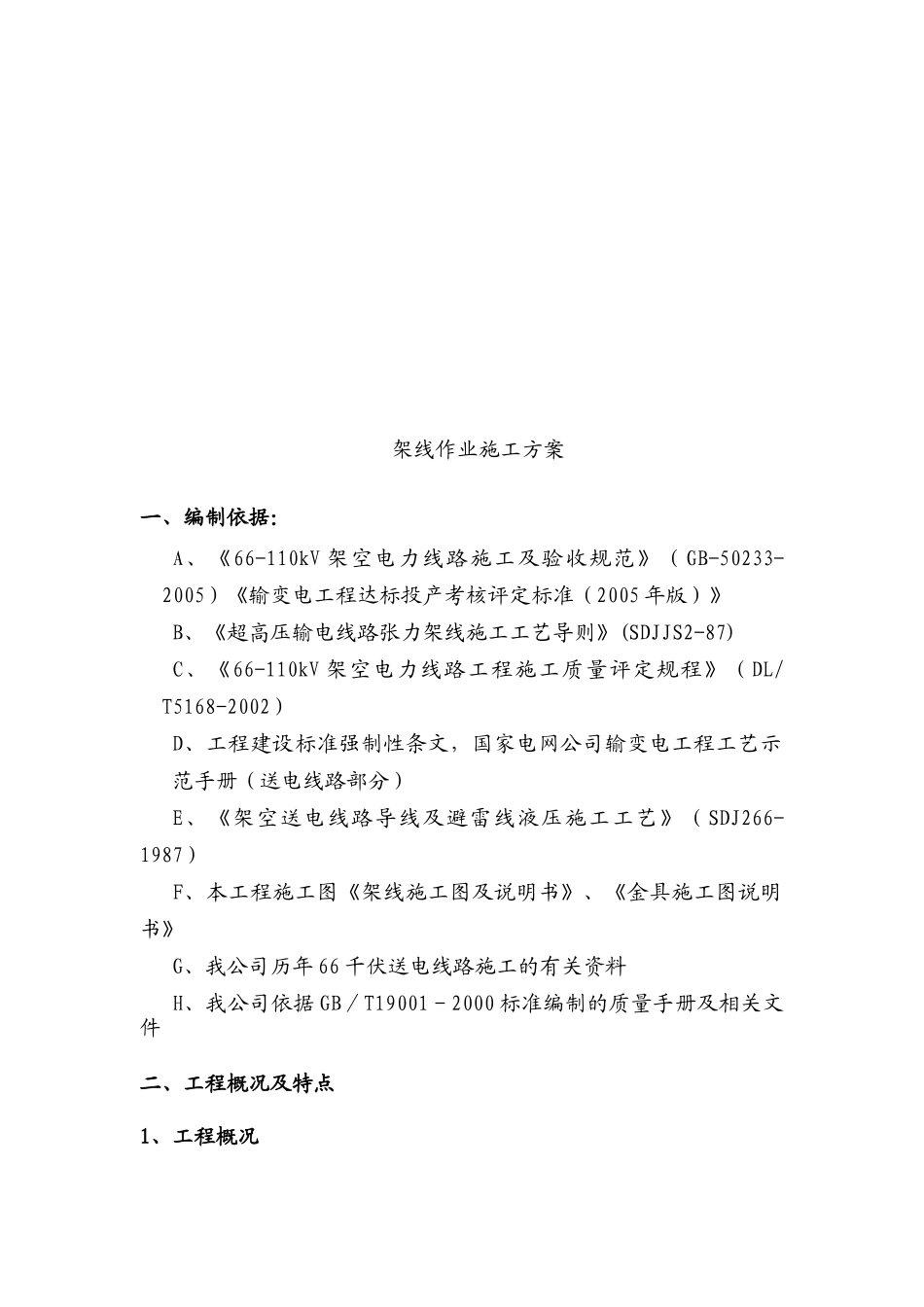

3/43
内内蒙古明阳察右后旗风电场49.5MW工程(35KV架空集电线路工程)架线作业施工方案编制:审核:批准:绥中金星电力建设安装有限公司2013年03月目录一、编制依据1二、工程概况及特点1三、施工现场准备2四、施工方法10五、液压连接20六、光缆架设27七、安全措施34架线作业施工方案一、编制依据:A、《66-110kV架空电力线路施工及验收规范》(GB-50233-2005)《输变电工程达标投产考核评定标准(2005年版)》B、《超高压输电线路张力架线施工工艺导则》(SDJJS2-87)C、《66-110kV架空电力线路工程施工质量评定规程》(DL/T5168-2002)D、工程建设标准强制性条文,国家电网公司输变电工程工艺示范手册(送电线路部分)E、《架空送电线路导线及避雷线液压施工工艺》(SDJ266-1987)F、本工程施工图《架线施工图及说明书》、《金具施工图说明书》G、我公司历年66千伏送电线路施工的有关资料H、我公司依据GB/T19001-2000标准编制的质量手册及相关文件二、工程概况及特点1、工程概况DC风电场升压站AB线路起于风电场,止于风电场升压站。线路全长26.91km。额定电压35KV,全线采用LGJ-120/20型钢芯铝绞线,地线采用GJ-35型钢绞线。全线杆塔用量为140基,其中直线杆塔66基,特种杆塔74基。2、线路走向线路运行方向及塔腿布置3、主要跨越物一览表序号交叉跨越物名称数量(处)备注1电力线1210千伏低压线133.5千伏低压线04防风林0三、施工现场准备1、人员准备本次工程我方将采用项目管理制对工程进行全程管理及控制。设项目经理一人、安全专工一人、质量专工一人、材料专工一人,如须另加设材料站,则看其情况另外加设材料员。根据工程量我方将计划投入二个施工班组,每小组人数为20人左右。(具体见施工现场组织机构图1-1)对所有参加架线施工人员必须明确总公司的质量方针,能够按质量体系文件的要求完成本岗位的工作,并持证上岗,明确本岗位的工作职责,操作工艺、安全注意事项、工艺质量标准,并具备完成本岗位工作的能力。2、技术交底及对施工人员岗位培训(1)、工程开工前必须对参加施工的人员按质量体系文件、技术交底制度规定进行三级技术交底,使全体施工人员都能掌握和了解质量计划以及作业指导书等作业指导性文件的内容;(2)、工程开工前对参加架线施工的人员进行岗位培训,学习电力建设安全工作规程与架线有关的内容,及业主对工程的有关要求,学习《66-110kv架空电力线路施工及验收规范》与架线有关的内容。学习与架线相关的各种技术文件,对特殊工种进行特殊的岗前培训。施工一队队长:1人安全员:1人质检员:1人技术员:1人队员:20人项目经理金思宇项目副经理孙长海安全员李升升质检员许振华材料员王学林项目总工代春颖造价员李升升技术员高广瑞施工现场组织机构3、工具备置工具配置表(每个施工班组)序号名称数量型号状态备注1张力机1台LB-P良好2牵引机1台TGL-80良好3机动绞磨3台TGL-50良好4液压机2台YBL-J良好5放线滑车150个SHDN-660良好6牵引绳20000米¢13良好7旋转连接器6个五吨良好8抗弯连接器6个五吨良好9牵引网套6个300-400良好10双头连接网套6个300-400良好11保护钢甲10个300-400良好12起重滑车10个五吨良好13起重滑车20个一吨良好14钢丝绳400米¢15.5良好15U型环30个五吨良好16卸扣30个五吨良好17地锚30个七吨良好18手扳葫芦20个六吨良好19卡线器10个300-400良好20卡线器5个25-70良好21链条葫芦10五吨良好22元宝螺丝若干良好4、铁塔验收放线施工前应对铁塔进行中间验收,并符合有关规范要求,才可以进行架线施工。铁塔验收中除符合有关规范要求项目外,还要对直线杆塔悬垂金具的安装孔和金具配合进行校验;对耐张塔的挂线孔进行校验。5、跨越物的处理本标段有几处交叉跨较,对10KV及低压线等采用搭设跨越架方法跨越(具体见交叉跨越施工方案);跨越架与带电体的最小安全距离单位:m项目被跨越电力线电压等级∠10KV35KV66KV-110KV220KV架面与导线水平距离1.51.52.02.5无避雷线时,封顶网与导线垂直距离1.51.52.02.5有避雷线时,封顶网与导线垂直距离0.50.51.01.56、挂悬垂绝缘子串和放线滑车(1)光缆地线放线滑车1)、直线塔光缆地线放线滑车,根据悬垂串组装图,将...
