扣件式钢管外脚手架施工方案VIP免费

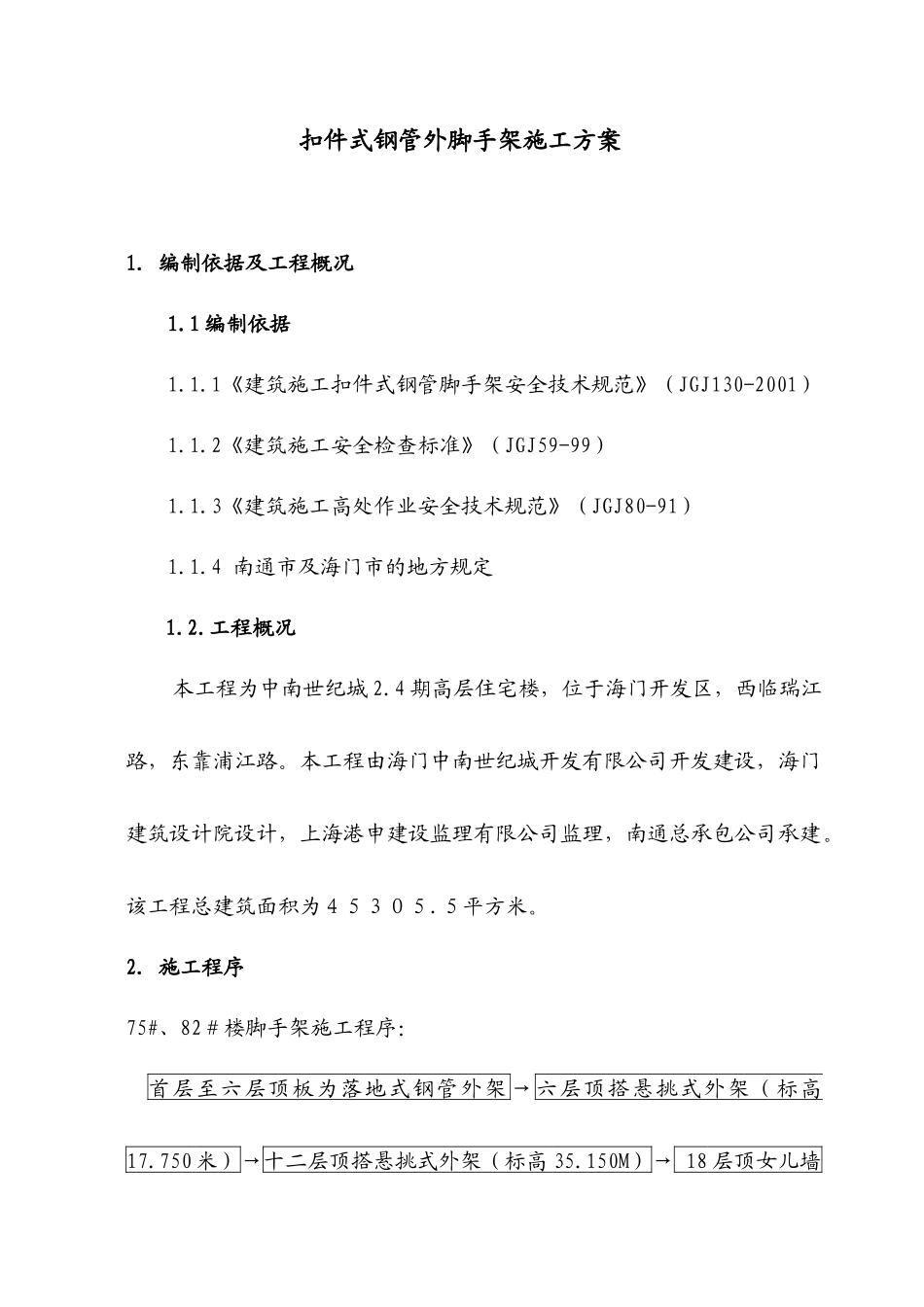

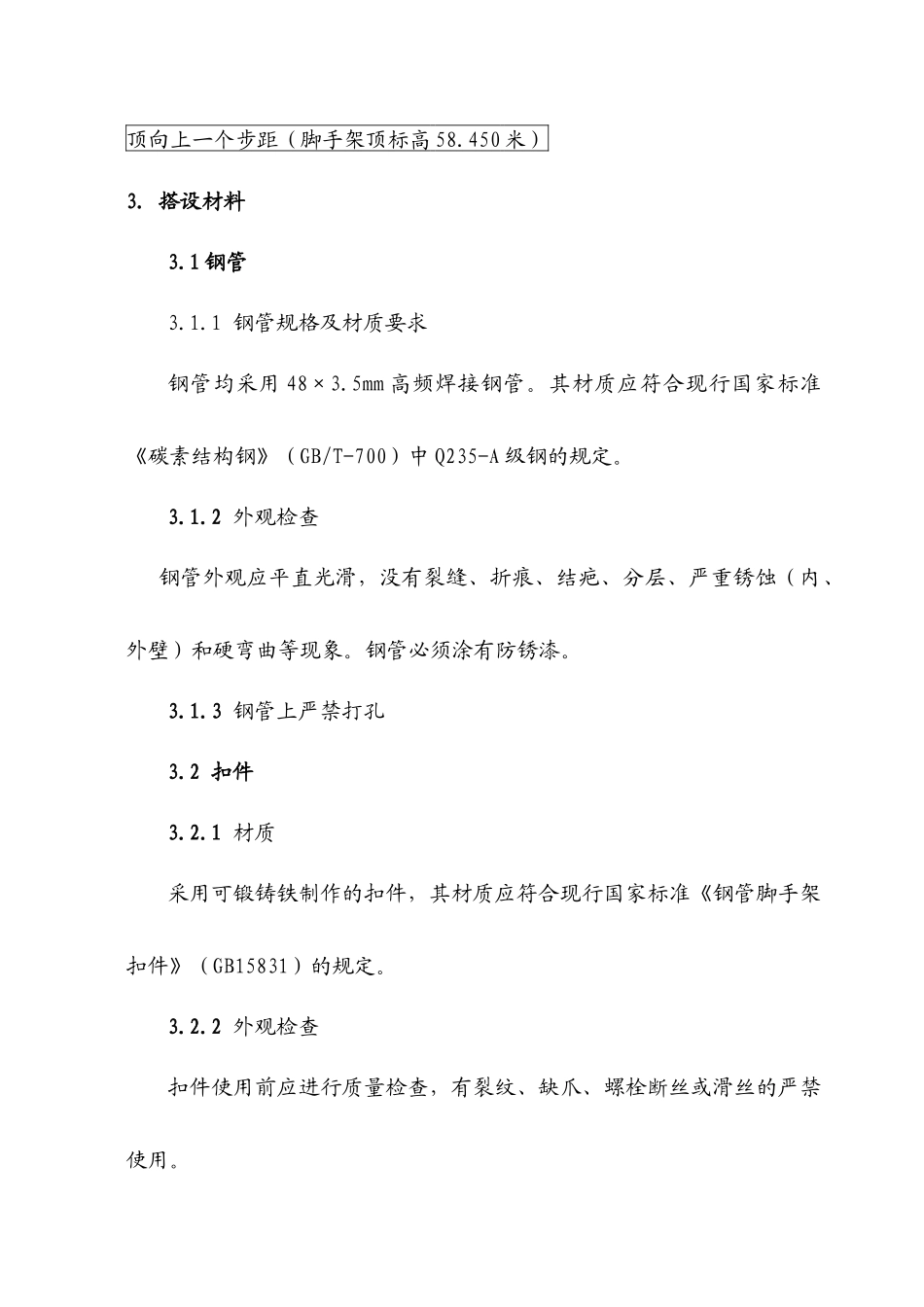

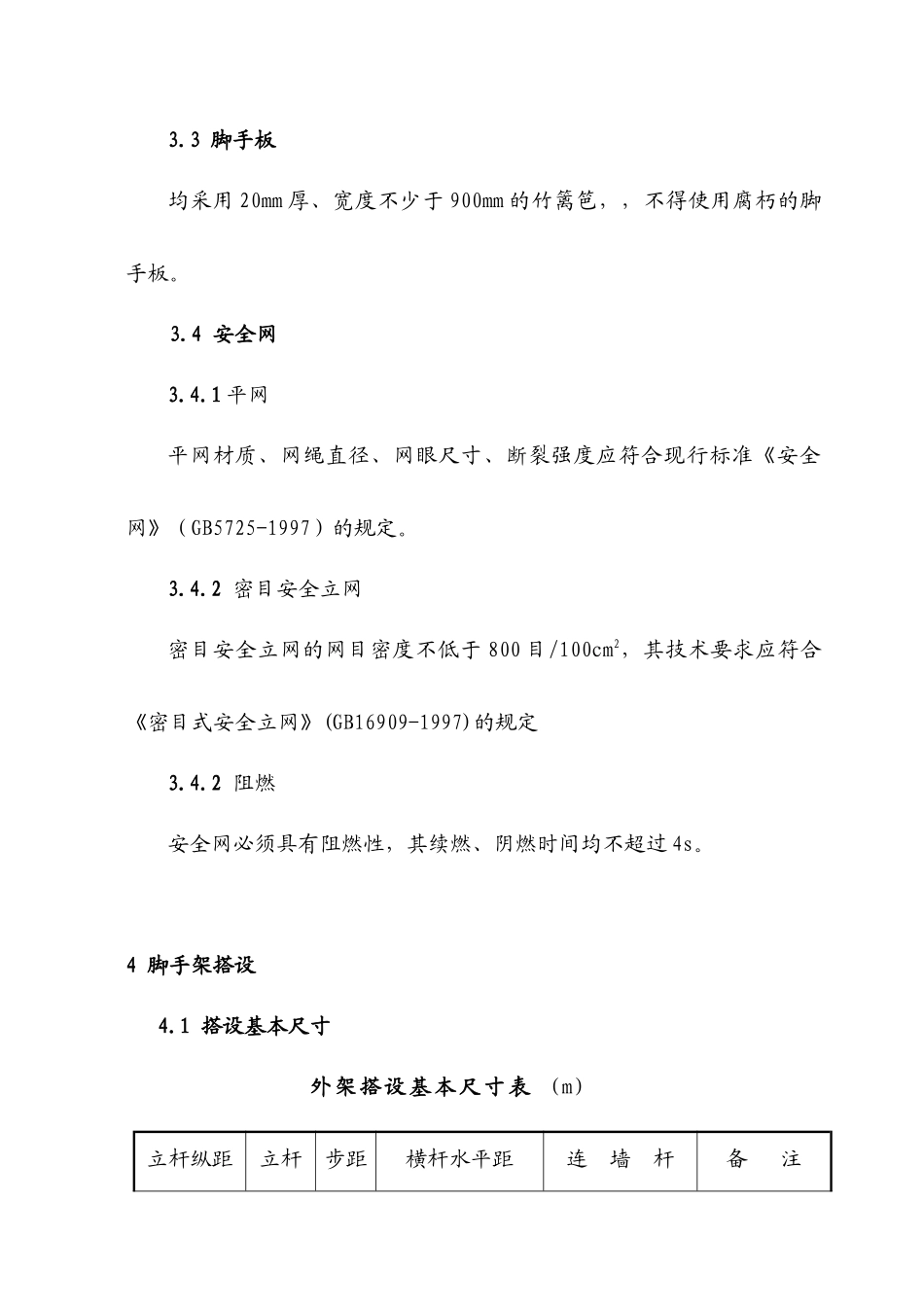

扣件式钢管外脚手架施工方案1.编制依据及工程概况1.1编制依据1.1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）1.1.2《建筑施工安全检查标准》（JGJ59-99）1.1.3《建筑施工高处作业安全技术规范》（JGJ80-91）1.1.4南通市及海门市的地方规定1.2.工程概况本工程为中南世纪城2.4期高层住宅楼，位于海门开发区，西临瑞江路，东靠浦江路。本工程由海门中南世纪城开发有限公司开发建设，海门建筑设计院设计，上海港申建设监理有限公司监理，南通总承包公司承建。该工程总建筑面积为４５３０５.５平方米。2.施工程序75#、82＃楼脚手架施工程序：首层至六层顶板为落地式钢管外架→六层顶搭悬挑式外架（标高17.750米）→十二层顶搭悬挑式外架（标高35.150M）→18层顶女儿墙顶向上一个步距（脚手架顶标高58.450米）3.搭设材料3.1钢管3.1.1钢管规格及材质要求钢管均采用48×3.5mm高频焊接钢管。其材质应符合现行国家标准《碳素结构钢》（GB/T-700）中Q235-A级钢的规定。3.1.2外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁）和硬弯曲等现象。钢管必须涂有防锈漆。3.1.3钢管上严禁打孔3.2扣件3.2.1材质采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。3.2.2外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。3.3脚手板均采用20mm厚、宽度不少于900mm的竹篱笆，，不得使用腐朽的脚手板。3.4安全网3.4.1平网平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准《安全网》（GB5725-1997）的规定。3.4.2密目安全立网密目安全立网的网目密度不低于800目/100cm2，其技术要求应符合《密目式安全立网》(GB16909-1997)的规定3.4.2阻燃安全网必须具有阻燃性，其续燃、阴燃时间均不超过4s。4脚手架搭设4.1搭设基本尺寸外架搭设基本尺寸表(m)立杆纵距立杆步距横杆水平距连墙杆备注La横距作业层非作业1.500.901.80La/2La二步三跨4.2底座4.2.1垫板定位。立杆应事先进行尺寸排列设计，使垫板准确地放在定位线上。4.2.2垫板长度。垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板或槽钢。4.3扫地杆设置4.3.1落地式脚手架均设纵、横向扫地杆。4.3.2纵向扫地杆距底座≯200mm。4.3.3横扫地杆的相对位置：横向扫地杆固定在紧靠纵向扫地杆下方的立杆上。4.4立杆4.4.1立杆接长。除顶层、顶部可采用搭接外，其余各层各步距接头必须采用对接扣件连接。对接、搭接与搭设应符合下列规定：（1）立杆对接头位置两根相邻立杆的对接接头不应设置在同一步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。（2）立杆搭接搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。4.4.2顶层立杆立杆顶端应高出女儿墙1.2m，高出檐口上皮1.5m。4.4.3立杆与抛撑。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。4.4.4立杆必须用钢管与墙可靠的连接。4.5纵向水平杆(大横杆)4.5.1搭设相对位置。纵向水平宜设置在立杆内侧，其长度不应小于3跨。4.5.2接长方法。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接长度≮1m，应等间距设置3个扣件，杆端距扣件盖板边缘≮100mm。4.5.3对接扣件交错布置。两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500m；各接头中心至最近主节点的距离不宜大于纵距的1/3。4.5.4纵向水平杆搭设交圈。在封闭型脚手架的同一步中，纵向水平杆应四周交圈。4.6横向水平杆（小横杆）4.6.1与主节点关系。主节点处必须设置一根横向水平杆，用直角扣件固定在紧靠纵向水平杆上面的立杆上，且严禁拆除。4.6.2搭设位置。横向水平杆两端用直角扣件固定在纵向水平杆的上面。4.6.3靠墙一侧外伸长度。在双排脚手架中，横向水平杆靠墙一端的外伸长度不应大于立杆横距的0.4倍，且不大于500mm。横向水平杆杆端搭设离装饰面距离：宜≯100mm。4.6.4横向水平杆在主节点处，杆端伸出扣件边缘不应小于1...
